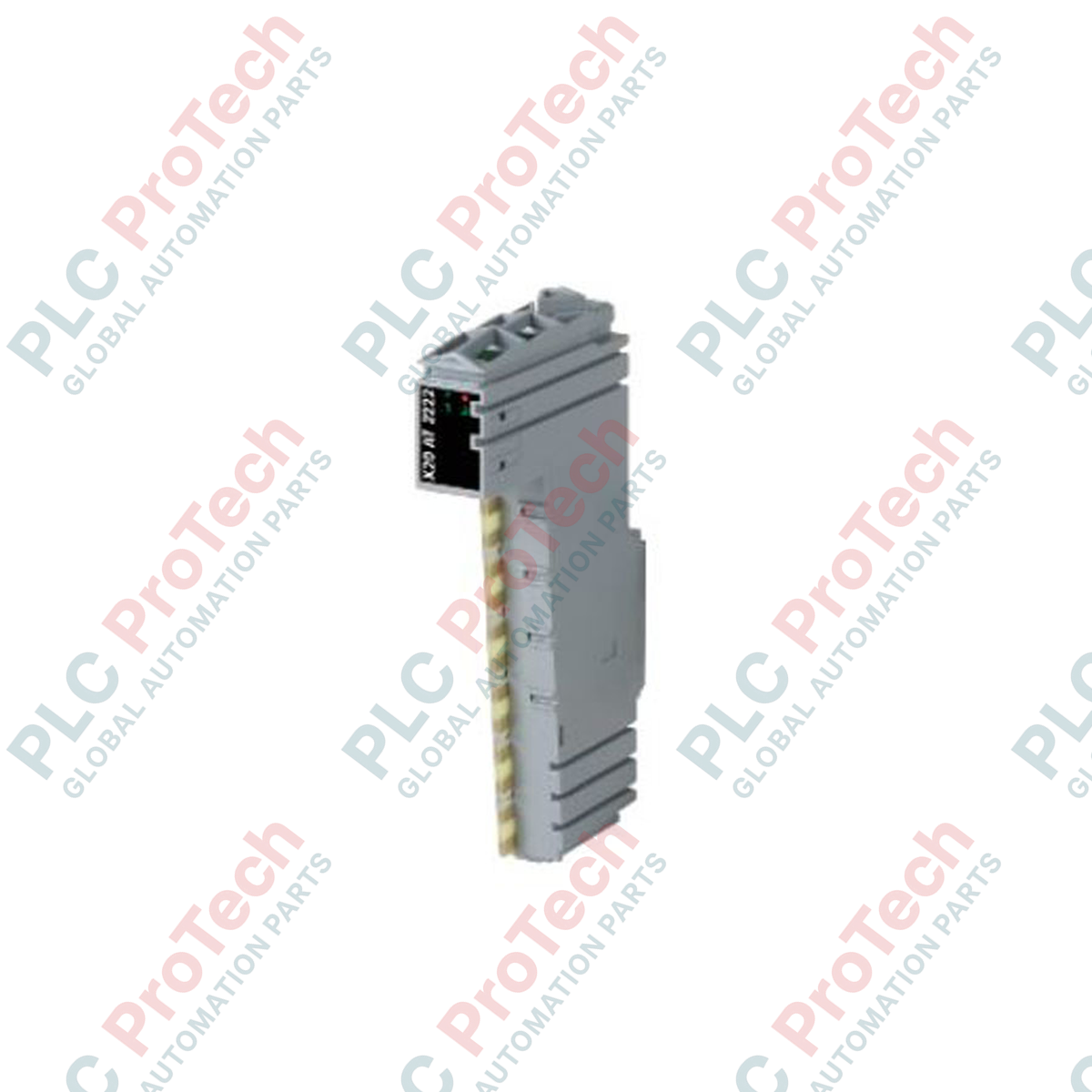

X20AT2222 B&R Modulo di misurazione della temperatura X20 a 2 canali

Panoramica del prodotto

Il X20AT2222 (X20AT2222) è un modulo di misurazione della temperatura ad alta precisione progettato per il sistema B&R X20, appositamente sviluppato per interfacciarsi con i rilevatori di temperatura a resistenza (RTD). Questo modulo dispone di 2 canali compatibili con sensori PT100 e PT1000, offrendo accuratezza e stabilità eccezionali per le attività di monitoraggio termico. In settori quali l'estrusione delle materie plastiche, la lavorazione degli alimenti e il controllo dei reattori chimici, l' X20AT2222 fornisce il circuito di retroazione essenziale per mantenere tolleranze di temperatura ristrette. Integrando direttamente nello stadio I/O un filtraggio avanzato e la conversione lineare dei dati, garantisce la trasmissione al PLC di dati sulla temperatura ad alta risoluzione, senza le interferenze o il degrado del segnale spesso associati ai cablaggi analogici a lunga distanza.

Configurazione tecnica

L'architettura hardware dell'X20AT2222 è ottimizzata per precisione e versatilità. Supporta collegamenti a 2 e 3 fili, consentendo la compensazione della resistenza dei fili nei collegamenti a 3 fili per garantire l'integrità della misurazione su distanze maggiori. Il modulo utilizza convertitori A/D ad alta risoluzione con filtri integrati a 50 Hz e 60 Hz per eliminare i disturbi della frequenza di rete, fondamentali per ottenere letture stabili negli ambienti industriali. Ogni canale può essere configurato indipendentemente per diversi tipi di sensore e intervalli di misurazione, offrendo flessibilità per svariate esigenze di rilevamento termico. L'unità è completamente integrata nel backplane X20, assorbe una potenza minima dal bus e offre diagnostica completa, inclusi il rilevamento della rottura del filo e del cortocircuito per i sensori collegati.

Specifiche tecniche

Domande frequenti tecniche

L'X20AT2222 compensa automaticamente la resistenza dei fili?

Sì, quando si utilizza una configurazione di collegamento a 3 fili, il modulo misura e compensa automaticamente la resistenza dei cavi del sensore. In questo modo, la temperatura visualizzata riflette lo stato effettivo del sensore anziché le proprietà elettriche del cablaggio.

Quali funzioni diagnostiche sono disponibili per la risoluzione dei problemi dei sensori?

Il modulo monitora ogni canale per rilevare condizioni di "Circuito aperto" (rottura del filo) e "Cortocircuito". Se viene rilevato un guasto, nel mapping I/O del PLC viene impostato un bit di stato e il LED del canale corrispondente segnala uno stato di errore per consentire un'identificazione immediata.

È possibile combinare sensori PT100 e PT1000 sullo stesso modulo?

Sì, ogni canale dell'X20AT2222 può essere configurato indipendentemente nella struttura hardware di Automation Studio. È possibile definire il canale 1 come ingresso PT100 e il canale 2 come ingresso PT1000, in base ai requisiti hardware specifici.

Guida all'ingegneria e all'installazione

• Schermatura e riduzione dei disturbi: Per ottenere la massima accuratezza, soprattutto con i sensori PT100, che sono sensibili a variazioni ridotte della resistenza, utilizzare cavi schermati a doppino intrecciato. La schermatura deve essere collegata a terra nel punto di ingresso dell'armadio di controllo mediante un morsetto di messa a terra, per prevenire le interferenze elettromagnetiche causate dai cavi ad alta potenza.

• Uniformità del cablaggio a 3 fili: Quando si utilizza la misurazione a 3 fili, assicurarsi che tutti e tre i conduttori abbiano la stessa sezione e la stessa lunghezza. Differenze nella resistenza dei fili tra i tre conduttori possono introdurre un errore di offset fisso nel calcolo della temperatura.

• Stabilizzazione termica: Al primo avvio o dopo la sostituzione di un sensore, attendere che il modulo e i relativi collegamenti raggiungano l'equilibrio termico (circa 5-10 minuti) prima di eseguire qualsiasi calibrazione di precisione o avviare processi critici. Ciò tiene conto della dissipazione interna del calore del modulo e stabilizza la logica della giunzione fredda.
