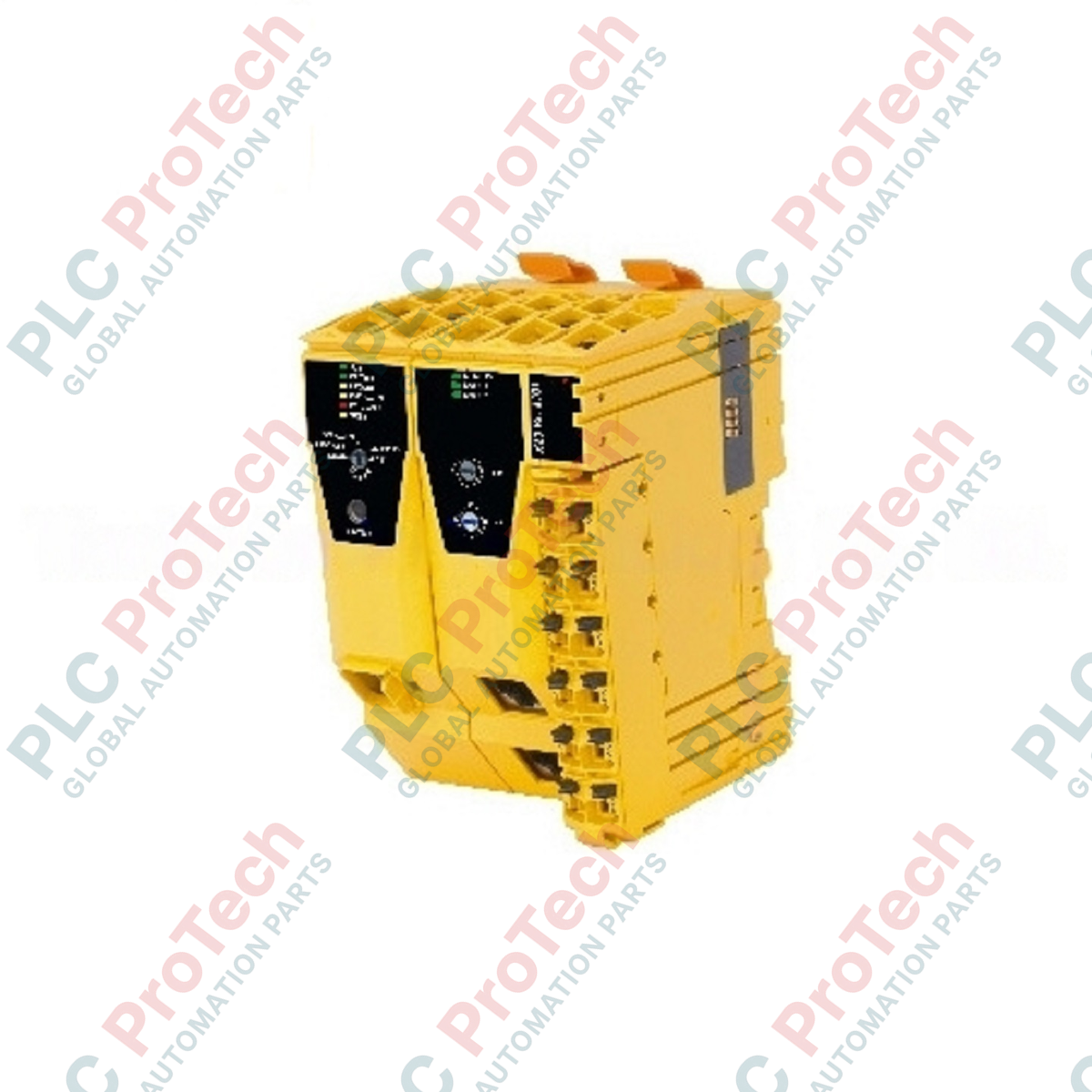

Modulo CPU di sicurezza B&R X20SL8101 serie X20

Panoramica del prodotto

Lo X20SL8101 (X20SL8101) è una CPU di sicurezza ad alte prestazioni progettata da B&R Industrial Automation per fungere da nucleo intelligente dei sistemi di sicurezza decentralizzati. Parte del sistema X20 integrato, questo modulo consente l'esecuzione di programmi applicativi legati alla sicurezza fino a SIL 3 (IEC 61508) e PLe (ISO 13849-1). L' X20SL8101 utilizza la tecnologia openSAFETY su POWERLINK, consentendo comunicazioni di sicurezza deterministiche e in tempo reale a 100 Mbit/s. Centralizzando la logica di sicurezza in questa robusta CPU, gli ingegneri possono gestire funzioni di sicurezza complesse, come arresti di emergenza coordinati, monitoraggio di barriere fotoelettriche e controllo sicuro del movimento, su linee di produzione su larga scala nei settori automobilistico, dell'imbottigliamento e della logistica ad alta velocità, riducendo significativamente il cablaggio e migliorando al contempo la sicurezza funzionale.

Configurazione tecnica

In qualità di CPU di sicurezza dedicata, l' X20SL8101 gestisce l'intera rete di sicurezza, elaborando i segnali provenienti dai moduli I/O di sicurezza ed eseguendo blocchi funzione di sicurezza pre-certificati. L'unità è progettata per garantire la massima disponibilità e supporta sia il collegamento in parallelo sia le modalità di funzionamento ridondante, eliminando i singoli punti di guasto nei processi critici. La gestione dell'alimentazione avviene tramite un ingresso a 24 VDC con fusibile integrato non sostituibile e protezione dall'inversione di polarità, garantendo la resistenza dell'hardware ai comuni errori di installazione elettrica. Le caratteristiche di protezione dai cortocircuiti e di sovraccarico temporaneo consentono alla CPU di mantenere integra la logica anche durante guasti elettrici transitori nell'ambiente di fabbrica.

Specifiche tecniche

Domande frequenti tecniche

L'X20SL8101 richiede un PLC standard separato per funzionare?

Sì. Sebbene l'X20SL8101 gestisca tutta la logica legata alla sicurezza, normalmente si trova all'interno di una stazione X20 gestita da una CPU standard o da un controllore di bus. La CPU standard gestisce la logica non legata alla sicurezza della macchina, mentre la CPU di sicurezza gestisce in modo indipendente l'immagine di processo sicura e le comunicazioni legate alla sicurezza.

Cosa succede se si brucia il fusibile integrato nell'X20SL8101?

Il fusibile è integrato e non può essere sostituito. Questa scelta progettuale garantisce l'integrità della sicurezza dell'hardware; se il fusibile si brucia, ciò indica un grave guasto interno o esterno e il modulo deve essere sostituito per garantire la sicurezza dell'intero sistema.

Questa CPU di sicurezza può comunicare con dispositivi di sicurezza di altri produttori?

Sì, a condizione che i dispositivi di terze parti supportino il protocollo openSAFETY su un bus di campo compatibile, come POWERLINK. Questa interoperabilità è un vantaggio fondamentale dell'X20SL8101 e consente di creare una rete di sicurezza unificata con hardware diversi.

Guida all'ingegneria e all'installazione

• Coerenza del firmware: Quando si sostituisce o si mette in servizio un X20SL8101, assicurarsi che la versione Safety Release corrisponda alla configurazione del progetto in Automation Studio. Le CPU di sicurezza utilizzano un sistema di versionamento rigoroso; una mancata corrispondenza tra il firmware di sicurezza dell'hardware e la logica del progetto compilata impedirà al bus di sicurezza di entrare nello stato "Run".

• Dissipazione del calore e flusso d'aria: Nonostante il basso consumo di 7 W, le CPU di sicurezza sono sensibili allo stress termico. Assicurarsi che il rack X20 sia montato verticalmente per sfruttare la convezione naturale. Mantenere almeno 30 mm di spazio libero sopra e sotto il modulo per evitare punti caldi localizzati che potrebbero attivare un arresto di sicurezza (stato sicuro).

• Separazione dei cablaggi di sicurezza: Sebbene l' X20SL8101 comunichi tramite bus digitale, assicurarsi che l'alimentazione a 24 VDC della stazione di sicurezza provenga da un alimentatore PELV/SELV stabilizzato di alta qualità. Tenere i cavi del bus legati alla sicurezza fisicamente separati dai cavi dei motori ad alta tensione per prevenire l'accoppiamento induttivo e potenziali interruzioni della comunicazione.
