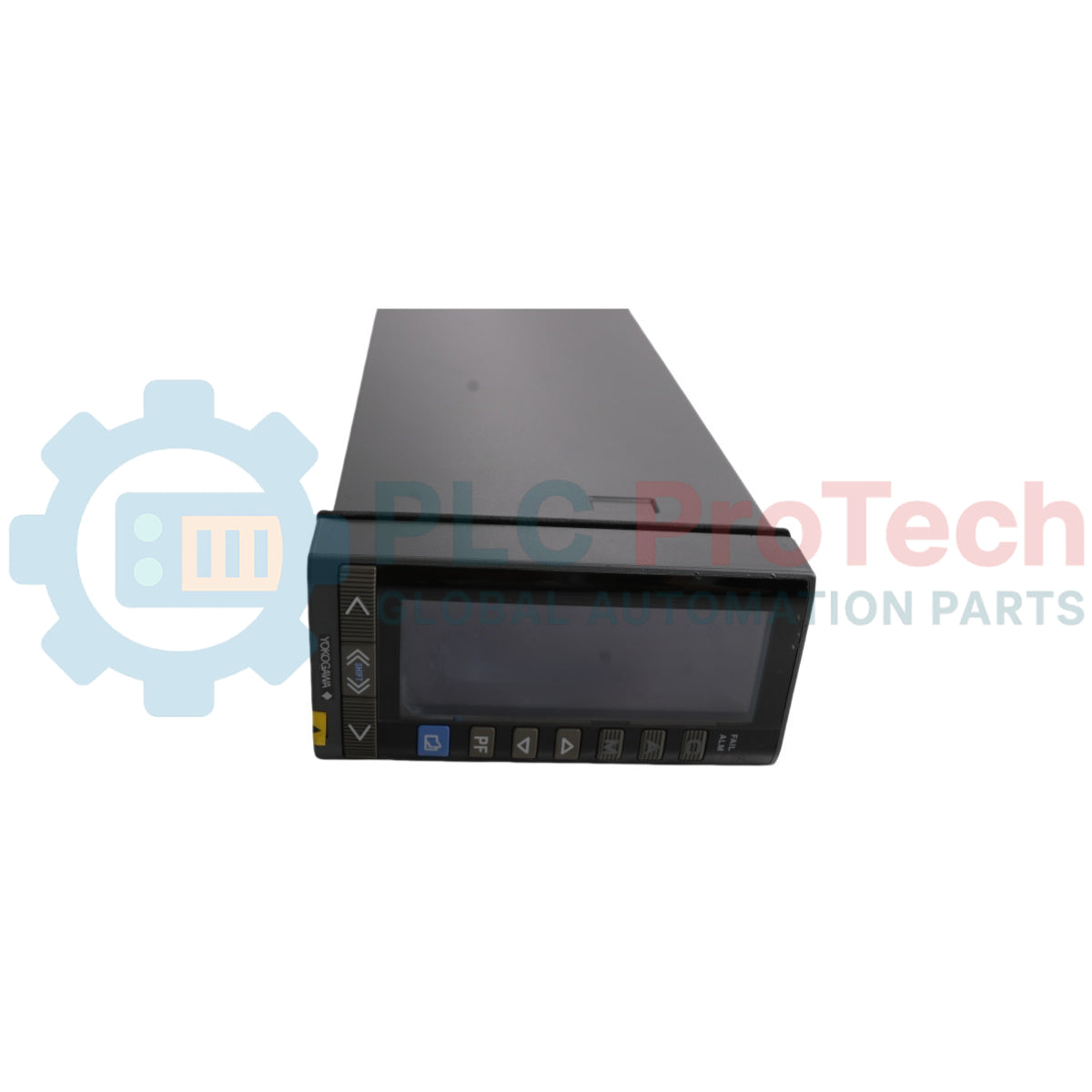

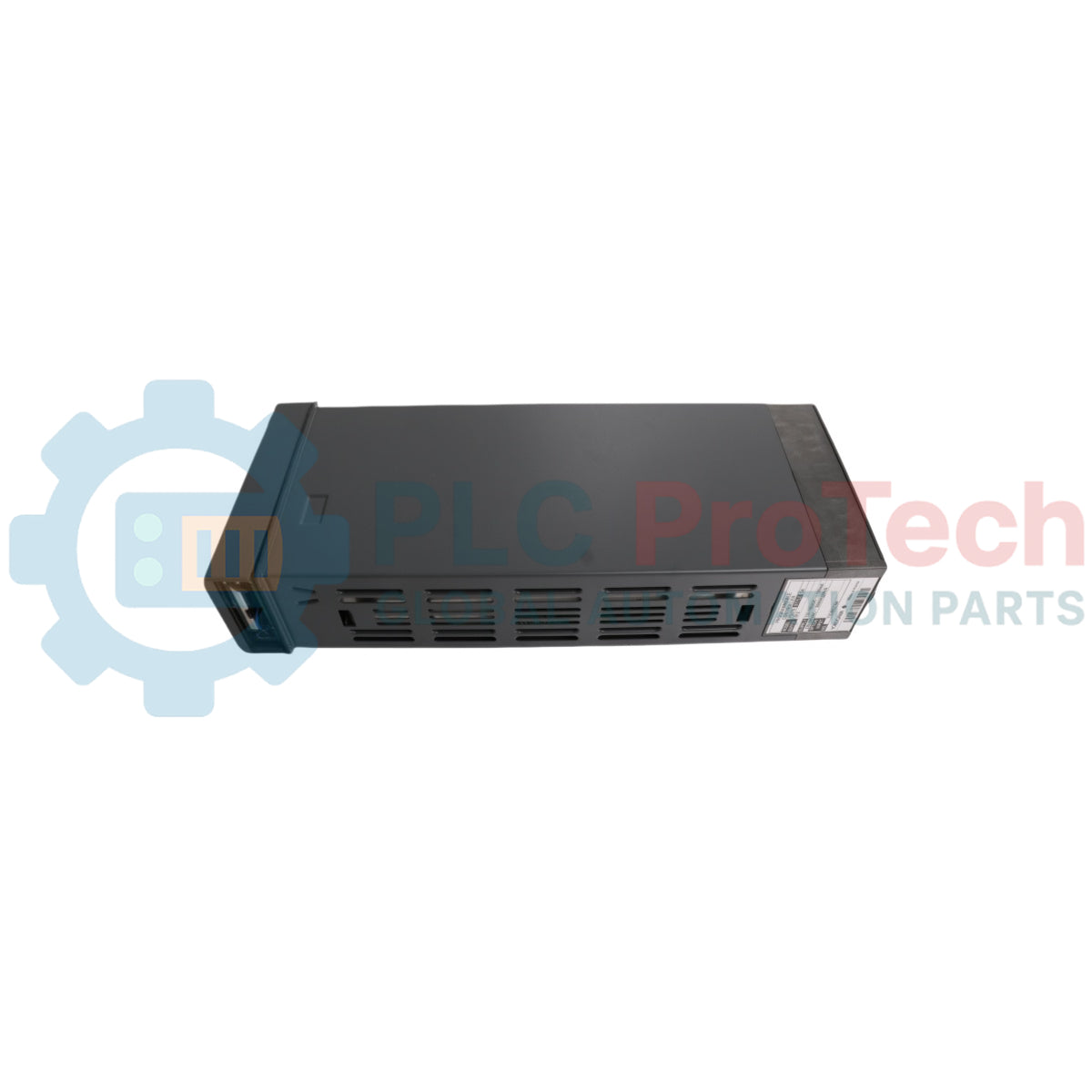

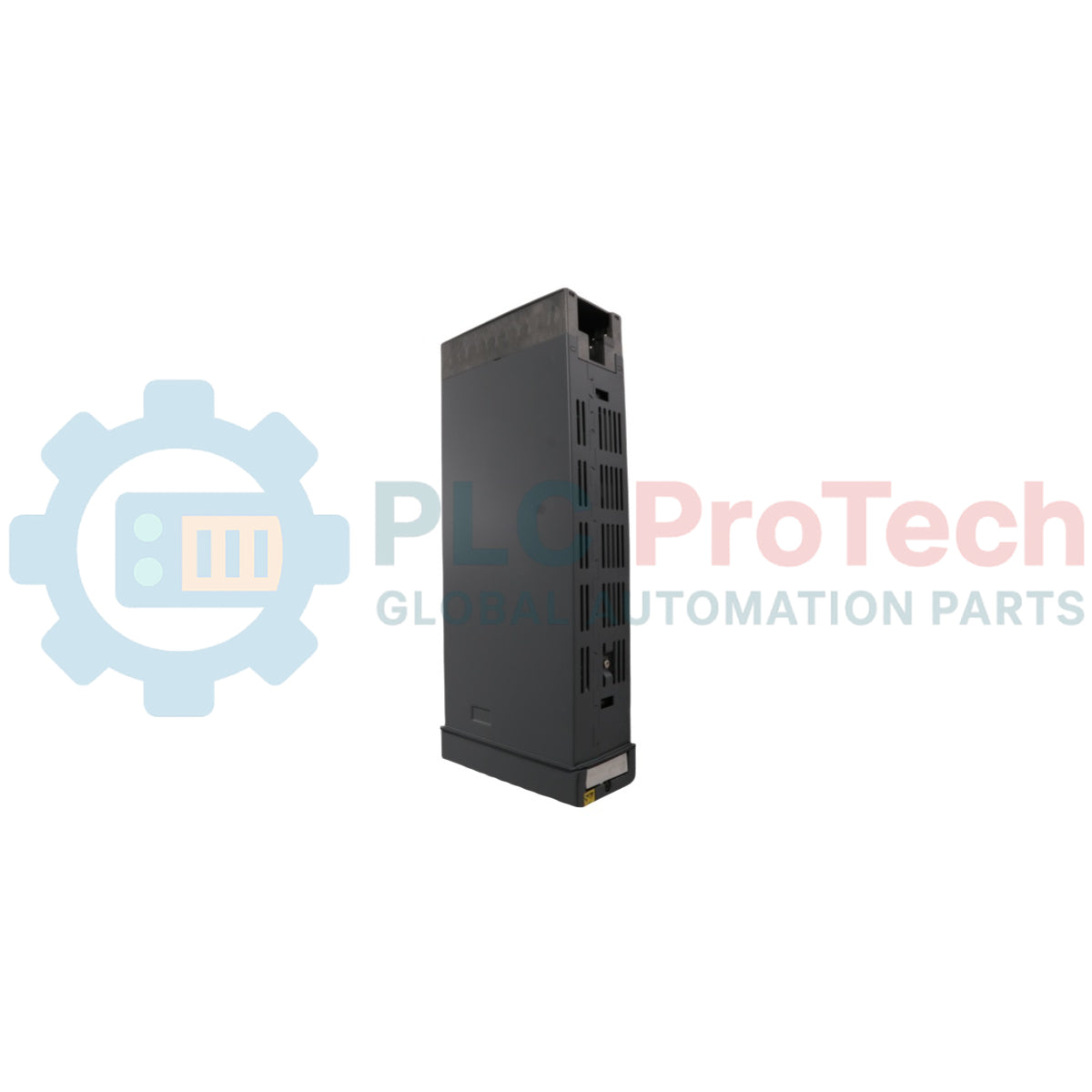

Controllore programmabile a loop singolo Yokogawa serie YS100 YS170-012 S4

Panoramica del prodotto

Il YS170-012 S4 (YS170) è un controller a loop singolo programmabile ad alte prestazioni della serie YS100, progettato per un controllo sofisticato dei processi in ambienti industriali impegnativi. Questa unità offre un'ampia gamma di funzioni di controllo, tra cui le modalità PID singolo, cascata e autoselettore, oltre alla possibilità di gestire due loop indipendenti. Dotato di un display LCD a matrice di punti retroilluminato e antiriflesso, il YS170 fornisce grafici a barre e visualizzazioni alfanumeriche chiare per il monitoraggio in tempo reale di PV, SV e MV. È ampiamente utilizzato nei processi chimici, nel trattamento delle acque e nei sistemi di gestione del calore, dove sono necessarie una regolazione precisa e computazioni personalizzate. Grazie ai suoi 36 tipi di computazione e a un massimo di 400 passaggi di programma, il modulo riduce notevolmente la necessità di controller logici esterni, minimizzando così la complessità del sistema e i potenziali tempi di inattività operativi.

Analisi del suffisso

Il YS170-012 S4 utilizza una struttura specifica del suffisso per indicare lo stile hardware e i requisiti di alimentazione:

• -0: indica la versione per uso generale, adatta a un'ampia gamma di applicazioni standard di controllo industriale.

• 1: indica la revisione hardware, nello specifico lo stile 3 (S3) o lo stile 4 (S4), che include ottimizzazioni per le moderne comunicazioni DCS-LCS e il networking peer-to-peer.

• 2: specifica l'alimentazione della versione a 220 V, compatibile con reti elettriche industriali sia in CA sia in CC.

• S4: identifica esplicitamente la generazione hardware dello stile 4, caratterizzata da una maggiore capacità di programmazione e da una migliore durata del display.

Specifiche tecniche

Approfondimenti tecnici (FAQ)

Qual è il vantaggio della designazione "stile 4" per questo controller?

L'hardware dello stile 4 (S4) fornisce il framework di comunicazione più stabile per la serie YS100, supportando i protocolli RS-485 e YS-net. Ciò consente al YS170 di comunicare peer-to-peer con altri controller e di interfacciarsi direttamente con i sistemi DCS CENTUM-XL o $\mu$XL.

Questa unità supporta il collegamento diretto dei sensori senza un trasmettitore esterno?

Sì. Uno dei 5 punti di ingresso analogico è un punto di "ingresso diretto". Può essere configurato per segnali in millivolt (mV), termocoppia (TC), RTD, potenziometro o frequenza, eliminando in molti casi la necessità di un isolatore d'ingresso nelle applicazioni sul campo.

Come funziona la funzione di controllo con autotaratura (STC)?

La funzione STC calcola e aggiorna automaticamente i parametri PID in risposta alle variazioni del processo. È particolarmente utile per i processi non lineari o per i loop con tempi di ritardo variabili, garantendo un controllo ottimale senza intervento manuale.

Guida tecnica e all'installazione

• Compatibilità dell'alimentazione: La versione a 220 V è progettata per garantire flessibilità, accettando 220-240 V CA ($\pm$10%) a 50/60 Hz o 135-190 V CC. Assicurarsi che la fonte di alimentazione sia priva di disturbi ad alta frequenza. Se l'installazione avviene in un'area con alimentazione instabile, si consiglia un filtro di linea esterno per proteggere l'alimentatore interno del trasmettitore a 24 V CC.

• Gestione termica e degli spazi: Con una profondità di 320 mm, assicurarsi che l'armadio di controllo disponga di spazio sufficiente sul retro per il cablaggio e il flusso d'aria. Sebbene il pannello frontale misuri 72 x 144 mm, l'elevata densità dei componenti interni lo rende sensibile al calore ambientale; mantenere almeno 10 mm di spazio orizzontale tra i controller adiacenti se si opera al limite superiore dell'intervallo di temperatura.

• Schermatura dei segnali: Tutte le linee dei segnali di ingresso e uscita analogici devono utilizzare coppie intrecciate e schermate. Collegare le schermature a un unico punto, preferibilmente al terminale di terra del controller, per evitare che le interferenze elettromagnetiche compromettano l'integrità del segnale da 1 a 5 V.

• Configurazione fail-safe: Utilizzare il punto dedicato di "uscita del contatto di guasto" per la logica di arresto di emergenza. Questo punto è progettato per attivarsi se la CPU interna rileva un errore del timer watchdog o un guasto hardware critico, fornendo un livello essenziale di protezione dell'alimentazione per il processo.
