Пневматикалық клапан жетегін және қауіпсіз күйдегі қалптарды таңдау

Пневматикалық бағыттаушы клапан сығылған ауаның қай бағытта ағатынын анықтайды. Жетек әдісі клапанның күйін қалай өзгертетінін белгілейді. Қолмен, механикалық, пневмобасқарылатын және соленоидты жетектер ұқсас золотникті немесе клапаншалы құрылымдарды басқара алады.

Дұрыс таңдау қажетті ағын жолын анықтаудан басталады. Инженерлер порттарды, позицияларды, қалыпты күйді, қайту әрекетін, ағын қажеттілігін және энергия жоғалғаннан кейінгі қауіпсіз әрекетті белгілеуі керек.

Алдымен клапанның қызметін түсініңіз

2/2 клапанның екі порты және екі позициясы болады. Ол бір ағын жолын іске қосады немесе тоқтатады. 3/2 клапан әдетте біржақты әрекетті цилиндрді басқарады немесе басқа клапанға пилоттық сигнал береді. 5/2 клапан екіжақты әрекетті цилиндр үшін қысым мен шығару жолдарын алмастырады.

5/3 клапанның ортаңғы позициясы болады. Бұл позиция порттарды бұғаттауы, жетектің порттарындағы ауаны шығаруы немесе қысымды белгіленген тәртіппен беруі мүмкін. Сызба мен өндіруші деректерін тексеріңіз. Порттар санының өзі ортаңғы күйдің әрекетін көрсетпейді.

Қолмен және механикалық басқару

Түймелер, иінтіректер, педальдар және айналмалы тұтқалар адамға тікелей басқару мүмкіндігін береді. Роликті және плунжерлі жетектер машинаның қозғалысы арқылы клапанды ауыстыруға мүмкіндік береді. Бұл нұсқалар электрлік пәрменсіз жұмыс істейді және жергілікті баптауды немесе резервтік функцияларды жеңілдетеді.

Қолмен басқару тізбекті автоматты түрде қауіпсіз етпейді. Фиксациясы бар клапан босатылғаннан кейін соңғы позициясында қалуы мүмкін. Серіппелі қайтарымы бар клапан күш алынғанда бастапқы күйіне оралады. Таңдау қысым қалпына келгеннен кейінгі қайта іске қосылу әрекетін өзгертеді.

Механикалық жетектер дұрыс туралануды және жүріс ұзындығын қажет етеді. Шамадан тыс артық жүріс клапанды немесе бекітпені зақымдайды. Бүйірлік жүктеме ауық-ауық ауысуға әкелуі мүмкін. Қоршаулар әдейі қол жеткізу мүмкіндігін сақтай отырып, кездейсоқ іске қосудың алдын алуы керек.

Тікелей және пилоттық басқару

Тікелей басқарылатын клапан негізгі ағын элементін жылжыту үшін кіріс күшін пайдаланады. Бұл кішігірім ағын мөлшерлеріне жақсы сәйкес келеді. Пилоттық басқарылатын клапан үлкенірек негізгі сатыны жылжыту үшін шағын басқару сатысын пайдаланады.

Пилоттық басқару жетекте қажет электрлік немесе механикалық күшті азайтады. Сонымен қатар көптеген конструкцияларда ең төменгі пилоттық қысым талабы болады. Соленоидқа кернеу берілген болса да, пилоттық басқарылатын клапан төмен қорек қысымында ауыспауы мүмкін.

Сыртқы пилоттық қорек басқару қысымын жұмыс қысымынан бөледі. Бұл вакуумдық жүйелерге, төмен қысымды тізбектерге немесе негізгі қысымы тұрақсыз жүйелерге көмектеседі. Алайда ол сызбаларда көрсетілуі тиіс түтіктерді, порттарды және ақау нүктелерін көбейтеді.

PLC арқылы соленоидты басқару

Соленоид электр тогын механикалық қозғалысқа айналдырады. Катушка негізгі клапанды тікелей басқаруы немесе пилоттық сатыны іске қосуы мүмкін. Катушка кернеуін, тогын, жұмыс режимінің номиналын, коннекторын, қорғау элементін және қоршаған ортаға арналған номиналын тексеріңіз.

PLC шығысы катушка жүктемесіне сәйкес келуі керек. Тұрақты ток пен іске қосу кезіндегі токты тексеріңіз. Шығыс қуаты, оқшаулау саясаты немесе техникалық қызмет көрсету тәртібі талап етсе, аралық релені пайдаланыңыз. Қатысты жабдық Өнеркәсіптік релелер топтамасында қолжетімді.

Қорғау элементі тұрақты ток катушкасы кернеусіздендірілген кезде пайда болатын кернеуді шектейді. Диод тиімді қорғауды қамтамасыз етеді, бірақ босату уақытын ұзарта алады. Басқа қорғау элементтері жоғарырақ өтпелі кернеуге жол бере отырып, жылдамырақ босатуы мүмкін. Коннекторда диод немесе индикатор болса, полярлық маңызды.

Бір соленоидты және қос соленоидты әрекет

Бір соленоидты клапан көбіне серіппелі қайтарымды пайдаланады. Қуатты өшіру клапанды белгіленген қалыпты позициясына қарай жылжытады. Бұл қуат жоғалған кездегі әрекетті болжамды етеді, бірақ қалыпты позиция процестің тәуекелдерін бағалау нәтижесіне сәйкес келуі керек.

Қос соленоидты клапан көбіне бистабильді болады. Бір катушкаға берілген импульс золотникті ауыстырады, содан кейін сигнал жоғалса да клапан сол позицияда қалуы мүмкін. Өндіруші рұқсат етпесе, PLC қарама-қарсы катушкаларды бір уақытта кернеуге қоспауы керек.

Сақталған күй техникалық қызмет көрсету топтарын жаңылыстыруы мүмкін. Басқару қуаты өшіп-қосылғаннан кейін физикалық золотниктің позициясы PLC жадындағы пәрменге сәйкес келмеуі мүмкін. Автоматты қозғалыс басталғанға дейін іске қосу логикасы белгілі күйді орнатып, оның расталуын қамтамасыз етуі керек.

Ағын, қысым және шығару маңызды

Клапанды нақты қысым жағдайларында қажетті жетек жылдамдығына сай өлшемдеңіз. Кіші фитингтер, ұзын түтіктер, дыбыс бәсеңдеткіштер және коллектордағы шектеулер қысымның төмендеуіне негізгі әсер етуі мүмкін. Каталогтағы ағын мәндері көрсетілген сынақ жағдайларына негізделеді және тізбек есебін алмастыра алмайды.

Шығару желісіндегі қарсы қысым цилиндрді баяулатуы немесе оның толық қайтуына кедергі келтіруі мүмкін. Ластанған дыбыс бәсеңдеткіштер жасырын шектеулер туғызады. Шығу жағындағы дроссельді ағын реттегіштер көбіне цилиндрдің тұрақты жылдамдығын қамтамасыз етеді, бірақ қолайлы құрылым жүктеме бағыты мен қозғалыс сипатына байланысты.

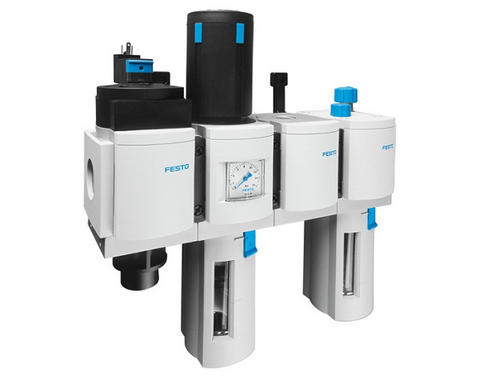

Ауа сапасы золотниктің үйкелісіне, тығыздағыштарға және пилоттық арналарына әсер етеді. Клапан өндірушісінің сүзу және майлау жөніндегі нұсқауларын орындаңыз. Майланбайтын жүйеге май қосу ұзақ мерзімді техникалық қызмет көрсетуге тәуелділік туғызуы мүмкін.

Қауіпсіз күйді анықтаңыз

Электрлік шығысты тоқтату пневматикалық энергияны міндетті түрде жоймайды. Цилиндрлерде, ресиверлерде және бұғатталған желілерде қысым сақталуы мүмкін. Гравитация мен сыртқы күштер шығару орындалғаннан кейін де жетекті жылжыта алады.

Тәуекелді бағалау оқшаулауды, қысымды түсіруді, бақылауды және күтпеген қайта іске қосылудың алдын алуды анықтауы керек. Қалыпты бағыттаушы клапан тиісті құжаттама мен архитектурасыз қауіпсіздік номиналы бар оқшаулау құрылғысы болып саналмайды.

Бақыланатын сынақтармен іске қосу

Қысым бермес бұрын клапан сызбасын, порт белгілерін, катушка деректерін, түтіктерді және коллектор бағытын тексеріңіз. Процесс мүмкіндік берсе, сынақты төмендетілген қысымнан бастаңыз. Қолмен айналып өту механизмін тек бақыланатын процедура бойынша пайдаланыңыз.

Әр күйге пәрмен беріп, золотниктің әрекетін, жетектің бағытын, шеткі датчиктерді және шығару жүйесін растаңыз. Қозғалыс кезінде жетекке жақын жердегі қысымды өлшеңіз. Жұмыс істеп тұрған қорек манометрі төменгі ағын жолындағы елеулі шектеуді жасыруы мүмкін.

Электр қуатының жоғалуын, пилоттық қысымның жоғалуын және ауа берудің қалпына келуін сынаңыз. Машинаның күтпеген жерден қайта іске қосылмайтынын растаңыз. Кейін ақауларды анықтауға пайдалану үшін қалыпты ауысу уақытын және катушка тогын тіркеңіз.

Энергия жолы бойынша ақауларды анықтау

Катушка индикаторы жанып тұрса, бірақ клапан ауыспаса, жүктеме кезіндегі катушка кернеуін өлшеңіз. Содан кейін пилоттық қысымды, қолмен айналып өту механизмінің әрекетін және ластануды тексеріңіз. Шертудің естілуі негізгі золотниктің қозғалғанын дәлелдемейді.

Клапан ауысқанымен, жетек тоқтап қалса, қысымды, шығару шектеуін, түтіктерді және механикалық жүктемені тексеріңіз. Бағыт дұрыс болмаса, PLC логикасын өзгертпес бұрын далалық түтіктерді клапан сызбасымен салыстырыңыз.

Festo бағыттаушы клапандарды сығылған ауа жолдарын ашатын, бұғаттайтын немесе қайта бағыттайтын құрылғылар ретінде сипаттайды. Оның бағыттаушы клапандарға шолуында клапанның қызметі мен жетегі бөлек қарастырылады. Қатысты кері байланыс құрылғыларын Клапан позиционерлері топтамасынан көруге болады.
