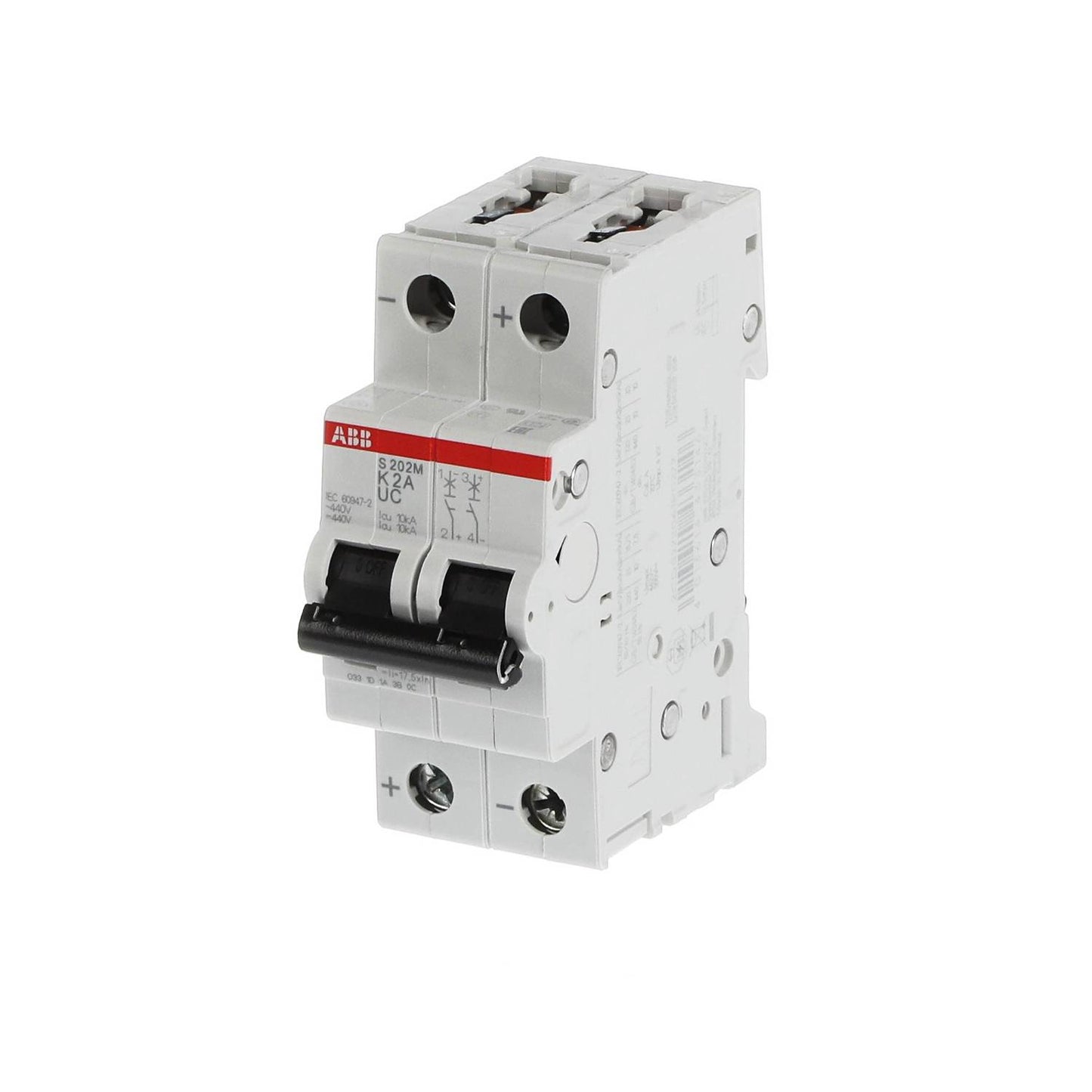

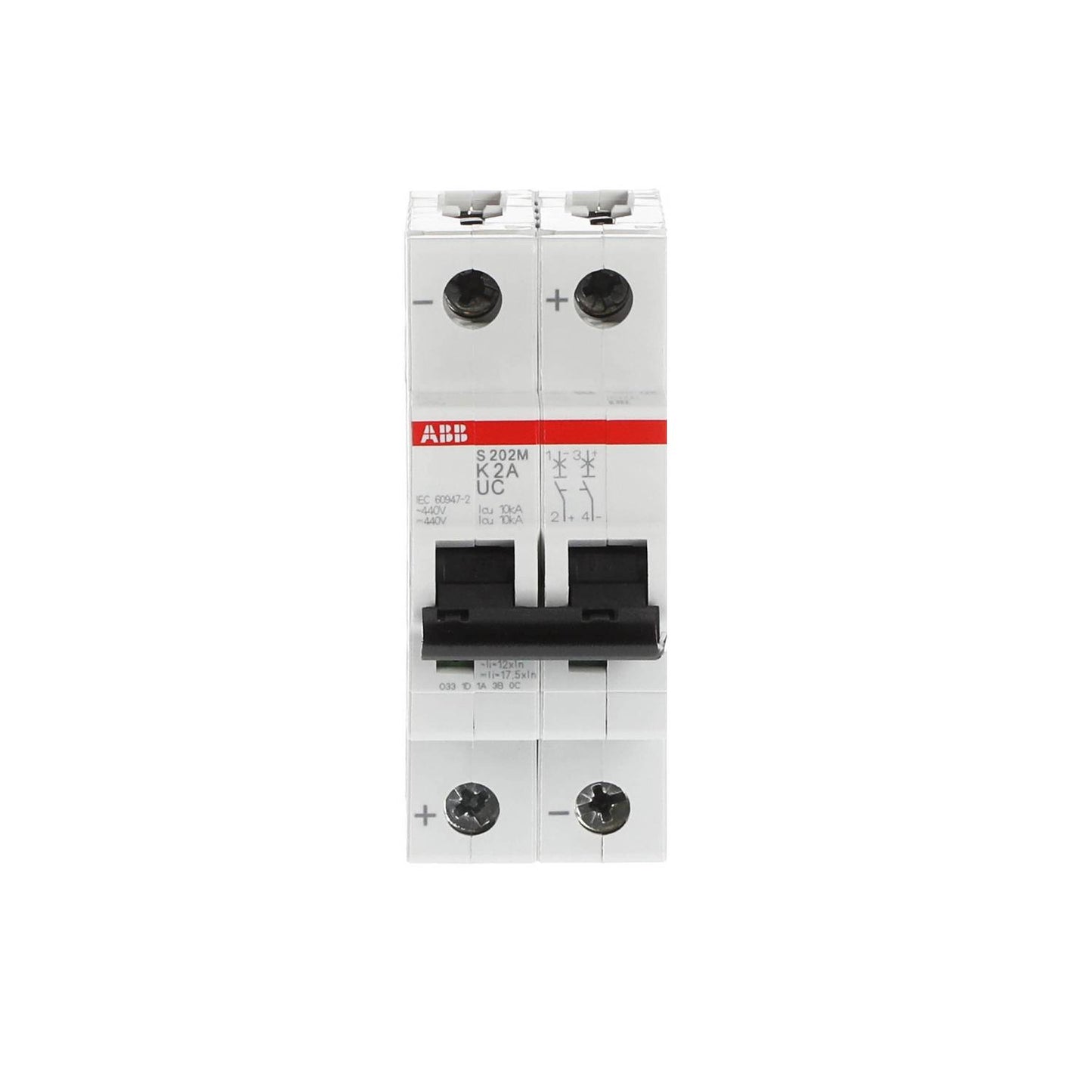

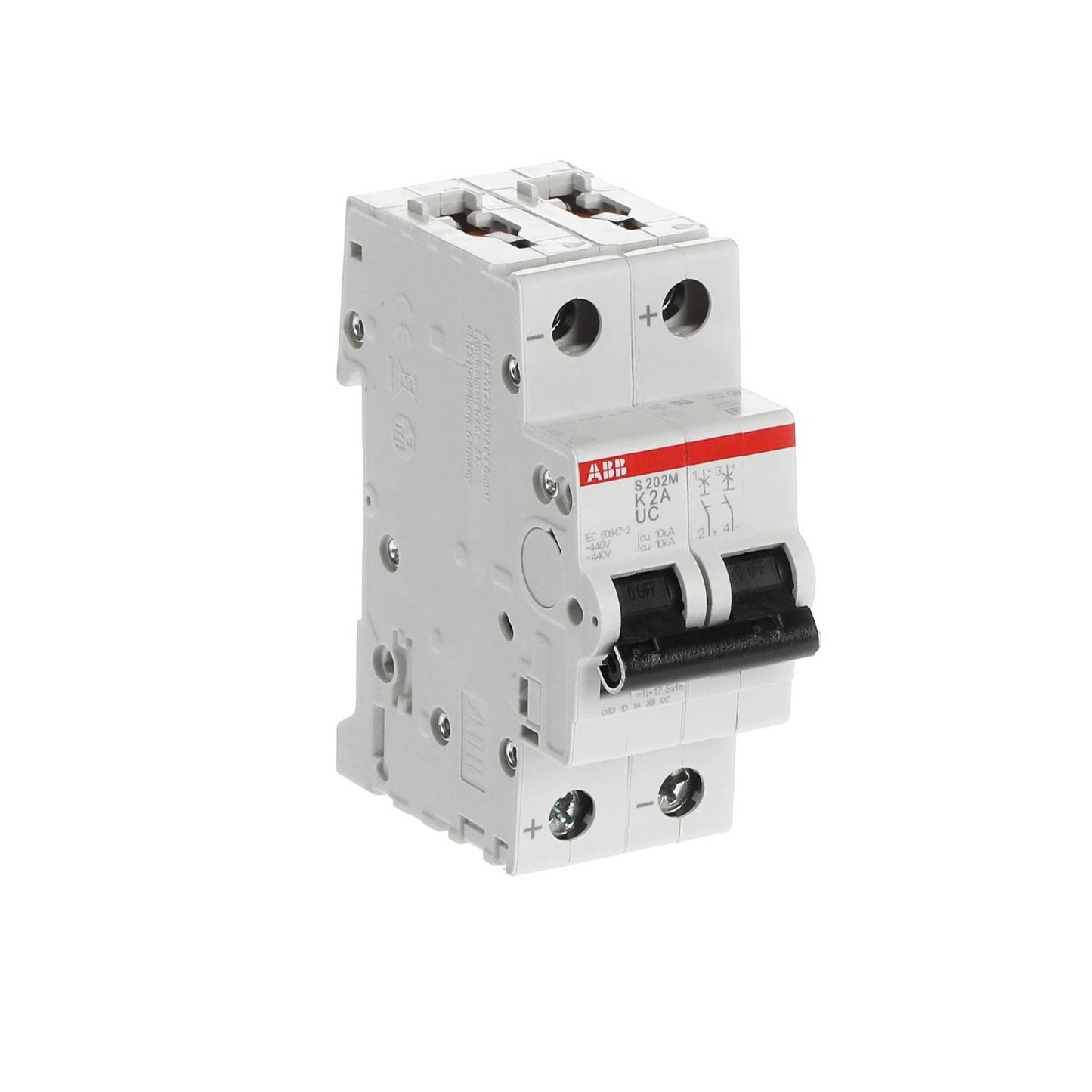

ABB S202M-K2UC 2CDS272061R0277 S200MUC миниатюралық автоматты ажыратқышы

SKU S202M-K2UC 2CDS272061R0277

In stock

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: S202M-K2UC 2CDS272061R0277
Country of origin:Sweden
Product Type: Миниатюралық автоматты ажыратқыш
Payment: T/T, Western Union
Weight: 234g
Dimensions: 88 мм x 35 ммx 69 мм (Б x Е x Т)
Shipping port: Xiamen
Warranty: 12 months

Сипаттамасы

S202M-K2UC әмбебап ток конфигурациясы, өнім ID-і 2CDS272061R0277, айнымалы ток (AC) және жоғары кернеулі тұрақты ток (DC) өнеркәсіптік желілерінде артық токтан икемді қорғауды және қысқа тұйықталу ақауларын шектеуді қамтамасыз етуге арналған 2 полюсті шағын автоматты ажыратқыш. System pro M compact S200MUC сериясының модульдік компоненті ретінде бұл құрылғыда артық жүктемелерден қорғауға арналған кідіртілген жылулық ажырату механизмі және қысқа тұйықталудан лезде қорғауға бейімделген электромеханикалық магниттік ажырату механизмі бар. Ол 440 В AC/DC кернеуінде 10 кА-ге дейінгі сертификатталған ажырату қабілеті бар кең өнімділік ауқымында жұмыс істейді, сондықтан арнайы электр инфрақұрылымының орналасу қалқандарымен, далалық тарату жүйелерімен және өнеркәсіптік автоматтандырудың жаһандық резервтік жинақтарымен жоғары үйлесімді.

Мүмкіндіктері

Көп желілі артық токтан сенімді қорғауды және тізбекті оқшаулауды қамтамасыз ететін 2 полюсті аппараттық құрылыммен жабдықталған.
AC және DC сым жүргізу топологияларында пайдалануға сертификатталған икемді әмбебап ток конфигурациясын қолданады.
Белгілі бір индуктивті ток секірістерін және ақау сипаттамаларын шектеуге оңтайландырылған K-сипаттамалы ажырату қисығымен жобаланған.
Кабельдерді қауіпсіз әрі дірілге төзімді қысуды қамтамасыз ететін ақауға төзімді екі бағытты цилиндрлік көтермелі клемма конфигурациясын қолданады.

Қолданылуы

Жоғары кернеулі тұрақты токты тарату жүйелері, көлік инфрақұрылымы және фотоэлектрлік тармақтық қалқан жинақтары.
Көпосьті өнеркәсіптік автоматтандыру жүйелері, қуатты қозғалтқыштарды басқару қалқандары және далалық машиналардың басқару тізбектері.
Қысқа тұйықталуды ажырату шектері жоғары және компоненттерді бірнеше стандартқа бейімдеу икемділігі қажет күрделі төмен кернеулі желілер.

Тапсырыс беру туралы ақпарат

Параметр	Мәні
Өнімнің кеңейтілген түрі	S202M-K2UC
Өнім ID-і	2CDS272061R0277
EAN	4013614433146

Техникалық сипаттамалар

Параметр	Сипаттама
Өндіруші	ABB
Өнімнің кеңейтілген түрі	S202M-K2UC
Өнім ID-і	2CDS272061R0277
Полюстер саны	2P
Қорғалатын полюстер саны	2
Ажырату сипаттамасы	K
Номиналды ток (In)	2 A
Кіріс кернеуінің түрі	AC/DC
Номиналды жұмыс кернеуі	IEC 60898-1 стандартына сәйкес 400 В AC / IEC 60947-2 стандартына сәйкес 440 В AC / IEC 60947-2 стандартына сәйкес 440 В DC
Номиналды жиілік (f)	50/60 Гц / DC
Қуат шығыны	3,56 Вт (номиналды жұмыс жағдайларында әр полюске 1,78 Вт)
Номиналды оқшаулау кернеуі (Ui)	IEC/EN 60664-1 стандартына сәйкес 440 В
Номиналды импульстік төзімділік кернеуі (Uimp)	4 кВ (2000 м биіктікте 5 кВ / теңіз деңгейінде 6,2 кВ)
Номиналды шекті қысқа тұйықталуды ажырату қабілеті (Icu)	(220 V DC) 25 kA / (230 V AC) 15 kA / (400 V AC) 15 kA / (440 V AC) 10 kA / (440 V DC) 10 kA / (230 V) 10 kA
Номиналды жұмыс қысқа тұйықталуын ажырату қабілеті (Ics)	(220 V DC) 20 kA / (230 V AC) 10 kA
Номиналды қысқа тұйықталу қабілеті	(AC) 10 kA / (230 V AC) 10 kA / (400 V AC) 10 kA / (230 V) 10 kA / (400 V) 10 kA
Номиналды шартты қысқа тұйықталу тогы (Inc)	(230 V) 15 kA / (400 V) 15 kA
Энергияны шектеу класы	3
Контакт күйінің көрсеткіші	Қызыл ҚОСУЛЫ / Жасыл ӨШІРУЛІ
Механикалық төзімділік	20000 цикл
Корпус материалы	Оқшаулау тобы I, RAL 7035
Жетек материалы	Оқшаулау тобы II, қара, пломбалауға жарамды
Жетек түрі	Ауыстырып-қосқыш
Жетек таңбасы	1/0
Бұрандалы қысқыш түрі	Екі бағытты, ақаудан қорғалған цилиндрлі көтермелі қысқыш
Тарту моменті	2.8 N-m
Ұсынылатын бұрағыш	Pozidriv 2
Қосу мүмкіндігі	Шина 10/10 mm² / Гильзалы иілгіш өткізгіш 0.75 ... 25 mm² / Иілгіш 0.75 ... 25 mm² / Қатты 0.75 ... 35 mm² / Көпталшықты 0.75 ... 35 mm²
Орнату өлшемі	DIN 43880 стандартына сәйкес 1
Қоршаған ауа температурасы	Жұмыс режимі -25 ... +55 degC / Сақтау -40 ... +70 degC
Қорғаныс дәрежесі	IP20 (Қақпағы бар корпус IP40)
Ластану дәрежесі	3
Қоршаған орта жағдайлары	55 degC / 90-96% және 25 degC / 95-100% жағдайларында 28 цикл
Дірілге төзімділік	Жүктемемен 20 цикл 0.8 In: 5g 5 ... 150 ... 5 Hz
IEC 60068-2-27 стандартына сәйкес соққыға төзімділік	25g 2 соққы 13 ms
UL/CSA бойынша ең жоғары жұмыс кернеуі	500 V DC / 480Y/277 V AC
UL1077 стандартына сәйкес ажырату номиналы	(220 V AC) 10 kA / (277 V AC) 6 kA / (440 V DC) 10 kA / (480Y/277 V AC) 10 kA / (500 V DC) 10 kA
UL/CSA бойынша қосу мүмкіндігі	Шина 14-8 AWG / Өткізгіш 14-4 AWG
UL/CSA бойынша тарту моменті	25 in-lb
Бұйымның таза ені	35 мм
Бұйымның таза биіктігі	88 мм
Бұйымның таза тереңдігі / ұзындығы	69 мм
Бұйымның таза салмағы	0.234 кг

Орнату нұсқаулары

DIN рейкасына орнату: Жабдықты IEC 60715 стандартының талаптарына сәйкес TH35-15 немесе TH35-7.5 монтаждау рейкалары сияқты стандартты симметриялық профильді рейкаға мықтап орнатыңыз.
Бағытты орнату мүмкіндігі: Автоматтандыруды басқару шкафының ішінде кез келген жарамды құрылымдық монтаждау орнына механикалық түрде орнатуға арналған.
Полярлықты сақтау: Тұрақты токпен жұмыс істеу кезінде қысқыш сымдарының қосылымдарын белгіленген полярлық таңбаларына сәйкес мұқият тексеріп, орындаңыз.
Бұрау моментінің сипаттамалары: Барлық цилиндрлі көтермелі қысқыш бұрандалардың ұсынылған 2.8 N-m мәніне (UL/CSA конфигурациялары үшін 25 in-lb) сенімді бекітілгенін тексеру үшін стандартты Pozidriv 2 бұрағышын пайдаланыңыз.

Сәйкестік және сертификаттар

Сәйкестік туралы декларация - CE: 2CDK400583D2704
Сертификаттау органдары: CSA, EN, IEC, UL
Стандарттар: IEC/EN 60947-2, UL 1077, CSA 22.2 No. 235

FAQ

Бұл құрылғыдағы механикалық индикатор конфигурациялары қандай функция атқарады?

Құрылғыда ҚОСУЛЫ күйін қызыл, ал ӨШІРУЛІ күйін жасыл түспен көрсететін анық механикалық контакт күйінің индикаторы бар.

Цилиндр көтергішінің клеммалары үшін ұсынылатын тарту моментінің сипаттамалары қандай?

Бұрандалы клеммалар үшін стандартты өнеркәсіптік конфигурацияларда 2.8 N-m, ал UL/CSA талаптарына сәйкес орнатуларда 25 in-lb тарту моменті қажет.

Жабдық қандай нақты қоршаған ортаны қорғау стандарттарын қолдайды?

Құрылғы жалаңаш клеммаларды қорғау үшін IP20 деңгейіне ие, ал сәйкес қақпағы бар тиісті корпус жинағына орнатылғанда бұл деңгей IP40-қа дейін көтеріледі.
