Beckhoff C9900-E515 CP6xxx және CP7xxx серияларына арналған батырмалы кеңейтім

SKU C9900-E515

In stock

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: C9900-E515
Country of origin:Germany
Product Type: HMI батырмалы кеңейтімдері
Payment: T/T, Western Union
Weight: 500g
Dimensions: AutoCAD DXF файлындағы батырмалы ұзартқыштардың өлшемдері көрсетілген сызбалар
Shipping port: Xiamen
Warranty: 12 months

Сипаттама

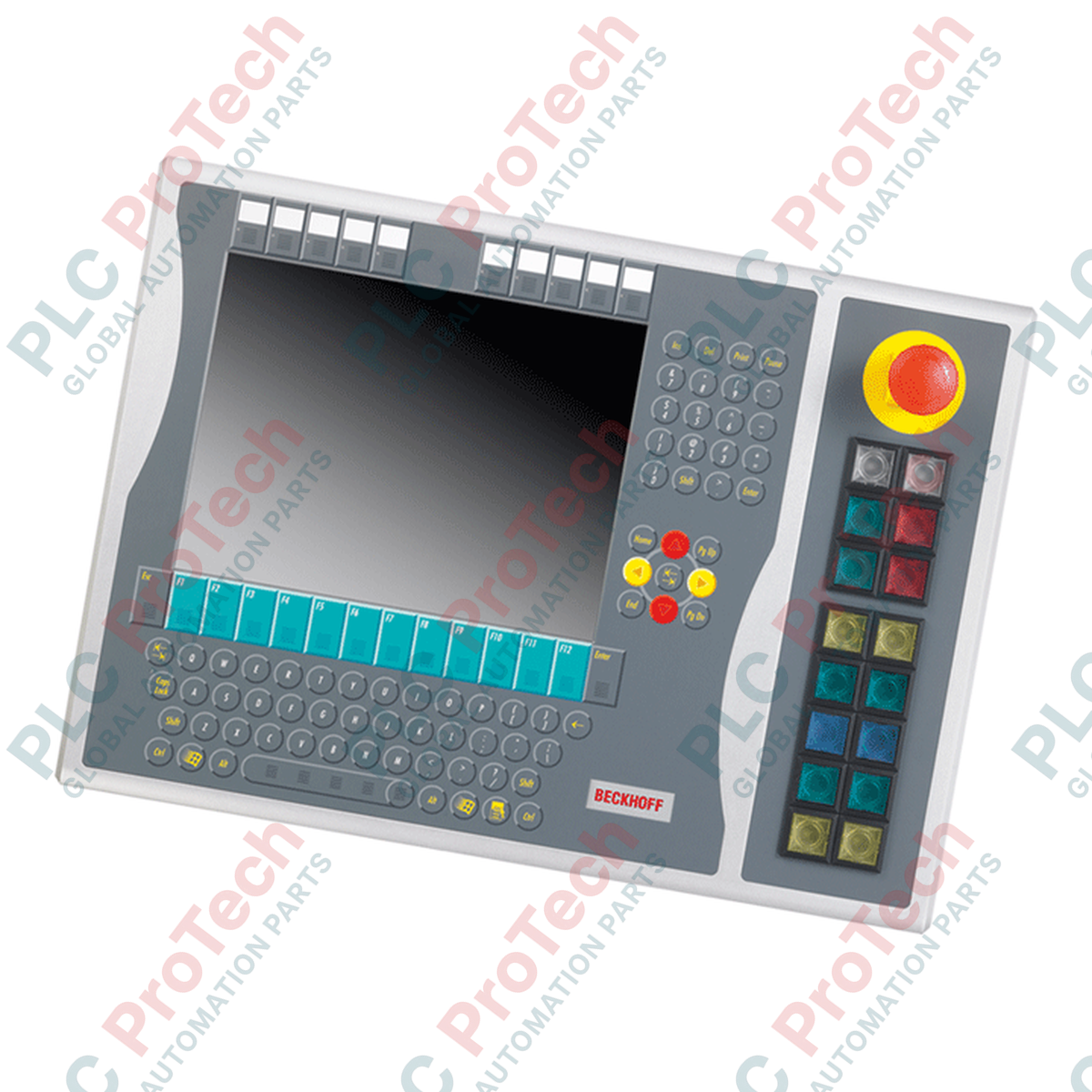

Машинаға орнату деңгейінде оператордың физикалық басқару орналасуын тікелей кеңейтуге арналған Beckhoff C9900-E515 CP6xxx және CP7xxx басқару панельдері мен Panel PC құрылғыларына кіріктірілген механикалық ауыстырып-қосқыштар мен сигнал беру элементтерін ұсынады. Бұл аппараттық кеңейтім кіріктірілген пернетақтасы жоқ 15 дюймдік дисплейлердің оң жағына орнатылады. Ол бағдарламалық жасақтамаға негізделген сенсорлық әрекеттер мен қауіпсіздік үшін маңызды физикалық пәрмен интерфейстері арасындағы алшақтықты жойып, сенімділігі жоғары орталарда машина операторларына бірден сезілетін тактильді жауап береді.

Мүмкіндіктер

Эргономикалық орналасу: Кіріктірілген пернетақтасы жоқ 15 дюймдік дисплей корпустарының оң жағына механикалық тұрғыдан дәл үйлесіп орнатуға арналған.
Тактильді басқару массиві: Күй туралы анық кері байланыс беретін, кіріктірілген сигнал шамдары бар 16 батырма пернемен жабдықталған.
Стандартталған атқарушы элементтер: Өлшемі 30 x 30 мм шаршы Siemens Signum типті батырма компоненттерін пайдаланады.
Арнайы қауіпсіздік басқаруы: Қауіпсіздік тізбектеріне тікелей физикалық сыммен қосуға арналған бір Siemens Signum авариялық тоқтату пернесі бар.
Қосарлы арналы беру: Бір қалыпты ашық контактімен CP-Link немесе USB арқылы беруді, сондай-ақ екінші қалыпты ашық контактіге арналған тікелей сымды клеммалық қатарды қолдайды.
Реттелетін таңбалау: Жекелендірілген таңбаларды немесе мәтінді орналастыруға арналған, пайдаланушы ауыстыра алатын батырма қақпақтары бар.

Қолдану салалары

CNC машиналары мен өндірістік желілерге арналған реттелетін HMI консолін біріктіру.
CP6x31-00xx және CP7x31-00xx орталарына арналған негізгі басқару панелін кеңейту.
Физикалық авариялық тоқтату және кері байланыс индикаторларын қажет ететін автомобиль құрастыру ұяшығын басқару.
Сенсорлық интерфейстермен қатар механикалық қайта басқару батырмаларын қажет ететін технологиялық процестерді басқару орталары.

Техникалық сипаттамалар кестесі

Параметр	Сипаттама мәні
Өндіруші	Beckhoff Automation
Модель / артикул нөмірі	C9900-E515
Құрылғы түрі	Басқару панельдеріне арналған батырмалы кеңейтім
Үйлесімді панель өлшемдері	Пернетақтасыз 15 дюймдік дисплей
Үйлесімді сериялар	CP6x31-00xx және CP7x31-00xx сериялары
Физикалық орнату орны	Басқару панелінің оң жағы
Пернелер конфигурациясы	Кіріктірілген шамдары бар 16 шаршы батырма (30 x 30 мм)
Атқарушы элемент түрі	Siemens Signum шаршы сериясы
Авариялық тоқтату пернесі	1x Siemens Signum авариялық тоқтату түймесі, тікелей сыммен қосылады
Басқару байланысы арналары	CP-Link немесе USB (1-ші NO контакті + кері байланыс шамдары үшін)
Сымды интерфейс	Тікелей клеммалық блок қатары (батырмалардағы 2-ші NO контактіге арналған)
Өмірлік цикл кезеңі	Қызмет көрсету кезеңі (бұрынғы нұсқаларды қолдау және қосалқы бөлшектердің қолжетімділігі)
Жеткізу салмағы (есептелген)	5,0 кг (11,0 фунт)

Қосылымдар мен интерфейстер

Интерфейске қосылу	Сигналды / мақсатты тағайындау
CP-Link / USB шинасына қосылу	16 перне үшін бастапқы цифрлық күй кері байланысы және 16 сигнал шамының белсенді күйі.
Ішкі тікелей клеммалық блок	Физикалық блокировка тізбектеріне арналған екінші қалыпты ашық (NO) түйіспелерге сымды қосылу мүмкіндігін береді.
Апаттық тоқтату түйіспе блоктары	Екі арналы қауіпсіздікті бақылау контурларына біріктіруге арналған оқшауланған, қауіпсіздік талаптарына сай тікелей сыммен жалғанатын клеммалар.

Тәжірибелік инженерлік тұжырымдар

Балама модельдер және үйлесімділік

Бұл кеңейту панелі кірістірілген пернетақта блогы жоқ 15 дюймдік дисплейлерге арнайы арналған. Бұл аппараттық кеңейтімді кішірек (12 дюймдік) немесе үлкенірек (19 дюймдік) панельдерге орнату механикалық тұрғыдан мүмкін емес, себебі бекіту саңылауларының аралығы мен физикалық биіктіктері сәйкес келмейді. Бұрынғы қондырғылармен жұмыс істегенде, ішкі логикалық тақталардың хост панеліндегі кіріс картасының нұсқасына қарай CP-Link немесе USB қосылым протоколдарының біріне зауытта бекітілгенін ескеріңіз.

Қолдану кезіндегі қателер және инженерлік ескертпелер

Стандартты батырмалардың күй сигналдарын CP-Link немесе USB байланысы арқылы қауіпсіз беруге болғанымен, маңызды қауіпсіздік функциялары ешқашан тек осы шина арналарына тәуелді болмауы тиіс. Кіріктірілген апаттық тоқтату батырмасы мен екінші қалыпты ашық (NO) түйіспелер әдейі оқшауланған. Функционалдық қауіпсіздік талаптарына (Performance Level d/e) сәйкестікті қамтамасыз ету үшін апаттық тоқтату түйіспе блоктарын әрдайым арнайы сыртқы қауіпсіздік релесі блоктарына немесе TwinSAFE кіріс модульдеріне жалғаңыз.

Іске қосу және сымдарды жалғау бойынша кеңестер

Ішкі клеммалар қатарынан қосалқы сымдарды жүргізгенде, үлкен айнымалы жиілік жетектері (VFD) бар орталарда электромагниттік байланысуды болдырмау үшін экрандалған кабельдерді пайдаланыңыз. Өлшемі 30 x 30 мм Siemens Signum қосқыш қақпақтарын стандартты шешіп алу құралымен оңай алуға болады; реттелетін баспа жапсырмаларын орнатқанда, қолданылатын материалдың жабық корпустар ішіндегі жұмыс температурасына төтеп бере алатынына көз жеткізіңіз, өйткені бұл температура үнемі 55 °C-қа дейін жетуі мүмкін.

Орнату нұсқаулары

МАҢЫЗДЫ ЕСКЕРТУ: Физикалық құрастыруды немесе электрлік біріктіруді бастамас бұрын хосттың басқару панелін немесе Panel PC құрылғысын толық оқшаулап, қуатсыздандырыңыз. Басқару кернеуінің барлық қорек желілерін бұғаттап, ескерту белгісін іліп қойыңыз. Сезімтал шина интерфейсінің электроникасын қорғау үшін ішкі сымдарды қосу клеммаларына қол жеткізбес бұрын қалдық статикалық зарядтардың жоқтығын тексеріңіз.

1

Кіріктірілген тығыздағыштың жалпы IP қорғау деңгейін сақтау үшін дұрыс орналасуын қамтамасыз ете отырып, кеңейту жақтауын CP6xxx немесе CP7xxx хост панелінің корпусымен оң жақ бойымен туралаңыз.

2

Тығыздағыш пішінінің бұзылуына әкелуі мүмкін шамадан тыс тартуды болдырмай, бекіту бұрандаларын ұсынылған бұрау моменті талаптарына сай біркелкі қатайтыңыз.

3

Ішкі таспалы немесе USB интерфейс кабелін негізгі хост тақтасындағы арнайы ішкі портқа жалғаңыз.

4

Апаттық тоқтату элементі мен сыртқы блокировкалардан шығатын қауіпсіздік сымдарын арнайы кабельдік енгізгіштер арқылы тікелей орталық басқару шкафына жүргізіңіз.

FAQ

Бұл батырмалы кеңейтімді панельдің сол жағына орнатуға бола ма?

Жоқ, бұл нақты орналасу механикалық түрде кілттелген және 15 дюймдік негізгі басқару панельдеріне немесе панельдік компьютерлерге оң жақтан орнатуға арналған.

Сигнал шамдары сыртқы клеммалар блогы арқылы тікелей қоректендіріле ме?

Жоқ, барлық 16 кіріктірілген сигнал шамы тек CP-Link немесе USB байланыс интерфейсі арқылы басқарылады және қоректенеді.

Апаттық тоқтату батырмасын қауіпсіздік талаптарына сай жұмыс істеуі үшін қалай жалғау керек?

Апаттық тоқтату батырмасында арнайы түйіспе блоктары бар. Бұл түйіспелерді стандартты USB немесе CP-Link шина арналарын айналып өтіп, тікелей сыртқы қауіпсіздікті бағалау модуліне немесе TwinSAFE кіріс терминалына жалғау керек.

Бұл кеңейту модулінде қандай өлшемдегі батырмалар қолданылады?

Мұнда өлшемі 30 x 30 мм болатын төртбұрышты Siemens Signum үлгісіндегі батырмалар қолданылады, олардың перне қақпақтарын қажеттілікке қарай баптап, жұмыс орнында ауыстыруға болады.
