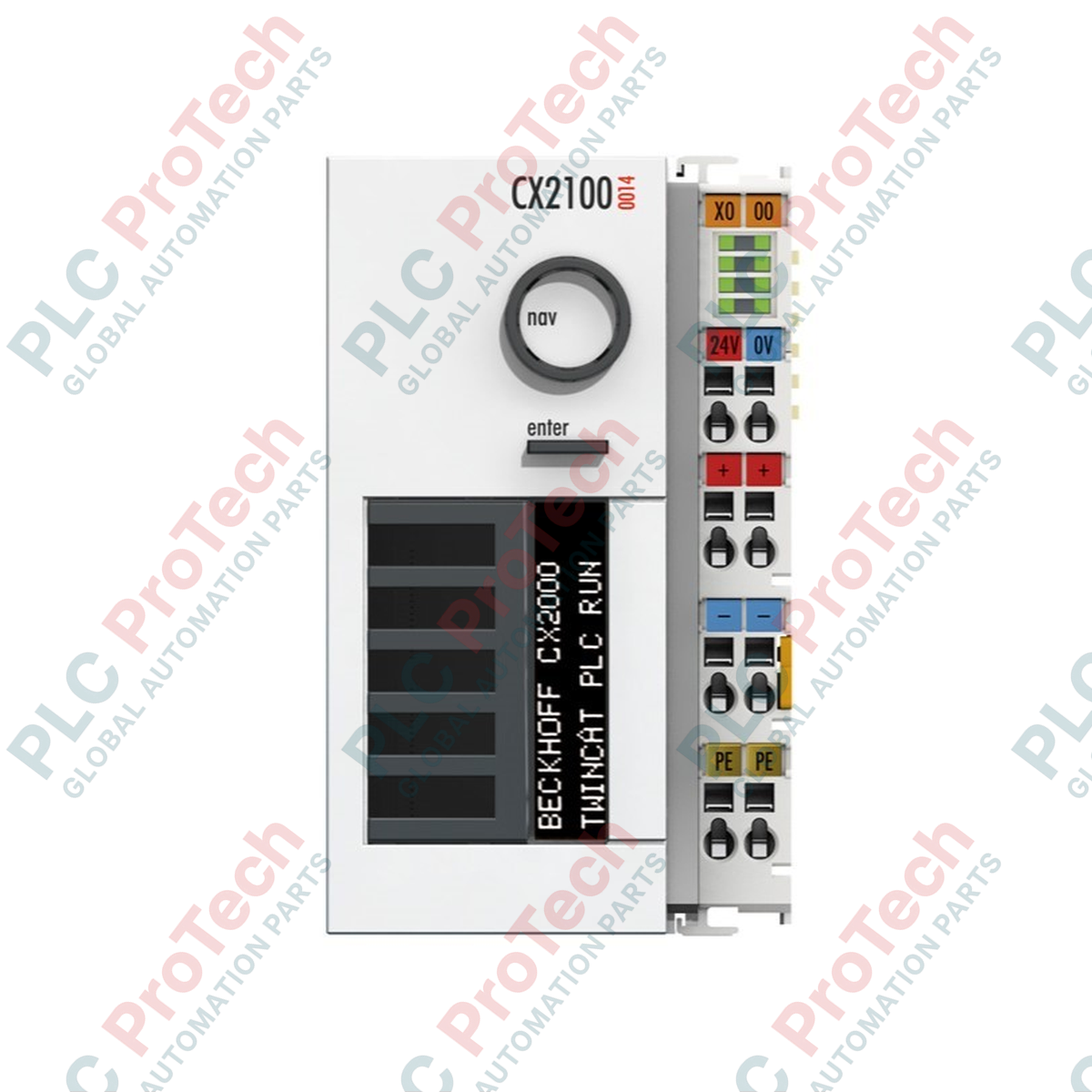

Beckhoff CX2100-0014 CX20xx қуат көзі блогы

SKU CX2100-0014

In stock

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: CX2100-0014
Country of origin:Germany
Product Type: Қуат көздері
Payment: T/T, Western Union
Weight: 550g
Dimensions: 60 мм x 100 мм x 91 мм
Shipping port: Xiamen
Warranty: 12 months

Сипаттама

Арнайы жүйелік қуат компоненті ретінде әзірленген Beckhoff CX2100-0014 CX20xx сериялы ендірілген компьютерлерін қуатпен қамтамасыз етеді және цифрлық енгізу/шығару кеңейту жүйелерімен тікелей байланысады. Бұл жоғары тиімді қуат көзі E-bus (EtherCAT) және K-bus (Bus Terminal) байланыс жүйелерінің қосылымдарын автоматты түрде анықтап, басқарады, осылайша модульдік автоматтандыру қондырғылары үшін икемді байланыс орнатады. Артқы панельге үздіксіз 2 A-ге дейін ток беріп, енгізу/шығару модульдерінің өнімділік төмендеуінсіз сенімді жұмысын қамтамасыз етеді.

Құрылғыда 16 таңбадан тұратын 2 жолды кіріктірілген жарықтандырылған FSTN дисплейі бар. Пайдаланушыға қолжетімді бұл дисплей нақты уақыттағы диагностикаға, жүйе күйін көрсетуге және реттелетін хабарларды оқуға арналған. Серіппелі қосылым клеммалары технологиясы қолданылған ықшам корпус физикалық орнатуды жеңілдетеді және өнеркәсіптік басқару шкафтары жағдайындағы үздіксіз діріл мен соққыға төтеп беруге арналған.

Мүмкіндіктері

Beckhoff CX20xx сериялы ендірілген компьютерлерімен үйлесімді
E-bus (EtherCAT) және K-bus клеммалары арасында автоматты анықтау және үздіксіз ауысу
Сенімді әрі дірілге төзімді сым жүргізуге арналған тығыздығы жоғары серіппелі адаптер клеммаларының қосылымдары
Жергілікті жүйе диагностикасы мен күй мониторингіне арналған жарықтандырылған FSTN дисплейі (16 таңбадан тұратын 2 жол)
Қуат (PWR), енгізу/шығару жұмысы және енгізу/шығару қатесі күйлерін көрсететін үш диагностикалық LED
Стандартты DIN рейкасына орнатуға жарамды, IP20 қорғаныс дәрежесі бар берік корпус

Қолданылуы

CX20xx жүйелік архитектураларында орталықтандырылған қуат тарату және шина басқаруы
EtherCAT (E-bus) байланысын пайдаланып, өнеркәсіптік машиналарды жоғары жылдамдықпен басқару
K-bus жүйесін автоматты тану арқылы ескі енгізу/шығару жүйелерін біріктіру
Жергілікті диагностикалық дисплейлерді қажет ететін процестерді автоматтандыру, материалдарды өңдеу және күрделі құрастыру желілері

Техникалық сипаттамалары

Параметр	Сипаттамасы
Өндіруші	Beckhoff
Модель / бөлшек нөмірі	CX2100-0014
Қуат көзі кірісі	24 V DC (-15 % / +20 %)
Максималды шығыс қуаты	130 W
Енгізу/шығару қосылымының түрі	E-bus немесе K-bus (автоматты тану)
E-bus/K-bus қорек тогы	2 A
Максималды қуат тұтынуы	3.5 W
Дисплей түрі	FSTN дисплейі, 16 таңбадан тұратын 2 жол, жарықтандырылған
Диагностикалық LED шамдары	1 x PWR, 1 x I/O Run, 1 x I/O Err
Сым жүргізу әдісі	Серіппелі технология (адаптер клеммасы)
Өлшемдері (Е x Б x Т)	60 mm x 100 mm x 91 mm
Салмағы	шамамен 550 g
Жұмыс температурасы	-25-тан +60 degC-қа дейін
Сақтау температурасы	-40-тан +85 degC-қа дейін
Салыстырмалы ылғалдылық	95 %, конденсациясыз
Дірілге / соққыға төзімділігі	EN 60068-2-6 / EN 60068-2-27 стандарттарына сәйкес
ЭМС тұрақтылығы / сәуле шығаруы	EN 61000-6-2 / EN 61000-6-4 стандарттарына сәйкес
Қорғаныс дәрежесі	IP20
Рұқсаттары және таңбалауы	CE, UL

Орнату нұсқаулары

Бекіту: Жабық басқару шкафының ішіндегі 35 mm DIN рейкасына (EN 60715) берік орнатыңыз.
Бағыты: Табиғи конвекцияны қамтамасыз ету және қоршаған ортадағы жұмыс температурасына қойылатын талаптарды сақтау үшін тігінен орнатыңыз.
Сым жүргізу: Арнайы серіппелі клемма адаптерлерін пайдаланыңыз. Сымдарды электр қауіпсіздігінің стандартты нұсқауларына сәйкес аршып, клемманың қысқыш нүктелеріне тікелей енгізіңіз.
Жерге қосу: ЭМС тұрақтылығын оңтайландыру үшін DIN рейкасының шкафтың қорғаныш жерге қосу (PE) шинасына дұрыс жалғанғанына көз жеткізіңіз.

FAQ

CX2100-0014 қуат көзі EtherCAT және стандартты K-bus терминалдарының екеуін де қолдай ма?

Иә, Beckhoff CX2100-0014 құрылғысы шинаны автоматты түрде таниды және қосылған жабдыққа байланысты E-bus (EtherCAT) немесе K-bus терминалдарын басқару үшін конфигурациясын динамикалық түрде өзгертеді.

CX2100-0014 артқы панельге ең көп қанша ток бере алады?

Модуль қосылған E-bus немесе K-bus терминалдарына 2 А-ге дейінгі максималды ток береді.

CX2100-0014 құрылғысында кіріктірілген үздіксіз қуат көзі (UPS) бар ма?

Жоқ, бұл нақты модельде (CX2100-0014) кіріктірілген сыйымдылықты немесе аккумуляторлық UPS функциясы жоқ.

CX2100-0014 модулінде қандай диагностикалық құралдар кіріктірілген?

Ол күй мен диагностикалық хабарламаларды көрсетуге арналған 2 жолды, әр жолы 16 таңбадан тұратын жарықтандырылған FSTN дисплейімен, сондай-ақ PWR, I/O Run және I/O Error күйін бақылауға арналған үш арнайы жарықдиодты индикатормен жабдықталған.

View all FAQs →
