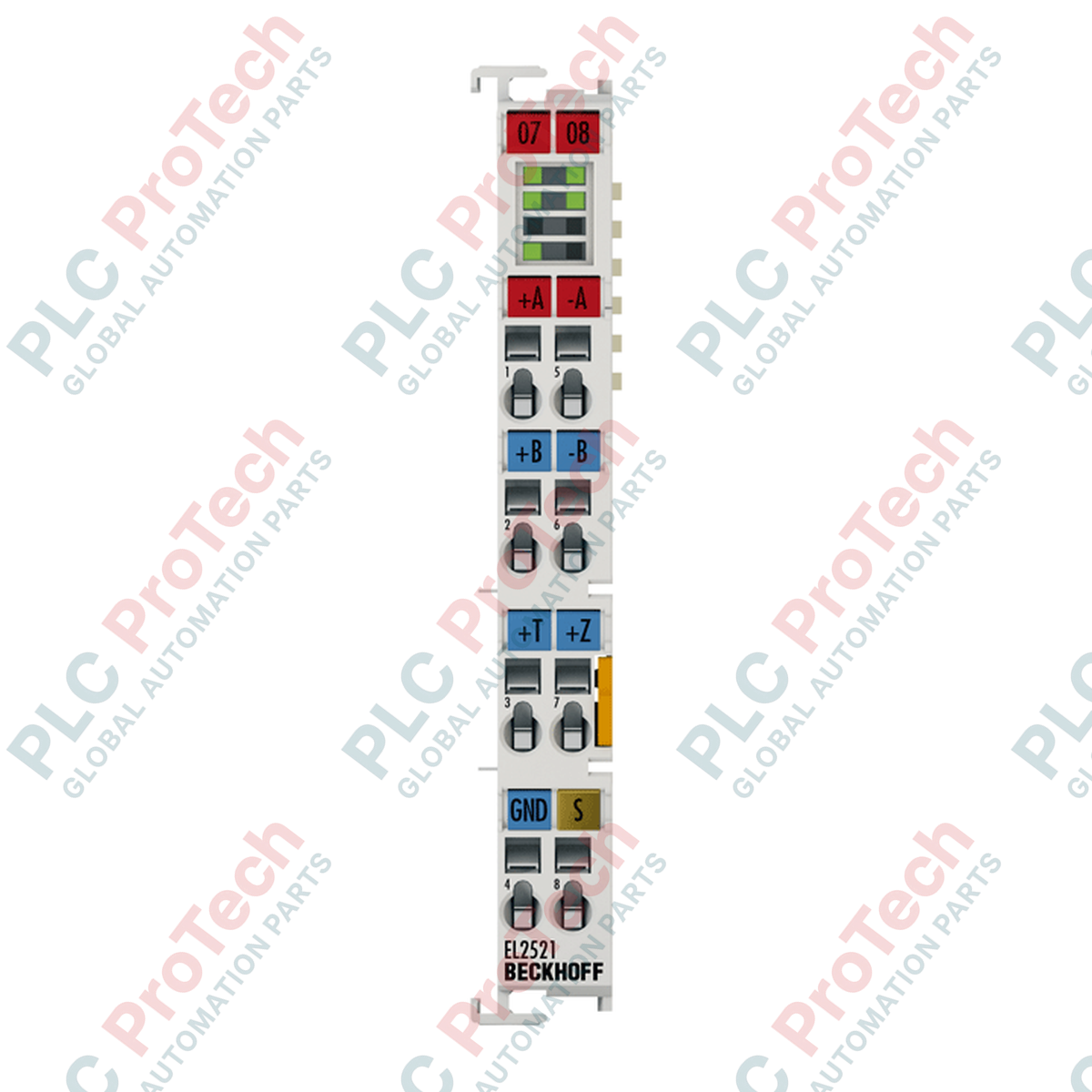

BECKHOFF EL2521 EtherCAT терминалы

SKU EL2521

In stock

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EL2521
Origin Germany
Product Type: EtherCAT терминалдары
Payment: T/T, Western Union
Weight: 0.05 kg
Dimensions: 12 x 100 x 68 cm
Shipping port: Xiamen
Warranty: 12 months

Product Description

Сипаттама

BECKHOFF EL2521 — инкременттік энкодерді модельдеуге арналған бір арналы импульс тізбегінің шығысы бар EtherCAT терминалы. Бұл ықшам енгізу-шығару модулі EtherCAT желісі арқылы тікелей байланысып, RS422 арқылы дәл жиілік генерациясы мен дифференциалды шығыс сигналдарын қамтамасыз етеді. Ол модульдік басқару жүйесінде позицияны дәл модельдеуді, шығыс жиілігін басқаруды және жүріп өту қашықтығын кіріктіріп басқаруды қажет ететін өнеркәсіптік автоматтандыру міндеттеріне арналған.

Таратылған сағаттарды қолдайтын бұл терминал синхронды әрі уақытқа тәуелді сигналдардың генерациясын қамтамасыз етеді. Ол басқару және кері байланыс функцияларына арналған кіріс сигналдарын екі арна арқылы өңдейді, ал шығыс каскады базалық жиілігі 500 кГц-ке дейінгі RS422 стандартымен үйлесімді дифференциалды импульс тізбектерін береді. DIN-рейкаға орнатуға болатын стандартты корпустағы құрылғы серіппелі қосу технологиясы арқылы BECKHOFF терминал сегменттеріне оңай біріктіріледі.

Мүмкіндіктері

Инкременттік энкодерді модельдеуі бар 1 арналы импульс тізбегінің шығысы
500 кГц-ке дейінгі жиіліктерді қолдайтын RS422 дифференциалды шығыс сипаттамасы
Жоғары дәлдіктегі синхрондауды қолдайтын таратылған сағаттар
Кіріктірілген рампа функциясы және жүріп өту қашықтығын басқару режимдері
Шығыс үшін 14 байт және кіріс үшін 8 байт процесс кескінінің разрядтылығы
E-bus пен далалық потенциал арасындағы 500 В электрлік оқшаулау
Күйді бақылауға арналған диагностикалық жарықдиодтары бар ықшам поликарбонатты корпус

Қолданылу салалары

Жетекті іске қосу және сынау үшін инкременттік энкодерді модельдеу
Импульс-бағыт интерфейстерін қажет ететін ашық және жабық контурлы қозғалысты басқару міндеттері
Жылдамдық пен позицияның эталондық профильдері үшін жиілік генерациясы
Синхрондалған импульс тізбектерін қажет ететін таратылған автоматтандыру жүйелері

Техникалық сипаттамалар

Параметр	Сипаттама
Өндіруші	BECKHOFF
Дәл моделі	EL2521
Өнім түрі	EtherCAT терминалы
Шығыстар саны	1 арна (2 дифференциалды A, B шығысы)
Кірістер саны	2 (+T, +Z)
Жүктеме түрі	Мин. 120 Ом
Шығыс сипаттамасы	RS422, дифференциалды
Сигнал кернеуі	RS422 деңгейі
Шығыс тогы, макс.	50 мА (RS422 спецификациясы, қысқа тұйықталудан қорғалған)
Базалық жиілік	0–500 кГц (әдепкі мәні 50 кГц)
Ажыратымдылық	Макс. 15 бит (16 бит + таңба)
Қадам өлшемі	10 мГц
Таратылған тактілер	Иә
Процесс кескініндегі бит ені	Процесс кескінінде 14 байт шығыс, 8 байт кіріс
Конфигурация	Контроллер арқылы
E-Bus тұтынатын ток	Әдетте 280 мА (жүктемеге байланысты)
Электрлік оқшаулау	500 В (E-bus / далалық потенциал)
Қосылым технологиясы	Бұрауыш арқылы серіппені іске қосу (тұтас, көпталшықты және ұштықты өткізгіштер)
Қосылым қимасы (тұтас / көпталшықты)	0,08–2,5 мм² (AWG 28–14)
Қосылым қимасы (ұштықпен)	0,14–1,5 мм² (AWG 26–16)
Аршу ұзындығы	8–9 мм
Өлшемдері (W x H x D)	12 мм x 100 мм x 68 мм
Таза салмағы	Шамамен 50 г
Жұмыс температурасы	0 пен +55 °C аралығы
Сақтау температурасы	-25 пен +85 °C аралығы
Қорғаныс дәрежесі	IP20
Рұқсаттар	CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc)
Шығарылған елі	Германия

Орнату нұсқаулары

Кез келген механикалық немесе электрлік орнатуды орындамас бұрын жүйе қуаты мен далалық қорек көзінің толық ажыратылғанын тексеріңіз.
BECKHOFF EL2521 клеммасын стандартты 35 мм DIN-рейкасына (EN 60715 стандартына сәйкес) кіріктірілген құлыптау механизмі арқылы орнына сырт еткізіп бекітіңіз.
Біріктірілген қос ойық пен кілтті қосылымды пайдаланып, модульді көршілес EtherCAT клеммаларына қатарластыра жалғаңыз.
Өткізгіштерді көрсетілген 8–9 мм ұзындыққа аршып, тұтас, көпталшықты немесе ұштықпен жабдықталған сымдарды жарамды бұрауышпен серіппелі клеммаларға енгізіңіз.
Электромагниттік кедергілердің алдын алу үшін RS422 сигнал желілерінің тиісті экрандалуы мен жерге тұйықталуын қамтамасыз етіңіз.
Барлық сым қосылымдарының, клеммалардың туралануының және желі тұтастығының дұрыстығын тексергеннен кейін ғана қуатты қайта қосыңыз.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the BECKHOFF EL2521?

The BECKHOFF EL2521 is an EtherCAT Terminal that provides a 1-channel pulse train output used primarily for incremental encoder simulation and precise frequency generation in industrial automation systems.

What output signal standard does the EL2521 support?

The BECKHOFF EL2521 utilizes an RS422 differential output specification capable of generating base frequencies up to 500 kHz with short-circuit protection.

Does the BECKHOFF EL2521 support distributed clocks?

Yes, the BECKHOFF EL2521 supports distributed clocks, enabling highly synchronized and time-critical pulse generation across the EtherCAT network.

How much process data width does the terminal require?

The BECKHOFF EL2521 occupies 14 bytes of output data and 8 bytes of input data within the EtherCAT process image.

What are the mounting and physical dimensions of the EL2521?

The BECKHOFF EL2521 features a compact modular housing with dimensions of 12 mm width, 100 mm height, and 68 mm depth, designed for standard 35 mm DIN rail mounting.
