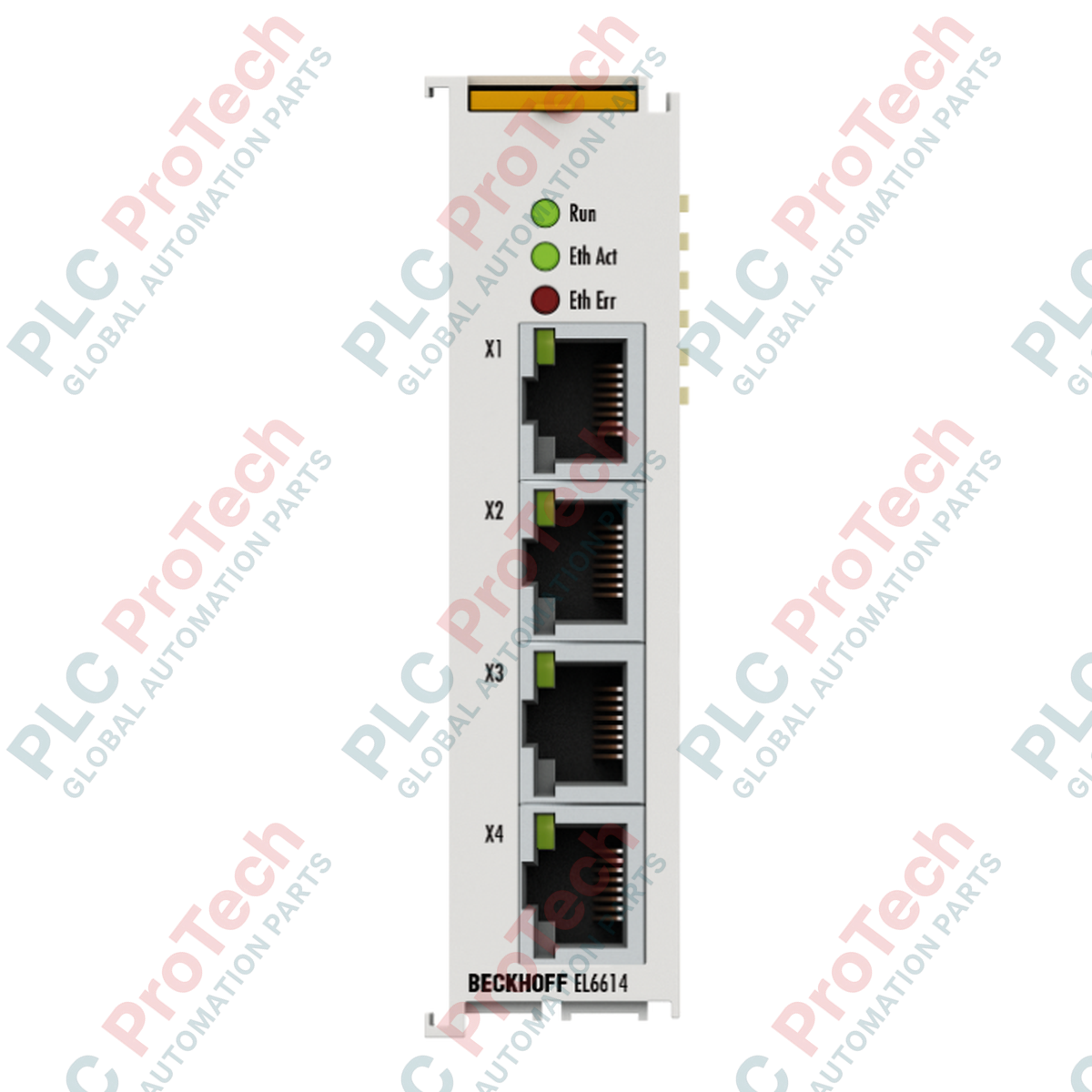

BECKHOFF EL6614 EtherCAT Terminal

Сипаттамасы

BECKHOFF EL6614 - EtherCAT терминалдары жүйесінде пайдалануға арналған 4 портты Ethernet коммутаторы терминалы. Ол негізгі EtherCAT байланысының өнімділігіне немесе циклдік дәлдігіне кедергі келтірмей, стандартты Ethernet негізіндегі трафикті терминалдар желісі арқылы мөлдір түрде бағыттайтын белсенді, орталықтандырылмаған байланыс интерфейсі ретінде қызмет етеді. Store-and-forward коммутация архитектурасы арқылы барлық қосылған түйіндерге пакеттердің сенімді жеткізілуін қамтамасыз етеді.

Бұл ықшам құрылғы өнеркәсіптік компьютерлер, принтерлер, көру сенсорлары және бағдарламалау адаптерлері сияқты сыртқы Ethernet қолдайтын өрістік құрылғыларды басқару ортасына тікелей біріктіреді. BECKHOFF EL6614 басқару шкафындағы дербес коммутатор компоненттеріне қажеттілікті азайтып, жергілікті сым жүргізу топологияларын оңтайландыратын жоғары деңгейде орталықтандырылмаған желі құрылымын қамтамасыз етеді.

Терминал жұмыс қуатын толығымен ішкі E-bus қосылымынан алады, сондықтан өріс жағындағы жүктемені қоректендірудің бөлек желілері қажет емес. Ішкі E-bus пен сыртқы Ethernet желілері арасындағы 500 В сенімді электрлік оқшаулау сигналдарды сенімді ажыратып, жоғарғы деңгейдегі PLC жүйесін өріс жағындағы ықтимал кедергілер мен жер тұйықталу контурларынан қорғайды.

Мүмкіндіктері

• 10BASE-T/100BASE-TX Ethernet қосылымдарын қолдайтын төрт RJ45 физикалық порты.
• IEEE 802.3u auto-negotiation арқылы автоматты баптау мүмкіндігі, 10 немесе 100 Мбит/с жылдамдықта жартылай немесе толық дуплексті жұмысты қамтамасыз етеді.
• Пакеттерді реттелген және сенімді таратуға арналған store-and-forward коммутация режимі.
• Ethernet (IEEE 802.3) негізіндегі барлық байланыс хаттамаларымен толық әрі мөлдір үйлесімділік.
• Алдыңғы панельде орналасқан анық күй индикаторлары арқылы іске асырылатын кіріктірілген аппараттық диагностика.
• Кіріктірілген бағдарламалық мүмкіндіктер, соның ішінде борттық DHCP және BootP сервері.
• Real-Time (RT) Ethernet және publisher/subscriber желілік құрылымдарын кіріктірілген қолдау.

Қолданылуы

• Кеңістігі шектеулі басқару шкафтарына стандартты Ethernet түйіндерін орталықтандырылмаған түрде біріктіру.
• Көру жүйелеріне, диагностикалық терминалдарға және штрихкод сканерлеріне арналған желілік интерфейсті тікелей қамтамасыз ету.
• Бағдарламалау адаптерлері мен инженерлік компьютерлерді енгізу-шығару терминалы сегментіне тікелей уақытша немесе тұрақты қосу.
• Қосымша DIN-рейка коммутаторларынсыз EtherCAT басқару топологияларында стандартты желіні тарату.

Техникалық сипаттамалар

Жалпы

Интерфейс және байланыс

Электрлік және қуат сипаттамалары

Қоршаған орта және механикалық сипаттамалар

Сәйкестік және қауіпсіздік

Қосылымдар / Интерфейстер

Орнату жөніндегі нұсқаулар

1. Монтаждау алдында бүкіл өнеркәсіптік басқару шкафы мен терминал жинағының толық кернеусіздендірілгенін тексеріңіз.
2. Терминалды стандартты 35 мм DIN рейкасына (EN 60715 стандартына сәйкес) орнатыңыз. Іргелес терминалдармен қосарлы саңылау мен кілтті қосылыстың толық бұғаттасуын қамтамасыз етіңіз.
3. Терминал блогын бүйірлік жылжуын болдырмау үшін тиісті механикалық шеткі бекіткіштермен мықтап бекітіңіз.
4. RJ45 ашаларымен жабдықталған стандартты экрандалған бұралған жұпты Ethernet кабельдерін физикалық порттарға тікелей қосып, кабель сегменттерінің ұзындығы 100 м-ден аспайтынын тексеріңіз.
5. EtherCAT желісіне қуатты қайта беріңіз. E-шина арқылы байланыс пен қуаттың дұрыс маршрутизациялануын тексеру үшін алдыңғы панельдегі кіріктірілген диагностикалық жарықдиодтарды бақылаңыз.

Ауыстыру бойынша ұсыныстар

1. Жүйенің қауіпсіз өшірілгенін және E-шинасы мен іргелес модульдерге берілетін қуат көздерінің толық оқшауланғанын тексеріңіз.
2. Ethernet желілерін таңбалап, төрт RJ45 портынан ажыратыңыз.
3. Құлыптау механизмін босатып, терминалды DIN рейкасынан шешіп алыңыз.
4. Ауыстырылатын терминалды DIN рейкасына сырғытып орнатып, шина контактілерінің дұрыс қосылғанын тексеріңіз.
5. RJ45 кабельдерін арнайы порттарына қайта қосып, жүйеге қуат беруді қалпына келтіріңіз. Белсенді желілік маршруттауды растау үшін диагностикалық жарықдиодтардың күйін тексеріңіз.
