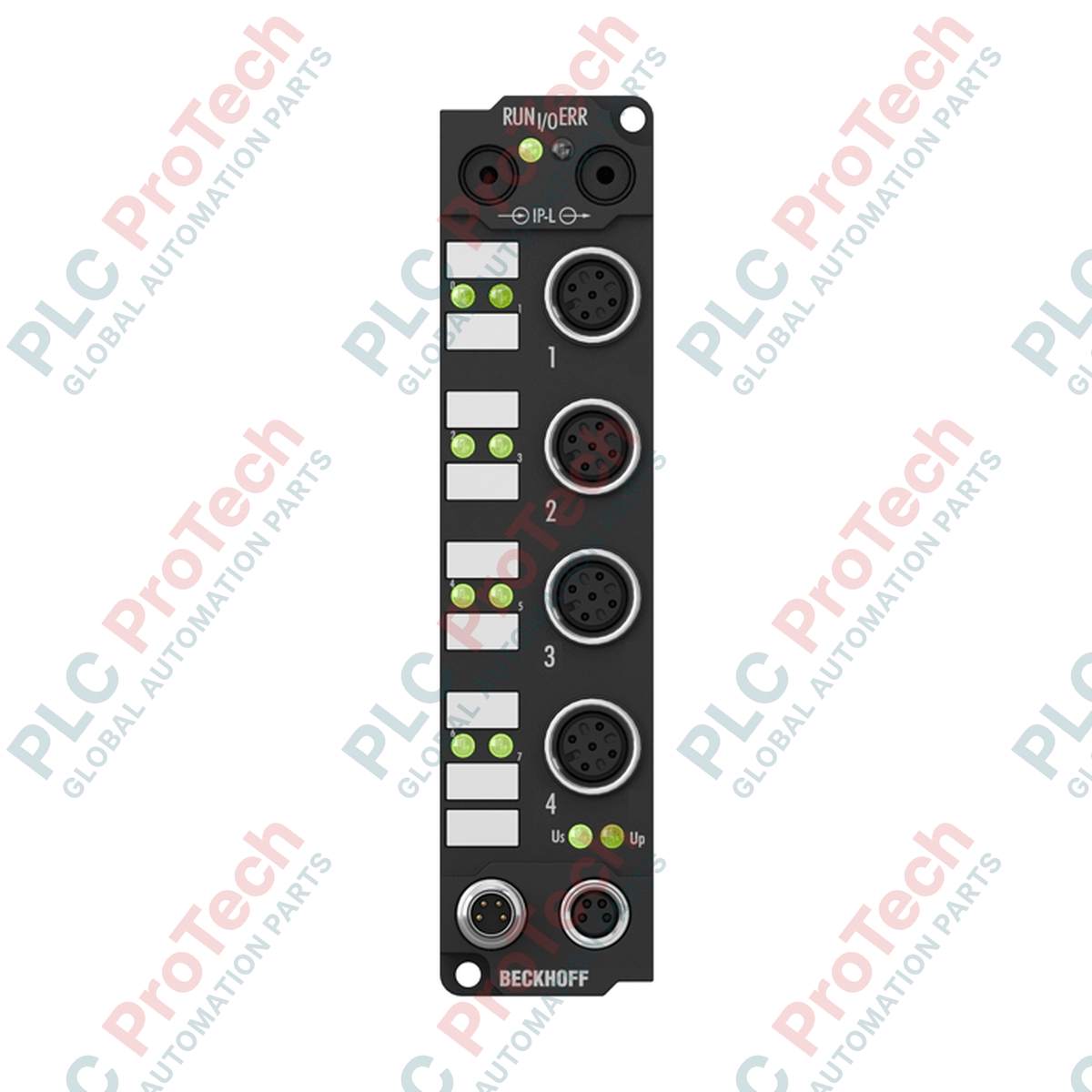

BECKHOFF IE3312 Fieldbus Box кеңейту модулі

Сипаттамасы

BECKHOFF IE3312 - өнеркәсіптік жағдайы ауыр ортада температураны жоғары дәлдікпен өлшеуге арналған орталықтандырылмаған Fieldbus Box кеңейту модулі. Бұл модуль қосымша қорғаныс басқару шкафын қажет етпей, төрт термопараға дейін тікелей қосуға мүмкіндік береді. Beckhoff Fieldbus Box жүйесіндегі кеңейту түйіні ретінде жұмыс істейтін модуль жоғары жылдамдықты, кедергілерге төзімді IP-Link оптикалық талшықты интерфейсі арқылы жоғары ағындық Coupler Box құрылғысына қосылады.

Стандартты M12 бұрандалы қосқыштармен жабдықталған BECKHOFF IE3312 термопара датчиктеріне арналған берік 2 сымды қосылымдарды қамтамасыз етеді. Ол стандартты термопаралардың кең ауқымды түрлерін және сызықтық милливольт (мВ) өлшеулерін қолдайды, бұл машинаға орнатылатын температура мониторингіне икемді біріктіруге мүмкіндік береді. Модульде ішкі суық түйін өтемдеуі бар және жоғары ажыратымдылықпен, ең аз өлшеу белгісіздігімен цифрланған температура мәндерін тікелей жоғары деңгейлі контроллерге жібереді.

Мүмкіндіктері

• Термопаралы температура датчиктеріне оңтайландырылған төрт аналогтық кіріс арнасы.
• Сенімді 2 сымды датчик интерфейсін қамтамасыз ететін M12 бұрандалы қосылу технологиясы.
• J, K, L, B, E, N, R, S, T және U термопара түрлерін, сондай-ақ тікелей мВ өлшеуін қолдайтын әмбебап датчик үйлесімділігі.
• Сенімді әрі кедергілерге төзімді байланысқа арналған жоғары жылдамдықты IP-Link оптикалық талшықты сақина интерфейсі.
• IP65, IP66 және IP67 орталарында пайдалануға арналған берік герметикаланған корпус.
• Температураны дәл өлшеуге арналған кіріктірілген суық түйін өтемдеуі.

Қолданылуы

• Машинаға орнатылатын температураны орталықтандырылмаған түрде өлшеу және процесті бақылау.
• Қатаң әрі ылғалды өнеркәсіптік ортада термопара сигналдарын көпарналы жинау.
• Өндірістегі, пластмасса өңдеу және материалдарды тасымалдау жүйелеріндегі өріс деңгейіндегі жылуды тіркеу.

Техникалық сипаттамалар

Қосылымдар / Интерфейстер

Орнату нұсқаулары

1. Жұмысты бастамас бұрын BECKHOFF IE3312 модулінің жүйе архитектурасы талаптары мен сенсор түрлеріне сәйкес келетінін тексеріңіз.
2. Модульді орнату немесе сымдарын жалғау алдында жүйенің барлық қорек көздерін (US басқару кернеуі және UP қосалқы қорегі) токтан ажыратыңыз.
3. Модульді белгіленген бекіту саңылаулары арқылы тегіс бетке мықтап орнатыңыз. Модульді әртүрлі қалыпта орнатуға болады.
4. IP-Link талшықты-оптикалық кабельдерін белгіленген жіберу және қабылдау порттарына қосып, дұрыс тураланғанын және берік, шертіп бекітілетін қосылым жасалғанын тексеріңіз.
5. Өлшеу ауытқуын болдырмау үшін термопара сенсорларын жоғары сапалы компенсацияланған термопара ұзартқыш кабельдерін пайдаланып, M12 бұрандалы ұяшықтарына жалғаңыз.
6. 24 V DC қорек кернеуін M8 қорек беру коннекторы арқылы қосыңыз. Бірнеше құрылғыны қосқан кезде, келесі модульге баратын кейінгі қоректі M8 ұялық портынан жүргізіңіз.
7. Пайдаланылмайтын барлық M12 және M8 қосылу порттары IP65/66/67 физикалық қорғаныс дәрежесін сақтау үшін тиісті қорғаныс қақпақтарымен жабылғанын тексеріңіз.
8. Қуатты қосып, TwinCAT немесе тиісті fieldbus master конфигурациялау құралы арқылы жүйе деңгейінде іске қосу жұмыстарын орындаңыз.

Ауыстыру бойынша ұсыныстар

Ақаулы модульді ауыстырған кезде, ажырату алдында қолданыстағы физикалық арналар сәйкестігін және қуатты тізбектеп қосу сызбасын жазып алыңыз. Ауыстырылатын BECKHOFF IE3312 құрылғысы алдыңғы модульде қолданылған термопара сенсорының нақты түріне (мысалы, әдепкі Type K немесе реттелетін түрі) сәйкес конфигурацияланғанына көз жеткізіңіз. Бастапқы мінез-құлықты дәл қалпына келтіру үшін контроллердің процесс кескінінде сенсорды таңдауды, сүзгі параметрлерін және түрлендіру жылдамдықтарын реттеңіз.
