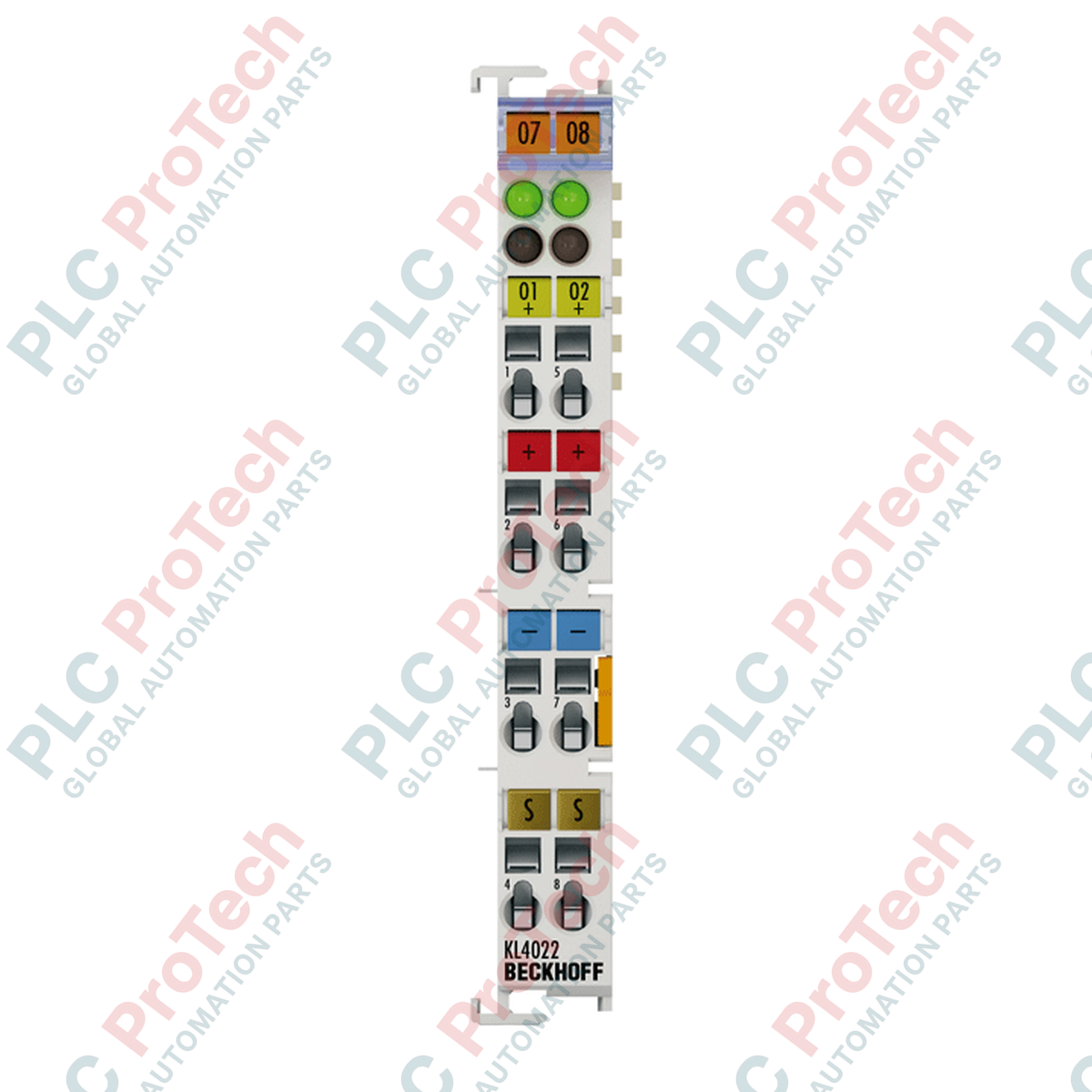

BECKHOFF KS4022 шина терминалы

SKU KS4022

In stock

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: KS4022
Origin Germany
Product Type: Шина терминалдары
Payment: T/T, Western Union
Weight: 0.08 kg
Dimensions: 6.8 cm x 1.2 cm x 10.0 cm
Shipping port: Xiamen
Warranty: 12 months

Product Description

Сипаттама

BECKHOFF KS4022 — модульдік Bus Terminal жүйесінде өнеркәсіптік басқару сигналдарын қалыптастыруға арналған екі арналы аналогтық шығыс шиналық клеммасы. Бір ұшты технологияны пайдалана отырып, клемма автоматтандыру контроллерінен келетін екілік басқару мәндерін стандартталған аналогтық процесс сигналдарына түрлендіреді. Ол K-bus арқылы стандартты Beckhoff Bus Terminal конфигурацияларына үздіксіз біріктіріліп, процесс деректерін алмасуды қамтамасыз етеді және далалық деңгей мен ішкі жүйелік шина арасында гальваникалық оқшаулауды жүзеге асырады.

Қосылатын сымдар деңгейлерімен жабдықталған KS4022 клеммалық блоктарды далалық сымдарға кедергі келтірмей ажыратуға мүмкіндік беріп, орнату мен техникалық қызмет көрсетуді жеңілдетеді. Бұл құрылым сенімді аналогтық басқаруды, стандартты 35 мм DIN-рейкасына орнатуды және орталықтандырылмаған автоматтандыру орталарында тұрақты сигналды кондициялауды қажет ететін өнеркәсіптік басқару архитектураларын қолдайды.

Мүмкіндіктері

Бір ұшты технологиясы бар екі тәуелсіз аналогтық шығыс арнасы
Өнеркәсіптік жетектерге арналған стандартталған 4–20 мА сигнал тогын қалыптастыру
Процестерді дәл басқаруға арналған 12 биттік бастапқы ажыратымдылық
Барлық KSxxxx сериялы шиналық клеммаларына арналған қосылатын сымдар деңгейі
Шиналық қосқыштармен немесе ендірілген контроллерлермен деректер алмасуға арналған K-bus байланыс интерфейсі
K-bus пен сигнал кернеуі арасындағы 500 В номиналды электрлік оқшаулау
Стандартты 35 мм DIN-рейкасына орнатуға арналған ықшам клеммалық корпус

Қолданылуы

Аналогтық ток жетектерін қажет ететін өнеркәсіптік процестерді басқару жүйелері
Клапандардың орналасуын және пропорционалды реттеу контурларын басқару
Жылдамдық пен жиілік түрлендіргіштеріне арналған эталондық мәндерді қалыптастыру
Beckhoff Bus Terminal түйіндерін пайдалана отырып, машиналарды орталықтандырылмаған автоматтандыру

Техникалық сипаттамалар

Жалпы ақпарат

Параметр	Техникалық сипаттама
Өндіруші	BECKHOFF
Нақты моделі	KS4022
Өнім түрі	Шиналық клемма
Конструкциялық түрі	Қосылатын сымдар деңгейі бар клеммалық корпус
Корпус материалы	Поликарбонат
Шыққан елі	Германия

Сигнал және енгізу/шығару

Параметр	Техникалық сипаттама
Шығыстар саны	2
Технология	Бір ұшты
Сигнал тогы	4–20 мА
Жүктеме кедергісі	< 500 Ом
Ажыратымдылық	12 бит
Түрлендіру уақыты	~ 1,5 мс
Шығыс қатесі	< ±0,1 % (соңғы мәнге қатысты)
Процесс кескінінің биттік ені	Шығыс: 2 x 16 бит деректер (қосымша 2 x 8 бит басқару/күй)

Электрлік сипаттамалар

Параметр	Техникалық сипаттама
Қуат көзі	Қуат түйіспелері арқылы 24 V DC (балама: KL9515 қуат көзі терминалымен 15 V DC)
Қуат түйіспелерінің тұтынатын тогы	Әдетте 50 mA + жүктеме
K-bus тұтынатын ток	Әдетте 60 mA
Қуат түйіспелерінің ток жүктемесі	Imax: 10 A
Электрлік оқшаулау	500 V (K-bus / сигнал кернеуі)

Қосылу технологиясы

Параметр	Техникалық сипаттама
Қосылым түрі	Бұрауышпен іске қосылатын серіппе (алынбалы сым қосылымы)
Өткізгіш қимасы (бірталшықты / көпталшықты)	0,08–1,5 mm²
Өткізгіш қимасы (көпталшықты)	0,14–1,5 mm²
Өткізгіш қимасы, AWG	AWG 28–16
Аршу ұзындығы	9–10 mm

Механикалық және қоршаған орта сипаттамалары

Параметр	Техникалық сипаттама
Механикалық және қоршаған орта сипаттамалары	6,8 cm x 1,2 cm x 10,0 cm
Өлшемдері (L x W x H)	0,08 kg
Монтаждау	Құлыппен, EN 60715 стандартына сәйкес келетін 35 мм DIN бағыттауышына
Қорғаныс дәрежесі	IP20
Жұмыс температурасының ауқымы	-25–+60 °C
Сақтау температурасының ауқымы	-40–+85 °C
Салыстырмалы ылғалдылық	95 %, конденсациясыз
Дірілге / соққыға төзімділік	EN 60068-2-6 / EN 60068-2-27 стандарттарына сәйкес келеді
ЭМС иммунитеті / сәуле шығару	EN 61000-6-2 / EN 61000-6-4 стандарттарына сәйкес келеді

Рұқаттар мен сертификаттар

Параметр	Техникалық сипаттама
Рұқсаттар / таңбалаулар	CE, UL, ATEX, DNV GL
Ex таңбалануы	II 3 G Ex nA IIC T4 Gc

Монтаждау нұсқаулары

Кез келген механикалық немесе электрлік монтаждау жұмысын орындамас бұрын бүкіл басқару жүйесінің кернеуден ажыратылғанына көз жеткізіңіз.
Монтаждау бағыттауышының EN 60715 стандартына сәйкес келетін стандартты 35 мм DIN бағыттауышы екенін және оның сенімді жерге тұйықталғанын тексеріңіз.
BECKHOFF KS4022 модулін DIN бағыттауышына жарамды шина муфтасының, ендірілген компьютердің немесе алдыңғы терминалдың жанына басыңыз; қатарлас туралау үшін қос ұя мен кілтті қосылымды пайдаланыңыз.
Өріс сымдарын жарамды бұрауышпен қосылатын серіппелі қысқыштарға жалғаңыз және өткізгіштің 9–10 мм ұзындықта дұрыс аршылғанын қамтамасыз етіңіз.
Жүйеге қуат бермес бұрын қуат түйіспелеріне 24 V DC қуат көзінің және K-bus қосылымының дұрыс орнатылғанын тексеріңіз.
Жүйені іске қосу кезінде аналогтық шығыс сигналдары мен процесс деректерінің сәйкестігін контроллерді инженерлік бағдарламалық құралы арқылы функционалдық тексеруден өткізіңіз.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the BECKHOFF KS4022 and how does it function in an automation system?

The BECKHOFF KS4022 is a two-channel analog output bus terminal designed for generating standardized control signals in industrial environments. It converts binary control values from the automation controller into precise 4 to 20 mA analog process signals using single-ended technology. The unit integrates smoothly into modular Bus Terminal configurations via the K-bus while providing 500 V electrical isolation.

What are the core electrical and signal specifications of the KS4022?

The BECKHOFF KS4022 features two independent output channels delivering a 4 to 20 mA signal current with a native 12-bit resolution. It operates with a conversion time of approximately 1.5 ms and supports a load impedance of less than 500 ohms. Power is supplied via 24 V DC power contacts, drawing a typical current of 50 mA plus the connected field load.

How is the BECKHOFF KS4022 installed and wired in a control cabinet?

The BECKHOFF KS4022 is designed for standard 35 mm DIN rail mounting in compliance with EN 60715 guidelines. It utilizes pluggable wiring levels with spring-actuated terminals that accept solid or fine-stranded conductors ranging from AWG 28 to 16. This pluggable design allows technicians to disconnect terminal blocks easily without disturbing existing field wiring during maintenance.

What environmental conditions and safety ratings are supported by this terminal?

The BECKHOFF KS4022 features an IP20 protection rating and operates reliably within a temperature range of -25 to +60 °C. It meets rigorous industrial standards for vibration, shock resistance, and electromagnetic compatibility. Additionally, it holds multiple hazardous location approvals, including ATEX certification for Zone 2 explosive atmospheres.
