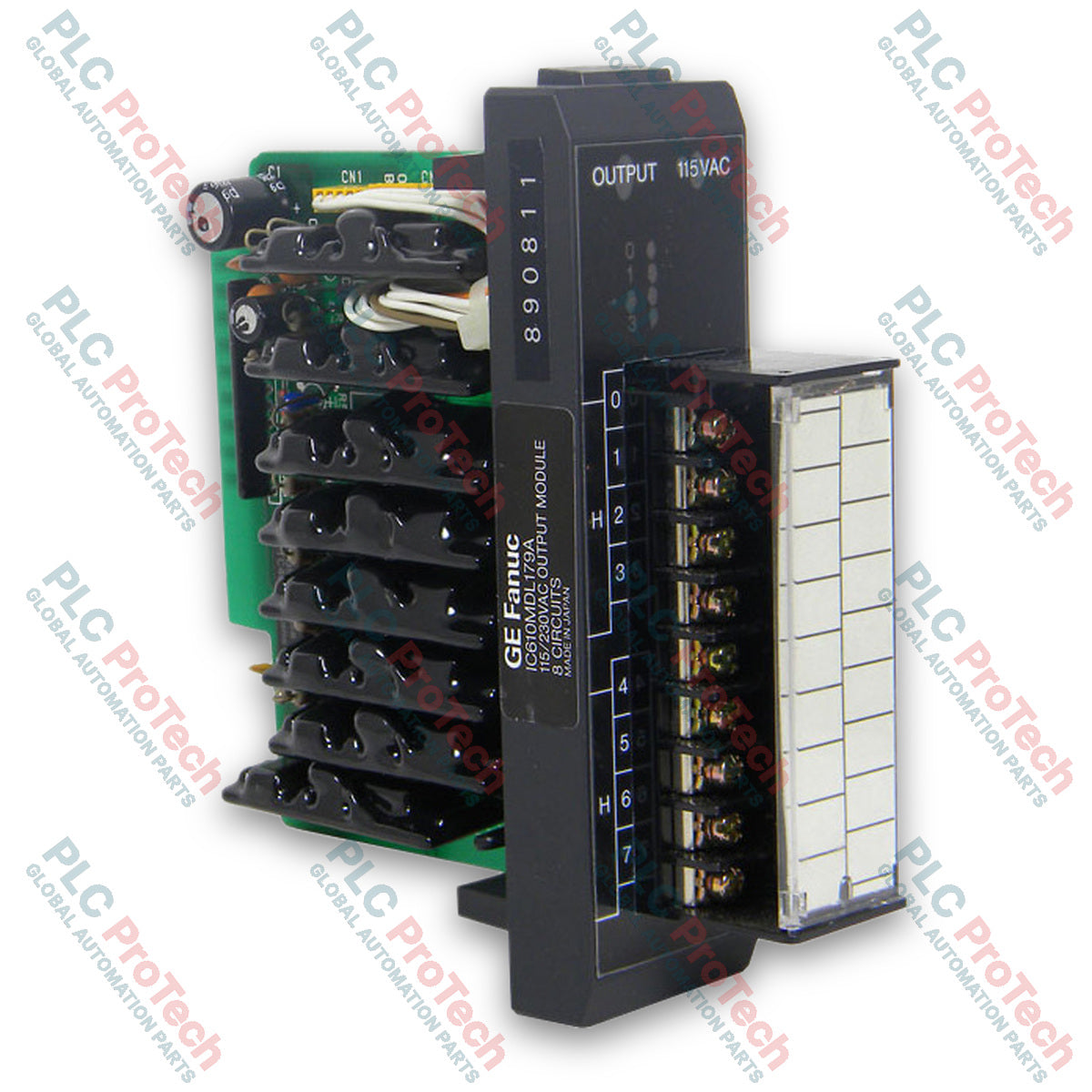

General Electric IC610MDL179 Series One айнымалы ток шығыс модулі

Сипаттамасы

General Electric IC610MDL179 - пайдаланушы ұсынатын ҚОСУ/ӨШІРУ жүктемелерін басқаруға арналған 8 дискретті шығыс тізбегі бар Series One 115/230V AC шығыс модулі. Сенімді өнеркәсіптік автоматтандыру жұмысына әзірленген бұл модуль реле катушкалары, № 3 өлшемге дейінгі қозғалтқыш іске қосқыштары, электромагниттік клапандар және көрнекі индикатор шамдары сияқты индуктивті және резистивті жүктемелерді тиімді басқарады. 8 жеке шығыс нүктесі әрқайсысы 4 тізбектен тұратын 2 оқшауланған топқа бөлінген, сондықтан панель архитектурасының талаптарына қарай әр топқа бөлек қуат көздерін жалғауға болады.

Жинақтауды және техникалық қызмет көрсетуді жеңілдететін алынбалы клеммалық тақтамен жабдықталған IC610MDL179 жеке логикалық жақтағы тізбек индикаторлары бар қатты күйлі коммутацияны пайдаланып, жұмыс күйін көрсетеді. 4 тізбектен тұратын әр топ ішінен дәнекерленген 5 амперлік сақтандырғышпен қорғалған. Модуль ескі GE Series One PLC тіректеріне оңай біріктіріліп, дискретті басқару қолданбаларында дәл әрекет ету уақытын және сенімді оқшаулауды қамтамасыз етеді.

Ерекшеліктері

• 2 оқшауланған 4 арналы топқа бөлінген 8 дискретті AC шығыс тізбегі
• 47-63 Гц жиілікте 80-264V AC жұмыс кернеуінің диапазоны
• Әр нүктеге арналған 1A максималды үздіксіз ток номиналы
• Күйді нақты уақытта бақылауға арналған логикалық жақтағы тізбек индикаторлары
• Кіріктірілген қорғаныс: қос 5A ішкі дәнекерленген сақтандырғыш (әр 4 тізбекті топқа біреуден)
• Жылдам орнатуға және нысандағы сымдарды оңай ауыстыруға арналған алынбалы клеммалық тақта
• Қатты күйлі коммутация: ӨШІРУДЕН ҚОСУҒА 1ms және ҚОСУДАН ӨШІРУГЕ 9ms жылдам әрекет ету уақыты

Қолданылуы

• № 3 өлшемге дейінгі өнеркәсіптік қозғалтқыш іске қосқыштарын басқару
• AC релесі мен контактор катушкаларын коммутациялау
• Пневматикалық және гидравликалық электромагниттік клапандарды басқару
• Панель күйінің индикатор шамдары мен дыбыстық сигналдарын басқару
• Ескі GE Series One автоматтандыру жүйелерін жаңарту және техникалық қызмет көрсету кезінде ауыстыру

Техникалық сипаттамалары

Қосылымдар / интерфейстер

Нысандағы сымдар модульдің алдыңғы жағындағы кіріктірілген алынбалы клеммалық тақта арқылы жалғанады. 0-ден 3-ке дейінгі клеммалар алғашқы 4 шығыстан тұратын топқа, ал 4-тен 7-ге дейінгі клеммалар екінші 4 шығыстан тұратын топқа сәйкес келеді. AC қуат көзінің фазалық қосылымдары әр топ үшін ішкі жағынан біріктірілген, ал пайдаланушы жүктемелері модульдің шығыс клеммалары мен нөлдік қайтарым арасына тізбектей жалғанады.

Орнату жөніндегі нұсқаулар

• Модульді орнату немесе алу алдында тіректің барлық қуаты ажыратылғанына көз жеткізіңіз.
• Жүктеме тізбектерін қоректендіретін сыртқы пайдаланушы қуат көздерінің тиісті сақтандырғыштармен қорғалғанын және 80-264V AC жұмыс диапазонына сай номиналданғанын тексеріңіз.
• Сенімді электрлік түйіспені сақтау үшін алынбалы клеммалық тақтаның берік орнатылғанына және бекіту бұрандаларының тартылғанына көз жеткізіңіз.
• Қызудың шамадан тыс артуын болдырмау үшін жоғары қоршаған орта температурасында бірнеше тізбекті бір уақытта пайдаланған кезде жүктемені азайту нұсқауларын сақтаңыз.
