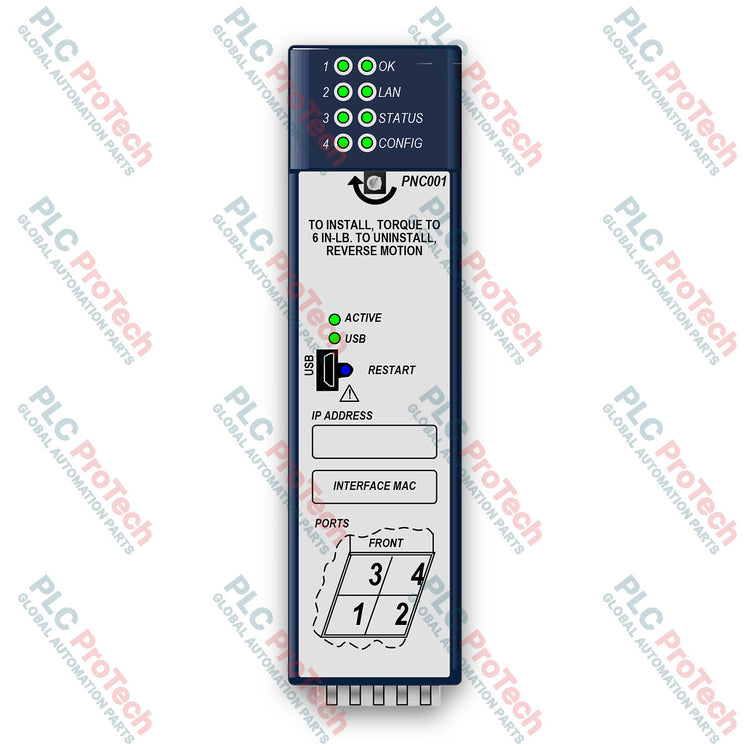

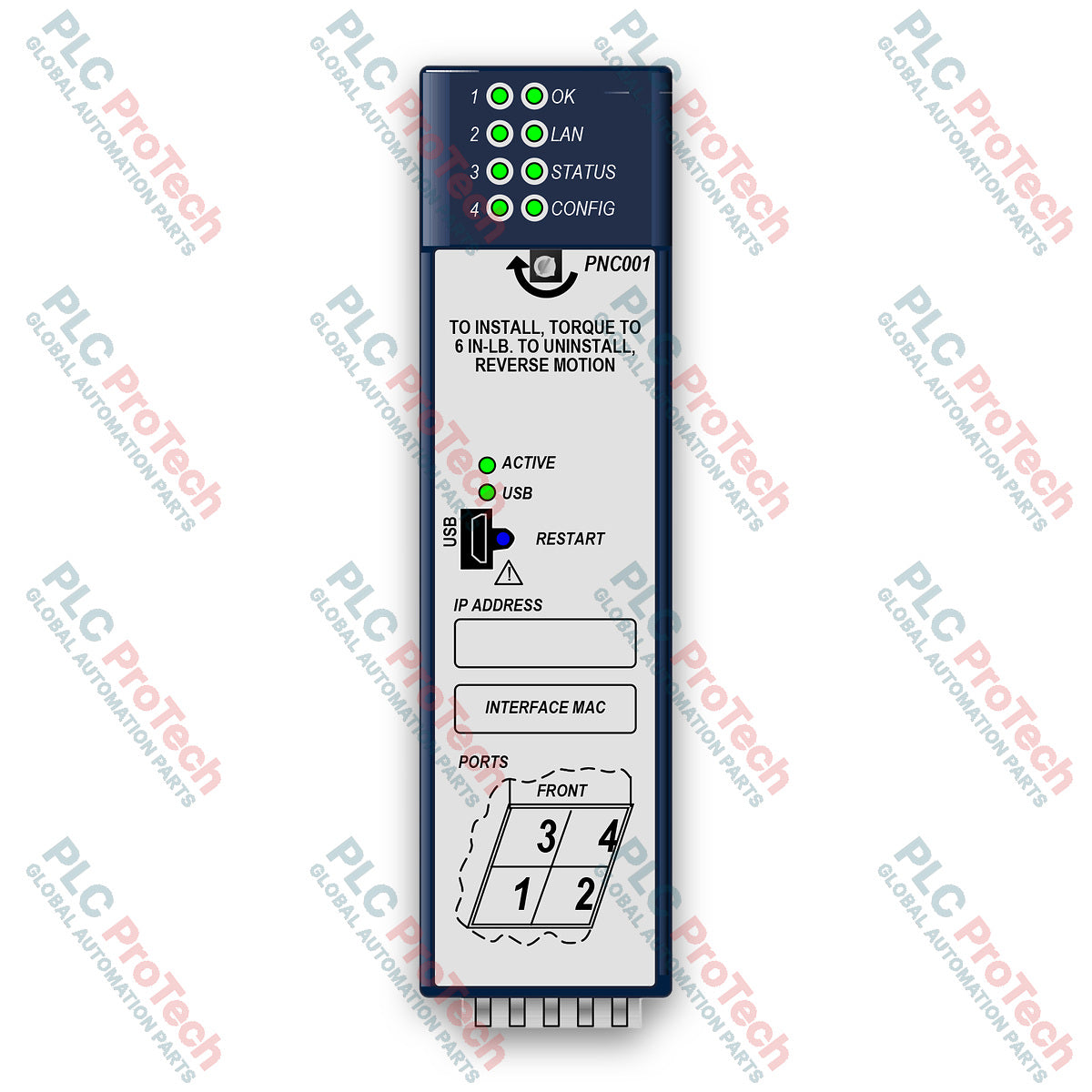

General Electric IC695PNC001 PACSystems Rx3i PROFINET контроллер модулі

Сипаттамасы

General Electric IC695PNC001 - PACSystems RX3i контроллері платформасына арнайы әзірленген, өнімділігі жоғары PROFINET Controller (PNC) модулі. Ол RX3i контроллерін жоғары жылдамдықты PROFINET жергілікті желісіне үздіксіз қосып, 100 Мбит/с және 1 Гбит/с жылдамдықтарында жұмыс істейтін PROFINET I/O Version 2.2 I/O Controller ретінде сертификаттау үшін қажетті барлық функцияларды, қызметтерді және хаттамаларды ұсынады.

Бұл модуль төрт коммутацияланатын Ethernet портынан тұрады: олардың екеуі 8 өткізгішті RJ-45 экрандалған есулі жұпты 10/100/1000 Мбит/с мыс интерфейстері, ал екеуі пайдаланушы ұсынатын SFP оптикалық құрылғыларына арналған Small Form-factor Pluggable (SFP) слоттары. Ол жұлдызша, сақина және тізбекті желі топологияларын, сондай-ақ ақауларға төзімді желі архитектураларына арналған кіріктірілген Media Redundancy Protocol (MRP) мүмкіндіктерін қолдайды.

Өнеркәсіптік автоматтандыру желілеріне үздіксіз біріктіруге арналған IC695PNC001 құрамында командалық жол диагностикасына арналған кіріктірілген micro USB порты, уақыт белгісі қойылған дәл диагностиканы қамтамасыз ететін RX3i CPU-мен ішкі сағатты синхрондау және жүйе қуатын өшірмей қызмет көрсетуді жеңілдететін қолмен қайта іске қосу батырмасы бар.

Мүмкіндіктері

• 1 Гбит/с-қа дейінгі жылдамдықтарды қолдайтын PROFINET Version 2.2 General Class A I/O Controller қолдауы
• Төрт коммутацияланатын Ethernet порты: екі 10/100/1000 Мбит/с RJ-45 мыс порты және екі SFP слоты
• Жұлдызша, сақина (MRP) және сызықтық желі топологияларын қолдайды
• micro USB порты немесе telnet арқылы қолжетімді кіріктірілген Command Line Interface (CLI)
• Уақыт белгісі қойылған дәл диагностика үшін RX3i CPU-мен синхрондалған ішкі сағат
• Қуатты өшіріп-қоспай контроллерді қолмен қайта жүктеуге арналған физикалық қайта іске қосу батырмасы
• Модуль күйін, LAN трафигін, конфигурацияны және әр порттың қосылымын көрсететін толық LED индикаторлары

Қолданылуы

• Жоғары жылдамдықты өнеркәсіптік Ethernet желілері және үлестірілген I/O басқару
• Детерминистік PROFINET байланысын қажет ететін PACSystems RX3i PLC автоматтандыру архитектуралары
• Жұмыс үздіксіздігін барынша арттыру үшін резервтелген сақина топологияларын пайдаланатын зауыттық автоматтандыру желілері
• Proficy Machine Edition арқылы үшінші тараптың PROFINET I/O құрылғыларын біріктіретін процесті басқару жүйелері

Техникалық сипаттамалары

Қосылымдар / Интерфейстер

• Port 1 & Port 2: 10/100/1000 Мбит/с Ethernet қолдайтын 8 өткізгішті RJ-45 экрандалған есулі жұп коннекторлары.
• Port 3 & Port 4: үйлесімді оптикалық трансивер модульдеріне арналған SFP слоттары (мыс немесе талшықты-оптикалық SFP нұсқалары).
• Micro USB порты: жүйені баптауға, диагностикаға және Command Line Interface интерфейсіне қол жеткізуге арналған арнайы интерфейс.
• Backplane коннекторы: негізгі RX3i CPU сөресіне орнатуға арналған тікелей интерфейс.

Орнату нұсқаулары

• Модульді Universal Backplane (мысалы, IC695CHS007, CHS012 немесе CHS016) пайдаланып, RX3i жүйесінің негізгі (CPU) сөресіне орнату керек.
• Аймақтың жіктелуі рұқсат етсе, қуат қосулы күйде ыстық ауыстыру арқылы орнатуды және алуды қолдайды.
• EMC сәуле шығару стандарттарына сәйкестікті қамтамасыз ету үшін 1 Гбит/с жұмыс режимінде экрандалған Ethernet кабелін пайдаланыңыз.
• Стандартты өнеркәсіптік орталар үшін кемінде IP20 немесе NEMA Type 1 қорғаныс дәрежесін қамтамасыз ететін тиісті металл қаптамаға орнатыңыз.
