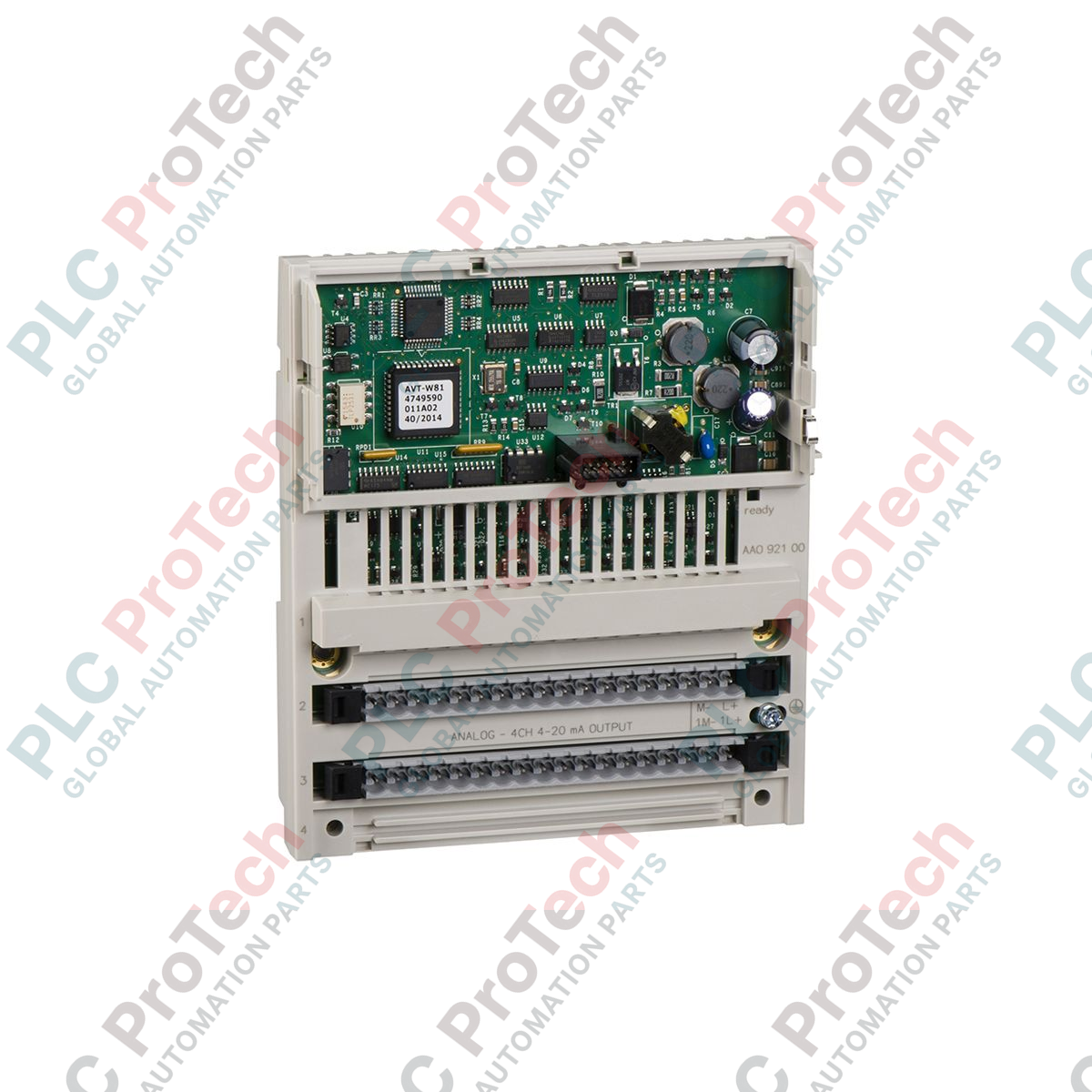

Schneider Electric 170AAO92100 Modicon Momentum аналогтық шығыс модулі

Сипаттамасы

Таратылған басқару архитектураларында контур тогын дәл басқаратын Schneider Electric 170AAO92100 құрылғысы Modicon Momentum сериясындағы сенімділігі жоғары 4 арналы аналогтық шығыс модулі болып табылады. Бұл жабдық процессордан немесе желілік адаптерден келетін цифрлық басқару сигналдарын 4–20 мА аналогтық шығыстарға түрлендіріп, басқару клапандарына, жылдамдығы реттелетін жетектерге, атқарушы механизмдерге және аналогтық индикаторларға үздіксіз қосылуға мүмкіндік береді. Модульдік икемділік үшін жасалған бұл құрылғы Momentum байланыс адаптеріне немесе процессор негізіне тікелей бекітіледі, осылайша далалық сымдардың күрделілігін азайтып, басқару шкафындағы панель кеңістігін тиімді пайдаланады.

Мүмкіндіктері

• Төрт тәуелсіз арна: Көпарналы шығыс мүмкіндіктері бір уақытта төрт бөлек 4–20 мА далалық контурға дейін басқаруға мүмкіндік береді.
• Модульдік архитектура: Modicon Momentum желілік адаптерлерімен (соның ішінде Modbus TCP, Modbus Plus және PROFIBUS) немесе жергілікті процессор адаптерлерімен тікелей біріктіріледі.
• Жоғары ажыратымдылықтағы түрлендіру: Дәлдігі жоғары 12 биттік цифрлық-аналогтық түрлендіргіш сыртқы аналогтық далалық құрылғыларды ұсақ қадаммен басқаруды қамтамасыз етеді.
• Жұмыс кезінде ауыстыру мүмкіндігі: Үйлесімді негіздермен бірге пайдаланылғанда, бүкіл жүйедегі байланысты үзбей, нысан деңгейінде қызмет көрсетуге мүмкіндік береді.
• Күйді кіріктірілген диагностикалау: Алдыңғы панельдегі жарықдиодты индикатор белсенді іске қосу кезінде жабдық күйін тексеруді және арна ақауларын оқшаулауды жеңілдетеді.

Қолданылу салалары

• Реттеуші клапандар: Химиялық және су тазарту нысандарындағы пневматикалық әрі электрлік клапандардың орналасуын дәл реттеу.
• Жиілік түрлендіргішінің жылдамдығын беру: Конвейер жүйелері мен сорғы станцияларындағы айнымалы жиілік жетектерінің жылдамдығын динамикалық басқару.
• Қашықтағы нысанды тарату: Үлкен өндірістік алаңдарды қамтитын орталықтандырылмаған енгізу/шығару желілеріндегі стандартталған аналогтық далалық сигнал беру.
• SCADA интеграциясы: Аспаптар дисплейлері мен қоршаған ортаны тіркеу жүйелері үшін жергілікті аналогтық сигналды қалпына келтіру.

Техникалық сипаттамалар

Тәжірибелік инженерлік тұжырымдар

Балама модельдер және үйлесімділік

Бұл модуль бұрынғы Momentum далалық шинасы архитектураларында тікелей орнатылатын алмастырғыш ретінде жұмыс істейді. Ескі жүйелерді Ethernet адаптерлері арқылы заманауи Modicon M580 контроллерлеріне көшіру кезінде желілік адаптердің бас модулінің микробағдарламасы 170AAO92100 модулі сәйкестендіретін 12 биттік диагностикалық регистрлерді қолдайтынын тексеріңіз. Бұл жабдықты жинақтау кезіндегі жүйе конфигурацияларының сәйкессіздігін болдырмайды.

Қолданудағы қиындықтар және инженерлік ескертпелер

Далалық қондырғылардағы ақаулардың жиі кездесетін себептерінің бірі — сыртқы 24 VDC тізбек қуатының жоғалуы. Модульдің ішкі логикасы желілік негіз адаптері арқылы қуаттала беретіндіктен (шина байланысы белсенді күйде қалады), сыртқы тізбек қуаты көзінің істен шығуы шығыстарды 0 mA мәніне түсіреді. Бұл төменгі шек — 4 mA-дан төмен мәнге жеткенде, төменгі ағын құрылғыларының сигнал жоғалуын сымның үзілуі ретінде түсіндіруіне әкелуі мүмкін.

Іске қосу және сымдарды жалғау бойынша кеңестер

Электромагниттік индукцияның шығыс мәндерін бұрмалауына жол бермеу үшін 4–20 mA далалық кабельдерін жоғары кернеулі айнымалы ток қозғалтқыш желілерінен әрдайым алшақ жүргізіңіз. Кабель экрандамасын тек жергілікті панельдегі бір нүктелі жерге тұйықтау нүктесіне жалғаңыз. Жерге тұйықтау контурларындағы ток кедергілерін болдырмау үшін экрандаманы екі ұшынан да жерге тұйықтауға болмайды.
