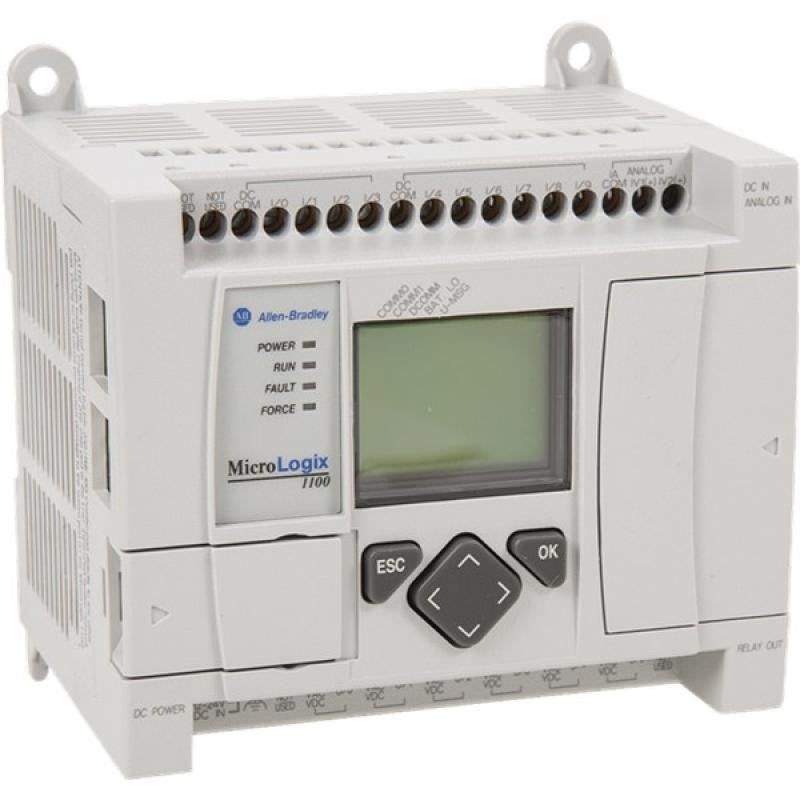

Pemalog suhu berasaskan MicroLogix 1100 kekal sebagai corak praktikal untuk skid proses terma kecil yang memerlukan penggera setempat, interlock pintu dan fail sejarah CSV tanpa melabur dalam susunan PAC dan SCADA penuh. Senarai bahan yang biasa digunakan merangkumi pengawal 1763-L16BBB, modul input analog 1762-IF4 untuk gelung pemancar 4–20 mA, pengembangan diskret seperti 1762-IQ16 atau 1762-IQ8W6 untuk sesentuh medan, serta stesen AdvancedHMI (atau HMI .NET yang serupa) yang merekod fail CSV kerana MicroLogix 1100 tidak mempunyai fungsi pembalakan data kad SD terbina dalam.

Skalakan saluran analog dengan teliti. Pemancar PT-100 biasa yang merangkumi 0 hingga 100 °C melalui 4–20 mA menghasilkan kiraan mentah sekitar 5529 hingga 27648 pada 1762-IF4 apabila dikonfigurasikan untuk format data yang sesuai. Gunakan arahan SCP untuk memetakan julat mentah tersebut kepada unit kejuruteraan 0.0 hingga 100.0 °C. Dokumentasikan titik hujung mentah yang tepat daripada sumber arus terkalibrasi semasa pentauliahan; jangan bergantung semata-mata pada kiraan teori jika penapis saluran atau bit format data berbeza dalam konfigurasi I/O anda.

Logik kawalan dan perlindungan

Gunakan had kadar perubahan dalam ladder supaya hingar atau pemancar yang rosak tidak menghantar lonjakan mustahil kepada PID atau blok penggera. Pengapit per imbasan yang mudah pada delta unit kejuruteraan, atau purata bergerak sebelum pembanding penggera, sudah memadai untuk kebanyakan tangki kelompok. Laksanakan penutupan suhu berlebihan pada 95 °C yang mematikan pengupaya pemanasan dan mengunci kerosakan sehingga operator melakukan tetapan semula. Sambungkan interlock pintu pada N2 (atau input diskret berkaitan keselamatan yang setara seperti yang ditetapkan oleh penilaian risiko anda) supaya pembukaan penutup atau pintu proses memaksa gegelung pemanas dan gegelung keizinan pergerakan dimatikan tanpa mengira output PID suhu.

RawMin  := 5529    ; contoh titik hujung 4 mA
RawMax  := 27648   ; contoh titik hujung 20 mA
EngMin  := 0.0     ; darjah C
EngMax  := 100.0   ; darjah C
SCP(RawTemp, RawMin, RawMax, EngMin, EngMax, Temp_C)

; contoh ambang penutupan OT
if Temp_C >= 95.0 then OT_Shutdown := 1;

Gambaran peruntukan I/O

Pembalakan CSV tanpa SD terbina dalam

Oleh sebab MicroLogix 1100 tidak boleh menulis katalog SD secara setempat, letakkan fungsi pembalakan pada komputer HMI. AdvancedHMI boleh menyoal suhu, titik tetapan, keadaan penutupan OT dan bit interlock pintu pada selang tetap, kemudian menambah baris CSV dengan cap masa. Pastikan kadar tinjauan munasabah berbanding pemalar masa terma; pembalakan setiap setengah saat pada tangki 500 gelen membazirkan ruang cakera tanpa menambah pemahaman, manakala selang 10 saat mungkin terlepas kejadian pemanas melampau yang pantas pada blok kecil. Simpan fail mengikut hari dan sertakan masa sebenar pengawal atau masa PC HMI secara jelas dalam pengepala supaya audit kekal dapat dipertahankan.

Langkah pentauliahan

1. Konfigurasikan saluran 1762-IF4 untuk 4–20 mA dan sahkan kiraan mentah pada 4 mA dan 20 mA menggunakan penentukur gelung.
2. Masukkan titik pecah SCP (kira-kira 5529–27648 kepada 0–100 °C) dan sahkan skala pertengahan pada 12 mA ≈ 50 °C.
3. Laraskan had kadar perubahan supaya ujian langkah tidak menyebabkan penggera bergetar.
4. Paksa suhu melebihi 95 °C dalam ujian terkawal dan sahkan penutupan OT serta tingkah laku penguncian.
5. Buka interlock pintu pada N2 dan sahkan output pemanasan terpadam walaupun PID suhu masih meminta pemanasan.
6. Mulakan pembalakan CSV AdvancedHMI dan sahkan kandungan fail selepas tiga puluh minit operasi.

Pemeriksaan trend, penggera dan CSV sebelum pelepasan

Bit format data IF4 yang tidak betul menghasilkan julat mentah yang menjadikan pemetaan teori 5529–27648 tidak berguna—sentiasa lakukan pengukuran. Sumber analog terapung dan andaian beban 250 Ω yang tiada pada sesetengah pemancar menghasilkan ralat ofset yang kelihatan seperti kesilapan SCP. PC HMI yang masuk mod tidur atau menukar dongel USB-Ethernet menyebabkan jurang CSV yang disalahkan oleh operator kepada PLC. Anggap pemalog sebagai satu sistem: penskalaan pengawal, interlock diskret dan fail pada PC mesti disahkan bersama.

Seni bina ini sengaja sederhana, namun menyediakan rekod terma yang boleh diambil tindakan untuk skid OEM dan bangku makmal. Apabila aplikasi kemudiannya melebihi had memori MicroLogix atau sambungan Ethernet, julat SCP, ambang OT dan falsafah interlock yang sama boleh dipindahkan dengan lancar ke sistem PLC & PAC yang lebih besar sambil mengekalkan kebiasaan operator dengan aliran kerja CSV.
