Modul Output Binari Keselamatan ABB 07 DO 90-S GJR5 2508 00 R202 AC31-S

Kawalan Output Keselamatan Industri

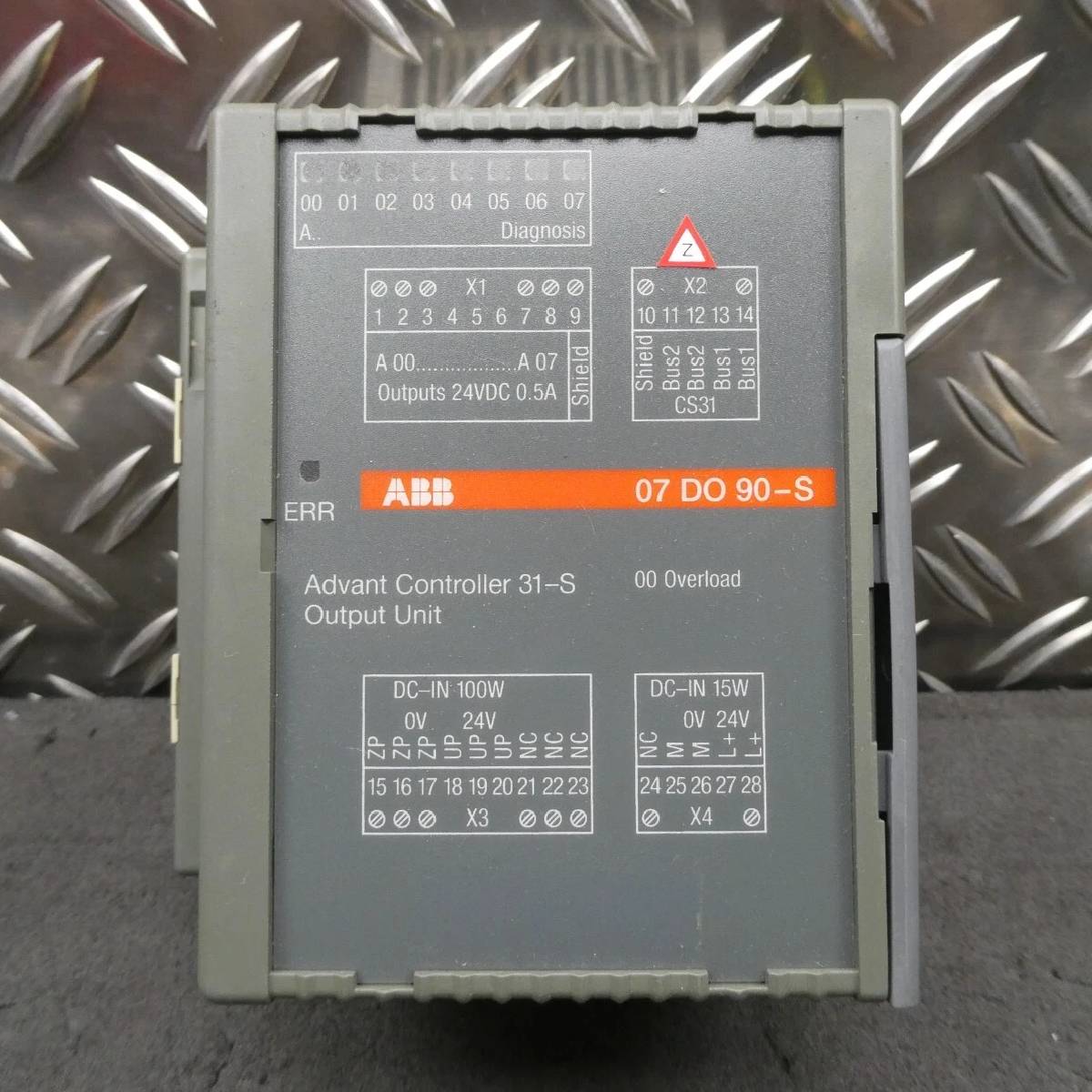

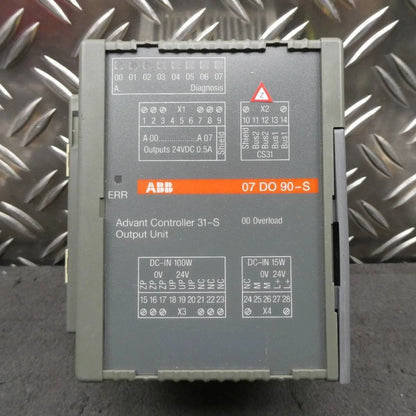

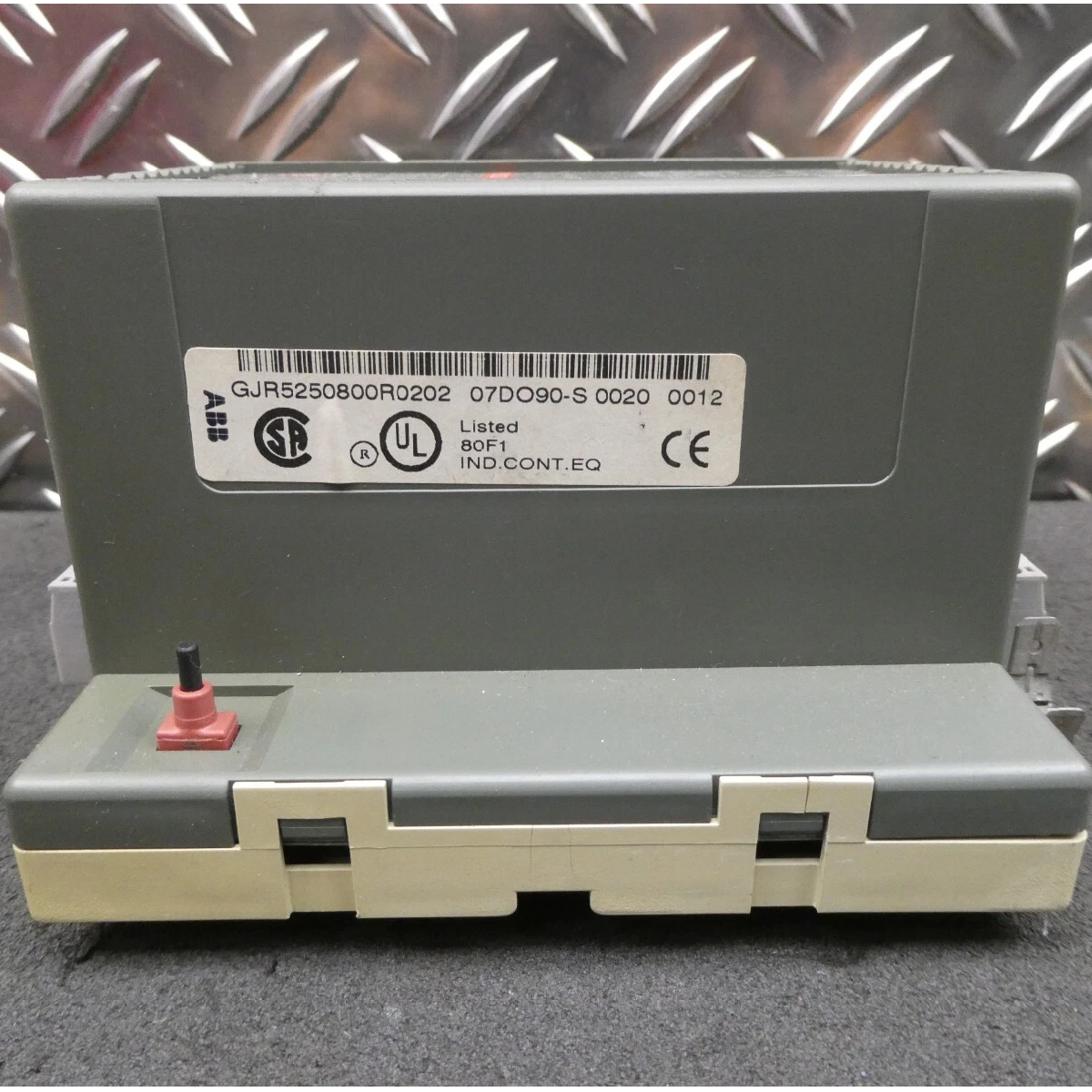

ABB 07 DO 90-S  (07 AB 90-S) (juga dikenali sebagai 07DO90-S) dengan nombor bahagian GJR5 2508 00 R202 / GJR5250800R202 adalah modul output binari berkaitan keselamatan yang direka untuk sistem automasi berintegriti tinggi dalam platform Pengawal Advant 31-S. Ia beroperasi sebagai modul I/O jauh yang disambungkan melalui bas sistem CS31 yang diasingkan secara elektrik. Modul ini menyediakan 8 saluran output binari yang diasingkan secara elektrik, setiap satu dinilai pada 24 V DC dan 0.5 A. Ia direka untuk kembali ke keadaan MATI selamat secara lalai dalam keadaan kesilapan, menjadikannya sesuai untuk aplikasi berkaitan keselamatan yang mematuhi kelas keperluan DIN V 19250 1–4.

Ciri Perkakasan Utama

• Reka Bentuk Saluran Berganda: Pengaktifan output memerlukan kelulusan serentak dari dua laluan pemprosesan dalaman untuk meningkatkan integriti keselamatan.
• Laluan Penutupan Bebas: Output dibahagikan kepada dua kumpulan empat saluran, setiap satu dengan kawalan penutupan berasingan untuk redundansi.
• Pemantauan Isyarat Berkala: Modul sentiasa memeriksa tingkah laku output menggunakan denyutan diagnostik pendek untuk mengesan kesilapan atau gangguan silang.
• Pengasingan Elektrik: Optokopler mengasingkan logik kawalan daripada output lapangan dan bas CS31 untuk mengurangkan gangguan dan meningkatkan keselamatan.
• Diagnostik Dalam Papan: LED panel hadapan menunjukkan status saluran dan kesilapan sistem untuk penyelesaian masalah visual yang cepat.

Aplikasi Industri Sasaran

• Sistem Instrumentasi Keselamatan (SIS) yang memerlukan pematuhan dengan kelas keselamatan DIN V 19250.
• Sistem penutupan kecemasan (ESD) dan interlock dalam industri kimia dan proses.
• Kawalan tambahan loji kuasa dan rangkaian automasi kritikal keselamatan.
• Sistem I/O jauh teragih menggunakan bas komunikasi CS31.

Maklumat Pesanan

Spesifikasi Teknikal

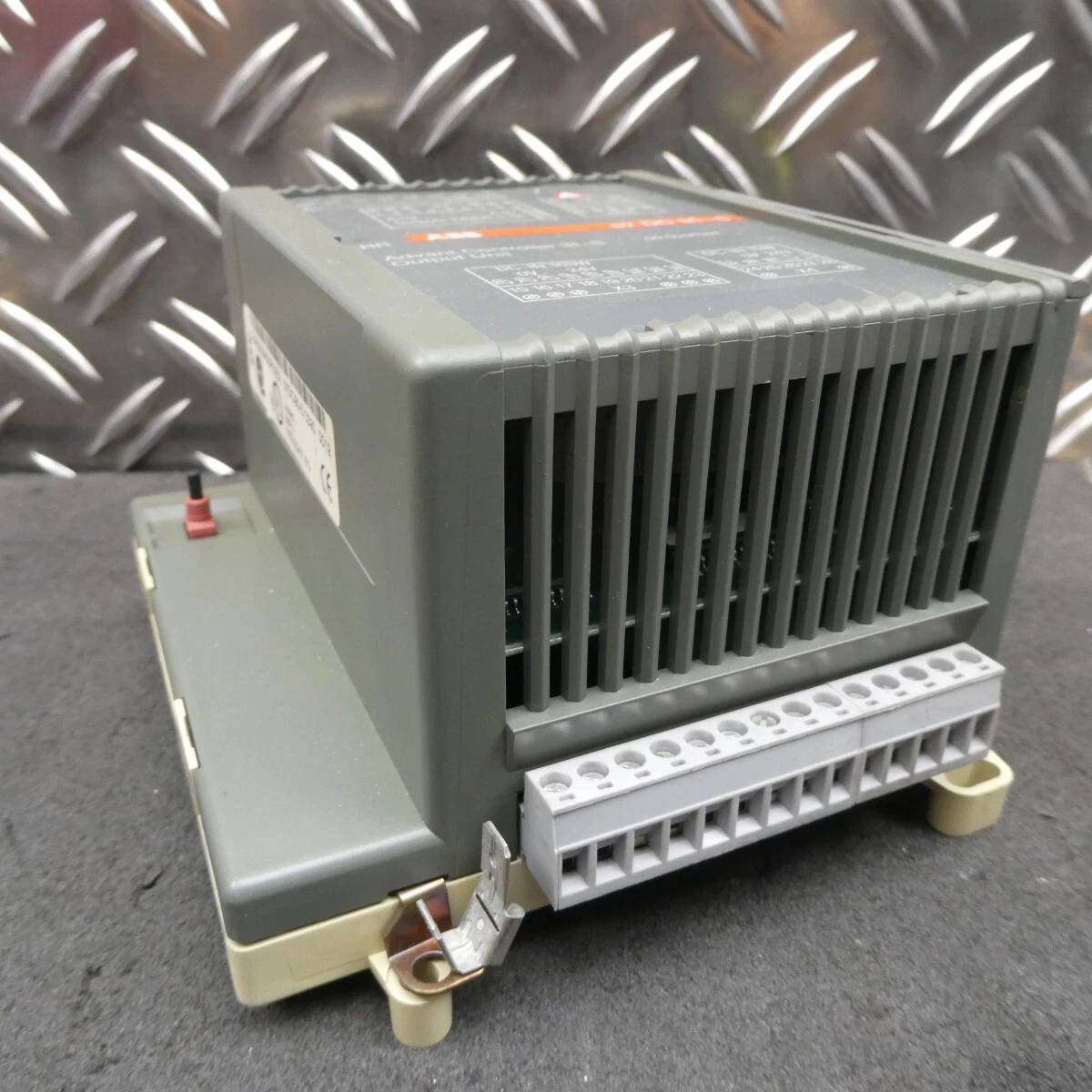

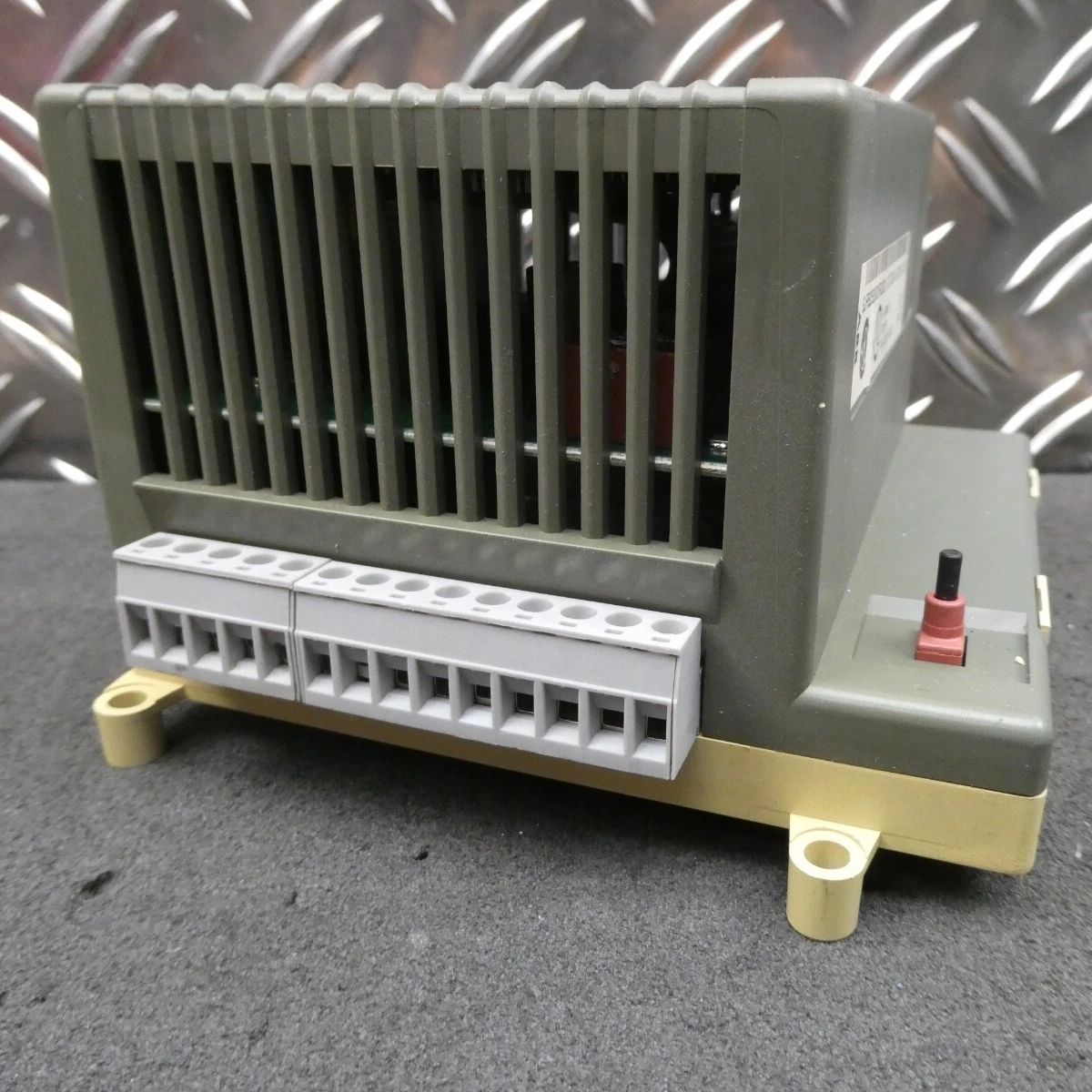

Konfigurasi Terminal & Penugasan Fungsi

Pemasangan dan Panduan

Nota Pemasangan

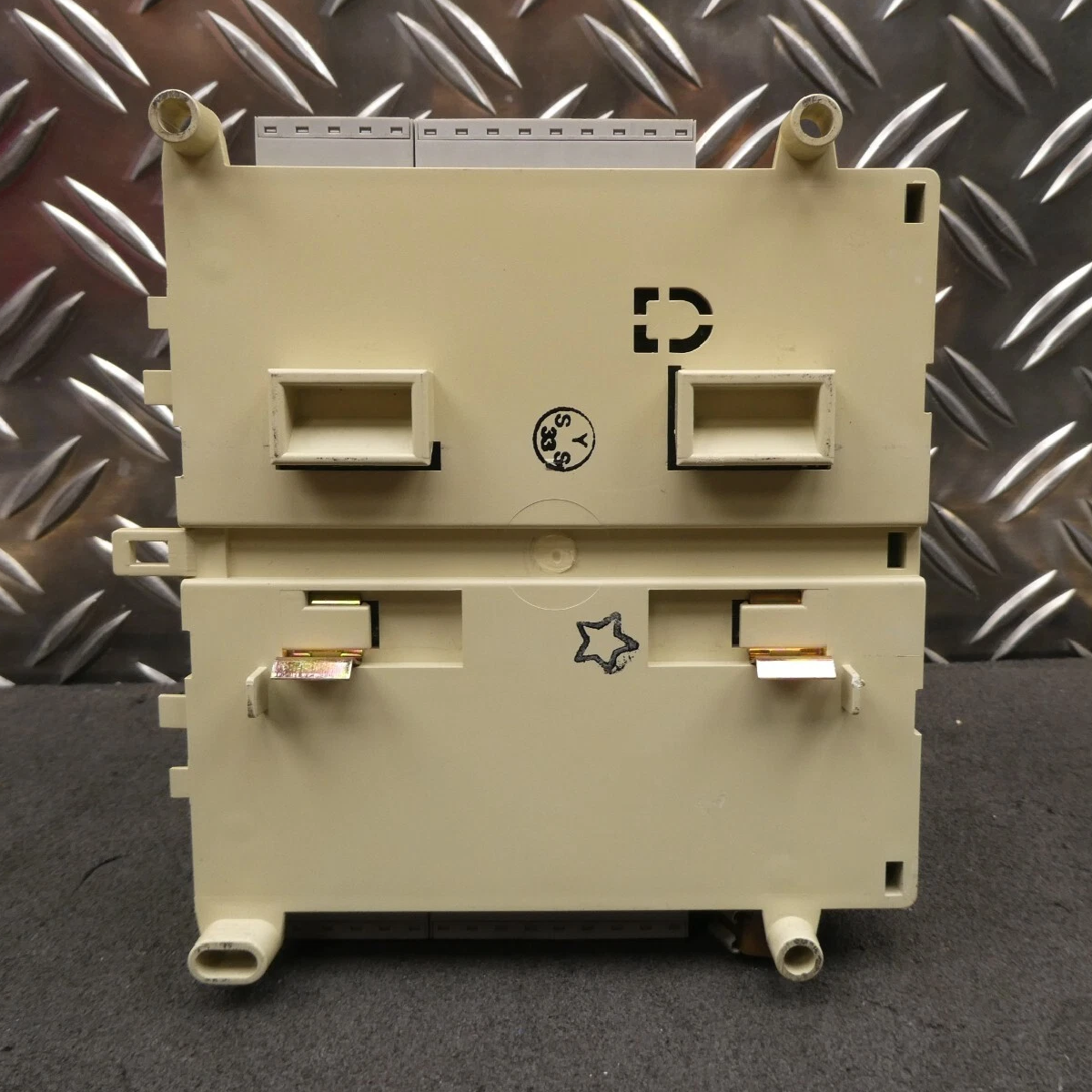

07 DO 90-S biasanya dipasang di dalam kabinet kawalan ABB AC31-S pada rel DIN standard.

Dalam kebanyakan sistem retrofit, ia dipasang bersama modul I/O AC31 lain dalam susun atur kabinet sedia ada. Jarak yang sesuai harus dipertimbangkan untuk mengelakkan pengumpulan haba dalam panel padat.

Jauhkan modul daripada sumber gangguan tinggi seperti pemacu, transformer, atau kontaktor suis besar, kerana sistem berasaskan CS31 lama boleh sensitif terhadap bunyi elektrik.

Nota Pendawaian

Setiap saluran output menyokong 24 V DC dengan beban maksimum 0.5 A.

Dalam aplikasi sebenar, kualiti pendawaian memberi impak lebih besar kepada kestabilan berbanding spesifikasi berdaftar.

Beban induktif seperti solenoid dan injap harus sentiasa dilindungi dengan peranti penindasan yang sesuai seperti diod flyback.

Elakkan mencampur laluan pulangan kuasa antara penggerak beban tinggi dan litar kawalan tahap rendah, terutamanya dalam panel warisan di mana amalan pembumian mungkin tidak konsisten.

Kebanyakan isu lapangan disebabkan oleh perubahan pendawaian semasa kerja penyelenggaraan atau retrofit dan bukannya kegagalan modul.

Tingkah Laku Bas CS31

Bas komunikasi CS31 adalah stabil apabila dipasang dengan betul, tetapi ia sensitif terhadap susun atur pendawaian dan keadaan pembumian.

Isu lapangan biasa termasuk penamatan pelindung yang tidak betul, talian bas yang dilanjutkan semasa pengembangan sistem, atau pencampuran pembumian antara bahagian kabinet.

Di banyak kilang, masalah komunikasi hanya muncul selepas pengubahsuaian kecil pada sistem sedia ada.

Pengalaman Lapangan

Modul ini biasanya ditemui dalam sistem ABB AC31-S warisan yang masih beroperasi dalam persekitaran pengeluaran.

Aplikasi tipikal termasuk kawalan injap, logik interlock, sistem pengurusan pembakar, dan pengembangan I/O diedarkan dalam seni bina automasi lama.

Dalam kebanyakan kes, modul diganti bukan kerana kegagalan, tetapi disebabkan oleh peningkatan sistem atau keperluan perancangan alat ganti.

Nota Perolehan

Modul ini dibekalkan untuk kegunaan penyelenggaraan dan penggantian dalam sistem ABB AC31-S sedia ada.

Sila sahkan bahawa nombor bahagian sepadan dengan unit sedia ada anda sebelum membuat pesanan, terutamanya GJR5250800R0202 atau 07 DO 90-S.

Ini adalah komponen automasi warisan, biasanya diperoleh untuk pembaikan, stok alat ganti, atau penggantian semasa sistem berhenti beroperasi.

Tiada konfigurasi atau pengubahsuaian perisian biasanya diperlukan apabila menggantikan unit yang sama dalam rak AC31 yang sama.
