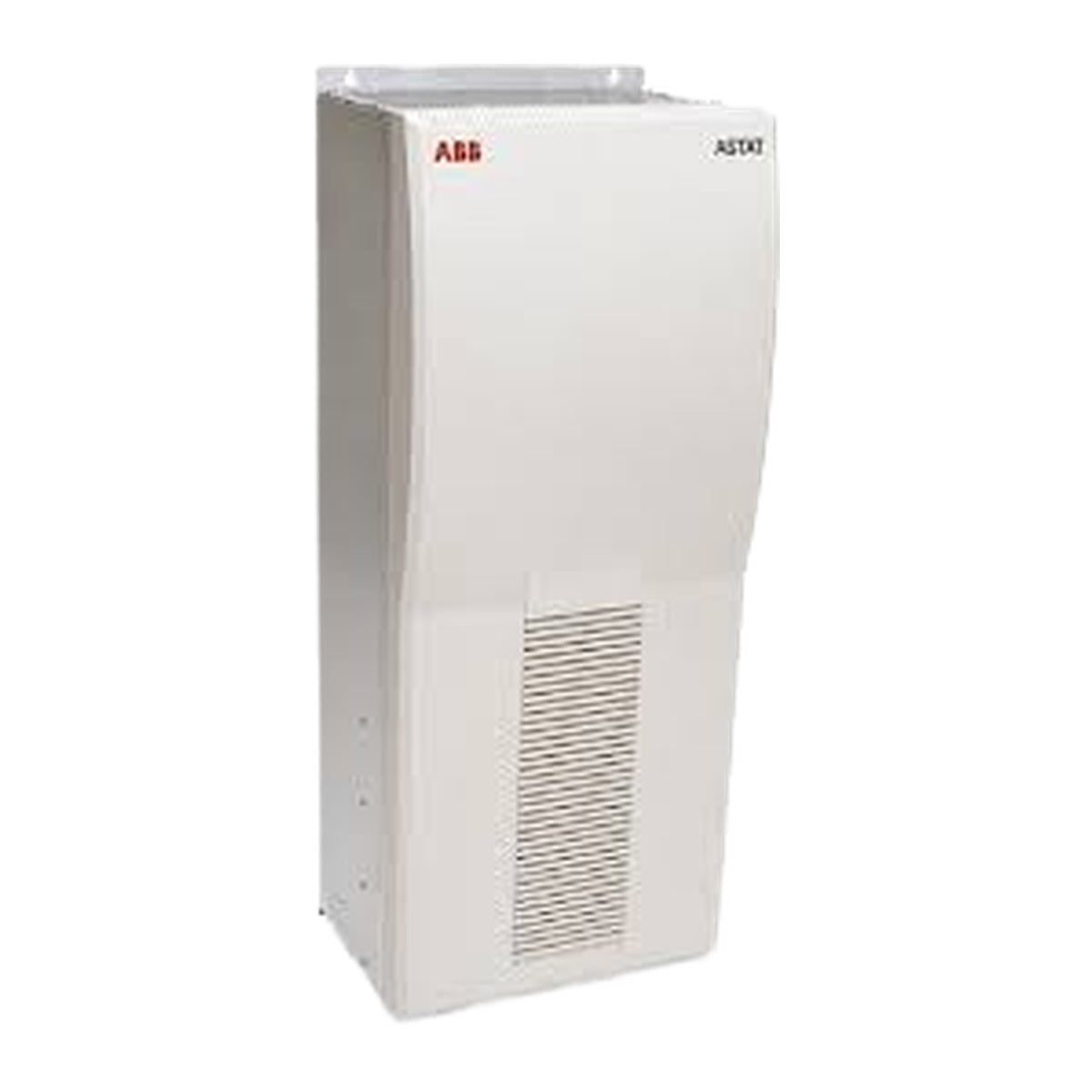

Modul Tiristor ABB 3ASC25H270 DASD 146

SKU 3ASC25H270 DASD146

Dalam stok

12-month warranty
Free returns within 30 days

Pengilang: ABB
No. Produk: 3ASC25H270 DASD146
Negara asal:Finlandia,Sweden
Jenis Produk: Modul Tiristor
Kod bar: 85049091
Pembayaran: T/T, Western Union
Berat: 102000g
Dimensi: 1174 mm x 473 mm x 372 mm (T x L x D)
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan

Penerangan

ABB 3ASC25H270 DASD 146 ialah modul kuasa tiristor tugas berat yang direka bentuk untuk sistem kawalan kelajuan dan tork motor AC industri berkeperluan tinggi. Beroperasi dalam platform kawalan pergerakan kren ASTAT, modul ini melaksanakan pengawalan voltan pemegun keadaan pepejal dan pensuisan jujukan fasa dinamik untuk mengawal jentera industri berat tanpa memerlukan penyentuh pembalik mekanikal.

3ASC25H270 DASD 146 dilengkapi perlindungan semikonduktor bersepadu, pelesapan haba berpenyejukan paksa dan sambungan I/O sistem dalaman untuk berhubung terus dengan modul sistem kawalan ASTAT melalui saluran komunikasi gentian optik.

Ciri-ciri

Pembalikan Keadaan Pepejal: Mengintegrasikan pasangan tiristor selari songsang merentasi sambungan fasa untuk pengawalan voltan tanpa langkah dan pembalikan tork pantas tanpa penyentuh arah.
Fius Semikonduktor Bersepadu: Dilengkapi fius semikonduktor berkelajuan tinggi yang berkadar sehingga 690 V untuk melindungi komponen kuasa dalaman.
Reka Bentuk Suhu Tinggi: Berkadar untuk operasi berterusan dalam persekitaran industri bersuhu ambien tinggi sehingga +55 degC.
Penyejukan Udara Paksa: Dilengkapi kipas penyejuk dalaman bagi memastikan pengurusan terma yang konsisten semasa operasi kitaran tugas tinggi.
Binaan Elektronik Bersalut: Direka dengan salutan papan litar pelindung untuk menahan habuk konduktif dan persekitaran proses yang keras.
Antara Muka Gentian Optik: Pautan komunikasi berkelajuan tinggi terus ke modul sistem kawalan DARA melalui kabel gentian optik yang kebal hingar.

Aplikasi

Pemacu Angkat dan Pergerakan Kren Atas
Pengendalian Bahan Industri Berat
Kren Senduk Relau Keluli dan Pemacu Proses
Jentera Pelabuhan dan Kren Kontena
Kawalan Motor Gelang Gelincir AC untuk Jentera Tugas Berat

Spesifikasi Teknikal

Parameter	Spesifikasi
Pengilang	ABB
Model	DASD 146
ID Produk	3ASC25H270
Kadar Voltan Maksimum	600 V
Arus Motor Berkadar (+55 degC)	630 A
Frekuensi Operasi	50/60 Hz
Susutan Voltan Keadaan Hidup ($\Delta_{V}$)	1.40 V
Kehilangan Kuasa Tanpa Beban	200 W
Perlindungan Kemasukan	IP 20
Suhu Ambien Maksimum	+85 degC (dengan data dikurangkan melebihi +55 degC)
Suhu Operasi Rujukan	+55 degC
Tinggi	1174 mm
Lebar	473 mm
Kedalaman	372 mm
Berat	102 kg

Garis Panduan Pemasangan

Susun Atur Panel: Pasang secara menegak dalam kabinet khusus atau panel bilik elektrik, dengan memastikan ruang yang mencukupi di atas dan di bawah modul untuk aliran udara penyejukan tanpa halangan.
Penyejukan dan Pengudaraan: Kekalkan peredaran udara yang mencukupi dalam kepungan bagi mengelakkan suhu ambien melebihi kadar rujukan nominal +55 degC tanpa penurunan kadar terma.
Pengurangan EMI/RFI & Pengkabelan: Gunakan talian isyarat berperisai dan halakan pengkabelan motor berkuasa tinggi secara berasingan daripada talian kawalan gentian optik untuk mengelakkan gangguan elektrik.
Pembumian dan Pembumian Perlindungan: Pastikan sambungan pembumian perlindungan berimpedans rendah ke casis panel mengikut kod keselamatan elektrik loji.
Perlindungan Lebihan Voltan: Pastikan integrasi dengan modul perlindungan lebihan voltan siri DASG yang diluluskan merentasi input talian.

FAQ

Berapakah arus motor terkadar untuk modul pada suhu 55 darjah Celsius?

Arus motor terkadar ialah 630 A pada suhu rujukan persekitaran +55 darjah Celsius.

Berapakah kadar voltan talian maksimum untuk unit tiristor ini?

Voltan operasi terkadar maksimum bagi modul ini ialah 600 V AC.

Adakah modul ini memerlukan kontaktor luaran untuk pembalikan arah?

Tidak, pembalikan arah dilakukan secara elektronik melalui kawalan urutan pencetusan jambatan tiristor dalaman.

Apakah tahap perlindungan kemasukan yang disediakan oleh kepungan unit?

Modul ini menyediakan perlindungan IP 20.
