Papan Pemecut Masa Nyata Advant OCS PU515 ABB 3BSE013063R1

Deskripsi

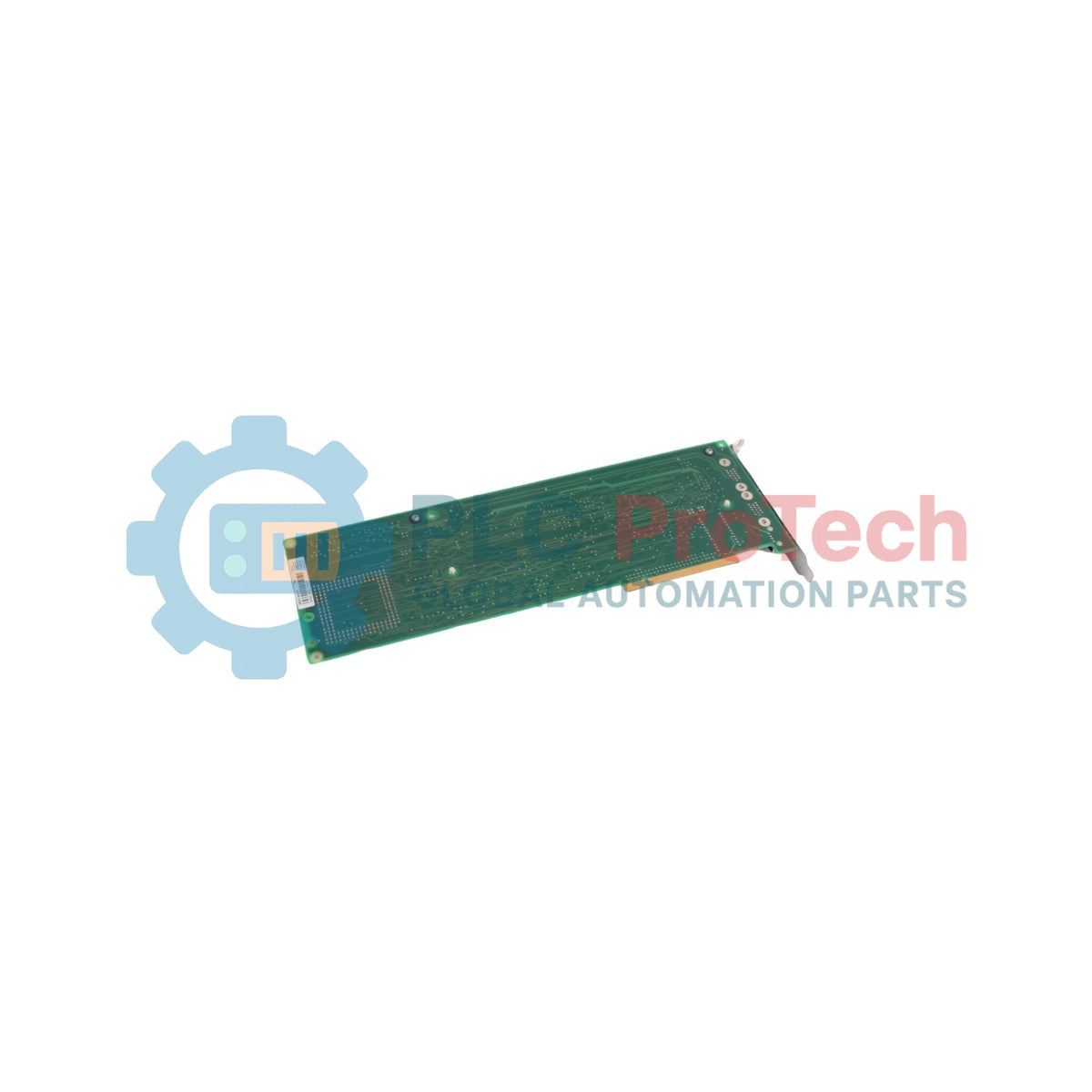

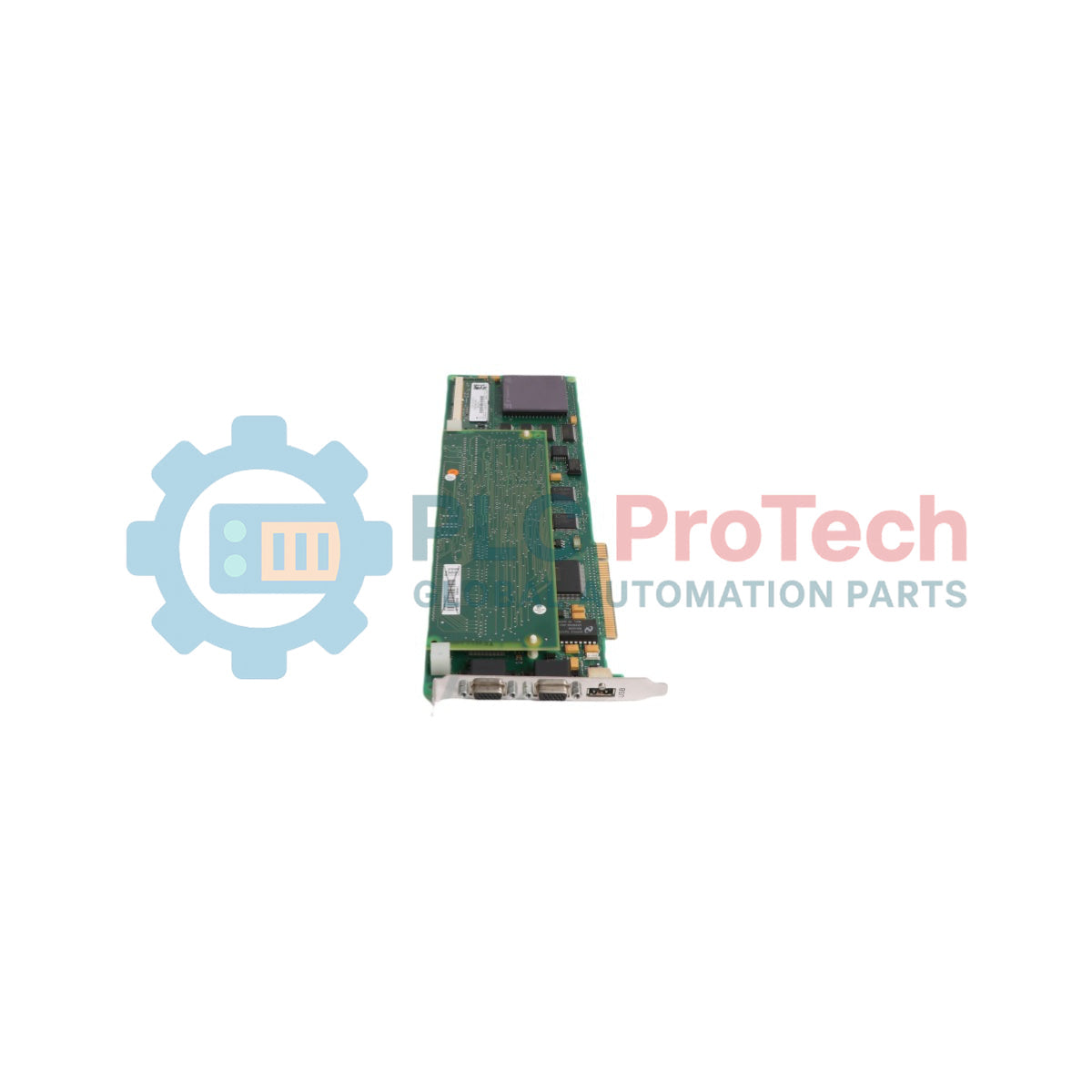

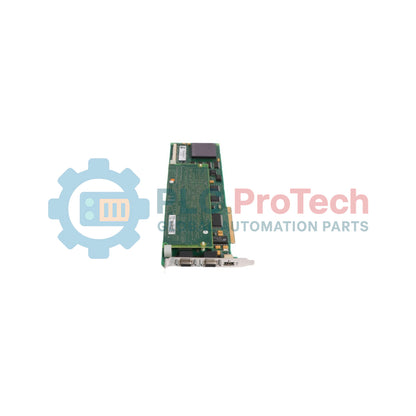

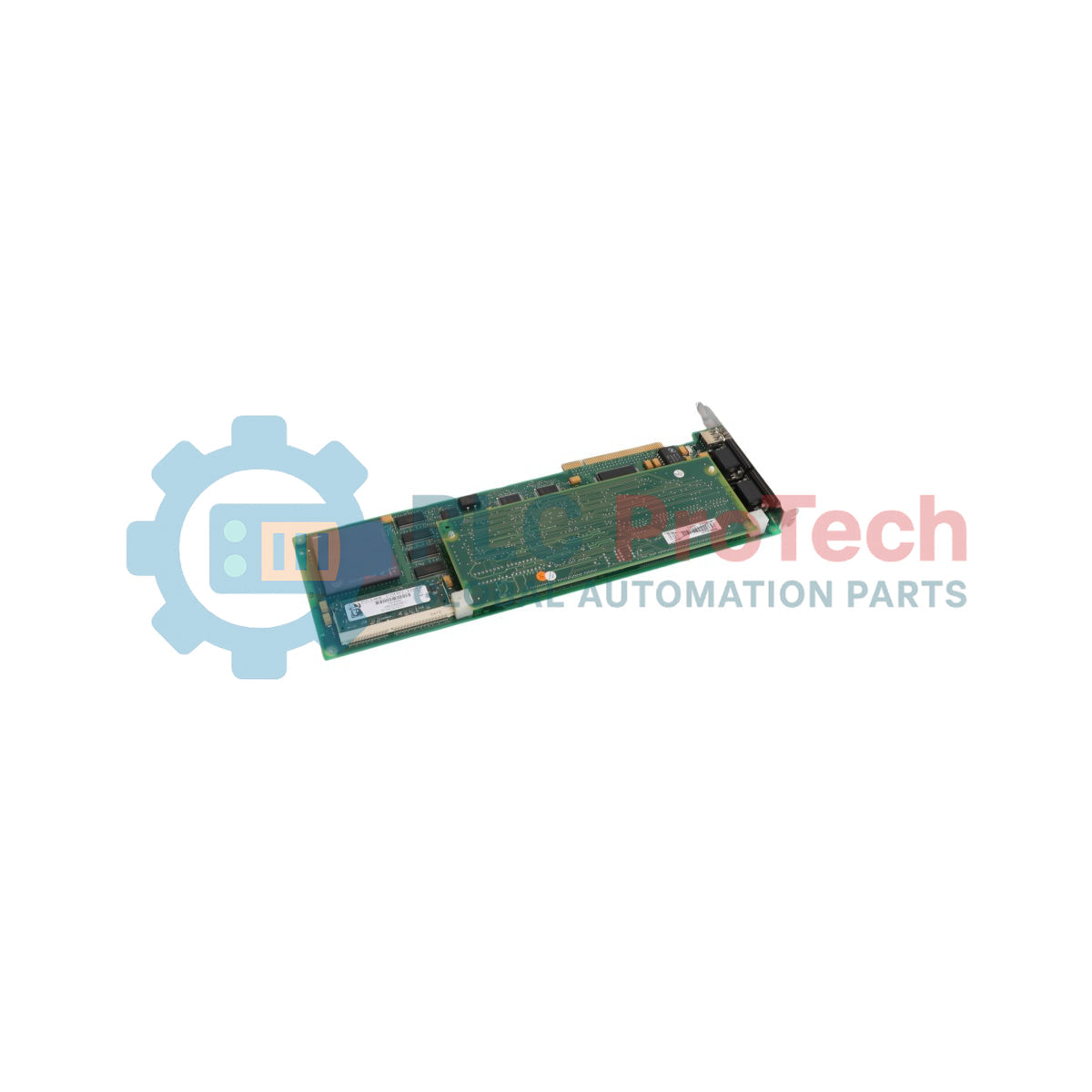

3BSE013063R1 adalah papan Pemecut Masa Nyata (RTA) PU515 berprestasi tinggi yang dihasilkan oleh ABB untuk seni bina sistem kawalan Advant OCS. Modul komunikasi ini direka untuk berinteraksi dengan sistem Master melalui bas PCI standard 5V, 32-bit, 33MHz, memberikan keupayaan pemprosesan masa nyata khusus yang diperlukan untuk aplikasi automasi industri yang mencabar. Papan PU515 menampilkan protokol komunikasi saluran berganda MB300 dan dilengkapi dengan memori onboard 16 megabait untuk memastikan penghantaran data berkelajuan tinggi yang boleh dipercayai tanpa membebankan sumber sistem hos. Berfungsi sebagai modul komunikasi teras, 3BSE013063R1 memastikan penyelarasan pautan lancar dan pemantauan proses masa nyata dalam Advant Station 500 Series Engineering Stations dan persekitaran sistem kawalan MOD 300 yang berkaitan.

Ciri-ciri

• Dibina dengan memori onboard 16 megabait untuk pengendalian data masa nyata yang intensif.
• Melaksanakan komunikasi saluran berganda MB300 untuk antara muka rangkaian yang kukuh dan deterministik.
• Direka untuk seni bina bas PCI standard 5V, 32-bit, 33MHz dalam sistem Master.
• Bentuk faktor disahkan untuk Advant Station 500 Series Engineering Stations.
• Maksimumkan masa operasi sistem dengan memproses protokol komunikasi kritikal secara bebas daripada CPU hos.

Aplikasi

• Advant OCS dengan penyelarasan rangkaian kawalan Master SW.
• Advant Station 500 Series Engineering Stations yang memerlukan komunikasi RTA khusus.
• Advant OCS dengan sistem MOD 300 SW yang menggunakan unit komunikasi RTA.
• Aplikasi antara muka pemerolehan data industri masa nyata dan penyeliaan proses.

Spesifikasi Teknikal

Garis Panduan Pemasangan

Pemasangan Slot PCI

Sebelum mengendalikan papan PU515, pastikan komputer hos atau stesen kejuruteraan dimatikan sepenuhnya dan diputuskan dari sumber kuasa utama. Ikuti langkah perlindungan pelepasan elektrostatik (ESD) standard dengan memakai tali pergelangan tangan berpenyambung bumi. Masukkan papan dengan kukuh ke dalam slot PCI 5V 32-bit yang serasi pada papan induk sehingga penyambung tepi duduk sepenuhnya, kemudian kencangkan skru pendakap pemasangan.

Pengasingan dan Perlindungan

Pastikan pendakap logam pemasangan papan 3BSE013063R1 membuat sentuhan langsung tanpa cat dengan rangka casis komputer industri atau stesen kerja. Laluan ini mewujudkan tanah casis berfungsi yang penting untuk litar pelindung pemancar saluran berganda MB300 onboard bagi menekan gangguan elektromagnetik (EMI).

Penghalaan Kabel

Aturkan semua kabel komunikasi luaran yang disambungkan ke port saluran berganda MB300 menjauhi talian kuasa AC utama voltan tinggi dan laluan pemacu motor untuk mengurangkan pengambilan bunyi induktif dan menjamin integriti penghantaran isyarat.
