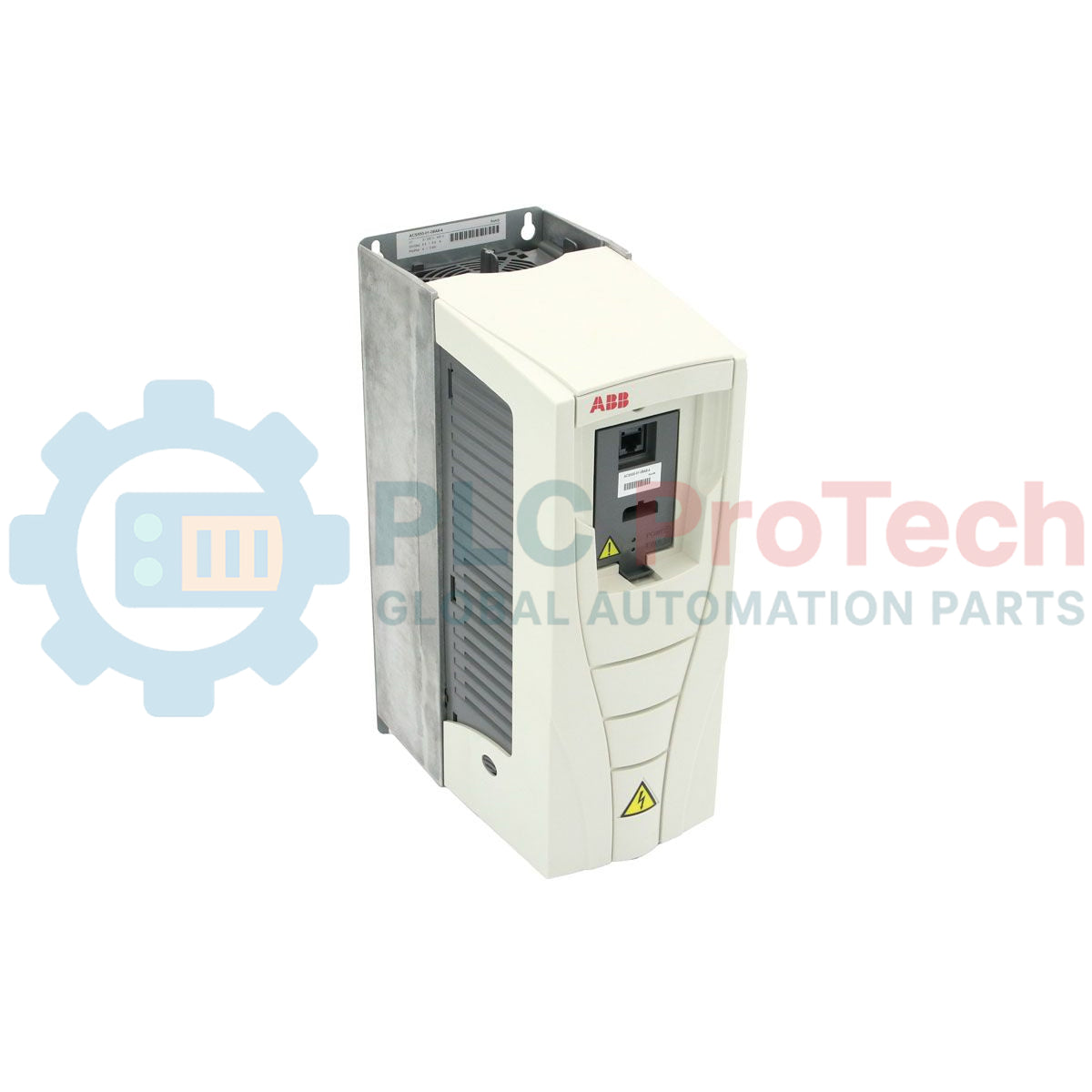

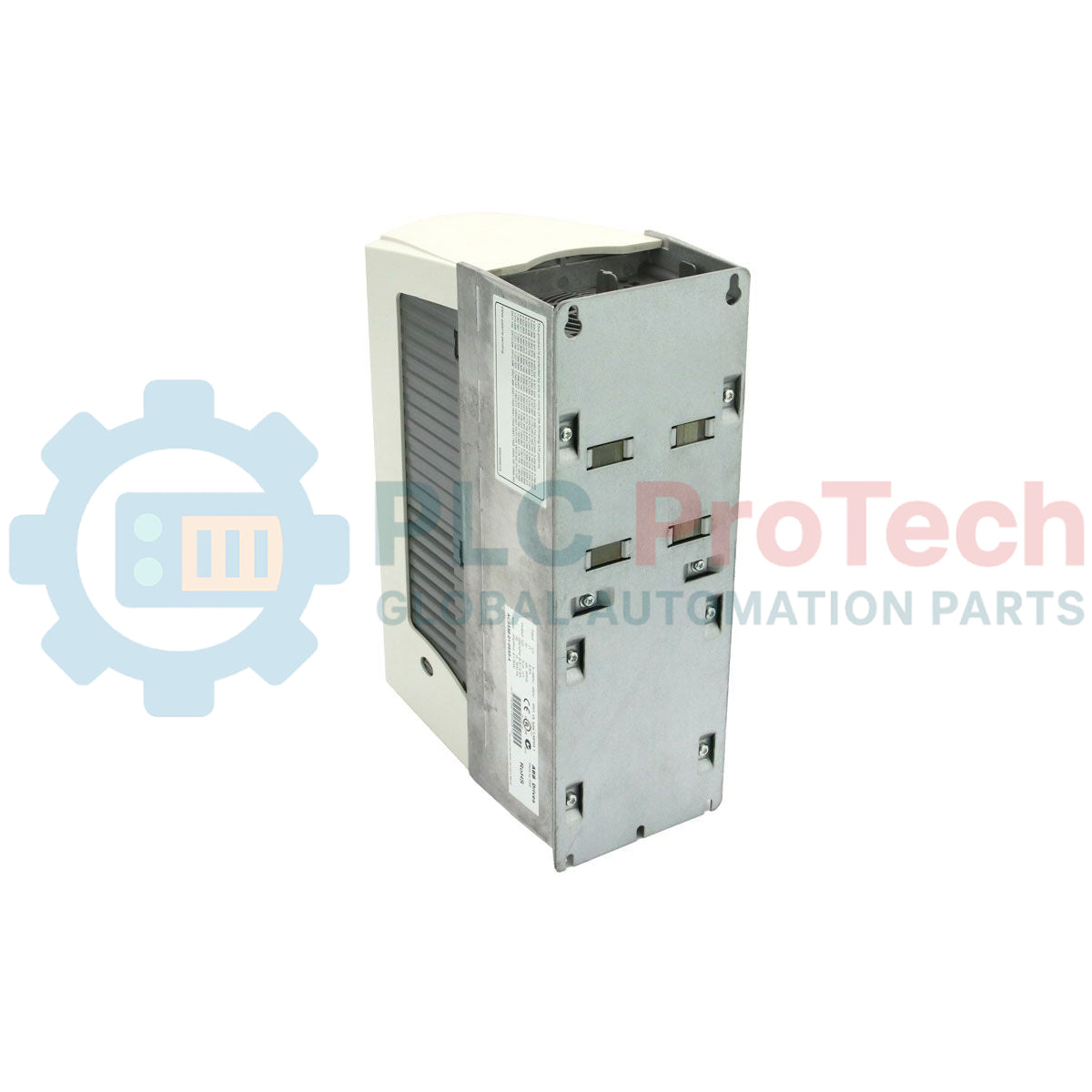

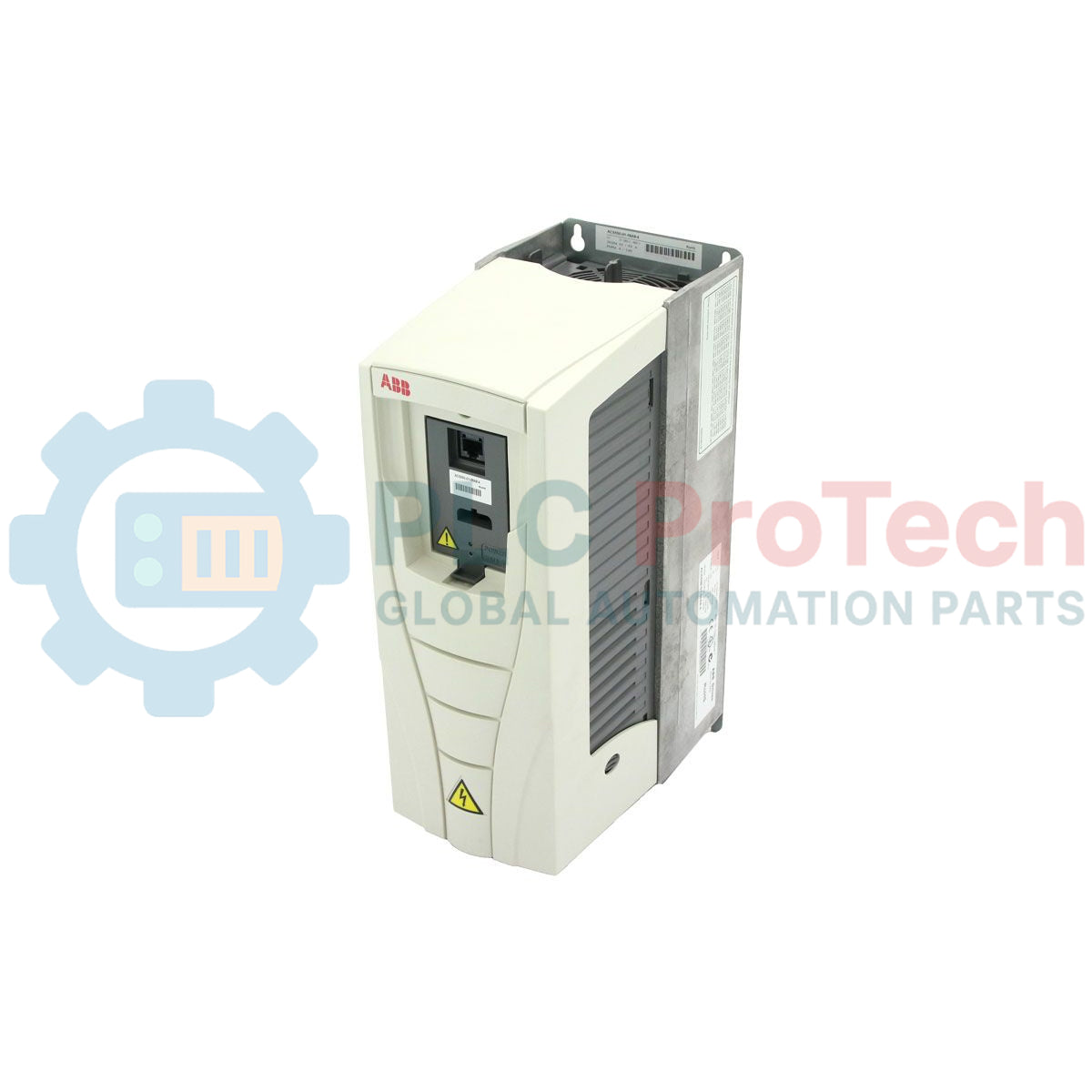

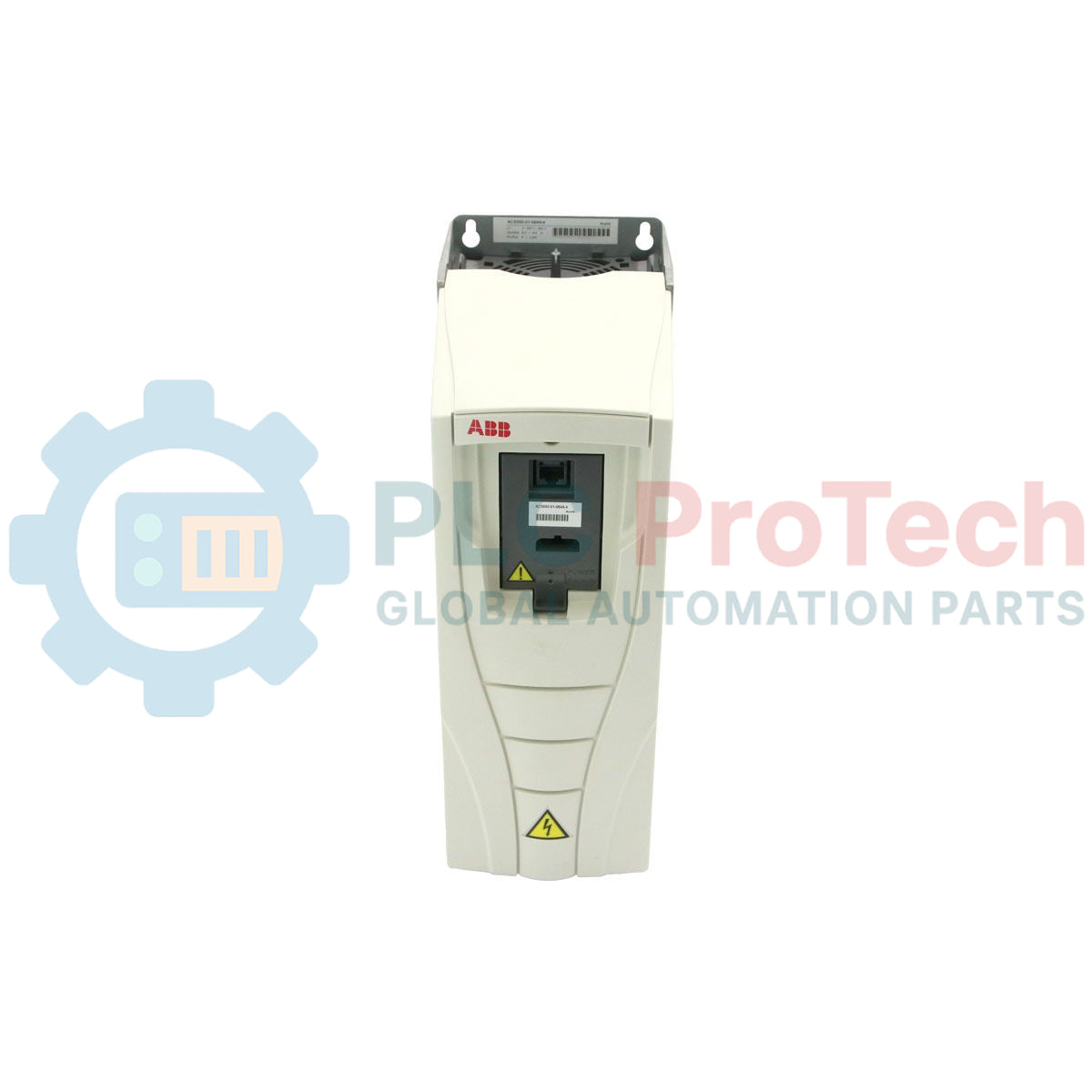

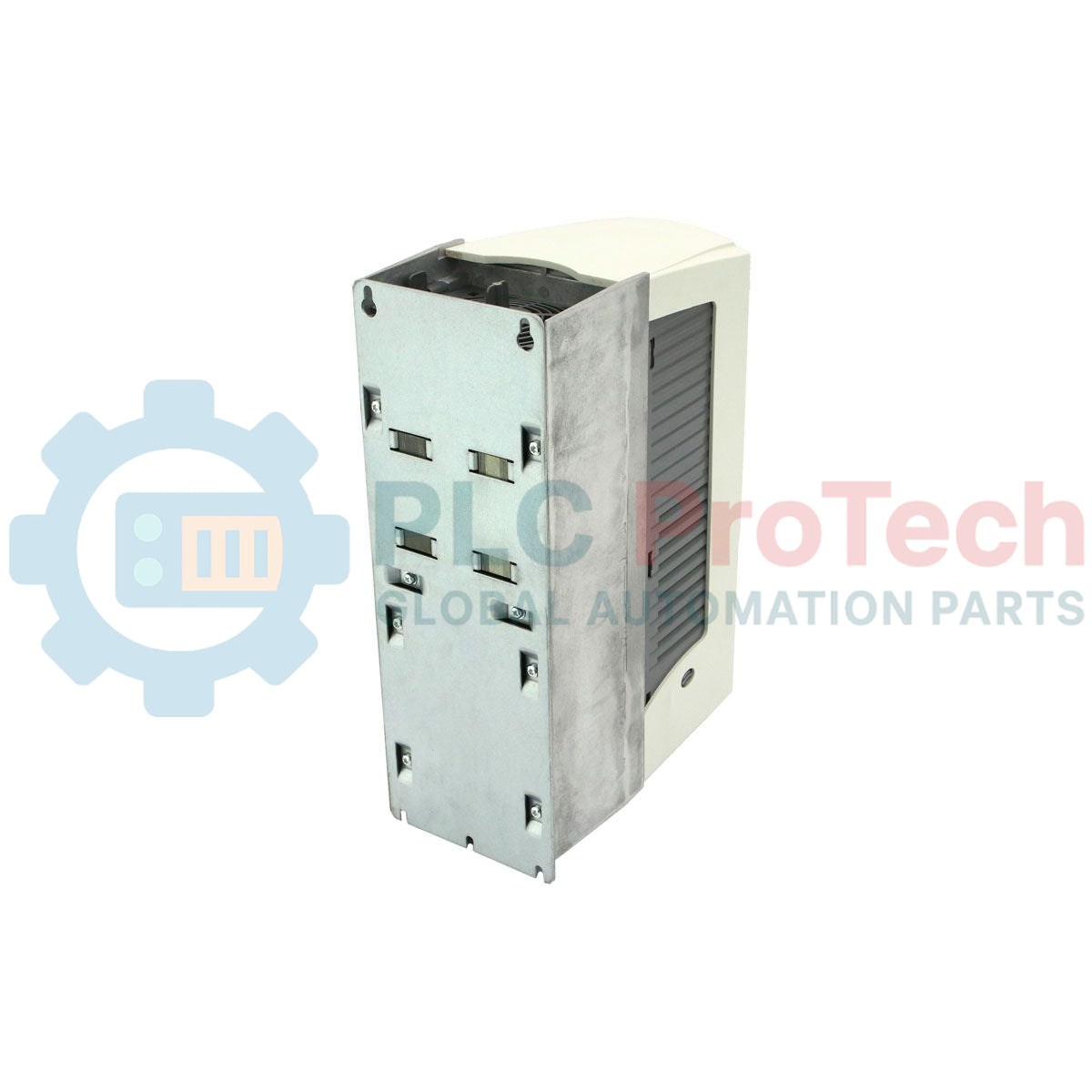

ABB ACS550-01-08A8-4 ACS550 Variable Frequency Drive

Penerangan

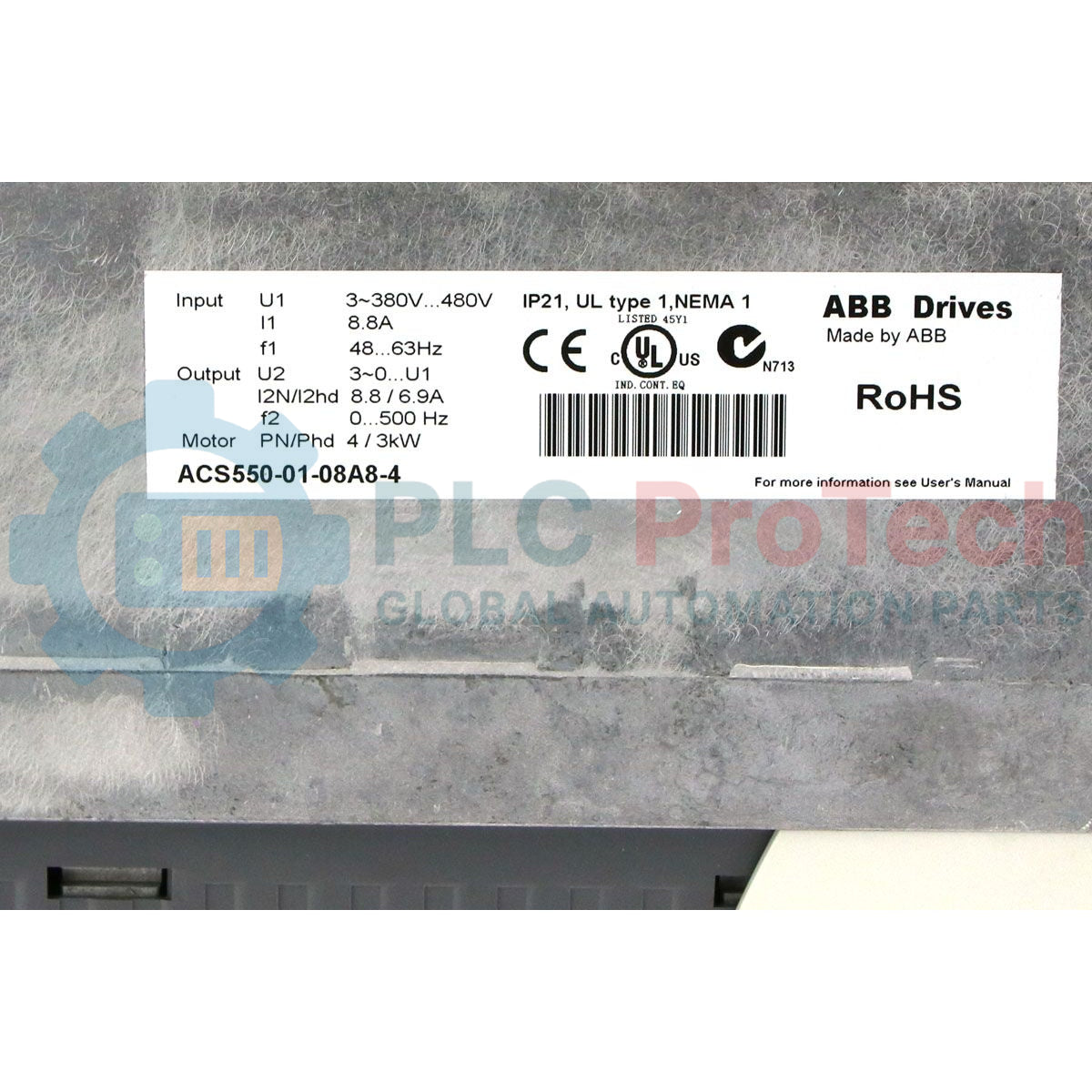

Direka bentuk untuk memberikan kawalan kelajuan dan tork yang tepat bagi motor aruhan tiga fasa, pemacu frekuensi berubah ABB ACS550-01-08A8-4 disepadukan dengan lancar ke dalam sistem kuasa industri voltan rendah. Pengawal motor yang sangat boleh dipercayai ini menyokong penarafan kuasa output 4 kW (5 HP) dalam keadaan tugas normal dan beroperasi dalam julat voltan bekalan standard 380 hingga 480 V AC. Sebagai sebahagian daripada siri ACS550 yang telah terbukti, pemacu ini mempunyai reaktor ayun bersepadu yang mengurangkan herotan harmonik dengan ketara berbanding reaktor talian standard, sekali gus memanjangkan jangka hayat operasi infrastruktur elektrik yang disambungkan. Unit ini ditempatkan dalam penutup perlindungan IP21 yang kukuh, menjadikannya sesuai untuk pemasangan industri yang dipasang pada dinding, yang memerlukan pelesapan haba yang boleh dipercayai dan jejak ruang yang padat.

Ciri-ciri

• Reaktor Ayun Dipatenkan: Mengurangkan harmonik talian sehingga 25% pada beban separa tanpa saiz besar reaktor talian luaran.
• Mod Kawalan Fleksibel: Menyokong kawalan skalar (V/Hz) dan kawalan vektor tanpa sensor untuk profil tork yang boleh disesuaikan.
• Penapis EMC Bersepadu: Penapis RFI/EMC terbina dalam memastikan pematuhan terhadap piawaian gangguan frekuensi tinggi Eropah dan domestik.
• Antara Muka Fieldbus Asli: Antara muka Modbus RTU standard pada terminal RS-485 memudahkan penyepaduan ke dalam seni bina SCADA teragih.
• Keserasian FlashDrop: Membolehkan pemuatan parameter dan pengaturcaraan pemacu dalam beberapa saat tanpa menggunakan kuasa utama.

Aplikasi

• Pam empar yang memerlukan kawalan aliran cekap tenaga dan profil tork kuadratik.
• Kipas bekalan dan ekzos industri yang menggunakan pengagihan udara HVAC terkawal kelajuan.
• Penghantar pengendalian bahan yang memerlukan tanjakan pecutan dan nyahpecutan terkawal untuk mengelakkan tekanan mekanikal.
• Pengadun, pengacau dan sistem pendosan yang memerlukan kestabilan tork berkelajuan rendah yang berterusan.

Jadual Spesifikasi Teknikal

Sambungan dan Antara Muka

Model Alternatif & Keserasian

ACS550-01-08A8-4 menggantikan pemacu ACS400 Frame R1 lama secara langsung dengan pengubahsuaian mekanikal yang minimum. Semasa pengubahsuaian, ambil perhatian bahawa makro I/O digital mungkin ditetapkan secara lalai kepada "ABB Standard"; pastikan peta wayar kawalan sedia ada sepadan dengan makro yang diprogramkan. Untuk naik taraf rangkaian, VFD ini serasi sepenuhnya dengan modul bas medan pilihan termasuk RPBA-01 (Profibus-DP), RCAN-08 (CANopen) dan RETA-01 (EtherNet/IP / Modbus TCP).

Kesilapan Aplikasi & Nota Kejuruteraan

Bagi pemasangan pada altitud tinggi melebihi 1000 meter dari aras laut, arus output mesti diturunkan kadarnya sebanyak 1% bagi setiap tambahan 100 meter. Selain itu, apabila menggunakan kabel motor yang lebih panjang daripada 100 meter (328 kaki), kapasitans parasit ke bumi boleh menyebabkan pemutusan palsu "F0016" (Kerosakan Bumi). Dalam konfigurasi ini, penapis du/dt luaran atau reaktor output mesti dipasang untuk melindungi jambatan IGBT output pemacu dan mencegah kemerosotan belitan pada motor lama.

Petua Pentauliahan & Pendawaian

Untuk mengkonfigurasi isyarat input analog, pastikan suis DIP terbina dalam (terletak di belakang pemasangan Panel Kawalan Bantuan pada papan kawalan) sepadan dengan jenis isyarat input yang dikehendaki: Suis J1 mengawal AI1 (Voltan/Arus) dan Suis J2 mengawal AI2 (Voltan/Arus). Pastikan pendawaian kawalan dipasang dalam saluran berasingan daripada kabel motor dan input berkuasa tinggi bagi mengelakkan gandingan hingar frekuensi tinggi. Sentiasa bumikan perisai kabel motor 360 darjah pada pengapit VFD dan kotak terminal motor.
