Modul Pautan Lebihan PROFIBUS System 800xA ABB RLM01 3BDZ000398R1

SKU RLM01 3BDZ000398R1

Dalam stok

12-month warranty
Free returns within 30 days

Pengilang: ABB
No. Produk: RLM01 3BDZ000398R1
Negara asal:Malta
Jenis Produk: Modul Pautan Lebihan PROFIBUS
Kod bar: 85389091
Pembayaran: T/T, Western Union
Berat: 460g
Dimensi: 5.5 cm x 9.5 cm x 13.2 cm
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan

Penerangan

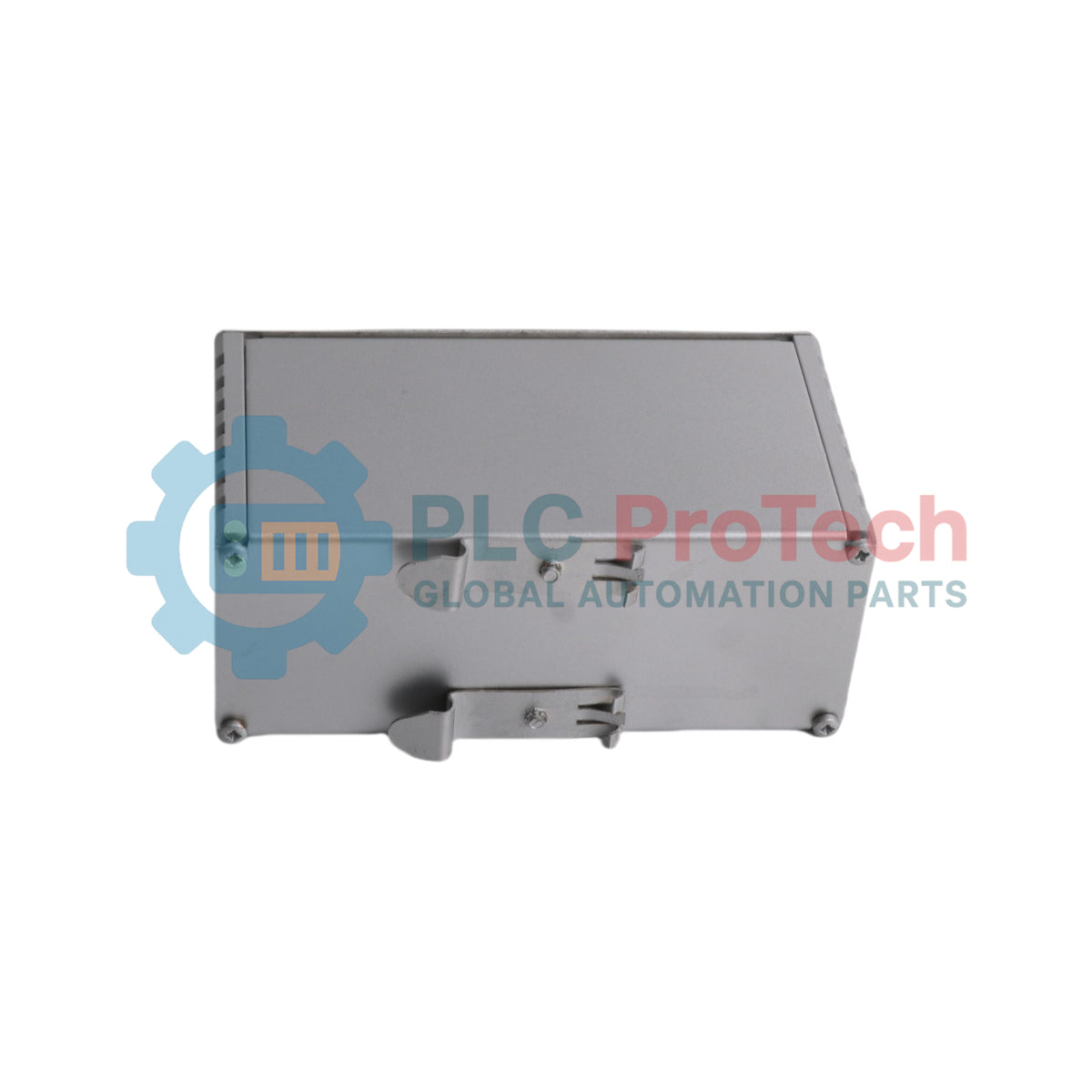

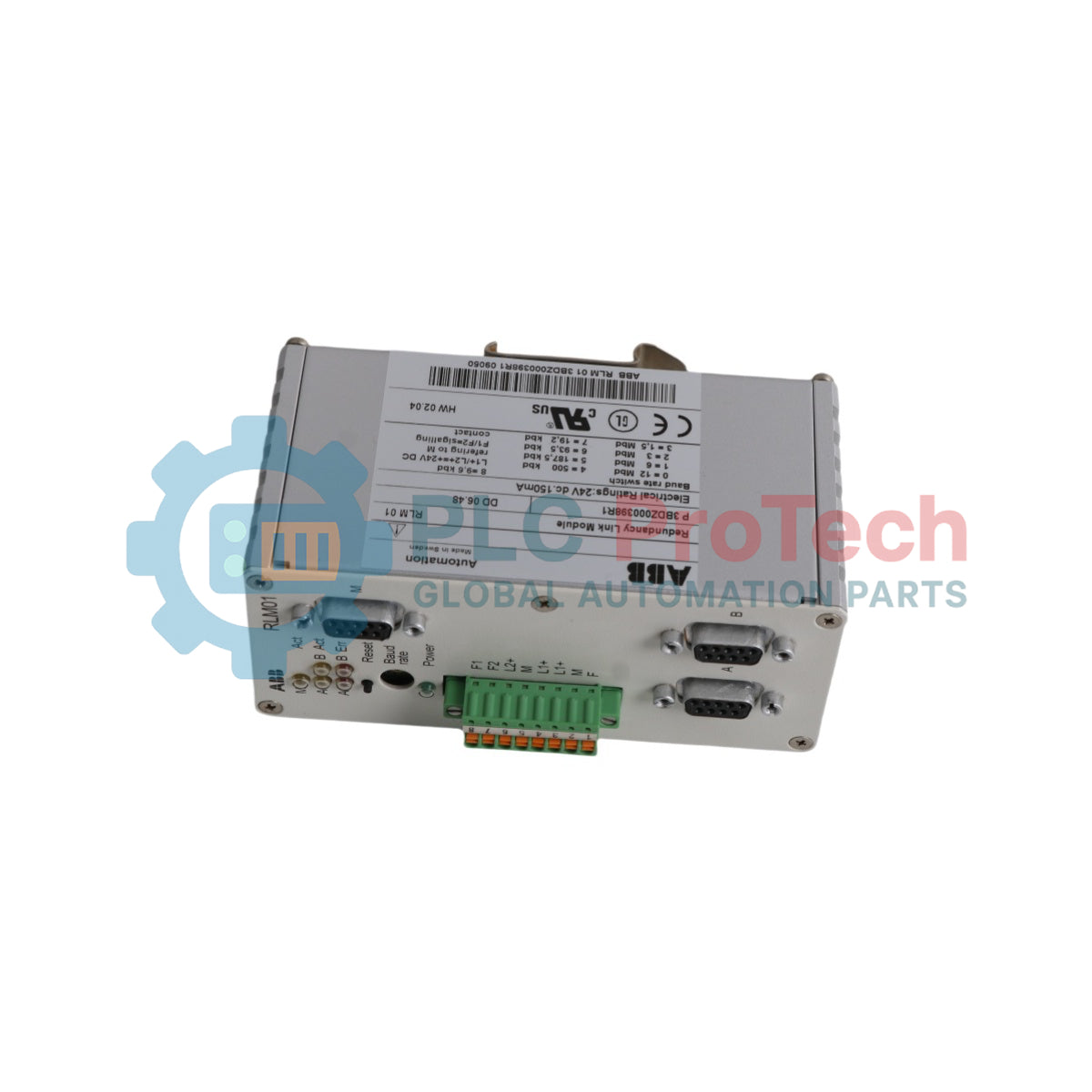

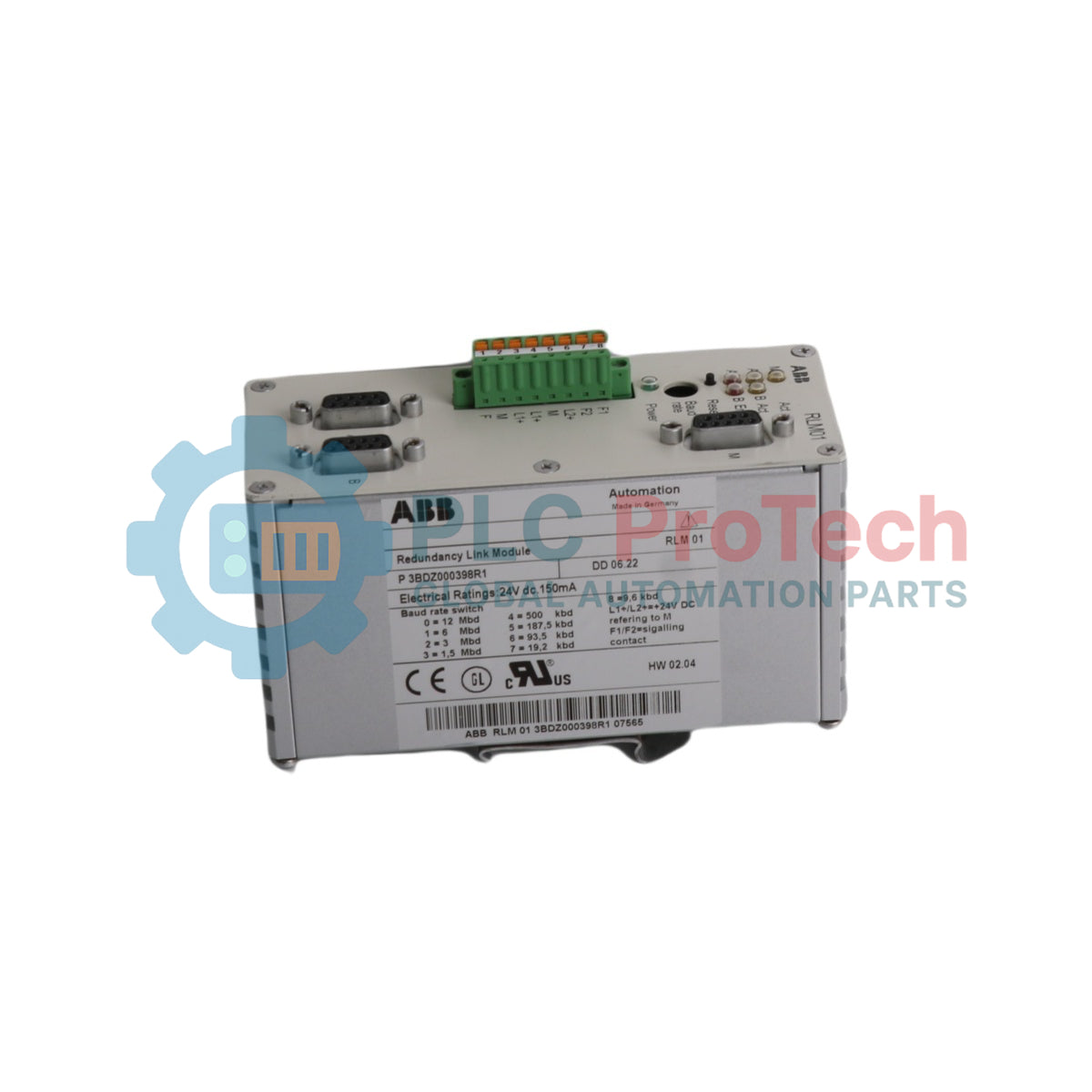

ABB RLM01 (ID Produk: 3BDZ000398R1) ialah modul komunikasi khusus yang direka untuk menyediakan lebihan media bas medan dalam persekitaran industri automatik. Beroperasi sebagai Modul Pautan Lebihan PROFIBUS, komponen antara muka ini menduplikasi talian PROFIBUS-DP tidak berlebihan kepada dua laluan penghantaran berlebihan yang berasingan, sambil menguruskan penghalaan semula trafik secara telus untuk mengekalkan antara muka komunikasi tanpa gangguan. Modul ini disepadukan secara asli ke dalam seni bina System 800xA dan serasi dengan topologi I/O S900, merapatkan talian bas satu saluran dengan gelung kawalan berlebihan bagi memastikan diagnostik berterusan dan masa operasi sistem. Unit ini berfungsi secara automatik merentasi rangkaian penghantaran bas medan standard untuk menghapuskan titik kegagalan laluan tunggal dalam rangkaian loji.

Ciri-ciri

Mewujudkan laluan sambungan induk/hamba yang boleh dipercayai melalui dua medium fizikal berlebihan.
Bersepadu secara langsung dengan seni bina System 800xA dan struktur komunikasi I/O S900.
Pengagihan talian PROFIBUS-DP satu saluran tanpa memerlukan pengubahsuaian perisian induk.
Reka letak keadaan pepejal yang bebas sepenuhnya daripada komponen haus kimia, tanpa sebarang bateri.
Direka bentuk untuk pemasangan standard kabinet kawalan industri.

Aplikasi

Penghalaan media ketersediaan tinggi untuk substesen I/O S900 teragih.
Penjejakan talian komunikasi kritikal dalam infrastruktur kawalan teragih System 800xA.
Perlindungan segmen bas PROFIBUS-DP peringkat medan dalam operasi kimia atau rawatan air.
Sambungan infrastruktur berlebihan untuk segmen komunikasi industri legasi.

Maklumat Pesanan

Model	ID Produk	Penerangan Katalog	Negara Asal
RLM01	3BDZ000398R1	RLM01, Modul Pautan Lebihan PROFIBUS	Malta (MT)

Spesifikasi Teknikal

Parameter	Spesifikasi
Pengilang	ABB
Penetapan Model	RLM01
ID Produk	3BDZ000398R1
Jenis Produk	Modul Komunikasi
Jenis Protokol	Profibus-DP
Bilangan Saluran	1
Kelajuan Komunikasi	N/A kbit/s
Bilangan Bateri	0
Nombor Tarif Kastam	85389091
Berat Bersih Produk	0.46 kg
Isipadu Kasar	0 m³

Garis Panduan Pemasangan

Pemasangan Rel DIN: Pastikan modul diklipkan dengan kukuh pada profil rel DIN logam yang dibumikan untuk mengawal resonans struktur persekitaran dan mengoptimumkan pembumian dalaman.
Pelepas Tegangan Kabel: Pasang semua kabel segmen PROFIBUS yang disambungkan dengan kukuh di dalam saluran penghalaan untuk mengelakkan kemerosotan fizikal antara muka pada set sesentuh soket terminal.
Pengesahan Penamatan: Pastikan segmen hujung talian bas aktif mempunyai perintang penamatan luaran yang betul diaktifkan, sepadan dengan impedans standard PROFIBUS-DP.
Kelegaan Penyejukan: Pastikan keratan rentas pengudaraan tidak terhalang secara langsung di atas dan di bawah perumah komunikasi untuk mengoptimumkan arus udara semula jadi di dalam kepungan.

FAQ

Adakah modul pautan ini memerlukan parameter konfigurasi perisian luaran untuk mengimbangi talian?

Tidak, modul ini berfungsi secara telus pada lapisan fizikal topologi fieldbus, meniru laluan telegram Profibus-DP tanpa memerlukan kemas kini konfigurasi rangkaian yang eksplisit.

Apakah fungsi gelung sandaran bateri dalaman pada modul ini?

Modul komunikasi ini beroperasi sepenuhnya melalui antara muka kuasa sistem luaran dan tidak mengandungi sebarang bateri dalaman, sekali gus menghapuskan keperluan servis bateri berkala dalam penyelenggaraan rutin di tapak.

Adakah modul antara muka ini serasi dengan subrak I/O jauh S900?

Ya, modul ini direka untuk disepadukan dengan struktur komunikasi I/O S900 bagi menyediakan redundansi media talian hingga ke tahap drop jauh.

View all FAQs →

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.
