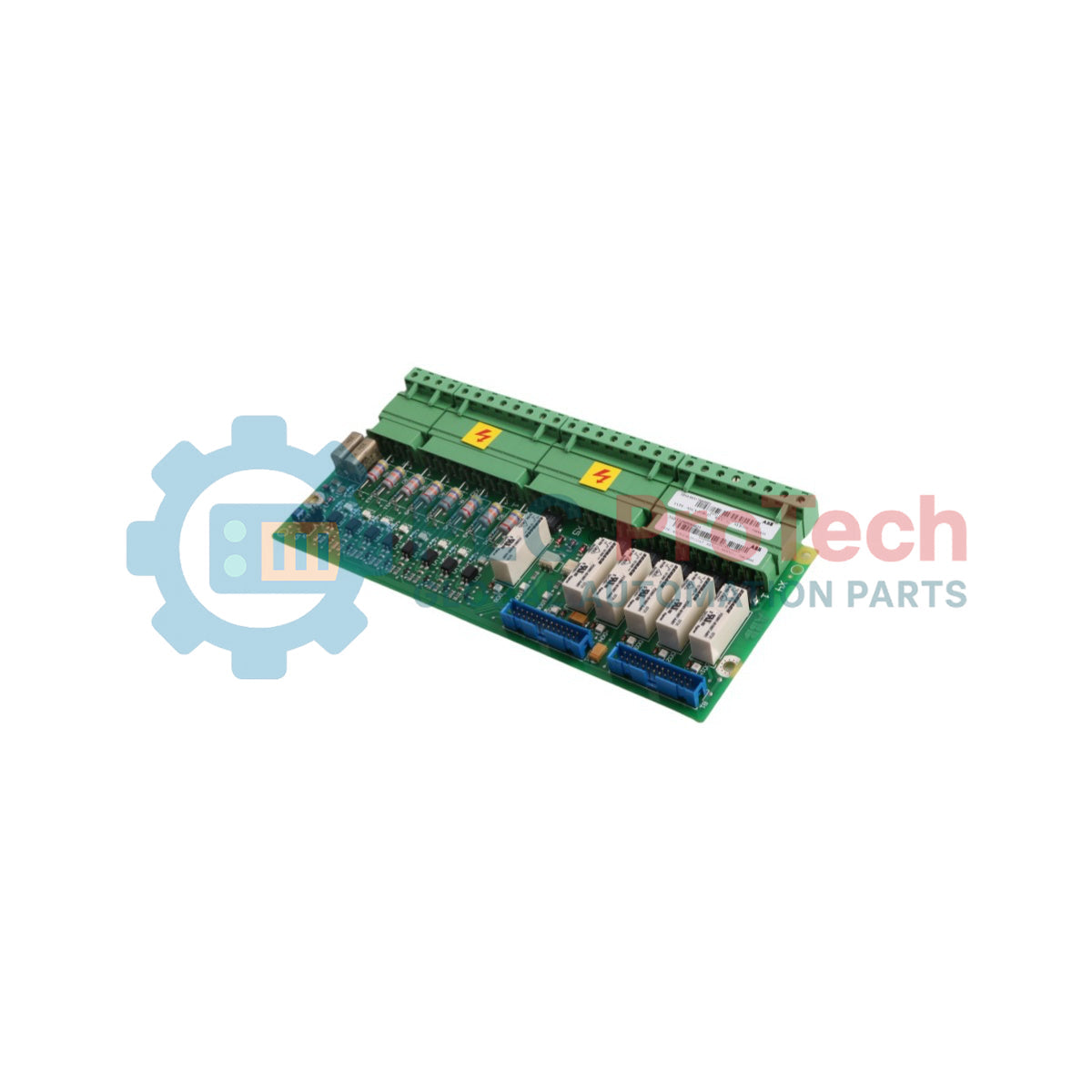

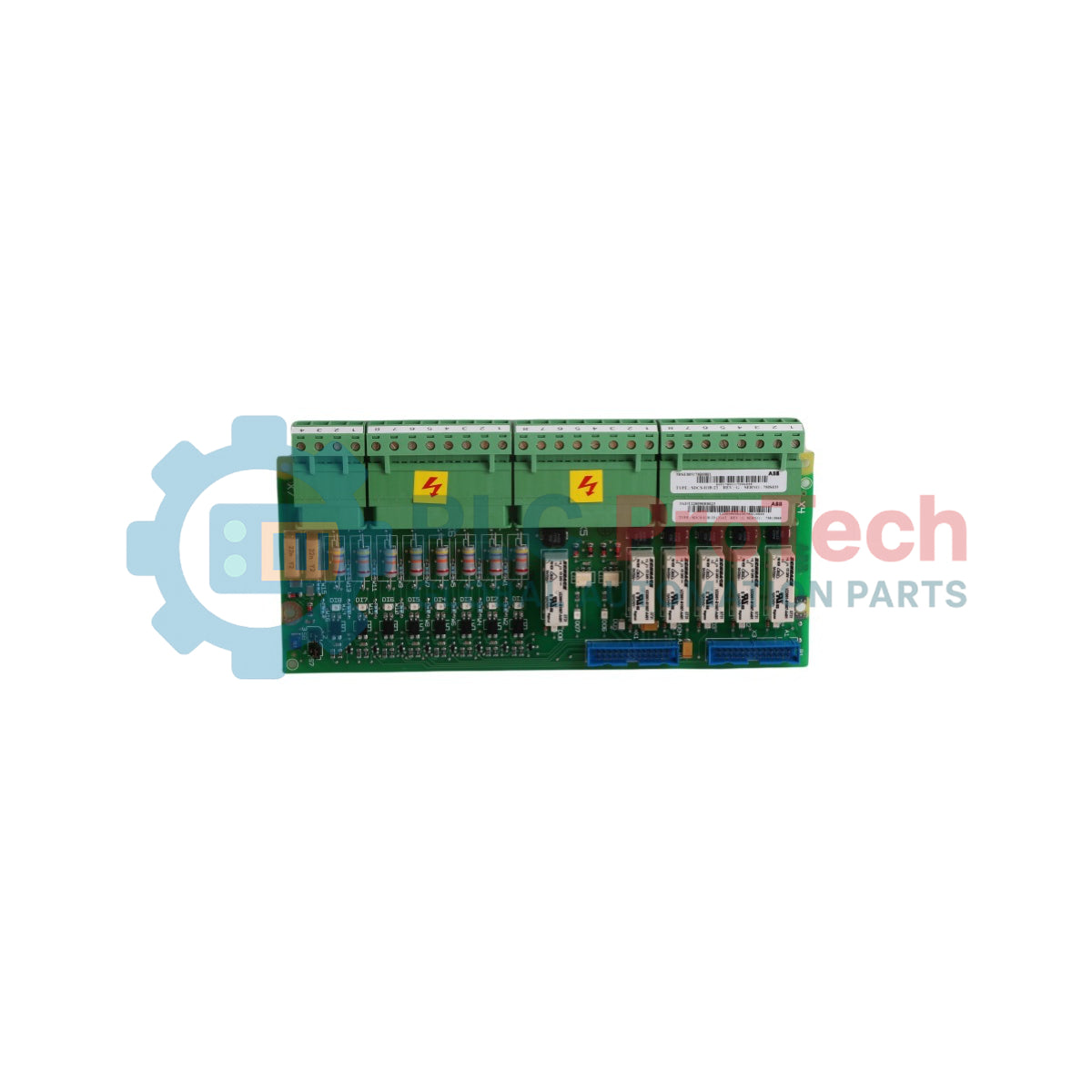

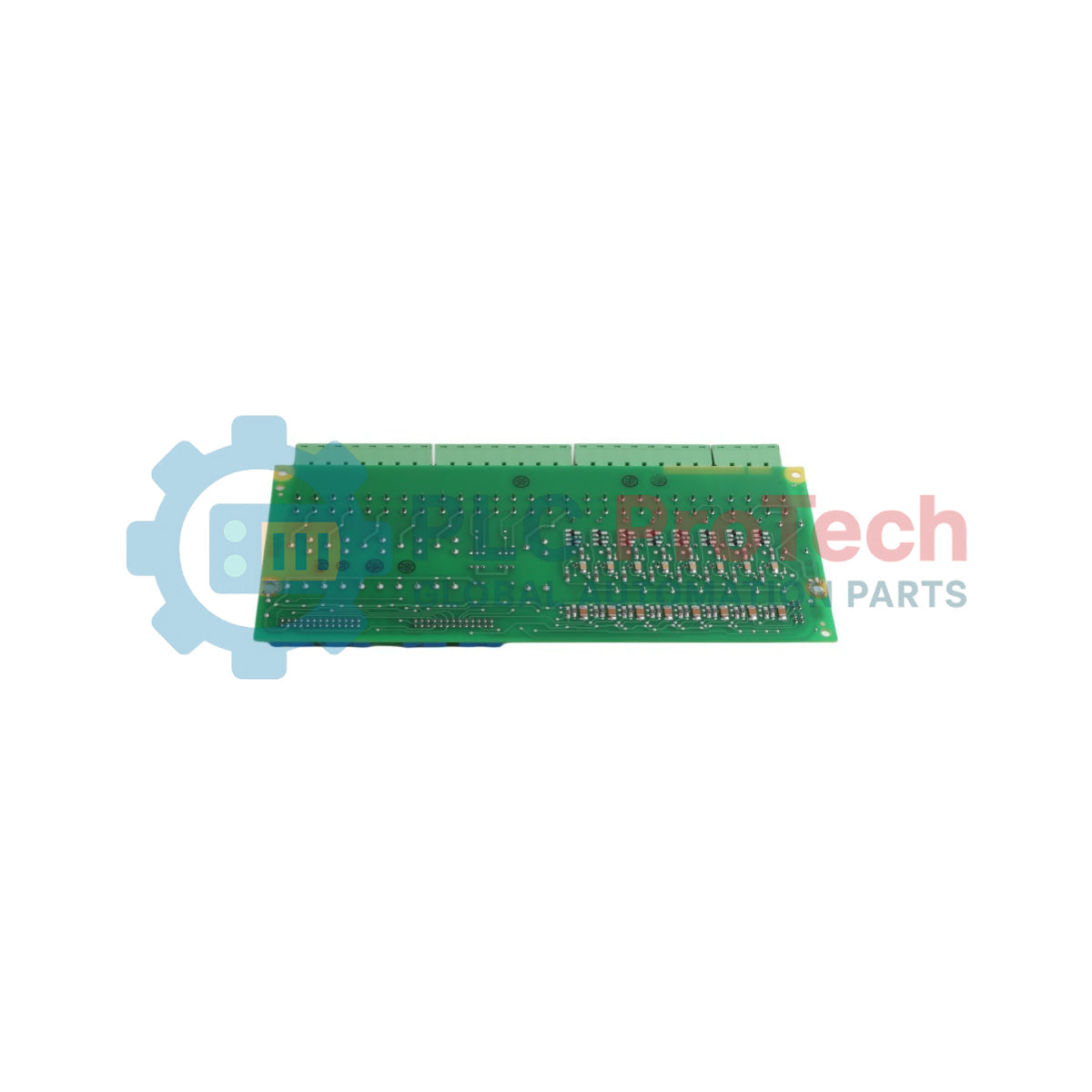

Papan I/O Digital Pemacu DCS ABB SDCS-IOB-23 3ADT220090R0023

SKU 3ADT220090R0023

Dalam stok

12-month warranty
Free returns within 30 days

Pengilang: ABB
No. Produk: 3ADT220090R0023
Negara asal:Jerman,Thailand
Jenis Produk: Papan I/O Digital
Kod bar: 8537101190
Pembayaran: T/T, Western Union
Berat: 390g
Dimensi: 260 mm x 150 mm x 55 mm
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan

Penerangan

SDCS-IOB-23 ABB ialah kad pengasingan galvanik dan antara muka perkakasan khusus yang direka bentuk untuk penukar kuasa DC industri tugas berat dalam portfolio sistem DCS. Beroperasi sebagai papan I/O digital khusus, peranti ini merapatkan unit pemprosesan kawalan pusat dengan litar medan luaran melalui penapisan, pemetaan dan pengurusan petunjuk status diskret serta input penggera berketumpatan tinggi.

Untuk melindungi integriti sistem, SDCS-IOB-23 menggunakan litar pengganding optik berbilang saluran yang menyeluruh untuk menyekat pancang voltan tinggi, lonjakan sementara dan ralat gelung bumi yang lazim berlaku dalam unit proses industri yang lasak. Seni bina ini bersambung dengan satah belakang komunikasi standard melalui penyambung reben asli, menjamin pemprosesan isyarat binari yang segerak dan meminimumkan kelewatan penghantaran dalaman. Binaan berintegriti tinggi ini mampu menahan tekanan elektrik berterusan, sekali gus memastikan penjejakan parameter yang boleh dipercayai semasa pelarasan pertukaran utama.

Ciri-ciri

Pengasingan Opto Galvanik: Menggunakan pengganding optik diskret pada talian input untuk mengasingkan voltan kawalan medan luaran daripada lapisan logik dalaman.
Perlindungan Litar Bersalut: Dibina dengan salutan permukaan industri pelindung untuk memaksimumkan ketahanan terhadap habuk konduktif, kelembapan atmosfera dan sisa kimia.
Terjemahan Isyarat Segerak: Mengekalkan kelewatan perambatan yang rendah untuk memadankan pemasaan interlok binari yang ketat merentas rangkaian perlindungan pemacu.

Aplikasi

Pengkondisian isyarat diskret dan penghalaan logik penutupan kecemasan dalam pemacu penukar ABB DCS800 dan pemacu penukar legasi.
Sistem proses industri berat termasuk penggelek relau bagas, tanur simen berterusan dan kilang keluli berbilang dirian.

Spesifikasi Teknikal

Parameter	Spesifikasi
Pengilang	ABB
Penetapan Model	SDCS-IOB-23
ID Produk / Nombor Pesanan	3ADT220090R0023
Jenis Peranti	Papan Antara Muka I/O Digital
Kod Saiz Bingkai	A
Nombor Tarif Kastam	85049090
Kod Sistem Harmonisasi (HS)	853710
Status Jenis Komponen	Asal / Baharu
Negara Asal	Jerman (DE) / Thailand (TH)
Berat Bersih Produk	0.39 kg
Berat Penghantaran (Dikira)	0.41 kg
Dimensi Pakej (Dikira)	260 mm x 150 mm x 55 mm

Model Alternatif & Keserasian

SDCS-IOB-23 (3ADT220090R0023) ialah naik taraf dan penggantian komponen rasmi yang serasi terus ke belakang untuk kod pengenalan bahagian ABB lama 3BSE005178R0001 (atau 3BSE005178R1). Apabila menggantikan papan siri 3BSE yang lama, faktor bentuk dan matriks pelekapnya sepadan dengan kemas dengan dulang kawalan sedia ada; namun, jurutera lapangan mesti mengesahkan secara visual matriks penetapan terminal wayar untuk memastikan talian pendawaian tambahan sepadan tepat.

Perangkap Aplikasi & Nota Kejuruteraan

Semasa pengubahsuaian loji hidup, punca umum kegagalan sistem ialah gandingan hingar apabila kabel reben tanpa pelindung dipasang bersebelahan jambatan thyristor voltan tinggi utama. Untuk mengekalkan operasi yang betul dan mengelakkan kerosakan pencetus tidak menentu dalam gelung kawalan penukar, pautan reben berketumpatan tinggi yang menyambungkan pemproses SDCS-CON-4 kepada blok terminal antara muka mestilah diasingkan secara fizikal daripada bas input tiga fasa dan konduktor angker DC.

Garis Panduan Pemasangan

AMARAN KRITIKAL: BAHAYA PENGENERGIAN VOLTAN TINGGI

Asingkan sepenuhnya, putuskan sambungan dan kunci keluar sumber kuasa utama, talian shunt serta input kuasa digital luaran bebas sebelum mengendalikan unit. Penukar kuasa mengekalkan cas voltan kapasitif berbahaya selama beberapa minit selepas suis utama diputuskan. Tunggu sekurang-kurangnya 15 minit agar gelung nyahcas keselamatan mengosongkan cas, kemudian lakukan pemeriksaan merentas terminal menggunakan voltmeter diperakui untuk mengesahkan keadaan litar benar-benar tidak bertenaga sebelum menyentuh sambungan.

1

Pasangkan gelang tangan pembumian ESD yang diperakui dan pasangkan pengapit penamatan pada titik pembumian casis logam terdedah untuk melesapkan cas elektrostatik pada badan.

2

Label dan rekodkan dengan teliti semua konduktor diskret input dan output yang disambungkan kepada blok terminal sedia ada sebelum melonggarkan skru bagi mengelakkan pendawaian silang di lapangan semasa pemasangan semula.

3

Tanggalkan pemasangan reben dalaman voltan rendah, longgarkan skru rangka, gantikan perkakasan lama dengan kad gantian, ketatkan semua pelekap dengan kukuh untuk melengkapkan pembumian struktur, dan sambungkan berkas pendawaian dengan kemas.

FAQ

Apakah nombor bahagian ABB lama yang digantikan secara rasmi oleh modul ini?

Modul ini menggantikan kod pengenalan produk legasi 3BSE005178R0001 secara langsung (juga dirujuk sebagai 3BSE005178R1).

Mengapakah pengasingan optik penting pada papan litar khusus ini?

Pengganding optik menyediakan pengasingan galvanik yang tinggi antara pendawaian instrumen medan dengan pemproses kawalan yang sensitif, serta menyekat lonjakan kuasa dan hingar talian.

Apakah langkah berjaga-jaga kabel yang mesti dikuatkuasakan semasa pemasangan?

Kabel reben kawalan voltan rendah mesti dirutekan sepenuhnya jauh daripada konduktor angker voltan tinggi dan jejak tiristor untuk mengurangkan gandingan hingar elektromagnet.
