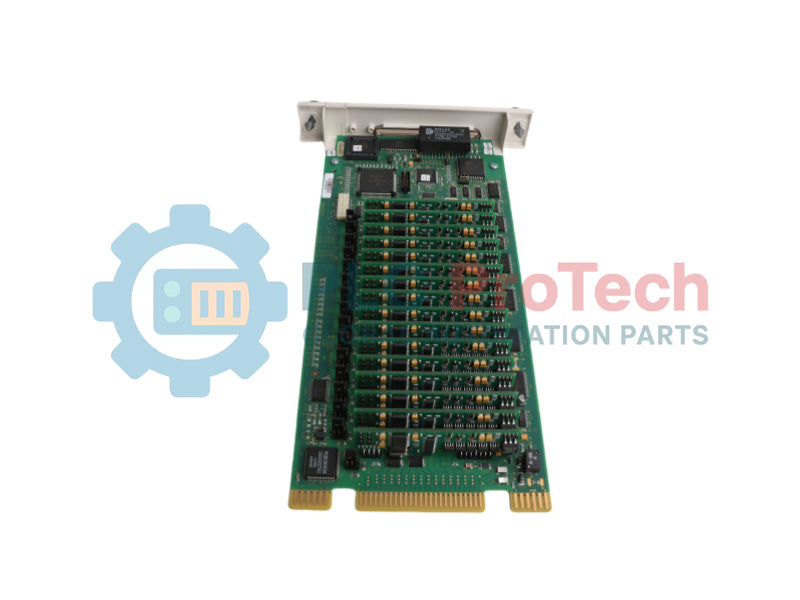

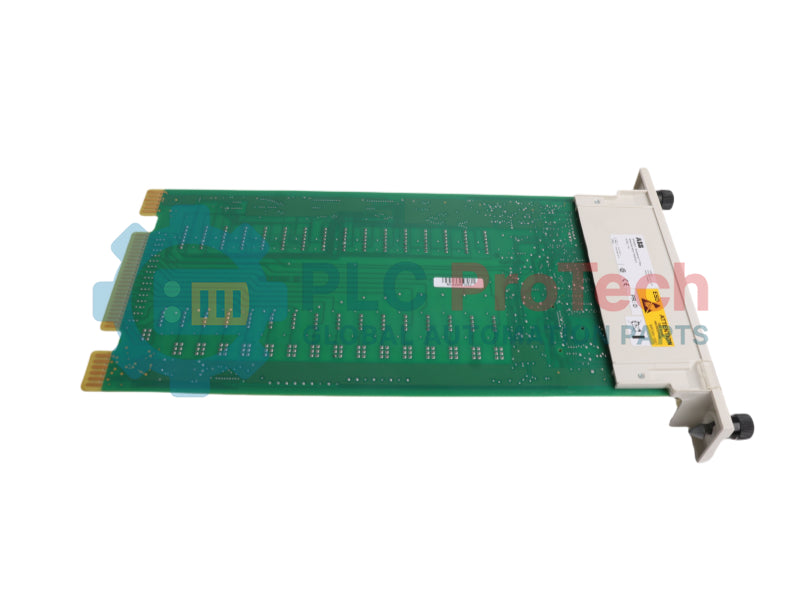

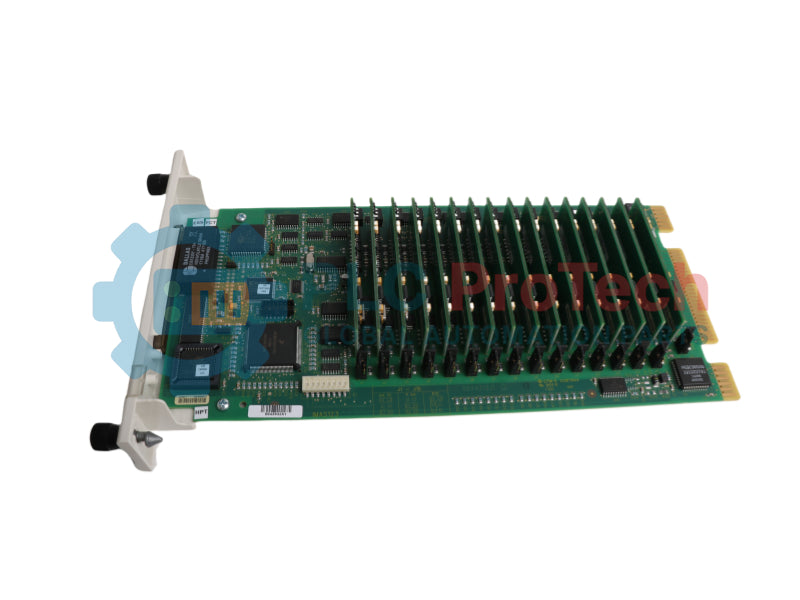

Modul Input Analog Symphony Plus ABB SPASI23

Modul Input Analog Symphony Plus ABB SPASI23

Hanya 3 item tinggal dalam stok

  • Pengilang: ABB

  • No. Produk: SPASI23

  • Negara asal:Switzerland

  • Jenis Produk: Modul Input Analog

  • Kod bar: 8537101190

  • Pembayaran: T/T, Western Union

  • Berat: 771g

  • Dimensi: 73.66 mm x 360.68 mm x 269.24 mm

  • Pelabuhan penghantaran: Xiamen

  • Jaminan: 12 bulan

Lihat butiran penuh
Penerangan Produk
FAQ
Penghantaran Pemulangan
Butiran tambahan
Ulasan

Memproses 16 saluran input analog bebas, ABB SPASI23 menghubungkan array sensor berketumpatan tinggi terus ke arkitek kawalan Symphony Plus. Modul Input Analog ini menyokong jenis isyarat campuran termasuk termokopel (TC), input millivolt (mV), pengesan suhu rintangan (RTD), dan isyarat tahap tinggi, menyediakan platform pendigitian resolusi tinggi satu slot untuk parameter proses kritikal. Direka untuk rangka kerja Harmony Rack (HR) Siri I/O, ia memastikan penyediaan isyarat masa nyata dan pengambilan data tepat untuk gelung proses yang mencabar.

Ciri-ciri

  • 16 Saluran Terasing: Keupayaan pemprosesan input berketumpatan tinggi dalam satu slot.
  • Pengendalian Isyarat Universal: Sambungan langsung ke TC, mV, RTD, dan isyarat industri tahap tinggi.
  • Arkitek Symphony Plus: Penyambungan bas asli untuk komunikasi deterministik dengan pengawal Harmony Rack.
  • Arkitek Bateri Sifar: Konfigurasi keadaan pepejal yang tidak memerlukan bateri dalaman untuk pengekalan.

Aplikasi

  • Pemantauan terma sistem dandang dan galas turbin stim menggunakan input TC/RTD langsung.
  • Pemprosesan sensor voltan rendah berketumpatan tinggi dalam unit petrokimia dan penapisan minyak.
  • Integrasi telemetri analog berbilang saluran dalam penjanaan kuasa industri berat.

Spesifikasi Teknikal

Parameter Spesifikasi
Pengilang ABB
ID Produk / Penamaan Jenis SPAS123
Jenis Modul Modul I-O (Modul Input Analog)
Jenis Saluran AI (Input Analog)
Bilangan Saluran Input 16
Jenis Isyarat Disokong Termokopel (TC), millivolt (mV), RTD, Tahap Tinggi
Kedalaman / Panjang Bersih Produk 73.66 mm
Tinggi Bersih Produk 360.68 mm
Lebar Bersih Produk 269.24 mm
Berat Bersih Produk 0.771 kg
Bilangan Bateri 0
Kod HS / Nombor Tarif Kastam 85389081 (Bahagian untuk mesin elektrik tajuk 8535, 8536, atau 8537)
Kategori WEEE 5. Peralatan Kecil (Tiada Dimensi Luaran Melebihi 50 cm)
Kod ID SCIP 6a9a9917-496b-4993-9108-8a90a084fefb Malta

Garis Panduan Pemasangan

AMARAN KRITIKAL

Isolasi semua gelung sensor tahap tinggi dan lapangan aktif sebelum memasukkan atau mengeluarkan modul. Penukaran panas tanpa penstabilan bas bas rak latar belakang yang disahkan boleh menyebabkan lonjakan isyarat sementara merentasi saluran bersebelahan. Kesinambungan pembumian mesti disahkan melalui bingkai Harmony Rack sebelum pengaktifan.

1

Periksa slot Harmony Rack untuk serpihan penjajaran dan sahkan pin penyambung backplane lurus sepenuhnya.

2

Geser kad dengan rata sepanjang panduan casis atas dan bawah sehingga penyambung tepi terpasang dengan kukuh ke dalam backplane.

3

Kencangkan pengikat pelat muka untuk menghubungkan panel depan ke tanah dan mewujudkan ikatan terma dengan bingkai penutup.

RECOMMENDED RELATED MODELS

Product Image Model Number / Title Condition Availability Action
1734-IE2C Modul Input Analog 2 Titik Allen Bradley 1734-IE2C Point I/O Original New In Stock View Details
AAI135-S03 Yokogawa AAI135-S03 Modul Input Analog CENTUM VP Original New In Stock View Details
Key Features:
#Analog Input Modules #Symphony Plus

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

Modul Input Analog Symphony Plus ABB SPASI23

Download Open in new tab

Bolehkah jenis isyarat campuran disambungkan ke satu modul secara serentak?
Ya. Perkakasan modul menyokong penyediaan dalaman untuk Termokopel, millivolt, RTD, dan input tahap tinggi, walaupun konfigurasi pengelompokan saluran perisian mesti sepadan dengan pemetaan unit penamatan tertentu.

Adakah modul ini memerlukan bateri sandaran luaran untuk penyimpanan data kalibrasi?
Tidak. Profil perkakasan mengesahkan 0 bateri diperlukan, menggunakan memori pepejal bukan mudah luah untuk mengekalkan kalibrasi saluran dan pemalar pengenalan.

Sistem rangkaian apa yang digunakan oleh modul ini?
Ia direka khas untuk rangka kerja I/O Siri Symphony Plus HR (Rak Harmony), yang terus dipasang pada papan belakang seni bina Harmony standard.

Penghantaran Ekspres Global

  • Penghantaran Standard: 4-6 Hari Perniagaan melalui DHL, FedEx, dan UPS.
  • Penghantaran Ekspres: Penghantaran pada hari yang sama untuk pesanan dalam stok yang dibuat sebelum 2:00 PM (GMT+8).
  • Liputan Seluruh Dunia: Berkhidmat di lebih 150 negara, termasuk penghantaran pantas ke Arab Saudi dan UAE.

Pemulangan & Jaminan

  • Jaminan 30 Hari: Pemulangan diterima untuk produk dalam stok dalam pembungkusan asal yang disegel kilang.
  • Jaminan 12 Bulan: Setiap komponen industri disokong oleh jaminan teknikal profesional kami.

Pesanan diproses dan dihantar Isnin-Jumaat (tidak termasuk cuti umum).


Untuk kelayakan penuh, yuran penyimpanan semula, dan butiran pemulangan antarabangsa, sila lihat rasmi kami Polisi Pemulangan & Bayaran Balik .
