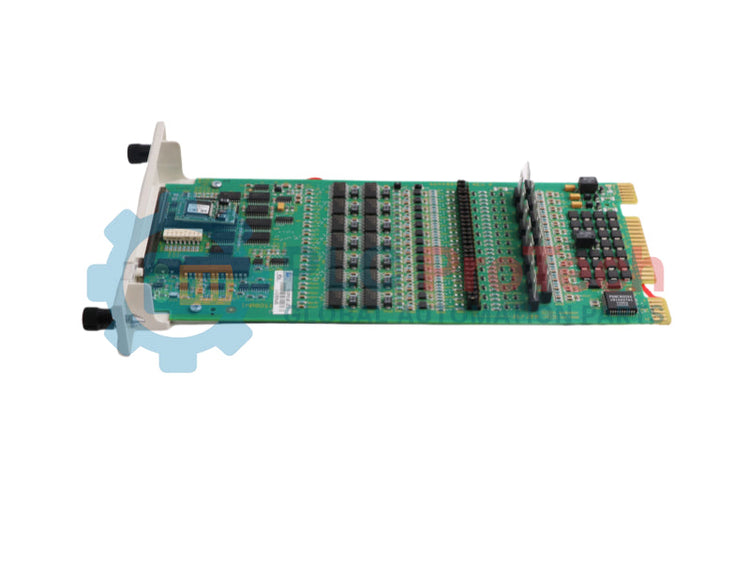

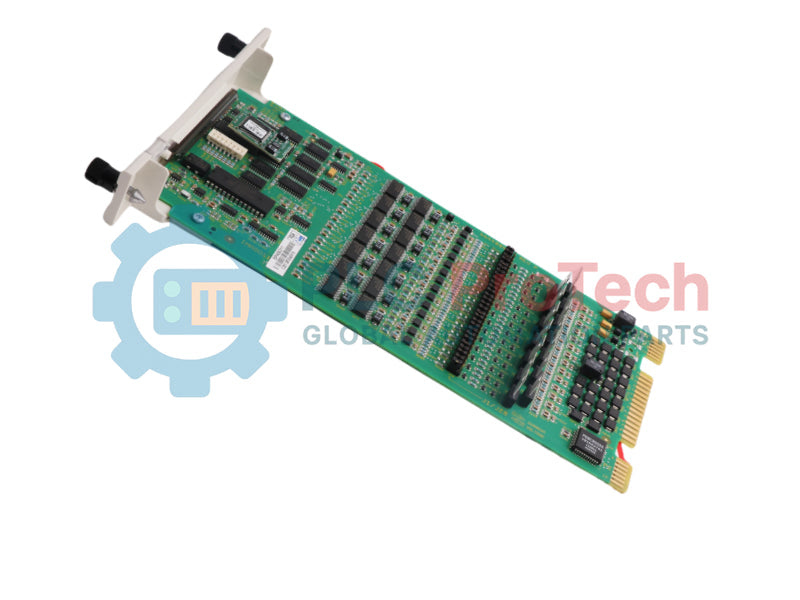

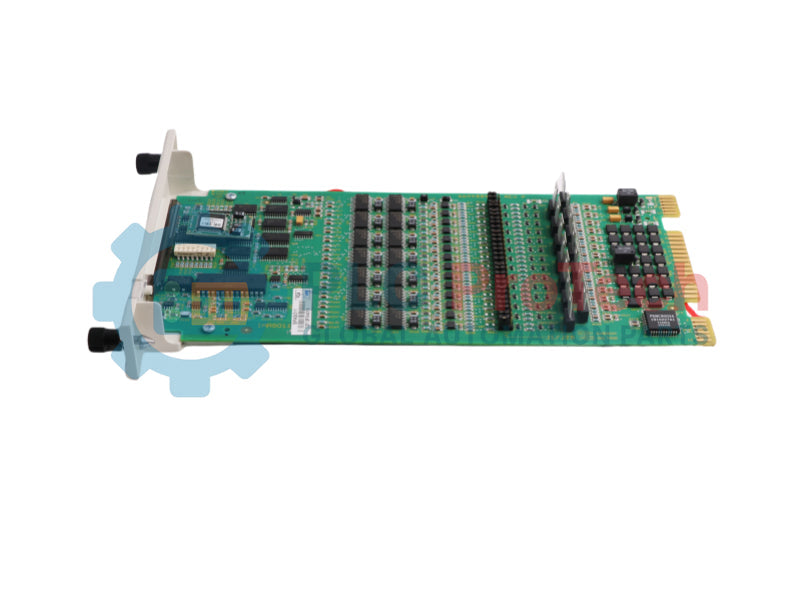

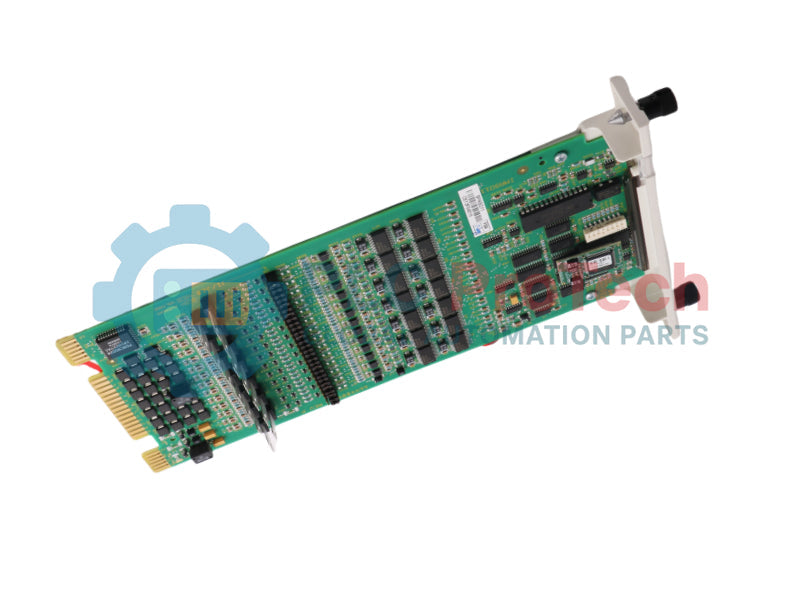

Modul Output Analog Symphony Plus ABB SPASO11

Mengawal penggerak lapangan dengan ketepatan tinggi, ABB SPASO11 memainkan peranan penting sebagai Modul Output Analog berbilang saluran dalam seni bina kawalan teragih Symphony Plus. Ia mengendalikan 14 saluran output analog bebas, menyokong gelung arus 4-20mA standard dan antara muka voltan 1-5V untuk mengawal injap kawalan, pemacu kelajuan berubah, dan posisi struktur. Beroperasi secara asli sebagai modul I-O bersepadu sebahagian daripada keluarga S+ HR I-O, modul ini menyediakan penukaran isyarat deterministik untuk mengekalkan prestasi gelung dalam pembuatan berterusan dan rangka kerja utiliti kompleks.

Ciri-ciri

• 14 Saluran Terasing: Pembungkusan saluran output berketumpatan tinggi membolehkan liputan kawalan luas dari lokasi slot kerangka individu.
• Profil Isyarat Berganda: Pilihan programatik atau susun atur untuk gelung arus 4-20mA standard atau pengawalan gelung voltan 1-5V.
• Perlindungan Volatiliti Negeri Pepejal: Mengandungi bateri dalaman sifar untuk mengelakkan kemerosotan kitar hayat bateri sambil mengekalkan parameter dengan selamat.
• Penjajaran Asas Rak Harmony: Sambungan kukuh ke papan belakang infrastruktur HR standard untuk komunikasi bersatu dengan unit pemprosesan.

Aplikasi

• Pengawalan injap utama bekalan air dandang dan sistem kawalan gas bahan api dalam utiliti elektrik.
• Penghantaran set-point langsung ke pengawal frekuensi berubah besar (VFD) dalam operasi pengendalian air sisa.
• Pengurusan kawalan gelung berkadar dalam unit pemisahan kimia berat.

Spesifikasi Teknikal

Wawasan Kejuruteraan Empirik

Model Alternatif & Keserasian

Modul fungsi SPASO11 diperkenalkan di bawah barisan S+ HR Series khusus untuk bertindak sebagai pengganti seni bina langsung bagi komponen Infi 90 IMASO11 lama. Ia menampilkan slot pengindeksan backplane belakang yang sama dan mengendalikan susun atur 14 saluran yang sama, membolehkan jurutera menggantikan modul lama tanpa mengubah blok terminal. Pastikan apabila menaik taraf dari sistem IM lama, firmware pengawal rak utama anda disahkan pada versi Composer 6.1 atau lebih tinggi untuk memproses dengan betul daftar pengenalan modul yang dikemas kini semasa permulaan.

Perangkap Aplikasi & Nota Kejuruteraan

Satu kekangan utama pelaksanaan berkaitan dengan rintangan gelung dan ciri kuasa terminal. Apabila memacu 14 saluran serentak yang dikonfigurasikan untuk pelaksanaan gelung arus 4-20mA, pastikan impedans gelung luaran kekal dalam had beban teknikal tepat spesifikasi plat asas Symphony Plus. Beban berlebihan pada litar menyebabkan jenuhnya output saluran, menyebabkan litar pemacu menandakan kod status kegagalan litar I/O dalam antara muka diagnostik DCS. Jika laluan gelung menjejaki larian kabel udara terbuka yang panjang, unit pengasingan tambahan luaran mesti ditambah untuk menghalang bunyi yang terhasil.

Petua Pengujian & Pendawaian

Semasa pengujian gelung awal, memeriksa pemalar kalibrasi output adalah penting sebelum mengunci talian ke penggerak bergerak. Gunakan alat konfigurasi sistem untuk memaksa langkah 4.00 mA dan 20.00 mA tertentu bagi mengesahkan penjejakan injap kedudukan keseluruhan. Jika blok kejuruteraan memerlukan asas voltan 1-5V dan bukannya kawalan arus, suis konfigurasi lapangan yang terletak pada blok penamatan atau togol firmware dalaman mesti diselaraskan dengan tepat untuk mengelakkan anomali pemotongan isyarat yang teruk semasa runtime proses langsung.

Garis Panduan Pemasangan
