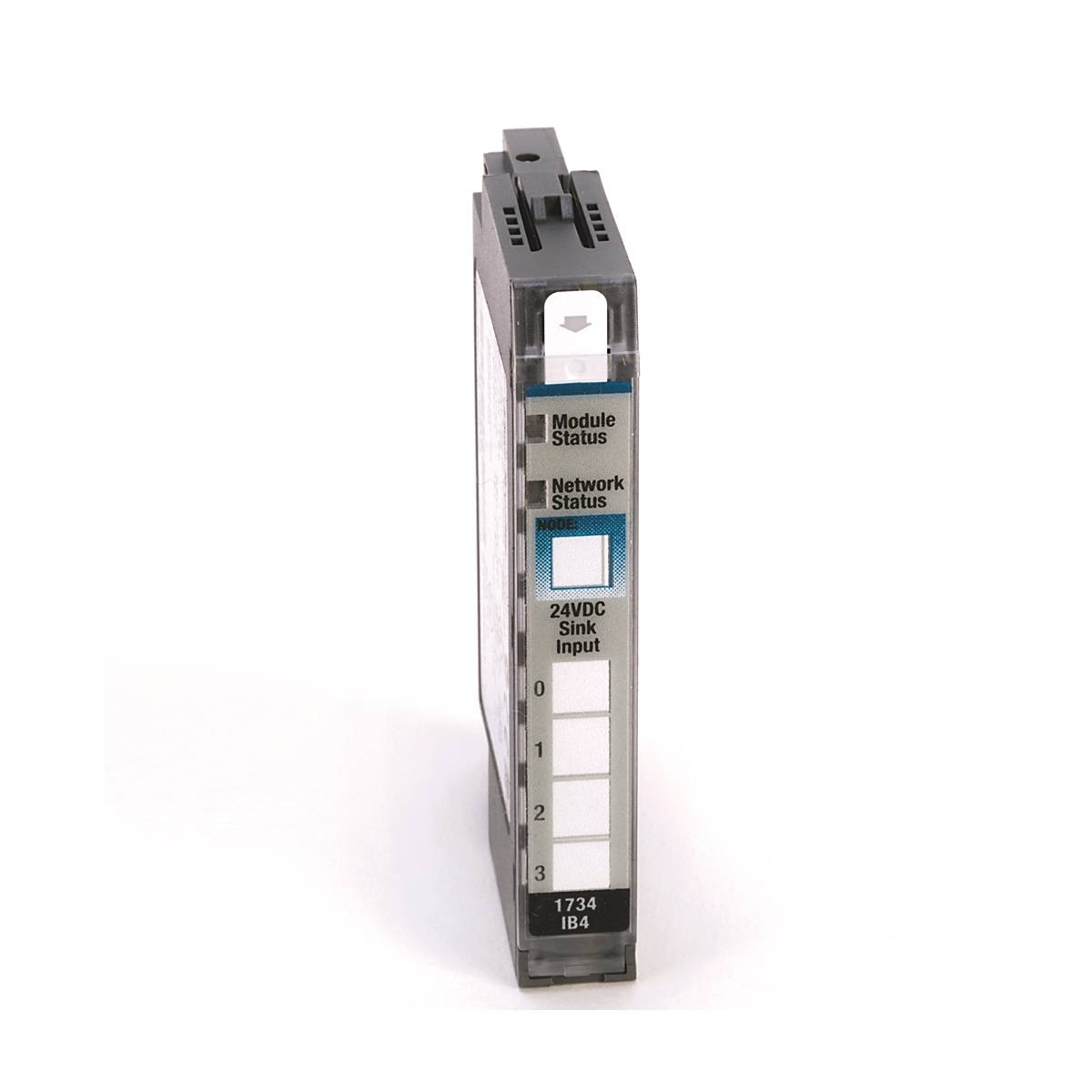

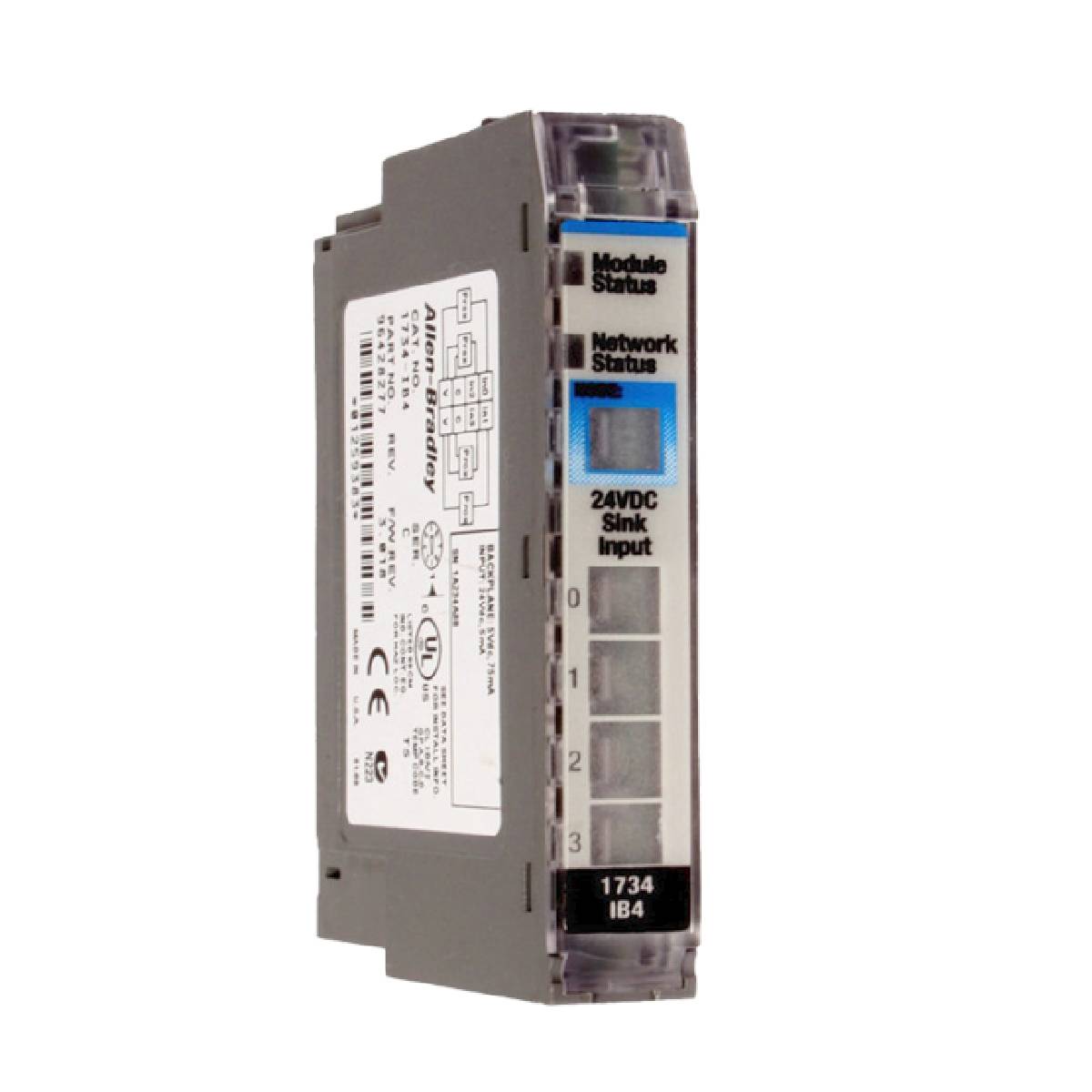

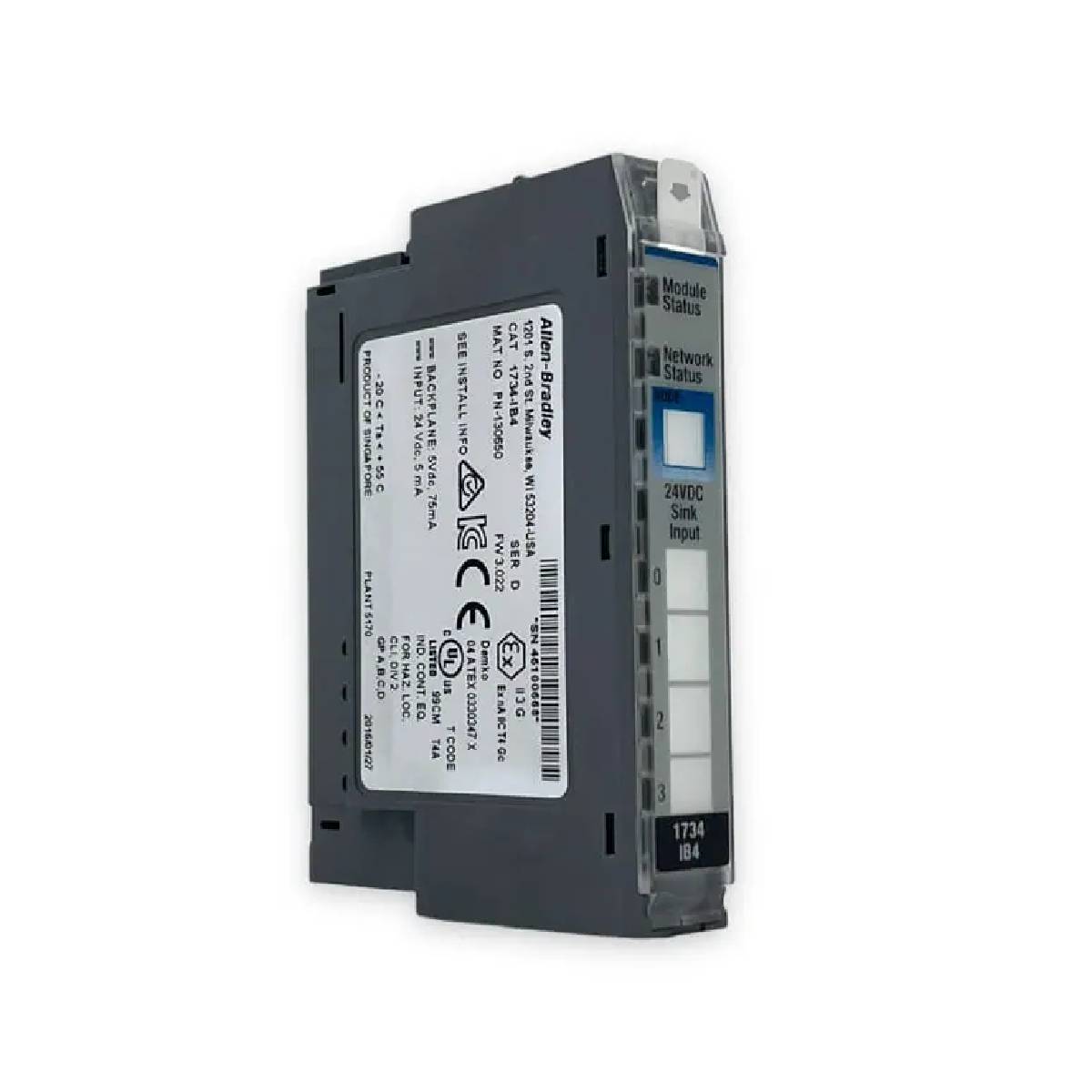

Modul Input Digital 4 Titik Allen Bradley 1734-IB4 Point I/O

Modul Input Digital 4 Titik Allen Bradley 1734-IB4 Point I/O

Hanya 10 item tinggal dalam stok

  • Pengilang: Allen-Bradley

  • No. Produk: 1734-IB4

  • Negara asal:Singapura

  • Jenis Produk: Modul Input Digital

  • Pembayaran: T/T, Western Union

  • Berat: 32g

  • Dimensi: 56.6 x 12.1 x 77.5 mm (H x W x D)

  • Pelabuhan penghantaran: Xiamen

  • Jaminan: 12 bulan

Lihat butiran penuh
Penerangan Produk
FAQ
Penghantaran Pemulangan
Butiran tambahan
Ulasan

Allen-Bradley 1734-IB4 adalah modul input digital menyerap 4 titik yang direka untuk sistem POINT I/O. 1734-IB4 menghubungkan peranti sensor sisi lapangan—seperti suis kehadiran 2-way atau 3-way—dengan pengawal pusat melalui rangkaian I/O seperti DeviceNet, PROFIBUS, ControlNet, atau EtherNet/IP melalui penyesuai yang serasi. Menerima isyarat diskret 24V DC, ia menghasilkan 1 bait data input untuk pemetaan memori pemproses.

Ciri-ciri

  • 4 saluran input DC menyerap disusun dalam 1 kumpulan 4
  • Pemasangan terus pada rel DIN menggunakan pemasangan asas terminal siri 1734 yang serasi
  • Penunjuk status LED terintegrasi untuk status rangkaian, status modul, dan status input saluran individu
  • Sistem penyisipan berkunci untuk mengelakkan penempatan modul yang tidak betul
  • Sokongan untuk Blok Terminal Boleh Tanggal (RTB) membolehkan penggantian modul tanpa mengganggu pendawaian lapangan

Aplikasi

  • Pengambilan isyarat automasi kilang dan kawalan proses
  • Antara muka untuk suis kehadiran DC 2-way dan 3-way
  • Pemprosesan suis had diskret dan input butang tekan
  • Sistem kawalan diedarkan menggunakan seni bina POINT I/O

Spesifikasi Teknikal

Parameter Spesifikasi
Pengilang Allen-Bradley / Rockwell Automation
Negara Asal Singapura
Input setiap Modul 4 (1 kumpulan 4), menyerap
Voltan Keadaan Hidup, Nominal 24V DC
Julat Voltan Keadaan Hidup 10...28.8V DC
Arus Keadaan Hidup, Nominal 4 mA @ 24V DC
Arus Keadaan Hidup, Maksimum 5 mA
Voltan Keadaan Mati, Maksimum 5V DC
Arus Keadaan Mati, Minimum 1.5 mA
Impedans Input, Nominal 3.6 kOHM
Impedans Input, Maksimum 4.7 kOHM
Masa Penapis Input (Dari Mati ke Hidup) 0.5 ms perkakasan plus 0...63 ms (boleh dipilih pengguna)
Masa Penapis Input (Dari Hidup ke Mati) 0.5 ms perkakasan plus 0...63 ms (boleh dipilih pengguna)
Voltan Bekalan Kuasa Lapangan, Nominal 24V DC
Julat Voltan Kuasa Lapangan 10...28.8V DC
Arus POINTBus, Maksimum 75 mA @ 5V DC
Pelepasan Kuasa @ 28.8V DC, Maksimum 1.0 W
Pelepasan Terma @ 28.8V DC, Maksimum 3.4 BTU/jam
Voltan Pengasingan 50V (berterusan), Jenis Penebatan Diperkuat (Diuji @ 2500V DC selama 60 s, sisi lapangan ke sistem)
Posisi Kunci suis 1
Tork Skru Pangkalan Terminal 0.8 N-m (7 lb-in)
Penarafan Jenis Penutup Tiada (gaya terbuka)
Dimensi (T x L x D), Anggaran 56.6 x 12.1 x 77.5 mm (2.23 x 0.48 x 3.05 in.)
Berat, Anggaran 31.8 g (1.12 oz)
Suhu Beroperasi -20 degC hingga +55 degC (-4 degF hingga +131 degF)
Suhu Tidak Beroperasi -40 degC hingga +85 degC (-40 degF hingga +185 degF)
Kelembapan Relatif 5...95% tanpa kondensasi

Sambungan/Antara Muka

Pin Penyambung Fungsi
0 Input 0
1 Input 1
2 Input 2
3 Input 3
4 Umum
5 Umum
6 Bekalan Pengguna (12/24V DC)
7 Bekalan Pengguna (12/24V DC)

Garis Panduan Pemasangan

  • Pemasangan Rel DIN: Pasang modul pada rel DIN keluli yang dilapisi kromat berlapis zink (nombor bahagian 199-DR1; 46277-3; EN50022) untuk mewujudkan pembumian casis yang betul. Kencangkan rel DIN setiap 200 mm (7.8 in.) dan gunakan pengikat hujung.
  • Keperluan Penutup: Pasang di dalam penutup yang sesuai untuk persekitaran industri Darjah Pencemaran 2, menyediakan penarafan perlindungan kemasukan sekurang-kurangnya IP54 untuk aplikasi lokasi berbahaya.
  • Pengunci Mekanikal: Putarkan suis kekunci pada pangkalan pemasangan ke kedudukan 1 sebelum memasukkan modul. Pastikan skru pengunci rel DIN berada dalam kedudukan mendatar sebelum memasukkan modul.
  • Keselamatan Pendawaian: Pastikan kuasa sisi lapangan dan kuasa papan belakang diputuskan sebelum memasukkan atau mengeluarkan modul atau blok terminal di lokasi berbahaya untuk mengelakkan percikan elektrik.
  • Bekalan Kuasa: Bekalkan peralatan dari sumber yang mematuhi SELV atau PELV untuk mematuhi keperluan Arahan Voltan Rendah CE.

Pematuhan dan Pensijilan

  • Peralatan Kawalan Industri Tersenarai UL (Fail UL E65584)
  • Tersenarai UL untuk Lokasi Berbahaya Kelas I Bahagian 2 Kumpulan A, B, C, D (Fail UL E194810, Kod Suhu T4A)
  • UKEX / ATEX: II 3 G Ex ec IIC T4 Gc (DEMKO 04 ATEX 0330347X, UL22UKEX2478X)
  • IECEx: Ex ec IIC T4 Gc (IECEx UL 20.0072X)
  • CE / UKCA EMC: EN 61326-1, EN 61000-6-2, EN 61000-6-4, EN 61131-2
  • RoHS: EN IEC 63000
  • RCM, KC, CCC (202012230911607)
Loading product navigation…

RECOMMENDED RELATED MODELS

Product Image Model Number / Title Condition Availability Action
1734-OE2C Modul Output Arus Analog Allen-Bradley 1734-OE2C POINT I/O Original New In Stock View Details
1734-IE2C Modul Input Analog 2 Titik Allen Bradley 1734-IE2C Point I/O Original New In Stock View Details
1734-OB4E Modul Output Digital 4-Titik Allen-Bradley 1734-OB4E Point I/O Original New In Stock View Details
Key Features:
#Digital Input Module #POINT I/O

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

Modul Input Digital 4 Titik Allen Bradley 1734-IB4 Point I/O

Download Open in new tab

What is the keying position required for installing this module onto its base?
The mechanical keyswitch on the mounting base must be rotated clockwise to align position 1 with the notch prior to module insertion.

What power source requirement must be met to ensure CE LVD compliance?
The equipment must be powered from a power source that complies with Safety Extra Low Voltage (SELV) or Protected Extra Low Voltage (PELV).

What type of input signals does the module accept?
The device accepts 4 sinking discrete inputs operating at a nominal voltage of 24V DC within a range of 10 to 28.8V DC.
