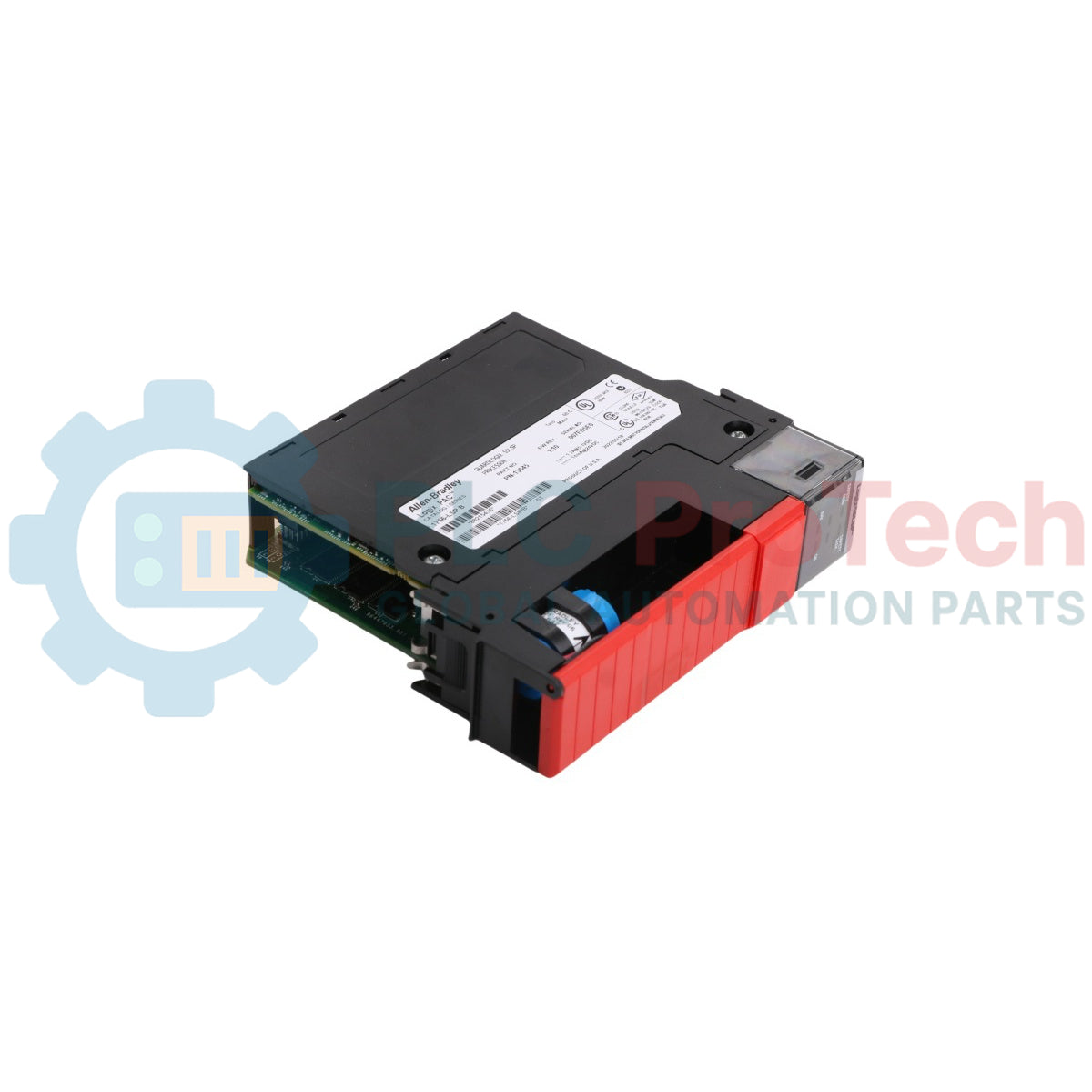

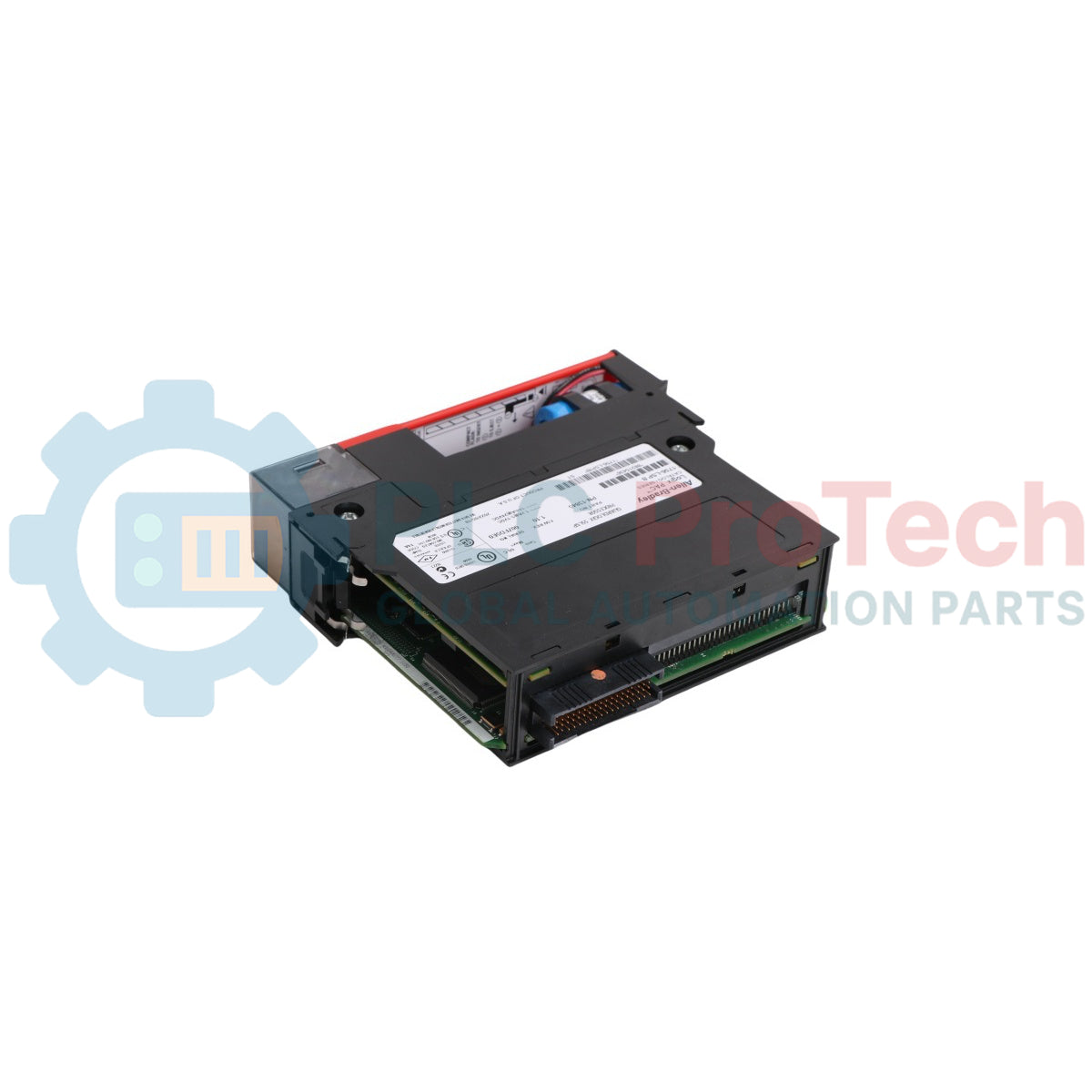

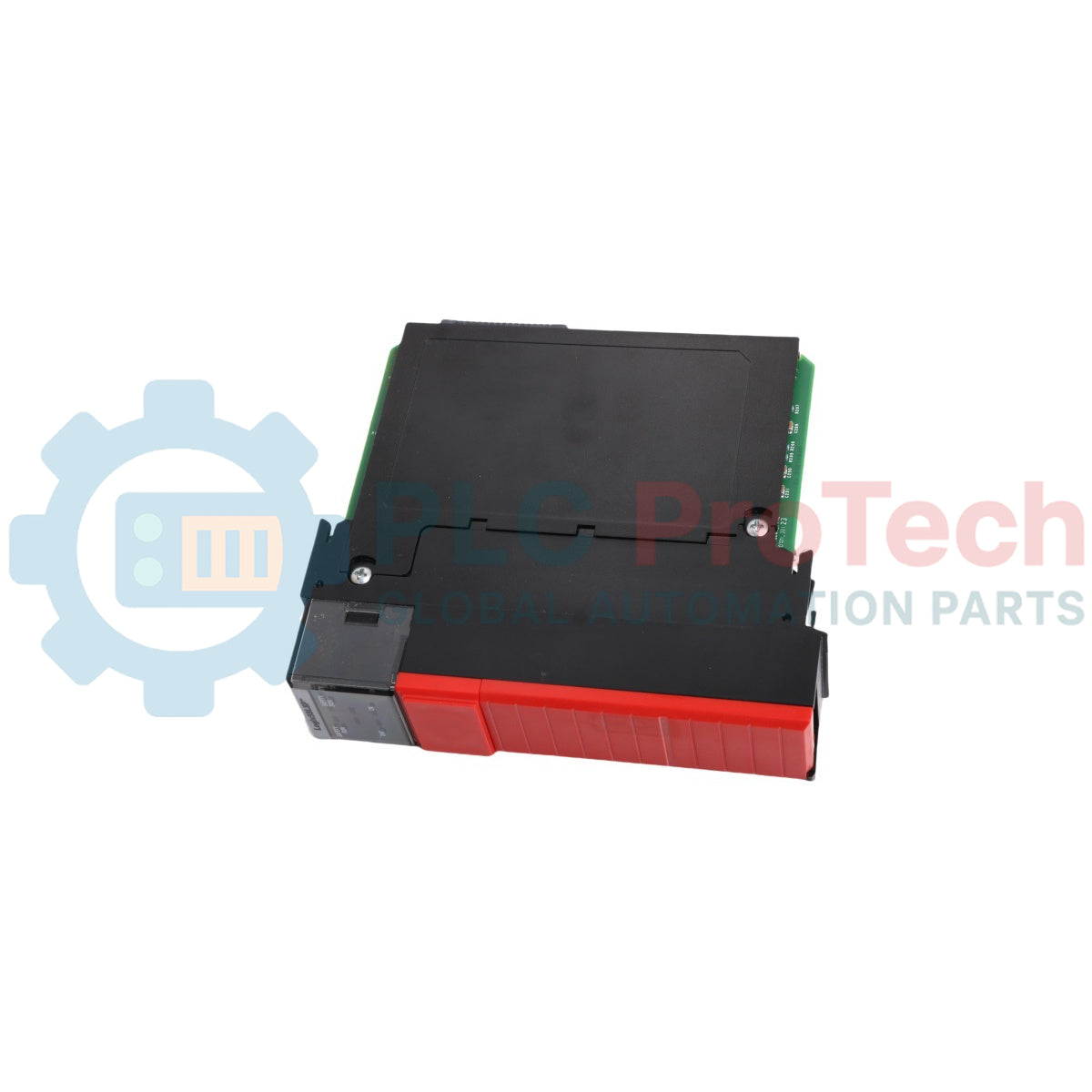

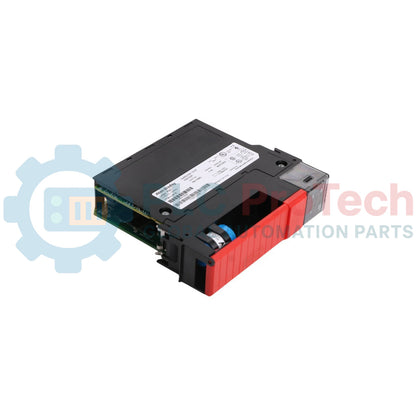

Modul Rakan Keselamatan GuardLogix 5560 Allen-Bradley 1756-LSP

Penerangan

Allen-Bradley 1756-LSP berfungsi sebagai pemproses bersama berlebihan khusus yang diasingkan daripada perkakasan dalam sistem berinstrumentasikan keselamatan untuk melaksanakan logik diagnostik berbilang saluran dan pengesahan keselamatan lockstep. Beroperasi sebagai modul rakan keselamatan khusus yang dipasangkan dengan pengawal utama, unit ini mewujudkan persekitaran pelaksanaan sekunder yang terpencil untuk mengendalikan fungsi berkaitan keselamatan dengan selamat sehingga dan termasuk keperluan SIL 3 dan Tahap Prestasi e. Peranti ini tidak mempunyai memori pengguna setempat untuk operasi standard; sebaliknya, parameter konfigurasinya, operasi jam dan struktur memori keselamatan terikat pada serta diurus oleh unit induk yang sepadan.

Ciri-ciri

• Jejak Pemprosesan Bersama 1 Slot: Menggunakan satu slot yang terletak betul-betul bersebelahan dengan pengawal utama, membentuk pasangan pemprosesan dua slot dalam satah belakang casis.
• Peruntukan Memori Keselamatan Dinamik: Peruntukan keselamatan sepadan secara langsung dengan unit induk berpasangan, menyediakan 1 MB apabila dipasangkan dengan 1756-L61S atau 1756-L62S, dan 3.75 MB apabila dipautkan dengan 1756-L63S.
• Ketumpatan Sambungan Tinggi: Mengurus sehingga 250 sambungan data untuk mengendalikan pengagihan saling kunci keselamatan industri yang kompleks.
• Diagnostik Bersepadu: Penunjuk status LED terbina dalam memberikan pengesahan visual tempatan serta-merta bagi keadaan pelaksanaan, ralat dan keadaan penyegerakan.
• Sandaran Flash Tidak Meruap: Dibekalkan lengkap dengan kad CompactFlash yang telah dipasang untuk memastikan penyimpanan imej perisian tegar dan parameter operasi yang selamat.

Aplikasi

• Gelung henti kecemasan SIL 3 dan Tahap Prestasi e (PL e) dalam bidang perindustrian berisiko tinggi.
• Pasangan pemprosesan bersama lockstep dalam sistem pengurusan pembakar automatik (BMS) dan sel penekan.
• Pengendalian saling kunci gagal selamat dalam persediaan pembuatan yang memerlukan pengasingan ketat daripada laluan pelaksanaan logik kawalan standard.

Spesifikasi Teknikal

Model Alternatif & Keserasian

Rakan keselamatan 1756-LSP dikunci secara struktur kepada seni bina GuardLogix 5560. Ia hanya berfungsi apabila dipasangkan bersama pengawal keselamatan 1756-L61S, 1756-L62S atau 1756-L63S. Percubaan untuk memautkan modul keselamatan ini dengan pemproses ControlLogix standard bukan keselamatan atau sistem ControlLogix 5570/5580 yang lebih baharu akan menyebabkan ralat pengesahan satah belakang dan menghentikan pemuatan konfigurasi CPU.

Perangkap Aplikasi & Nota Kejuruteraan

Kesilapan kejuruteraan utama berlaku ketika mengira ruang kerja yang tersedia di dalam kepungan terbuka. Jika rakan keselamatan tidak ditempatkan dalam slot betul-betul di sebelah kanan pengawal utamanya, pasangan tersebut tidak dapat memenuhi keperluan struktur SIL 3, lalu menyebabkan kerosakan menyeluruh pada integriti gelung keselamatan. Selain itu, kerana kad ini bergantung sepenuhnya pada pengawal induk untuk pautan komunikasi dan parameter konfigurasi, port RS-232 terbina dalamnya tidak boleh digunakan secara berasingan untuk pemetaan rangkaian yang meluas atau pengubahsuaian logik. Pastikan sel bateri litium 1756-BA2 terbina dalam dipantau secara berkala; tahap tenaga yang rendah boleh merosakkan operasi jam semasa bekalan kuasa sistem terputus sepenuhnya.
