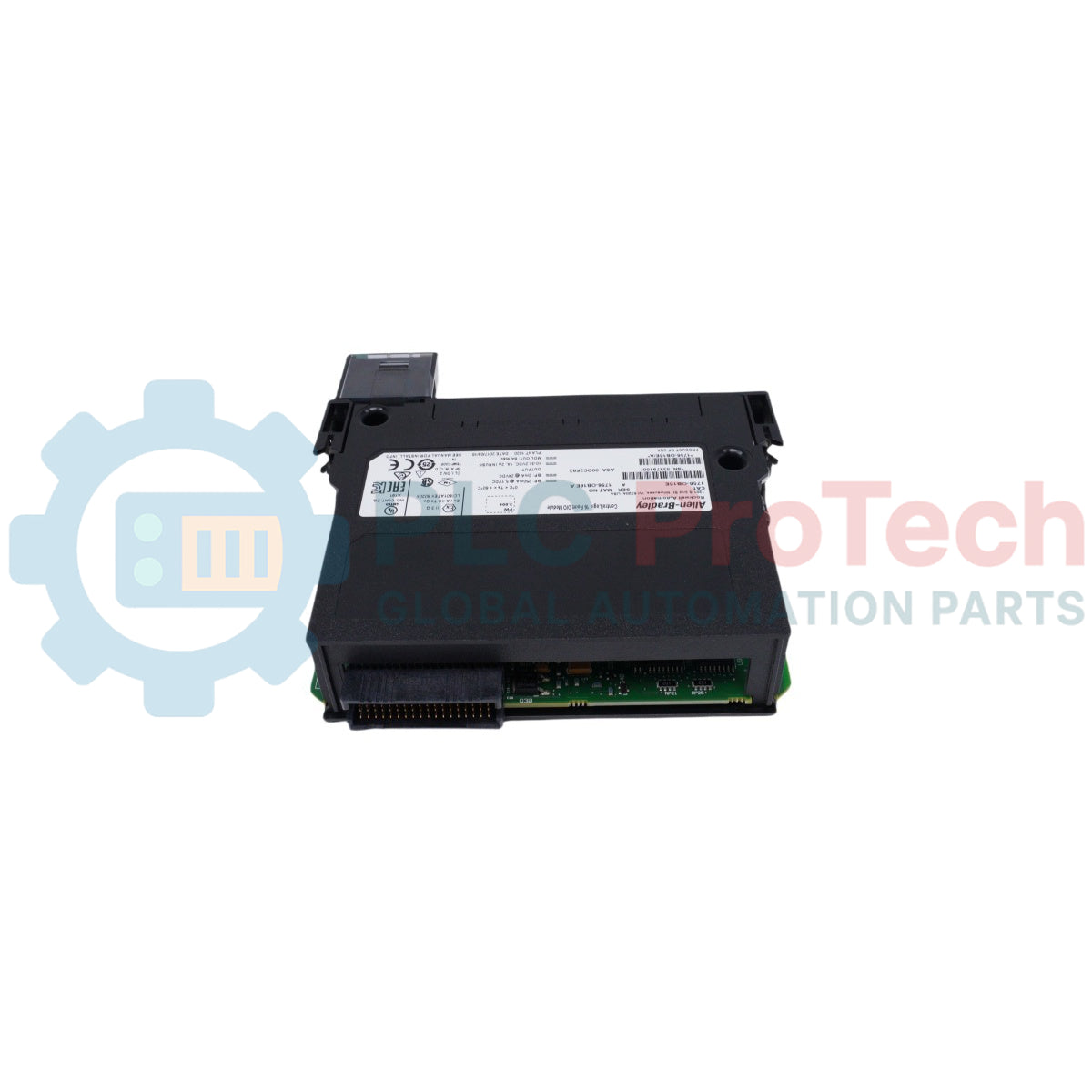

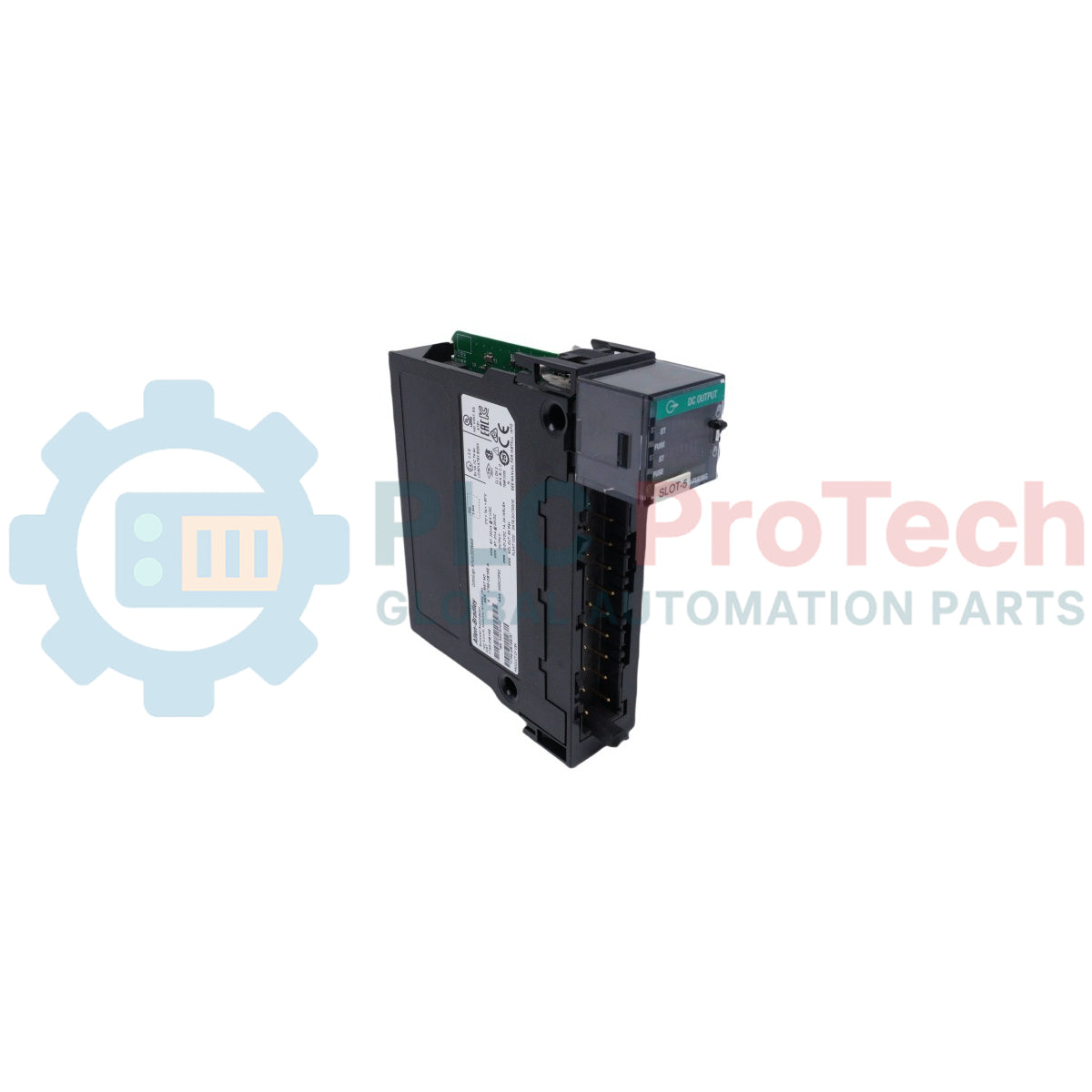

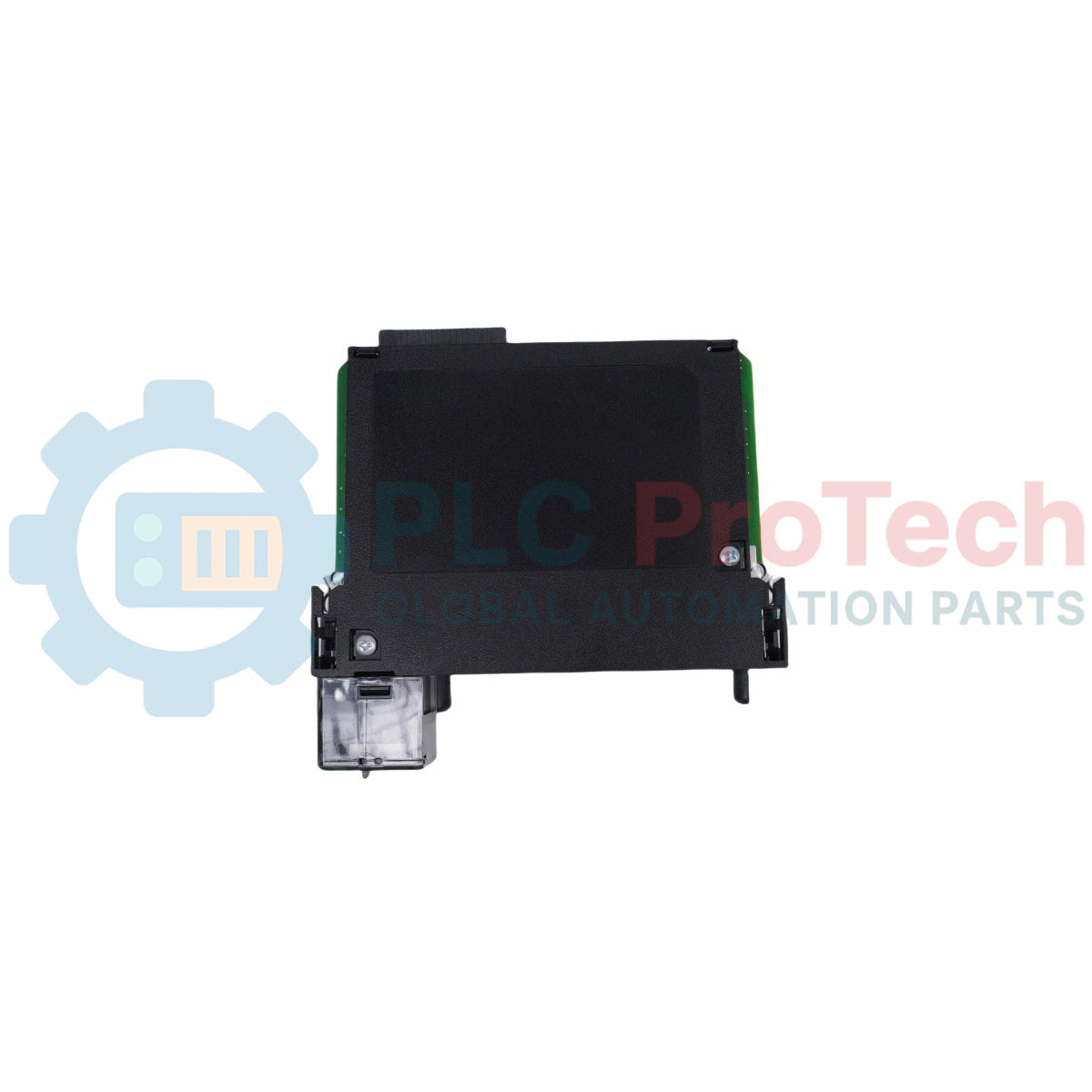

Modul Output Digital ControlLogix Allen-Bradley 1756-OB16E

Penerangan

Allen-Bradley 1756-OB16E ialah modul output DC diskret 16 titik ControlLogix yang direka untuk menghubungkan isyarat kawalan daripada satah belakang ControlLogix kepada beban industri di sisi medan. Beroperasi dalam julat voltan 10...31.2V DC dengan penarafan nominal 12/24V DC, 1756-OB16E menyediakan pensuisan bercantum elektronik merentasi dua kumpulan terpencil, setiap satu mempunyai 8 saluran.

Modul ini melaksanakan operasi pensuisan automatik untuk peranti seperti solenoid, geganti, penggerak dan penunjuk dalam sistem kawalan industri. Dibina dengan perlindungan litar pintas dan beban lampau elektronik, 1756-OB16E mengekalkan operasi sistem berterusan dan mencegah kegagalan modul apabila berlaku kerosakan medan.

Ciri-ciri

• 16 saluran output diskret yang disusun dalam 2 kumpulan, setiap satu mempunyai 8 titik.
• Fius elektronik disediakan bagi setiap kumpulan saluran untuk melindungi perkakasan sistem.
• Pengasingan optik dan asas bertaraf 250V berterusan antara output dengan satah belakang, serta antara kumpulan.
• Pengekodan modul elektronik yang boleh dikonfigurasi melalui perisian untuk mengelakkan pemasangan yang salah dalam casis.
• Keadaan output boleh dikonfigurasi untuk mod Kerosakan dan mod Program (Kekalkan keadaan terakhir, Hidup atau Mati).
• Sokongan untuk penyegerakan output dalam maksimum 16.7 saat, dirujuk kepada Masa Sistem Selaras.

Aplikasi

• Pensuisan beban diskret automasi kilang
• Kawalan injap solenoid dan penggerak
• Panel penunjuk dan pengumuman industri
• Pemacu antara muka geganti kabinet kawalan

Spesifikasi Teknikal

Garis Panduan Pemasangan

• Pemasangan Casis: Selaraskan papan litar dengan panduan atas dan bawah slot casis 1756 ControlLogix, kemudian luncurkan modul sehingga tab pengunci atas dan bawah terpasang dengan kukuh.
• Pengendalian Nyahcas Elektrostatik: Sentuh objek yang dibumikan atau pakai gelang tangan pembumian yang diluluskan sebelum mengendalikan unit. Jangan sentuh penyambung satah belakang atau komponen litar dalaman.
• Keperluan Kepungan: Pasang di dalam kepungan yang mempunyai kadar perlindungan yang sesuai untuk persekitaran industri tertentu (Lokasi dalaman Darjah Pencemaran 2).
• Blok Terminal Pendawaian: Sambungan medan memerlukan blok terminal boleh tanggal (1756-TBNH atau 1756-TBSH). Gunakan penguncian RTB mekanikal yang ditakrifkan pengguna untuk mengelakkan sambungan yang tidak betul.
• Keselamatan Kawasan Berbahaya: Jangan tanggalkan peralatan atau pendawaian medan melainkan bekalan kuasa telah diputuskan atau kawasan tersebut diketahui tidak berbahaya.

Pematuhan dan Pensijilan

• cULus: Peralatan Kawalan Industri Disenaraikan UL (Fail UL E65584); Disenaraikan UL untuk Lokasi Berbahaya Kelas I, Bahagian 2 Kumpulan A, B, C, D (Fail UL E194810)
• CE: Arahan EMC Kesatuan Eropah 2014/30/EU (EN 61326-1, EN 61000-6-2, EN 61000-6-4, EN 61131-2) dan Arahan LVD 2014/35/EU (EN 61131-2)
• RCM: Mematuhi Akta Radiokomunikasi Australia serta EN 61000-6-4
• Ex / ATEX: Mematuhi Arahan ATEX Kesatuan Eropah 2014/34/EU serta EN IEC 60079-0 dan EN IEC 60079-7; II 3 G Ex ec IIC T4 Gc (Sijil UL22ATEX2820X)
• IECEx: Sistem IECEx yang mematuhi IEC 60079-0 dan IEC 60079-7; II 3 G Ex ec IIC T4 Gc (Sijil IECEx UL 22.0065X)
• UKEx: Mematuhi Instrumen Berkanun UKEx 2016 No. 1107 Jadual 1; Sijil UL22UKEX2602X
• FM: Peralatan yang Diluluskan FM untuk Lokasi Berbahaya Kelas I Bahagian 2 Kumpulan A, B, C, D
• KC: Pendaftaran Korea bagi Peralatan Penyiaran dan Komunikasi yang mematuhi Artikel 58-2 Akta Gelombang Radio, Klausa 3
• UKCA: Instrumen Berkanun UK 2016 No. 1091 (EMC), 2016 No. 1101 (Keselamatan Peralatan Elektrik), 2016 No. 1107 (EX), dan 2012 No. 3032 (RoHS)
• Maghribi: Arrêtéd ministériel n° 6404-15 (15 okt 2015) dan n° 6404-15 (16 Jul 2015)
• CCC: Sijil CCC 2020122309111998; Produk Elektrik Kalis Letupan CNCA-C23-01
