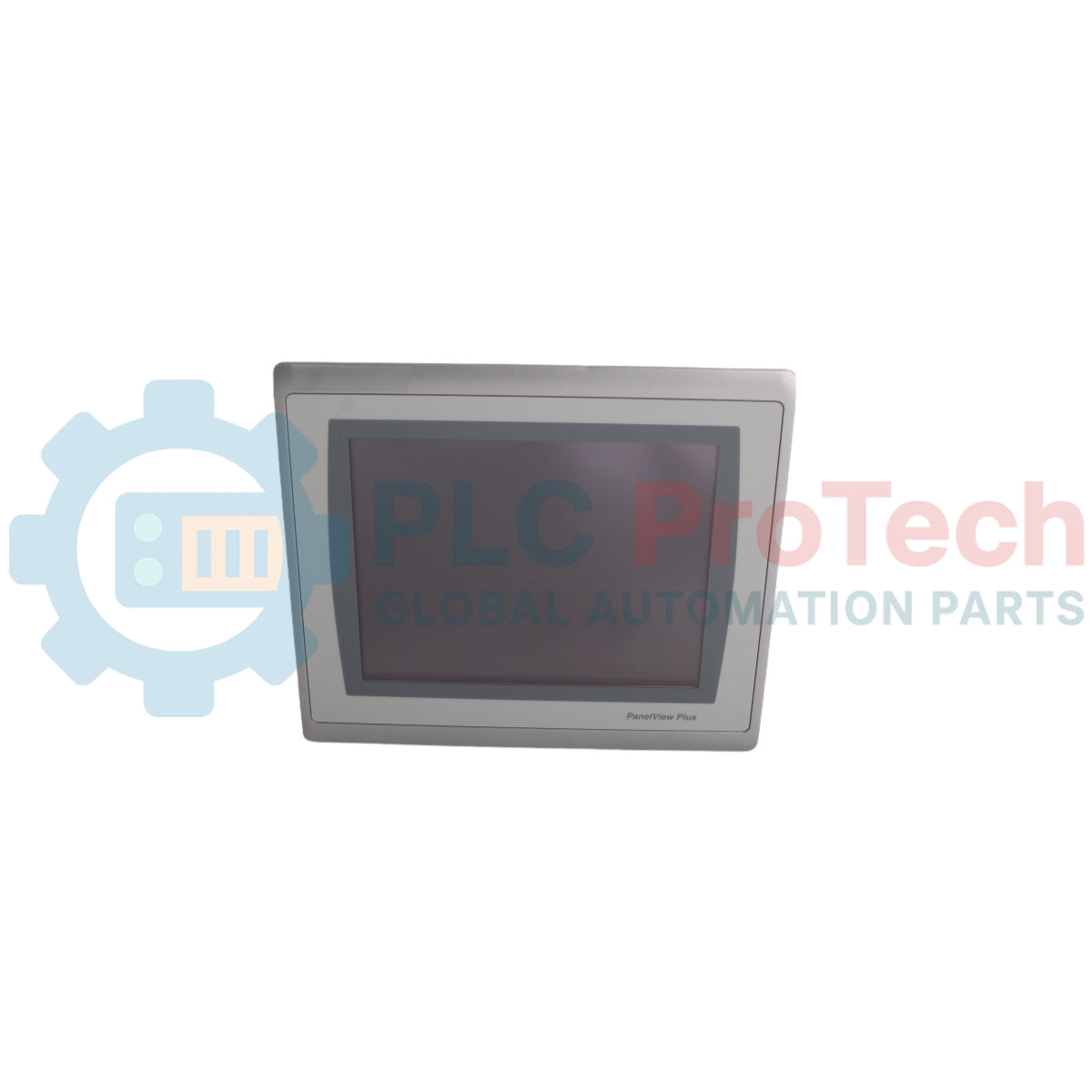

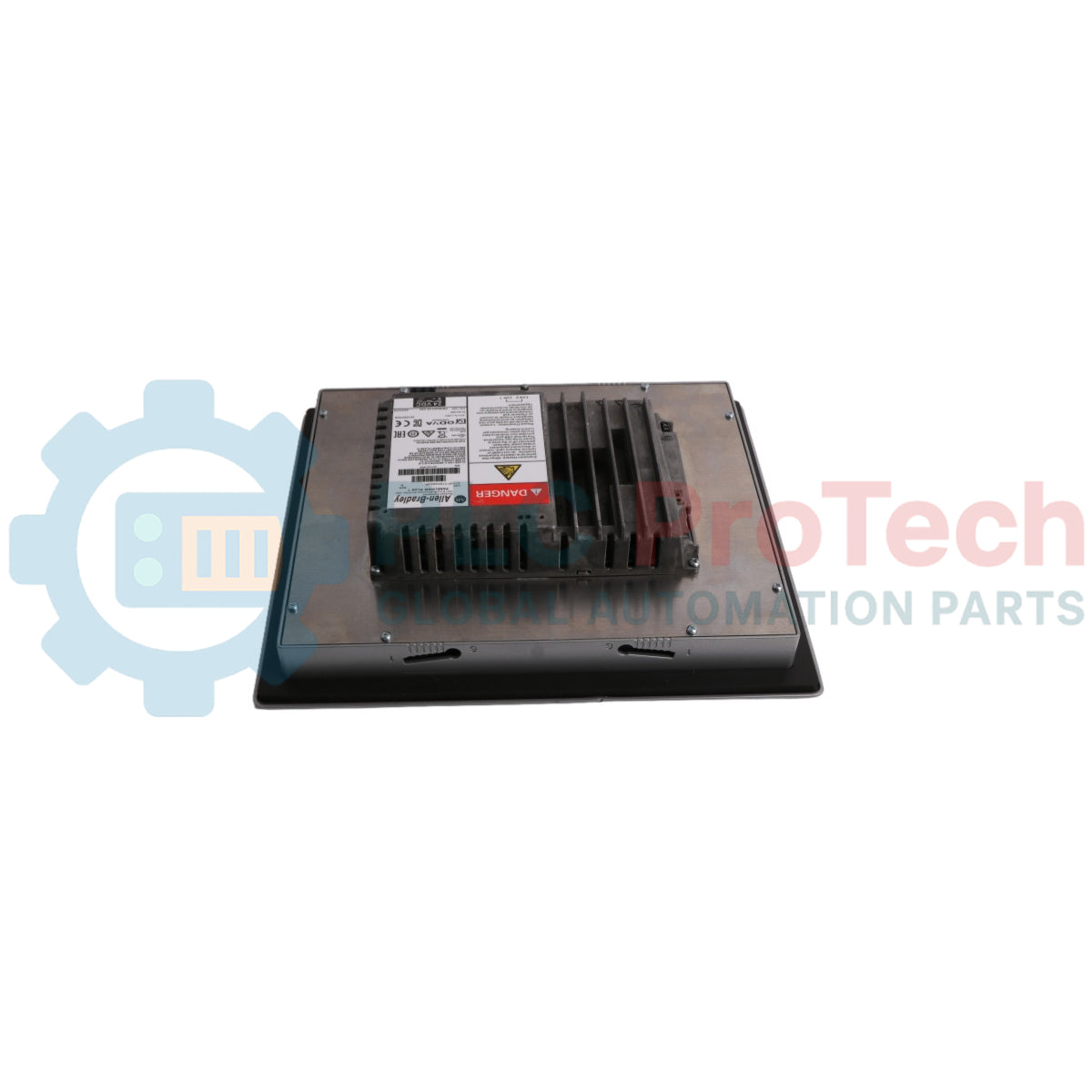

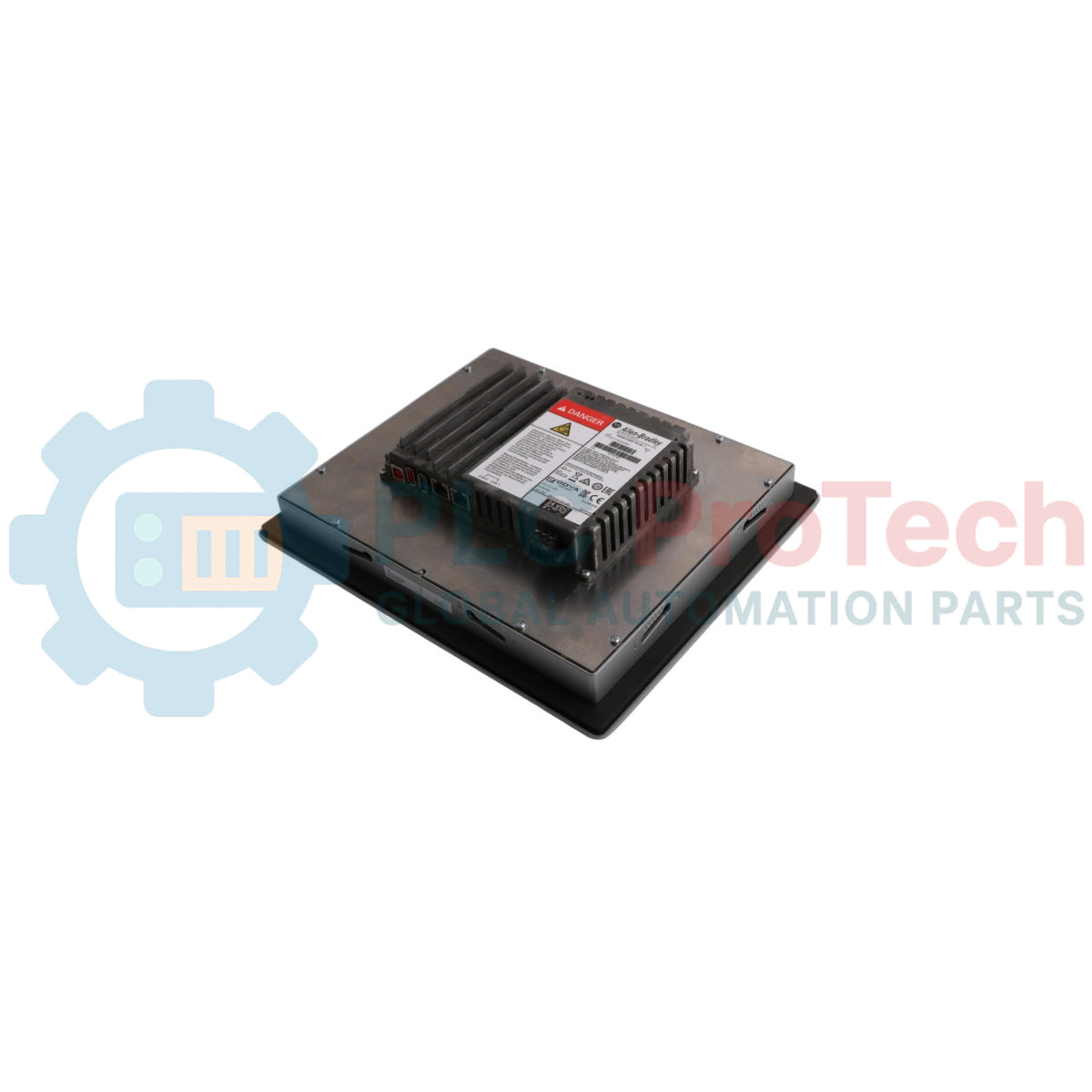

Terminal Grafik Prestasi PanelView Plus 7 Allen-Bradley 2711P-T10C22D9P

Penerangan

Allen-Bradley 2711P-T10C22D9P adalah terminal antara muka manusia-mesin (HMI) berprestasi tinggi yang direka untuk menyediakan kawalan dan visualisasi yang kukuh bagi aplikasi automasi industri. Peranti antara muka operator ini membolehkan pemantauan dan kawalan menyeluruh ke atas peranti lapangan yang disambungkan ke pengawal ControlLogix dan CompactLogix 5370 melalui rangkaian EtherNet/IP. Menampilkan paparan TFT warna 10.4 inci dengan skrin sentuh resistif analog, ia menyampaikan grafik animasi dan paparan teks yang jelas untuk memberikan operator pandangan tepat mengenai mesin dan keadaan proses yang sedang aktif. Terminal ini beroperasi pada sistem pengendalian Windows 10 IoT Core (Siri B) dan mempunyai dua port Ethernet 10/100Base-T yang dikonfigurasikan untuk Device Level Ring (DLR), topologi linear, dan bintang. Direka untuk integrasi industri yang mencabar, ia menyediakan pelaksanaan runtime melalui FactoryTalk View Machine Edition Station untuk menghubungkan campur tangan manusia dengan pengawal automasi teras secara selamat.

Ciri-ciri

• Sambungan lancar ke pengawal ControlLogix dan CompactLogix 5370 melalui rangkaian EtherNet/IP.
• Runtime FactoryTalk View Machine Edition terintegrasi untuk pengendalian aplikasi tempatan.
• Komunikasi Ethernet dua port yang menyokong topologi linear, bintang, dan Device Level Ring (DLR) tahan ralat.
• Antara muka sentuhan resistif analog dengan jangka hayat mekanikal sehingga 1 juta tekan pada daya operasi 100 gram.
• Lampu latar LED putih keadaan pepejal yang memberikan jangka hayat minimum 50,000 jam pada suhu 40 darjah Celsius.
• Slot kad Secure Digital (SD) khusus yang menyokong kad memori 1784-SDx dan 1784-SDHCx untuk penyimpanan data luaran.

Aplikasi

• Pemantauan dan kawalan proses di lantai kilang.
• Sistem penyeliaan seluruh kilang dan penjejakan tahap mesin.
• Garis pengendalian bahan yang kompleks dan visualisasi sistem gerakan.
• Setup automasi industri teragih yang bergantung pada rangkaian cincin DLR tahan ralat.

Spesifikasi Teknikal

Garis Panduan Pemasangan

• Pemasangan Panel: Pastikan parameter potongan panel tepat mengikut spesifikasi 224 x 269 mm. Masukkan terminal ke dalam potongan dan gunakan tuas pemasangan pengganti yang diluluskan (hitam, no. kat. 2711P-RMCP) untuk mengikat unit dengan ketat pada penutup panel.
• Keperluan Bekalan Kuasa: Gunakan sumber kuasa DC 24V yang berfungsi dan mematuhi definisi voltan rendah keselamatan tambahan (SELV) atau voltan rendah perlindungan tambahan (PELV), seperti nombor katalog 1606-XLP95E atau 1606-XLP100E.
• Had Persekitaran: Kekalkan suhu operasi persekitaran antara 0 dan 55 darjah Celsius. Jangan gunakan terminal di bawah cahaya matahari langsung untuk mengelakkan perubahan warna ultraviolet pada lapisan sentuh analog resistif.
• Garis Panduan Pendawaian: Laksanakan prosedur pembumian yang betul dan asingkan talian komunikasi daripada laluan kuasa voltan tinggi mengikut garis panduan susun atur industri.

Pematuhan dan Pensijilan

• c-UL-us: Peralatan Kawalan Industri yang Disenaraikan untuk AS dan Kanada mengikut piawaian UL 61010-1, UL 61010-2-201, CSA-C22.2 No. 61010-1, dan CSA-C22.2 No. 61010-2-201.
• Lokasi Berbahaya: Disenaraikan cULus untuk Kelas I, Div 2, Kumpulan A, B, C, D; Kelas II, Div 2, Kumpulan F dan G; Kelas III, Div 1 dan 2.
• CE (EMC): Mematuhi Arahan EMC Kesatuan Eropah 2014/30/EU, memenuhi piawaian EN 61000-6-2, EN 61000-6-4, dan EN 61131-2.
• CE (LVD): Mematuhi Arahan Voltan Rendah Kesatuan Eropah 2014/35/EU mengikut peraturan keselamatan EN 61010-2-201.
• UKCA: Mematuhi BS EN 61010-2-201 dan BS EN 61131-2.
• EtherNet/IP: Ujian kesesuaian ODVA mengikut piawaian rasmi EtherNet/IP.
• KCC: Disahkan di bawah pengenalan MSIP-REM-RAA-2711P-X22XP.
• RCM: Mematuhi piawaian Akta Radiokomunikasi Australia AS/NZS CISPR 11.
• RoHS: Mematuhi China RoHS, Türkiye RoHS, KSA RoHS, UAE RoHS, dan RoHS Eropah 2011/65/EU.
• Maghribi: Mematuhi NM EN 61010-2-201 dan NM EN 61131-2.
