Penerangan

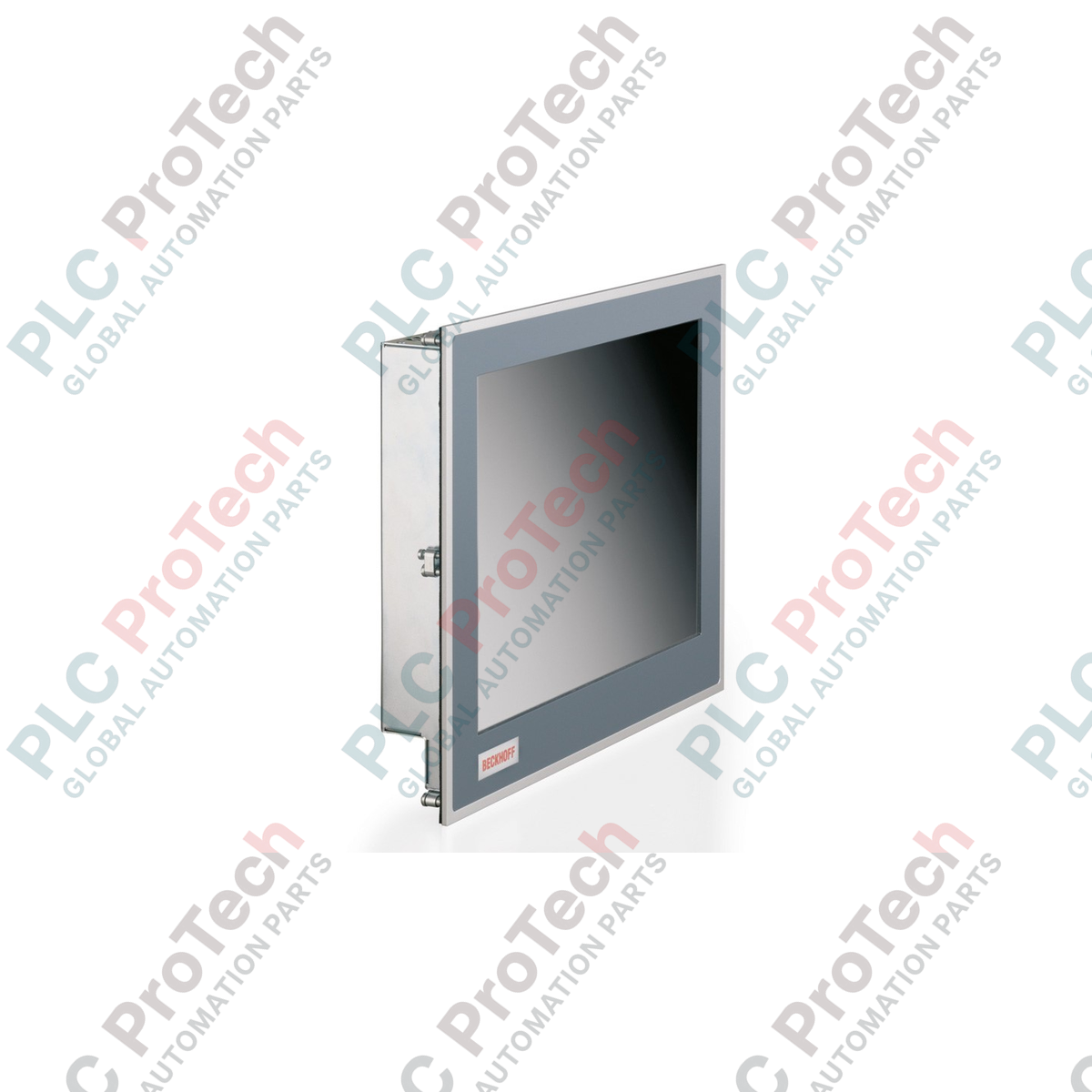

Berfungsi sebagai antara muka pemprosesan pusat dan visualisasi yang tahan lasak dalam sistem pembuatan automatik, Beckhoff CP6231-0000-0070 menggabungkan paparan industri 15 inci dengan papan induk berprestasi tinggi dalam faktor bentuk dipasang pada kabinet yang menjimatkan ruang. Panel PC terbina dalam ini menampilkan bahagian hadapan aluminium yang tahan lasak dengan penutup belakang keluli kepingan, direka bentuk untuk menahan persekitaran industri yang agresif sambil memberikan kuasa pengkomputeran yang stabil. Dengan mengintegrasikan port Ethernet Gigabit Dwi, antara muka USB 3.0 berkelajuan tinggi dan slot storan massa yang fleksibel, peranti ini menjadi platform perkakasan yang ideal untuk sistem kawalan berasaskan TwinCAT, aplikasi HMI yang mencabar dan pemerolehan data terus pada peringkat mesin.

Ciri-ciri

• Panel Paparan Industri: Paparan 15 inci beresolusi tinggi dengan pilihan skrin sentuh satu jari, pad sentuh atau laminat hadapan tanpa kekunci.
• Reka Bentuk Kepungan Tahan Lasak: Perlindungan kemasukan IP65 yang kukuh pada bahagian hadapan dan perumah belakang IP20, dengan kedalaman pemasangan rata yang menjimatkan ruang.
• Pemasangan Fleksibel: Dilengkapi tuil pengapit tarik keluar untuk pemasangan pantas dalam kabinet tanpa komponen longgar.
• Antara Muka Berkelajuan Tinggi: Antara muka terbina dalam standard termasuk 4 x USB 3.0, 1 x RS232 dan 1 x output video DVI.
• Keserasian TwinCAT: Dioptimumkan dan diseimbangkan untuk pelaksanaan perisian kawalan TwinCAT 2 dan TwinCAT 3.
• Pilihan Storan yang Boleh Dipercayai: Slot khusus untuk cakera keras/SSD 2.5 inci dan kad CFast bagi storan OS dan projek yang boleh dipercayai.

Aplikasi

• Visualisasi talian pemasangan automotif dan pemantauan proses.
• Integrasi mesin alat dan sistem kawalan CNC.
• Kawalan mesin pembungkusan dan kawalan pengendali setempat.
• Bangku ujian industri yang memerlukan kuasa pemprosesan tinggi dan HMI setempat.
• Persekitaran kawalan proses dengan keperluan ketat terhadap kemasukan habuk dan kelembapan.

Spesifikasi Teknikal

Wawasan Kejuruteraan Empirik

Model Alternatif & Keserasian

Sufiks -0070 menandakan generasi perkakasan tertentu yang menampilkan seni bina pemproses Intel generasi ke-6/ke-7 pada papan induk 3.5 inci. Apabila menggantikan unit CP6231-0000-0050 atau -0060 yang lebih lama, anda mesti mengesahkan keserasian sistem pengendalian. Imej OS lama yang dibina untuk cipset generasi terdahulu akan gagal dibut disebabkan ketidakpadanan pemacu pada papan induk baharu. Pemasangan OS baharu (Windows 10 IoT Enterprise) atau pemindahan imej sistem rasmi Beckhoff diperlukan untuk menyelaraskan tahap pelesenan dengan persekitaran TwinCAT Runtime anda.

Perangkap Aplikasi & Nota Kejuruteraan

Dalam kepungan kabinet dengan ketumpatan komponen yang tinggi, pastikan ruang fizikal kosong sekurang-kurangnya 50 mm di atas dan di bawah casis belakang Panel PC untuk menggalakkan perolakan semula jadi. Apabila menjalankan kitaran masa nyata TwinCAT yang intensif dengan konfigurasi teras yang lebih tinggi, suhu ambien setempat berhampiran bahagian belakang casis boleh meningkat dengan cepat. Jika suhu papan induk dalaman melebihi 80 degC, pendikitan CPU akan berlaku, yang boleh menyebabkan jitter masa nyata dan tamat masa kitaran TwinCAT.

Petua Pentauliahan & Pendawaian

Untuk memastikan komunikasi yang stabil melalui dua port RJ45 100/1000BASE-T, sentiasa halakan kabel Ethernet jauh daripada talian bekalan motor AC 480V berkuasa tinggi. Gunakan hanya kabel Cat6 atau Cat7 berperisai tinggi. Untuk melindungi media storan terbina dalam daripada kerosakan akibat kehilangan kuasa secara tiba-tiba, sambungkan UPS DC 24V luaran ke terminal bekalan kuasa asal, dan konfigurasikan pemacu perisian UPS Beckhoff dalam Panel Kawalan Windows supaya mencetuskan penutupan sistem dengan betul apabila kuasa menurun.

Garis Panduan Pemasangan
