Penerangan

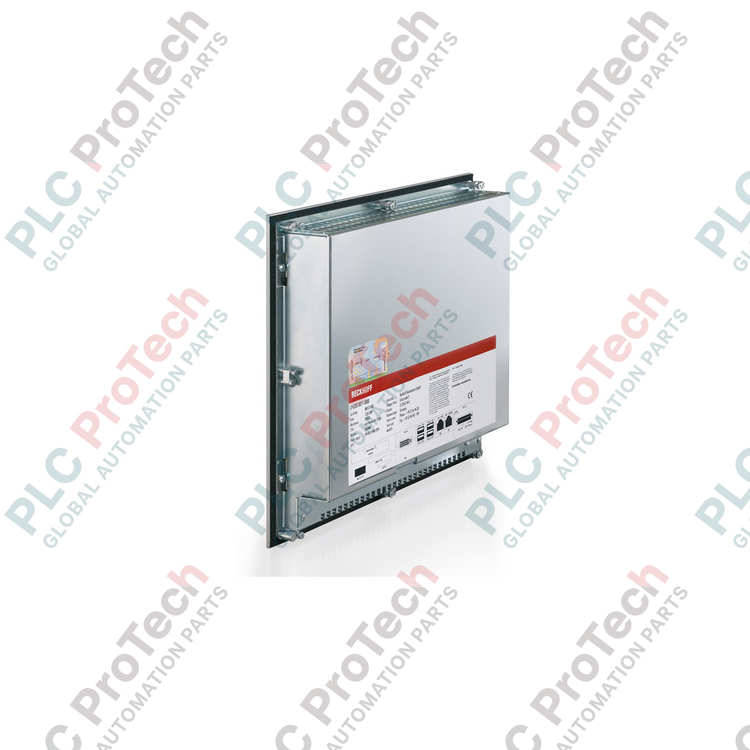

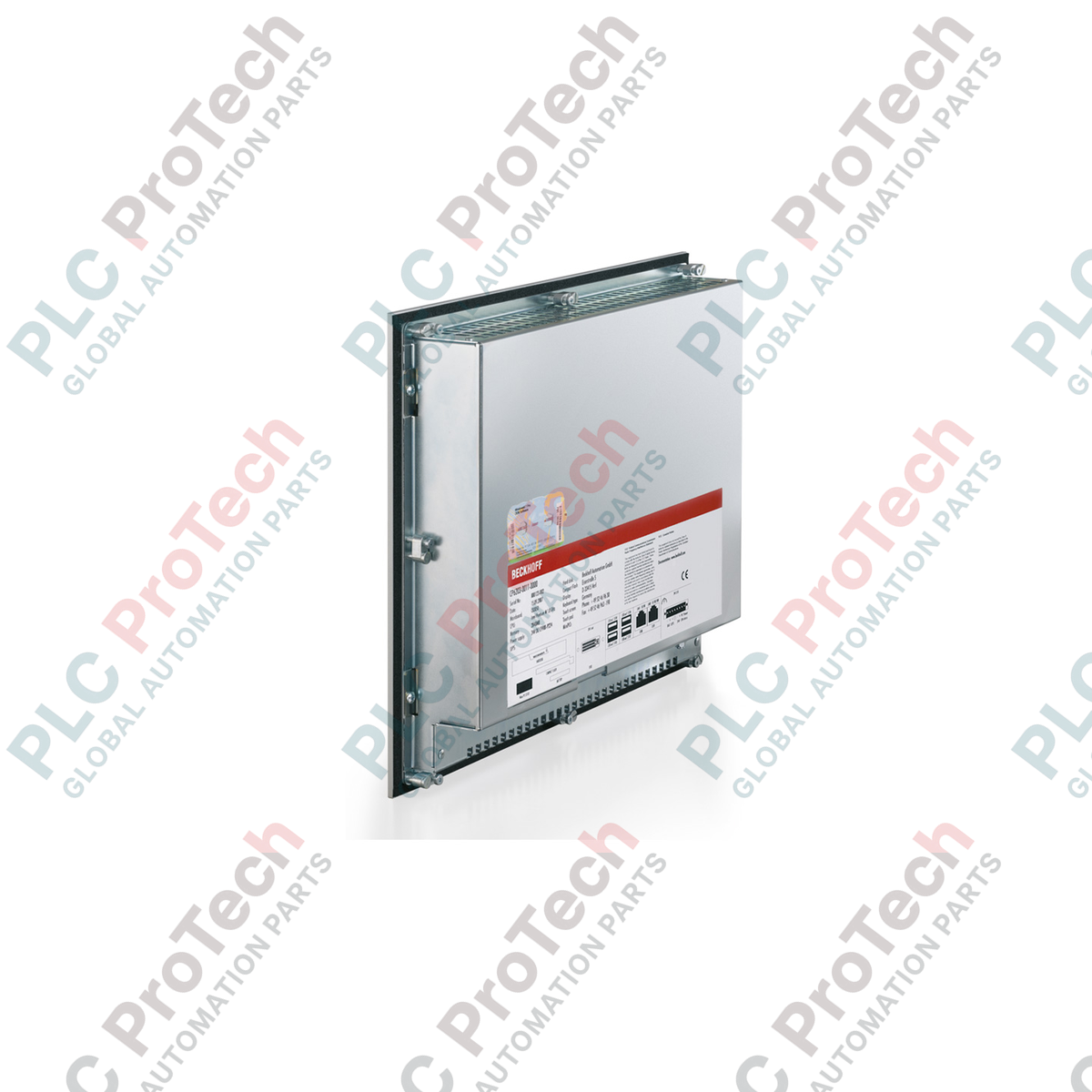

Direka bentuk untuk pemasangan menjimatkan ruang dalam kabinet kawalan, Panel PC terbina dalam Beckhoff CP6703-0020-0050 mengintegrasikan paparan TFT 19 inci berprestasi tinggi dengan platform pengkomputeran industri yang tahan lasak. Unit ini menyediakan visualisasi dan kawalan terus pada peringkat mesin, menggunakan bingkai hadapan aluminium kukuh dengan penarafan perlindungan kemasukan IP65. Direka untuk operasi berterusan di lantai pengeluaran, seni bina perkakasan tanpa kipas bergantung pada pemproses Intel Atom E38xx untuk melaksanakan tugas kawalan TwinCAT secara deterministik serta menghasilkan paparan HMI beresolusi tinggi tanpa memerlukan pengudaraan luaran aktif.

Ciri Utama

• Paparan Industri Berwarna Jelas: Skrin 19 inci dengan resolusi fizikal 1280 x 1024 piksel, dioptimumkan untuk antara muka SCADA yang kompleks dan skrin kawalan berbilang gelung.
• Reka Bentuk Kepungan Lasak: Mempunyai plat hadapan aluminium dengan skrin sentuh dipasang rata, dipadankan dengan penutup belakang kepingan keluli.
• Enjin Pengkomputeran Tanpa Kipas: Dikuasakan oleh pemproses Intel Atom E38xx cekap tenaga (daripada pilihan teras tunggal hingga empat teras) pada papan induk kompak 3.5 inci.
• Kapasiti Storan Fleksibel: Dilengkapi slot CFast khusus, yang membolehkan konfigurasi media but keadaan pepejal yang boleh dipercayai untuk sistem pengendalian dan pangkalan data proses tempatan.
• Ethernet Industri Terbina Dalam: Menyertakan dua antara muka Ethernet 100/1000BASE-T bebas untuk memisahkan trafik rangkaian kawalan daripada komunikasi LAN korporat.
• Pemasangan Dipermudah: Dilengkapi tuil pengapit tarik keluar bersepadu untuk menjamin pemasangan mekanikal yang pantas dan kukuh ke dalam potongan konsol standard tanpa bahagian yang longgar.

Aplikasi

• Barisan Pemasangan Automotif: Berfungsi sebagai antara muka manusia-mesin utama dan pengawal logik tempatan untuk sel pengeluaran.
• Mesin Pembungkusan: Mengendalikan visualisasi pergerakan berkelajuan tinggi yang disegerakkan serta pengurusan HMI tempatan.
• Visualisasi Proses: Digunakan dalam persekitaran lasak yang memerlukan perlindungan kemasukan tinggi pada bahagian hadapan terhadap air semburan, habuk dan pelincir penyejuk.
• Pengilangan Diskret: Berfungsi sebagai gerbang pengkomputeran pinggir yang menjalankan enjin masa jalan PLC dan CNC TwinCAT masa nyata.

Spesifikasi Teknikal

Sambungan dan Antara Muka

Cerapan Kejuruteraan Empirik

Model Alternatif & Keserasian

CP6703-0020-0050 mempunyai ciri kelas prestasi standard 40/50 di bawah profil pelesenan Beckhoff TwinCAT. Pastikan lesen masa jalan TwinCAT semasa anda sepadan dengan kategori platform pemproses yang dipasang. Apabila berhijrah daripada sistem CP66xx atau CP67xx lama, sahkan bahawa ukuran potongan pemasangan sepadan dengan tepat, kerana reka bentuk lama yang tidak rata menggunakan konfigurasi bezel dan jarak pengapit yang berbeza.

Perangkap Aplikasi & Nota Kejuruteraan

Memandangkan unit ini mempunyai pelesapan terma pasif tanpa kipas, orientasi pemasangan adalah penting. Panel PC mesti dipasang secara menegak. Jika dipasang pada sudut sehingga 45 darjah, suhu ambien operasi maksimum yang dibenarkan mesti diturunkan secara dinamik bagi mengelakkan CPU Intel Atom mencetuskan pendikitan terma automatik. Elakkan getaran berfrekuensi tinggi daripada jentera berat dengan memasang bahan peredam pada rangka konsol.

Petua Pentauliahan & Pendawaian

Untuk memastikan skrin sentuh tunggal beroperasi tanpa hanyutan pendaftaran sentuhan atau lompatan kursor yang tidak menentu, pasangkan jalur pembumian berimpedans rendah dari stud pembumian M4 pada penutup belakang kepingan keluli terus ke plat PE kabinet utama. Elakkan memasang kabel kuasa 24 V DC dalam saluran atau berkas wayar yang sama dengan kabel kuasa berinduktans tinggi (contohnya kabel motor) bagi mencegah gangguan elektromagnet pada rel papan induk dalaman.

Garis Panduan Pemasangan

1. 1
   Sahkan bahawa dimensi bukaan panel pada pintu kabinet atau rangka konsol anda mematuhi sepenuhnya dimensi pemasangan yang ditetapkan untuk Panel PC terbina dalam CP67xx 19 inci.
2. 2
   Masukkan Panel PC ke dalam bukaan dari bahagian hadapan, dan pastikan gasket pengedap elastomer yang telah dipasang terletak rata pada permukaan luar kabinet untuk mengekalkan penarafan IP65.
3. 3
   Aktifkan tuil pengapit tarik keluar bersepadu pada bahagian belakang dan sisi penutup belakang kepingan keluli, lalu ketatkannya secara beransur-ansur sehingga gasket termampat sepenuhnya. Jangan ketatkan secara berlebihan bagi mengelakkan bezel hadapan berubah bentuk.
4. 4
   Sambungkan jalur pembumian berimpedans rendah, pasangkan penyambung kuasa 24 V DC dengan fius sebaris yang sesuai, dan tamatkan kabel komunikasi Ethernet RJ45 dengan kemas.
