Kotak Fieldbus CANopen BECKHOFF IP2021-B518

Penerangan

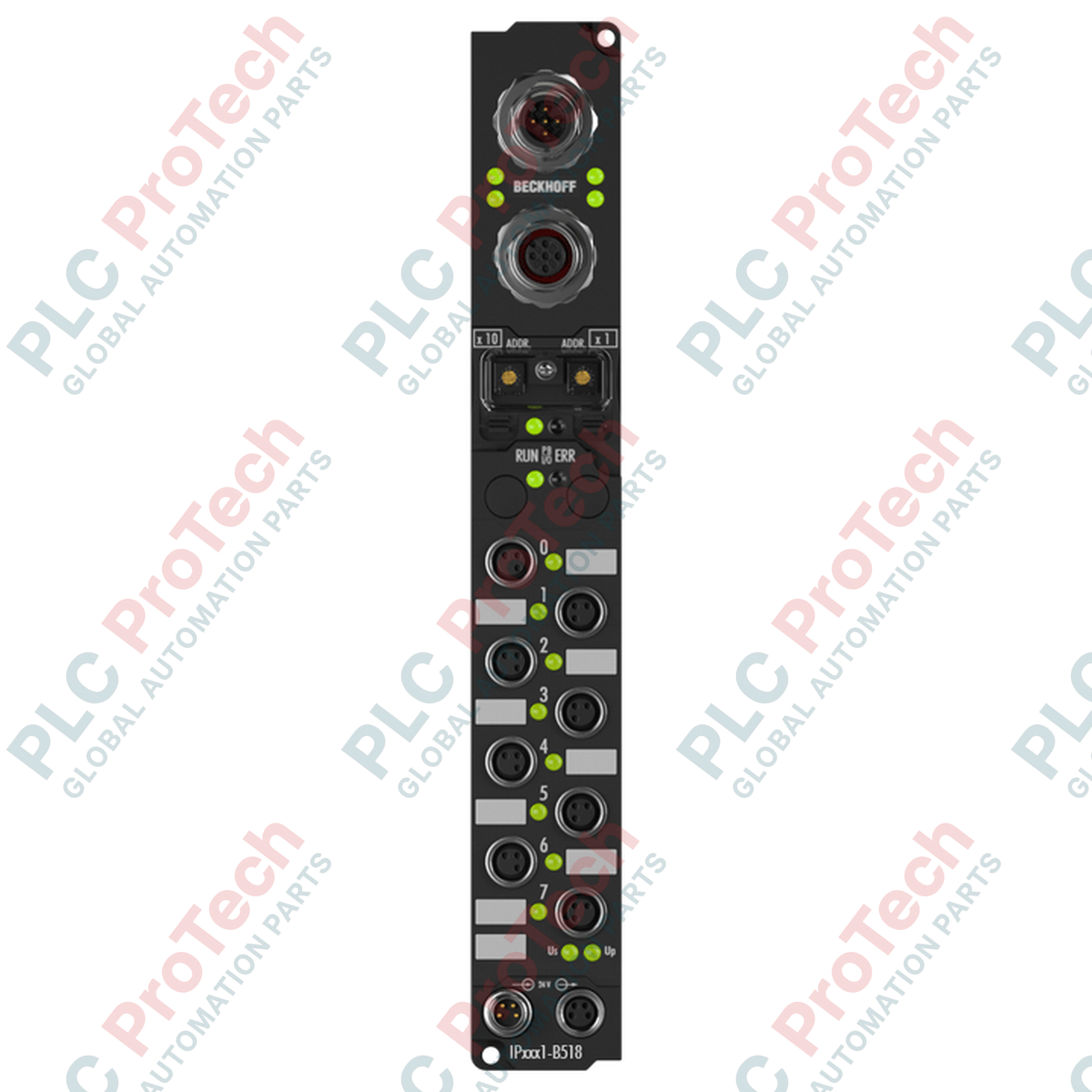

BECKHOFF IP2021-B518 ialah modul bas medan teragih berprestasi tinggi yang direka untuk bersambung terus dengan penggerak digital dalam persekitaran industri yang mencabar. Dengan mengagihkan keupayaan input dan output terus pada struktur mesin, modul ini menghapuskan keperluan untuk perumah perlindungan yang mahal serta laluan kabel isyarat individu yang meluas. Modul ini berfungsi sebagai nod teragih yang cekap dalam rangkaian CANopen dan mengendalikan tugas kawalan digital dengan kebolehpercayaan tinggi.

Dilengkapi 8 output digital, BECKHOFF IP2021-B518 menyediakan antara muka sistem yang boleh dipercayai untuk memacu beban tempatan seperti penyentuh, injap, solenoid dan penunjuk. Sambungan bas medan diwujudkan melalui struktur penyambung-T fizikal yang menampilkan penyambung M12 bersepadu. Reka bentuk ini memudahkan pemasangan topologi talian CANopen dengan membolehkan konfigurasi rantai daisy terus tanpa memerlukan pembahagi luaran tambahan.

Dibina daripada bahan poliamida yang kukuh, modul ini memberikan ketahanan luar biasa terhadap tekanan mekanikal, getaran dan kemasukan cecair. Perumahnya yang kedap dan menjimatkan ruang sesuai ditempatkan pada peralatan pembuatan, lengan robot dan penghantar yang memerlukan perlindungan fizikal serta rintangan getaran tinggi.

Ciri-ciri

• 8 saluran output digital bebas dengan perlindungan litar pintas.
• Antara muka bas CANopen bersepadu dengan konfigurasi penyambung-T M12 terbina dalam.
• Penyambung jenis skru M8 untuk integrasi penggerak digital standard.
• Perumah XXL poliamida (PA6) yang kukuh dengan perlindungan IP65, IP66 dan IP67.
• Pengasingan elektrik 500 V antara voltan logik kawalan dan rangkaian bas medan.
• Sokongan kadar data yang luas daripada 10 kbaud hingga 1 Mbaud dengan pengesanan automatik.

Aplikasi

• Kawalan penggerak digital teragih di luar kabinet elektrik tradisional.
• Automasi penghantar dan pengendalian bahan.
• Manifold injap pneumatik dan kawalan gegelung solenoid.
• Pemasangan automasi kilang yang terdedah kepada habuk, kelembapan dan getaran.

Spesifikasi Teknikal

Umum

Bas Medan & Komunikasi

Output Digital

Bekalan Kuasa & Elektrik

Mekanikal & Persekitaran

Sambungan / Antara Muka

Garis Panduan Pemasangan

1. Pastikan keseluruhan sistem automasi industri dan semua bekalan kuasa berkaitan dinyahkuasakan sepenuhnya sebelum memulakan pemasangan.
2. Pasang modul dengan kukuh menggunakan dua lubang pemasangan berdiameter 3.5 mm dengan skru M3 pada permukaan mesin yang rata.
3. Sambungkan kabel rangkaian CANopen menggunakan port penyambung-T M12 bersepadu. Ketatkan gelang penyambung dengan kukuh untuk melindungi daripada kemasukan kelembapan.
4. Sambungkan bekalan voltan kawalan 24 V DC ke penyambung suapan input jantan M8 4-pin. Jika menyambungkan kuasa secara berantai, sambungkan penyambung betina M8 hiliran ke modul seterusnya.
5. Sambungkan penggerak digital ke saluran output M8 yang ditetapkan, dengan memastikan konfigurasi pendawaian yang betul dan keketatan yang sesuai.
6. Tetapkan alamat nod dan parameter CANopen yang sesuai dalam perisian pengawal induk anda (contohnya, TwinCAT) sebelum sistem dimulakan.

Cadangan Penggantian

Apabila menggantikan modul sedia ada, dokumentasikan konfigurasi nod CANopen aktif dan penetapan port fizikal terlebih dahulu. Pastikan kuasa dimatikan sebelum memutuskan sebarang sambungan M8 atau M12. Pasang modul gantian, sambungkan semua kabel dengan kukuh untuk mengekalkan penarafan pengedapan IP67, dan muatkan konfigurasi perkakasan yang sepadan untuk memulihkan operasi mesin.
