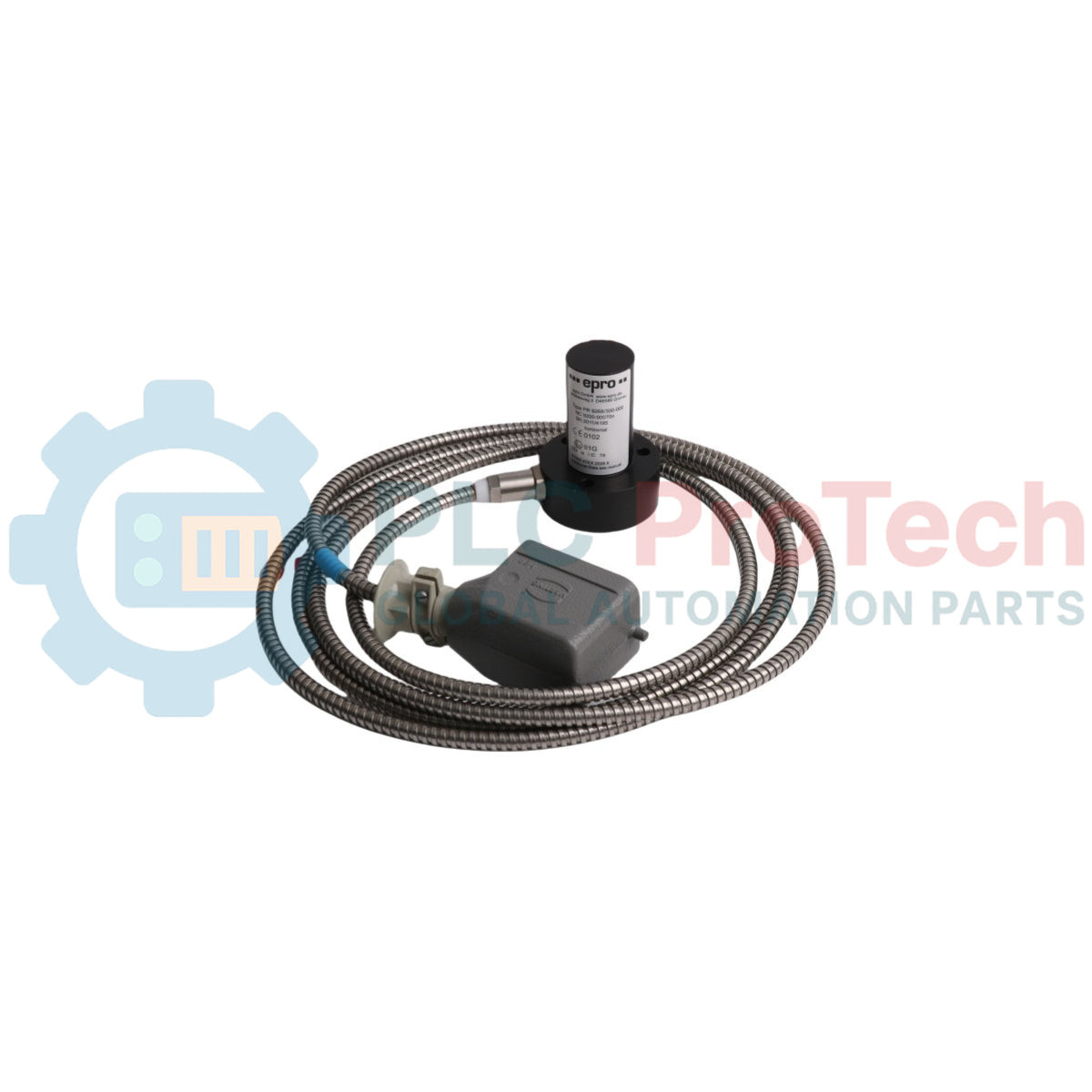

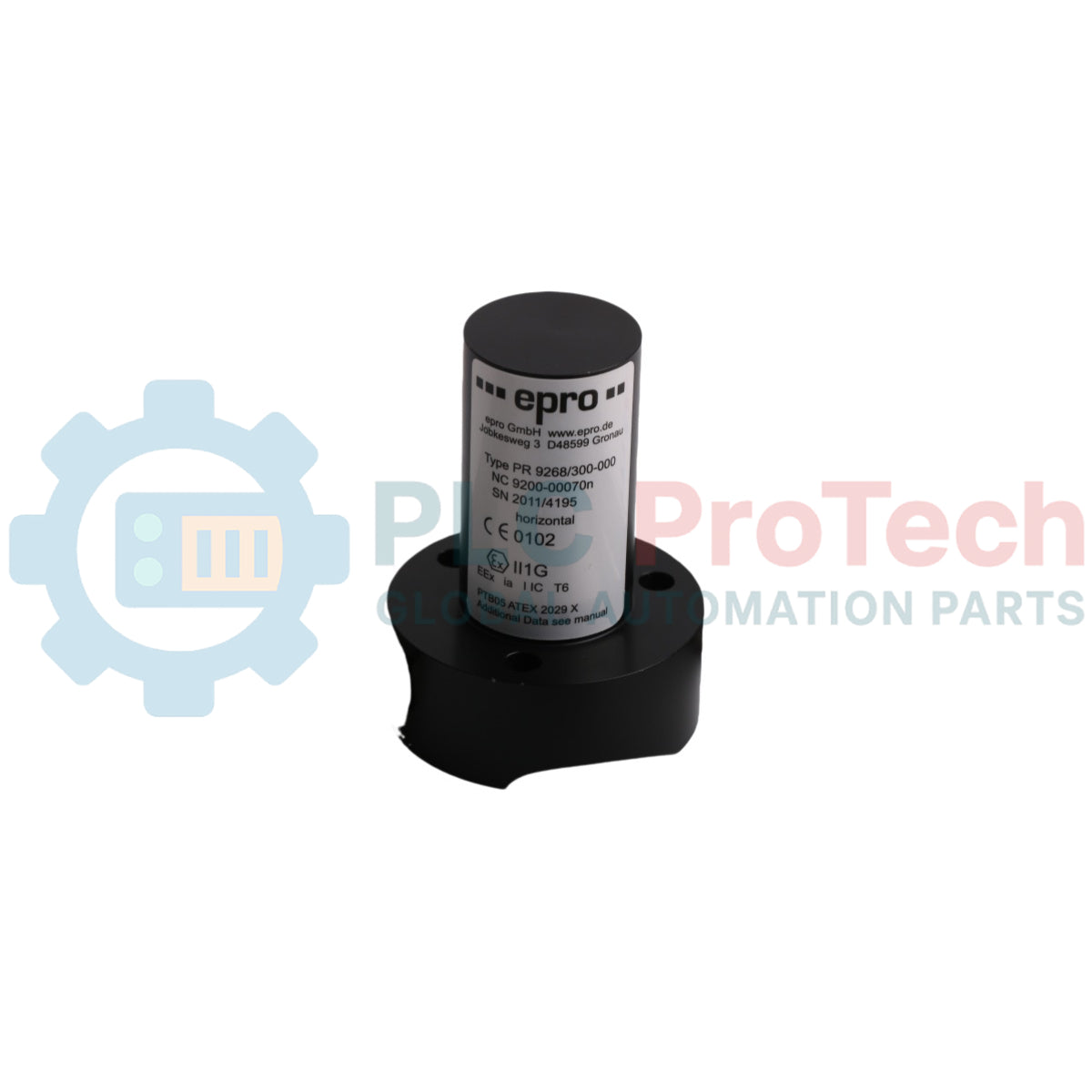

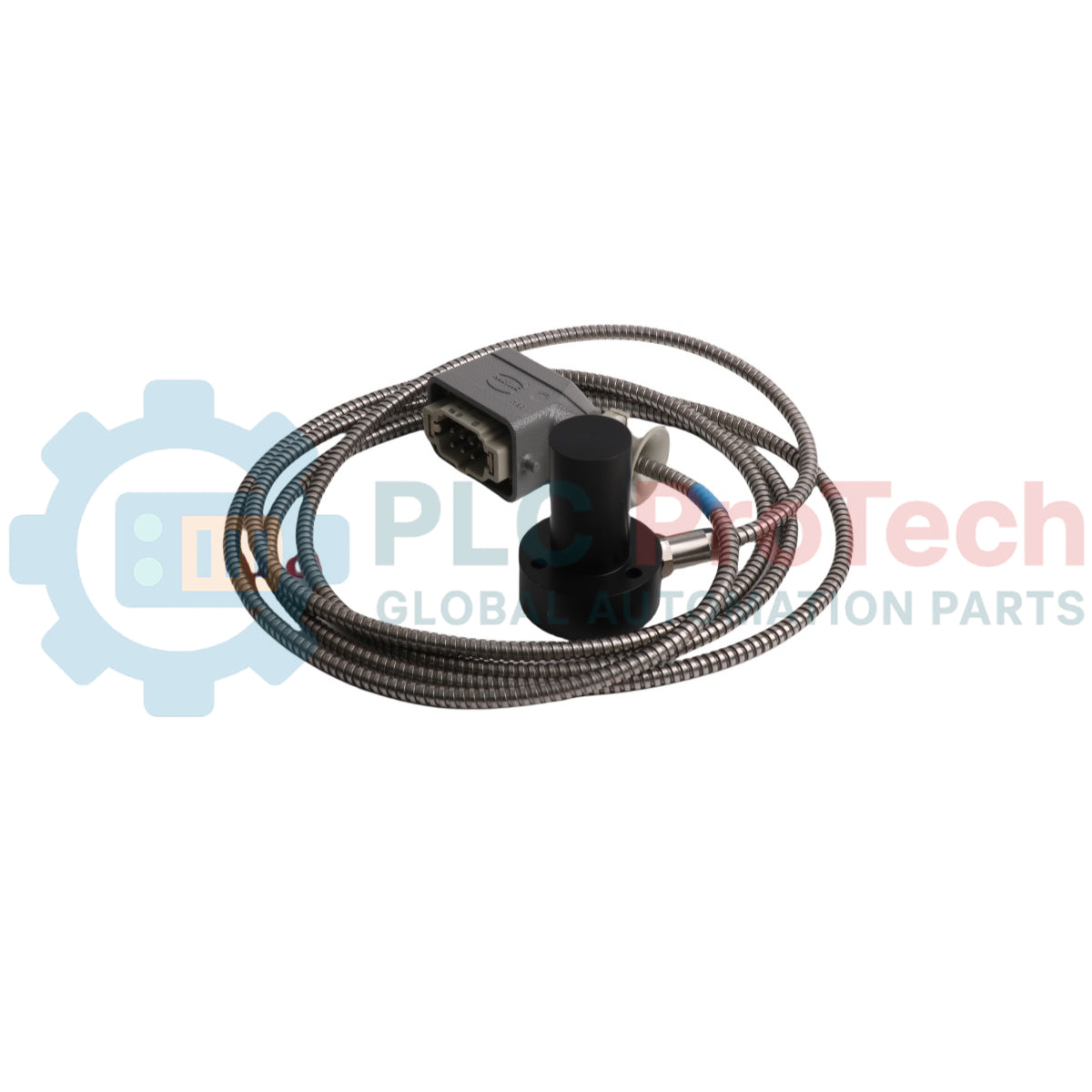

Sensor Halaju Elektrodinamik Emerson PR9268/300-000

Penerangan

Transduser getaran mutlak Emerson PR9268/300-000 beroperasi berdasarkan prinsip pengukuran seismik disesuaikan rendah untuk memberikan pengukuran getaran mutlak yang tepat bagi sistem perlindungan mesin. Direka terutamanya untuk aplikasi pengukuran mendatar, sensor elektro-dinamik ini menggunakan gegelung pengukuran yang digantung pada pegas membran sebagai jisim seismik. Apabila beroperasi di atas frekuensi resonans semula jadi, gegelung seismik kekal statik, menghasilkan isyarat voltan yang berkadar terus dengan kelajuan getaran melalui pergerakan relatif antara gegelung yang diam dan perumahan transduser yang bergerak. Diperbuat daripada bahan tahan lasak dengan perlindungan kalis percikan, peranti ini menyediakan pemantauan aset berterusan dan perlindungan mesin dalam aplikasi pemantauan industri yang bermusuhan. Ia sepenuhnya serasi dengan sistem perlindungan kesihatan mesin profesional dan kad, seperti monitor getaran galas A6120 dan modul pemantauan rak sistem A6500-xR.

Ciri-ciri

• Direka untuk sistem perlindungan mesin yang boleh dipercayai dan pemantauan getaran berterusan
• Sensor mekanikal pegas jisim elektro-dinamik yang beroperasi berdasarkan prinsip seismik disesuaikan rendah
• Dikonfigurasi untuk orientasi pengukuran mendatar dengan toleransi suhu operasi sehingga 100 darjahC
• Tersedia dengan perlindungan kabel tambahan melalui struktur kabel berperisai terbina dalam
• Pilihan integrasi fleksibel dengan atau tanpa antara muka penyambung Harting industri

Aplikasi

• Sistem perlindungan mesin industri
• Struktur pemantauan getaran galas
• Loji penjanaan kuasa dan perlindungan peralatan berputar berat
• Persekitaran proses industri yang bermusuhan memerlukan pemantauan kesihatan aset berterusan

Spesifikasi Teknikal

Garis Panduan Pemasangan

• Langkah Berhati-hati Semasa Mengendalikan: Jangan dedahkan transduser kepada hentakan mekanikal keras dan jangan jatuhkan. Impak keras boleh menyebabkan kerosakan dalaman kritikal, mengakibatkan gangguan atau kehilangan sensitiviti sepenuhnya.
• Permukaan Pemasangan: Pasang transduser dengan kukuh pada permukaan rata dan bersih menggunakan tiga lubang terus untuk skru M6 atau tiga benang lubang buta untuk skru M4 (kedalaman benang maksimum 10 mm). Kencangkan komponen pemasangan dengan kuat untuk memastikan penghantaran dan pengukuran getaran yang tepat.
• Had Sudut Pemasangan: Transduser dioptimumkan untuk arah pengukuran nominal mendatar (kedudukan 90 darjah). Tanpa arus angkat atau tenggelam, penyimpangan sudut maksimum yang dibenarkan dari kedudukan nominal ialah ±10 darjah.
• Arus Angkat/Tenggelam: Apabila dipasang dengan penyimpangan sudut antara ±60 darjah dan ±80 darjah, arus angkat mesti diaktifkan melalui perisian konfigurasi sistem (maksimum 1.8 mA pada penyimpangan 60 darjah) untuk meletakkan jisim seismik dengan tepat ke tengah julat kerjanya. Jika penyimpangan meliputi ±100 darjah hingga ±120 darjah, arus tenggelam yang sepadan mesti digunakan.
• Penghalaan Kabel: Pasang kabel sambungan sensor tanpa sebarang puntiran atau regangan struktur. Lindungi kabel daripada bahaya persekitaran luaran. Jika menggunakan model dengan selang pelindung berperisai keluli tahan karat, kencangkan selang dengan klip yang terletak sedekat mungkin dengan badan transduser.
• Pembumian dan Perlindungan: Selang pelindung logam pada versi kabel berperisai sepenuhnya terasing dari pelindung kabel dan rumah transduser. Pastikan pemasangan sistem mematuhi peraturan EMC standard.

Pematuhan dan Sijil

• Sijil ATEX: II 1G Ex ia IIC T6... T4 Ga (Nombor Sijil: BVS 22 ATEX E 007 X)
• Sijil IECEx: Ex ia IIC T6... T4 Ga (Nombor Sijil: IECEx BVS 22.0009X)
• Sijil UKCA: Pematuhan peraturan perlindungan atmosfera letupan yang ditetapkan
• Penanda CE: Mematuhi piawaian Keserasian Elektromagnetik Eropah (2014/30/EU), Arahan ATEX (2014/34/EU), dan Arahan RoHS (2011/65/EU).
