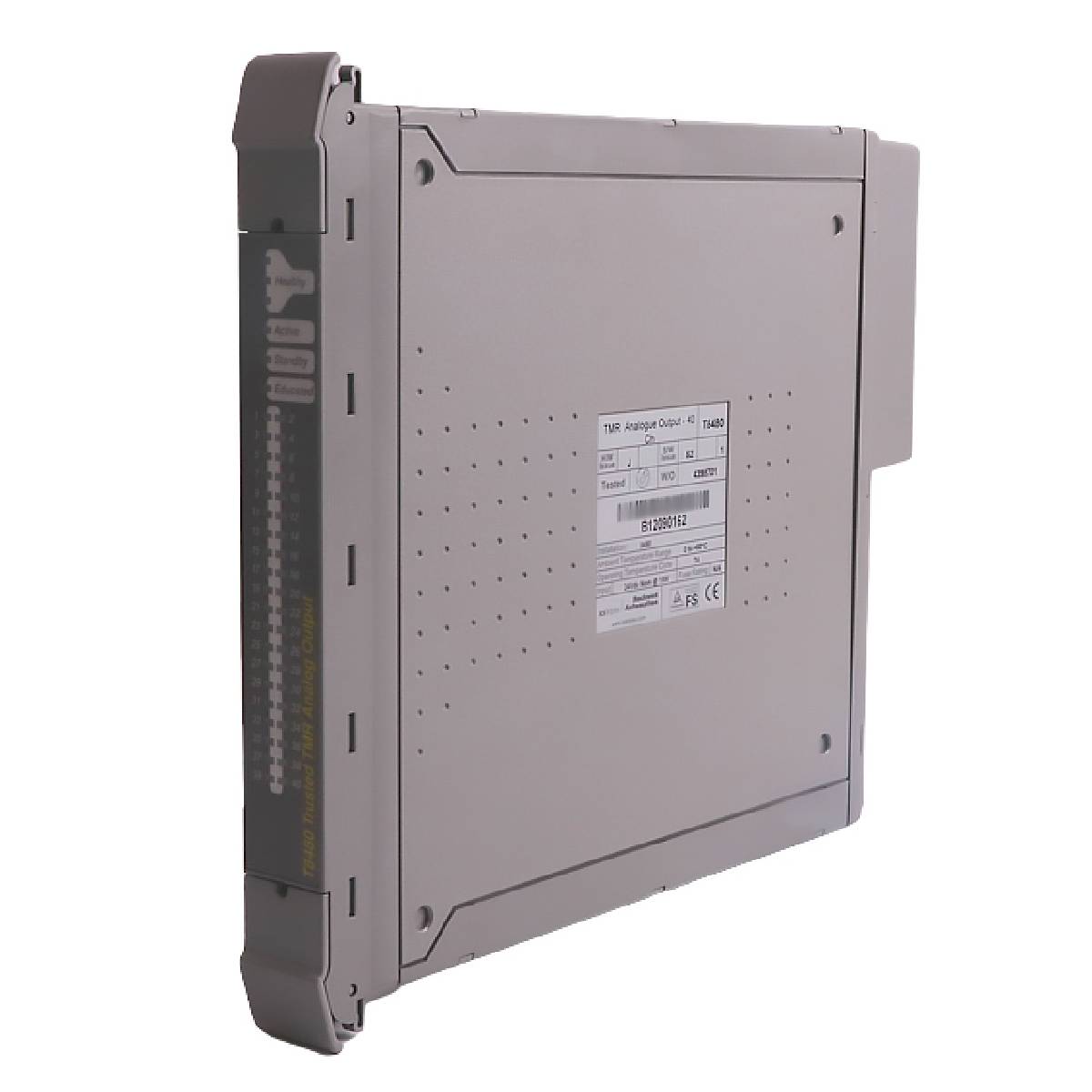

ICS Triplex T8480 Modul Output Analog TMR Trusted

Q: Bagaimanakah pemantauan talian berfungsi pada modul output analog?

Modul ini mengukur voltan dan arus secara automatik pada setiap saluran output untuk mengesan kerosakan medan seperti litar terbuka atau ketiadaan voltan bekalan medan.

Q: Apakah pengendalian yang disyorkan untuk saluran yang tidak digunakan pada peranti?

Saluran output yang tidak digunakan hendaklah dikonfigurasikan kepada keadaan mati dalam logik kawalan dan ditamatkan dengan perintang 10 kOhm 0.5 W ke 0V untuk mengelakkan pelaporan kerosakan tanpa beban yang palsu.

Q: Bolehkah modul output digantikan semasa sistem dalam talian tanpa mematikannya?

Ya, modul ini menyokong penggantian panas dalam talian menggunakan konfigurasi Companion Slot atau SmartSlot khusus.

SKU T8480

Dalam stok

12-month warranty
Free returns within 30 days

Pengilang: ICS Triplex
No. Produk: T8480
Negara asal:Amerika Syarikat
Jenis Produk: Modul Output Analog
Kod bar: 8537101190
Pembayaran: T/T, Western Union
Berat: 1300g
Dimensi: 266 mm x 31 mm x 303 mm (T x W x D)
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan

Penerangan

ICS Triplex T8480 ialah modul output analog Lebihan Modular Tiga (TMR) 40 saluran yang direka untuk antara muka dengan peranti medan dalam aplikasi kritikal keselamatan. T8480 memberikan output arus terkawal dengan ujian diagnostik berterusan merentasi litar pemacu output tiga rangkap untuk mengekalkan ketersediaan tinggi dan toleransi kerosakan. Modul ini melaksanakan pemantauan talian automatik untuk mengesan litar terbuka dan kerosakan voltan bekalan medan tanpa mengganggu operasi proses. Beroperasi dalam seni bina sistem Trusted, modul ini berkomunikasi merentasi Bas Antara Modul (IMB) dengan penandaan masa Urutan Peristiwa (SOE) terbina dalam untuk penjejakan peristiwa yang tepat.

Ciri-ciri

40 saluran output Lebihan Modular Tiga (TMR) bagi setiap modul.
Pemantauan talian automatik bagi setiap titik untuk mengesan litar terbuka dan kerosakan ketiadaan bekalan medan.
Penghalang pengasingan opto/galvanik tahan impuls 2500V.
Pelaporan Urutan Peristiwa (SOE) terbina dalam dengan resolusi 1 ms.
Keupayaan penggantian panas dalam talian menggunakan konfigurasi Slot Pendamping atau SmartSlot khusus.
LED status pada panel hadapan yang menunjukkan status saluran individu dan kerosakan pendawaian medan.
Output dikuasakan dalam lima Kumpulan Kuasa terasing, setiap satunya mempunyai lapan saluran.
Diperakui TÜV untuk aplikasi tidak mengganggu.

Aplikasi

Sistem Penutupan Kecemasan (ESD)
Sistem Pengesanan Kebakaran dan Gas (F&G)
Kawalan Proses Kritikal dan Automasi
Kawalan Penggerak dan Penentu Kedudukan Injap
Antara Muka Pemacu Kelajuan Berubah

Spesifikasi Teknikal

Parameter	Spesifikasi
Pengilang	ICS Triplex / Rockwell Automation
Bilangan Output	40
Bilangan Kumpulan Kuasa	5 (8 saluran setiap kumpulan)
Voltan Backplane (IMB)	20V DC hingga 32V DC
Kuasa Backplane	22 W
Voltan Bekalan Medan	18V DC hingga 32V DC
Arus Maksimum Bekalan Medan	0.9 A
Pelesapan Kuasa (Bekalan Medan)	28 W (pada arus saluran maksimum)
Pelesapan Kuasa (Bekalan Sistem)	22 W
Arus Output yang Disyorkan	4 mA hingga 20 mA
Kadaran Arus Output Berterusan	1 mA hingga 22 mA
Arus Kebocoran Keadaan Mati	350 uA maksimum @ 24V
Ketepatan Penentukuran	+/-0.1% Skala Penuh @ +25 degC
Ketepatan Keseluruhan	+/-0.25% Skala Penuh (0 degC hingga +60 degC)
Voltan Tahan Maksimum	-1V DC hingga +36V DC
Masa Tindak Balas Langkah	<50 ms (perubahan langkah 1 mA kepada 20 mA hingga 1% daripada nilai akhir)
Perlindungan Litar Pintas Output	22 mA pada 0 Ohm
Resolusi Peristiwa SOE	1 ms
Ketepatan Cap Masa SOE	+/-10 ms
Suhu Operasi	0 degC hingga +60 degC (+32 degF hingga +140 degF)
Suhu Penyimpanan	-25 degC hingga +70 degC (-13 degF hingga +158 degF)
Kelembapan Relatif	10% hingga 95%, tanpa pemeluwapan
Dimensi (T x L x D)	266 mm x 31 mm x 303 mm (10.5 in x 1.2 in x 12.0 in)
Berat	1.3 kg (2.7 lb)

Sambungan/Antara Muka

Pin Penyambung	Fungsi
C1 / B1 / A1	Pautan SmartSlot C / Pautan SmartSlot B / Pautan SmartSlot A
C3 / A3	Saluran 5 (+) / Saluran 1 (+)
B3 / B4 / B6 / B7	Kumpulan Kuasa 1 (+)
C4 / A4	Saluran 6 (+) / Saluran 2 (+)
C5 / A5	Pemulangan Kumpulan Kuasa 1
C6 / A6	Saluran 7 (+) / Saluran 3 (+)
C7 / A7	Saluran 8 (+) / Saluran 4 (+)
C9 / A9	Saluran 13 (+) / Saluran 9 (+)
B9 / B10 / B12 / B13	Kumpulan Kuasa 2 (+)
C10 / A10	Saluran 14 (+) / Saluran 10 (+)
C11 / A11	Pemulangan Kumpulan Kuasa 2
C12 / A12	Saluran 15 (+) / Saluran 11 (+)
C13 / A13	Saluran 16 (+) / Saluran 12 (+)
C15 / A15	Saluran 21 (+) / Saluran 17 (+)
B15 / B16 / B18 / B19	Kumpulan Kuasa 3 (+)
C16 / A16	Saluran 22 (+) / Saluran 18 (+)
C17 / A17	Pemulangan Kumpulan Kuasa 3
C18 / A18	Saluran 23 (+) / Saluran 19 (+)
C19 / A19	Saluran 24 (+) / Saluran 20 (+)
C21 / A21	Saluran 29 (+) / Saluran 25 (+)
B21 / B22 / B24 / B25	Kumpulan Kuasa 4 (+)
C22 / A22	Saluran 30 (+) / Saluran 26 (+)
C23 / A23	Pemulangan Kumpulan Kuasa 4
C24 / A24	Saluran 31 (+) / Saluran 27 (+)
C25 / A25	Saluran 32 (+) / Saluran 28 (+)
C27 / A27	Saluran 37 (+) / Saluran 33 (+)
B27 / B28 / B30 / B31	Kumpulan Kuasa 5 (+)
C28 / A28	Saluran 38 (+) / Saluran 34 (+)
C29 / A29	Pemulangan Kumpulan Kuasa 5
C30 / A30	Saluran 39 (+) / Saluran 35 (+)
C31 / A31	Saluran 40 (+) / Saluran 36 (+)

Garis Panduan Pemasangan

Pemeriksaan Visual: Periksa perumah modul dan pin penyambung belakang secara visual untuk memastikan tiada kerosakan sebelum dimasukkan. Jangan cuba meluruskan pin yang bengkok.
Pengekodan dan Pengutuban: Sahkan bahawa pin pengekodan 1, 6 dan 7 telah ditanggalkan pada pemasangan kabel lapangan bagi keserasian pengekodan.
Langkah Berjaga-jaga Pengendalian: Patuhi langkah berjaga-jaga ketat terhadap nyahcas elektrostatik (ESD). Jangan sentuh pin penyambung yang terdedah dan dalam apa jua keadaan, jangan tanggalkan perumah modul.
Saluran Tidak Digunakan: Output yang tidak digunakan hendaklah dimatikan melalui aplikasi dan disambungkan melalui perintang 10 kOhm 0.5 W ke 0V bagi mengelakkan pengesanan kerosakan talian litar terbuka.
Pemasangan Casis: Luncurkan modul ke dalam slot yang ditetapkan sehingga terpasang sepenuhnya, kemudian kunci selak ejektor atas dan bawah.

Pematuhan dan Pensijilan

Diperakui TÜV (untuk aplikasi tanpa gangguan)

FAQ

Bagaimanakah pemantauan talian berfungsi pada modul output analog?

Modul ini mengukur voltan dan arus secara automatik pada setiap saluran output untuk mengesan kerosakan medan seperti litar terbuka atau ketiadaan voltan bekalan medan.

Apakah pengendalian yang disyorkan untuk saluran yang tidak digunakan pada peranti?

Saluran output yang tidak digunakan hendaklah dikonfigurasikan kepada keadaan mati dalam logik kawalan dan ditamatkan dengan perintang 10 kOhm 0.5 W ke 0V untuk mengelakkan pelaporan kerosakan tanpa beban yang palsu.

Bolehkah modul output digantikan semasa sistem dalam talian tanpa mematikannya?

Ya, modul ini menyokong penggantian panas dalam talian menggunakan konfigurasi Companion Slot atau SmartSlot khusus.

View all FAQs →

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.
