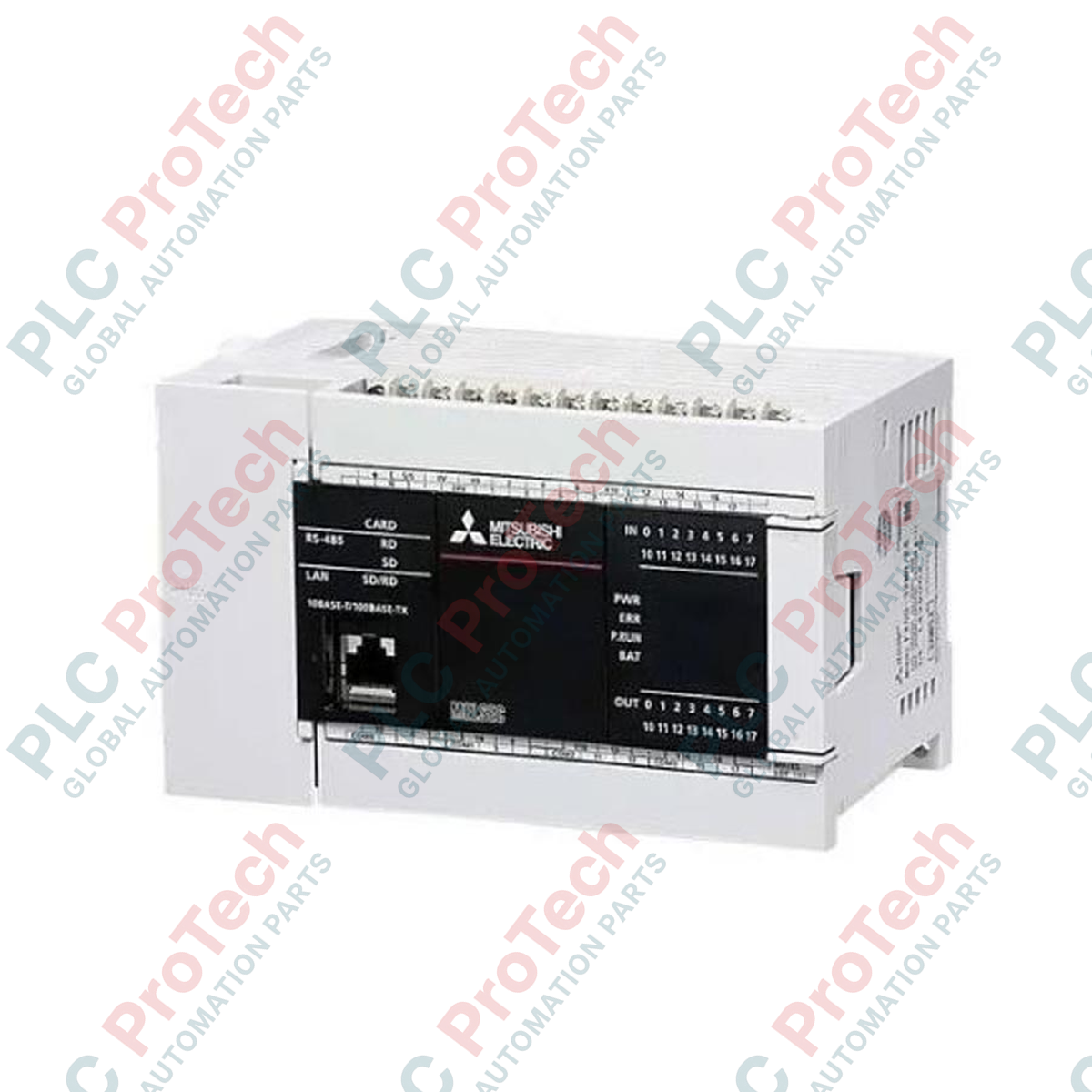

Dengan mengintegrasikan kawalan berjujukan dan analog canggih dalam faktor bentuk yang padat, Mitsubishi Electric FX5U-32MT/DS-TS berfungsi sebagai nod pemprosesan utama untuk platform pengawal MELSEC iQ-F. Modul CPU ini mempunyai 32 saluran I/O bersepadu (16 input, 16 output) yang dilengkapi blok terminal Spring Tegangan (TS), menawarkan kelajuan pendawaian dan kebolehpercayaan lapangan yang sangat baik dalam persekitaran industri dengan getaran tinggi. Beroperasi dengan bekalan kuasa 24V DC, modul ini mengintegrasikan input analog dwiport, output analog satu port, pembilang berkelajuan tinggi dan antara muka penentududukan berbilang paksi tanpa memerlukan kad pengembangan tambahan. Kelajuan pelaksanaannya, bersama port Ethernet dan RS-485 terbina dalam, menjadikannya sangat sesuai untuk seni bina pembuatan moden berangkaian.
| Parameter | Nilai Spesifikasi |
|---|---|
| Pengilang | Mitsubishi Electric |
| Nombor Model | FX5U-32MT/DS-TS |
| Siri Pengawal | MELSEC iQ-F |
| Voltan Bekalan Kuasa | 24 V DC (+20%, -15%) |
| Input Bersepadu | 16 Titik (24 V DC, Sink/Source, 5.3 mA) |
| Output Bersepadu | 16 Titik (Transistor, Jenis Sink) |
| Jenis Terminal | Terminal Spring Tegangan (Pengapit Spring) |
| Input Analog | 2 Saluran (0 hingga 10 V DC, penukaran 12 bit) |
| Output Analog | 1 Saluran (0 hingga 10 V DC, penukaran 12 bit) |
| Kapasiti Memori | Memori Program 64k Langkah, Memori Data 512k Perkataan |
| Port Komunikasi Terbina Dalam | Ethernet (100Base-TX), RS-485 (Terminal) |
| Suhu Operasi | 0 hingga 55 degC |
| Berat Penghantaran (Dikira) | 0.85 kg |
| Dimensi Bungkusan (Dikira) | 150 x 120 x 110 mm |
| Kumpulan Terminal | Penetapan & Fungsi |
|---|---|
| Bekalan Kuasa | 24V DC (+), 24V DC (-), Bumi Fungsian (FG) |
| Input Digital (X0 - X17) | Input terpencil optokopler 24V DC, boleh dikonfigurasi sebagai sink/source melalui terminal sepunya |
| Output Digital (Y0 - Y17) | Output transistor, jenis sink (terminal sepunya disambungkan ke 0V) |
| Input Analog (V1+, V2+, V-) | 2 saluran input voltan (0 hingga 10V DC) yang berkongsi satu saluran pulangan sepunya |
| Output Analog (Vout, Iout) | 1 saluran output analog yang menyokong mod voltan (0 hingga 10V DC) |
FX5U-32MT/DS-TS boleh menggantikan terus model FX5U-32MT/DS standard dari segi logik pemprosesan, perisian tegar dan pelaksanaan fungsi. Walau bagaimanapun, akhiran "-TS" menunjukkan terminal spring tegangan dan bukannya reka bentuk terminal skru pada model standard. Perbezaan fizikal ini memerlukan penyediaan penamatan pendawaian yang sepadan (menggunakan wayar teras pepejal atau ferrul wayar berkadar betul tanpa alat pengelim semasa pemasangan). Fail program yang ditulis dalam GX Works3 serasi silang sepenuhnya antara kedua-dua versi penamatan fizikal.
Memandangkan CPU ini mempunyai konfigurasi output transistor DC jenis sink, anda mesti memastikan semua beban luaran induktif (seperti geganti DC dan injap solenoid) dipasang dengan betul bersama diod flyback pelindung bagi mengelakkan kerosakan akibat lonjakan voltan pada output. Untuk pengurusan terma di dalam kabinet kawalan tertutup, ruang minimum 50 mm mesti dikekalkan di atas dan di bawah modul bagi memastikan perolakan semula jadi. Elakkan menjalankan kabel AC voltan tinggi bersebelahan dengan talian terminal DC voltan rendah di dalam saluran yang sama bagi mengelakkan gangguan isyarat.
Apabila menggunakan input dan output analog terbina dalam, pastikan kabel pasangan terpiuh berperisai dua lapis digunakan dan perisai dibumikan hanya pada satu titik pembumian yang bersih. Terminal pengapit spring terbina dalam menerima keratan rentas wayar 0.2 hingga 1.5 mm² (AWG 24 hingga 16). Jangan pintal hujung wayar berurat sebelum dimasukkan melainkan hujung tersebut ditamatkan dengan ferrul yang sesuai, sama ada tidak berpenebat atau berpenebat. Pemutar skru kepala leper standard dengan lebar bilah 2.0 hingga 2.5 mm diperlukan untuk membuka mekanisme pengapit spring bagi mengeluarkan wayar.
AMARAN KRITIKAL
Asingkan semua sumber kuasa elektrik sebelum memasang, menanggalkan atau menservis unit. Kegagalan menyahdayakan sepenuhnya panel bekalan masuk boleh mengakibatkan renjatan elektrik yang serius, kerosakan perkakasan atau keadaan pensuisan output yang tidak menentu.
Pasang modul CPU dengan kemas pada rel DIN standard 35 mm atau pasang terus pada plat belakang menggunakan lubang skru pemasangan terbina dalam.
Sahkan bekalan masuk 24V DC dimatikan, kemudian sambungkan kabel bekalan kuasa (+ dan -) ke terminal kuasa yang ditetapkan.
Dengan menggunakan pemutar skru leper yang sesuai, gerakkan mekanisme pengapit spring perlahan-lahan untuk memasukkan talian kawalan, I/O dan isyarat analog.
Sahkan integriti terminal pembumian dengan memastikan Functional Ground (FG) disambungkan ke palang pembumian bumi kabinet pusat.
