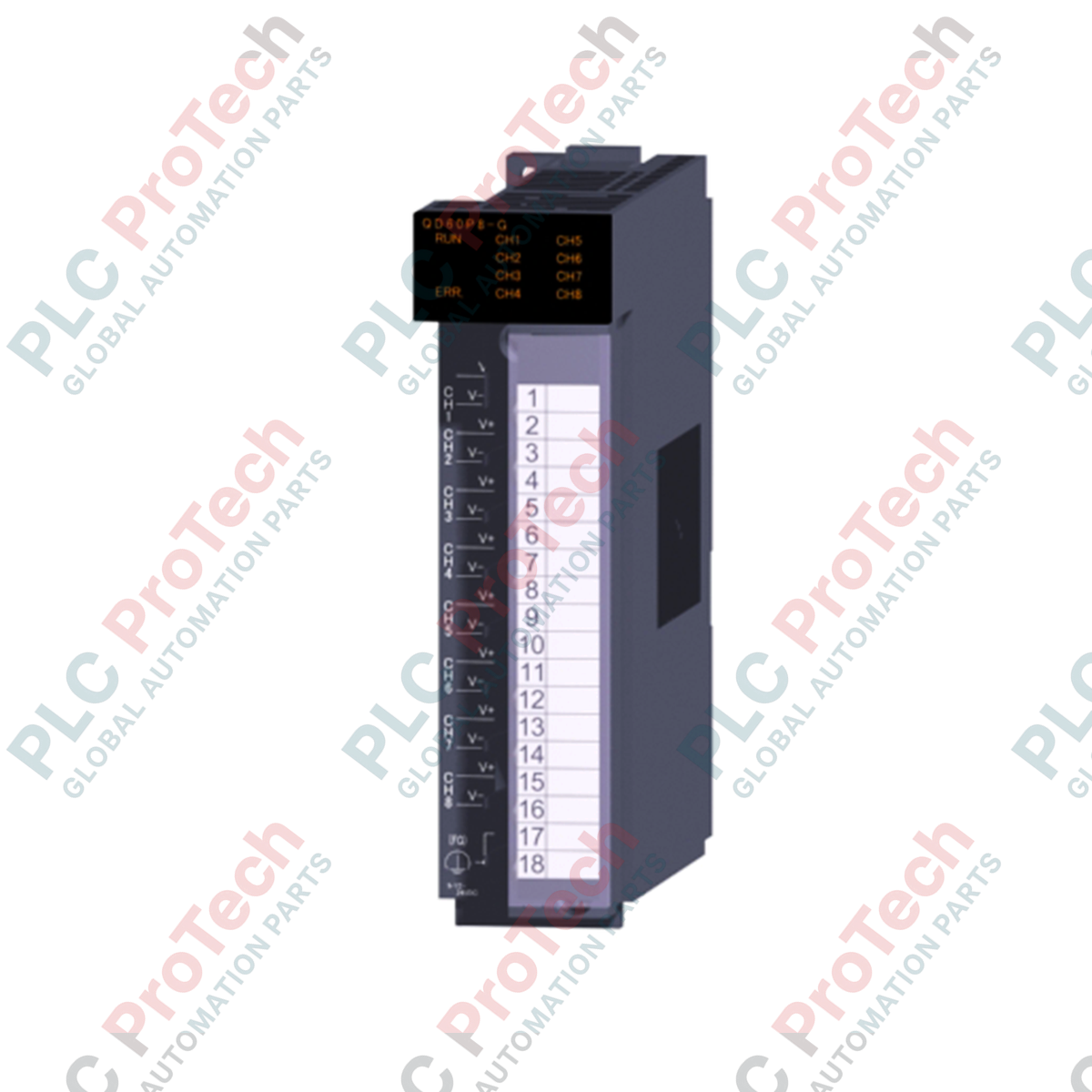

Dioptimumkan untuk pencatatan denyutan berketumpatan tinggi dalam persekitaran elektrik berbilang sumber, Mitsubishi Electric QD60P8-G berfungsi sebagai antara muka input denyutan 8 saluran berprestasi tinggi untuk platform kawalan MELSEC Q. Dengan pengasingan galvanik lengkap antara saluran, modul ini mengurangkan perbezaan keupayaan bumi dan gangguan isyarat semasa memantau instrumen lapangan yang berbeza. Unit ini memproses input denyutan satu fasa merentasi julat voltan yang fleksibel, menjadikannya pilihan ideal untuk penjejakan utiliti yang kompleks, pemeteran aliran dan tugas penyegerakan dalam infrastruktur automasi industri.
| Parameter | Nilai / Spesifikasi |
|---|---|
| Pengilang | Mitsubishi Electric |
| Kod Model | QD60P8-G |
| Siri Produk | Siri MELSEC Q |
| Jenis Modul | Unit Input Denyutan Terasing Antara Saluran |
| Bilangan Saluran | 8 saluran (diasingkan secara individu) |
| Fasa Isyarat Input Kiraan | Input 1 fasa |
| Aras Voltan Isyarat | 5VDC / 12 hingga 24VDC |
| Kelajuan Pengiraan Maksimum | 30 kpps (boleh dipilih: 30 kpps, 10 kpps, 1 kpps, 100 pps, 50 pps, 10 pps, 1 pps, 0.1 pps) |
| Julat Kiraan | Pensampelan: perduaan 16-bit (0 hingga 32767) Kiraan bersepadu: perduaan 32-bit (0 hingga 99999999) Nilai denyutan input: perduaan 32-bit (0 hingga 2147483647) |
| Mod Kaunter | Kaunter linear, kaunter gelang |
| Voltan Tahan | Antara saluran: AC 1780 V selama 1 minit Antara terminal AC dan bumi: AC 1500 V selama 1 minit Antara terminal DC dan bumi: AC 500 V selama 1 minit |
| Rintangan Penebatan | DC 500 V, 5 MOhm atau lebih |
| Antara Muka Pendawaian | Blok terminal skru 18 titik (skru M3) |
| Titik I/O yang Digunakan | 32 titik (klasifikasi modul fungsi pintar) |
| Penggunaan Arus Dalaman | 0.58 A (pada 5VDC) |
| Dimensi (T x L x D) | 98 mm x 27.4 mm x 90 mm |
| Berat Bersih | 0.17 kg |
| Berat Penghantaran (Dikira) | 1.10 kg |
QD60P8-G boleh dipasang terus pada mana-mana satah belakang siri Q standard. Untuk pemindahan sistem lama, pastikan alat konfigurasi kejuruteraan sedia ada anda (GX Works2 atau GX Works3) mempunyai profil parameter QD60P8-G yang sepadan. Jika menaik taraf daripada modul input denyut tanpa pengasingan, semak susun atur pembumian anda kerana reka bentuk terasing model ini menghapuskan keperluan terhadap penghalang pengasingan gelung luaran.
Apabila mengkonfigurasi kelajuan pengiraan denyut input, pilih ambang penapis yang hampir sepadan dengan frekuensi isyarat fizikal anda. Menetapkan kadar penapis terlalu tinggi (contohnya, 30 kpps untuk meter aliran 10 pps) boleh menyebabkan lantunan sesentuh mekanikal atau hingar transien elektrik direkodkan sebagai kiraan tambahan yang palsu. Pastikan voltan aras logik sepadan dengan titik pendawaian fizikal yang berkaitan bagi mengelakkan beban lampau terma pada saluran input.
Sentiasa lalukan kabel input denyut secara berasingan daripada talian motor AC voltan tinggi untuk mengelakkan gandingan elektromagnet. Bagi memastikan imuniti hingar yang tinggi, gunakan kabel pasangan terpiuh berperisai (STP) dan bumikan perisai pada satu titik sahaja di casis panel kawalan. Jangan mengetatkan skru terminal M3 melebihi had yang disyorkan (biasanya 0.42 hingga 0.58 N-m) bagi mengelakkan kerosakan ulir pada blok penyambung dalaman.
Asingkan dan kunci keluar semua sumber kuasa utama serta tambahan sebelum memasang, menanggalkan atau menyambungkan pendawaian modul. Kegagalan mematikan kuasa pada satah belakang PLC dan pendawaian medan sebelum memasukkan modul boleh mengakibatkan kerosakan kekal pada pemproses, kemusnahan modul atau bahaya renjatan elektrik.
Pasang QD60P8-G pada unit asas siri Q dengan memasukkan tab penahan bawah modul ke dalam slot asas, kemudian pusingkan modul dengan kukuh ke tempatnya sehingga terpasang kemas.
Kukuhkan modul pada unit asas menggunakan skru pemasangan atas. Ini mengekalkan integriti sambungan dalam keadaan getaran tinggi.
Sambungkan sumber denyut anda kepada blok terminal 18 titik mengikut konfigurasi aras isyarat anda (pin 5VDC atau 12 hingga 24VDC).
Bekalkan kuasa satah belakang dan kuasa medan, kemudian teruskan dengan konfigurasi penapisan digital dan penentukuran mod pembilang dalam persekitaran perisian pengaturcaraan GX Works anda.
Global Express Shipping
Returns & Warranty
Pengilang: Mitsubishi Electric
No. Produk: QD60P8-G
Negara asal:Amerika Syarikat
Jenis Produk: Modul Input Pembilang & Denyutan PLC
Pembayaran: T/T, Western Union
Berat: 1100g
Dimensi: 98 mm x 27.4 mm x 90 mm
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan
Dioptimumkan untuk pencatatan denyutan berketumpatan tinggi dalam persekitaran elektrik berbilang sumber, Mitsubishi Electric QD60P8-G berfungsi sebagai antara muka input denyutan 8 saluran berprestasi tinggi untuk platform kawalan MELSEC Q. Dengan pengasingan galvanik lengkap antara saluran, modul ini mengurangkan perbezaan keupayaan bumi dan gangguan isyarat semasa memantau instrumen lapangan yang berbeza. Unit ini memproses input denyutan satu fasa merentasi julat voltan yang fleksibel, menjadikannya pilihan ideal untuk penjejakan utiliti yang kompleks, pemeteran aliran dan tugas penyegerakan dalam infrastruktur automasi industri.
| Parameter | Nilai / Spesifikasi |
|---|---|
| Pengilang | Mitsubishi Electric |
| Kod Model | QD60P8-G |
| Siri Produk | Siri MELSEC Q |
| Jenis Modul | Unit Input Denyutan Terasing Antara Saluran |
| Bilangan Saluran | 8 saluran (diasingkan secara individu) |
| Fasa Isyarat Input Kiraan | Input 1 fasa |
| Aras Voltan Isyarat | 5VDC / 12 hingga 24VDC |
| Kelajuan Pengiraan Maksimum | 30 kpps (boleh dipilih: 30 kpps, 10 kpps, 1 kpps, 100 pps, 50 pps, 10 pps, 1 pps, 0.1 pps) |
| Julat Kiraan | Pensampelan: perduaan 16-bit (0 hingga 32767) Kiraan bersepadu: perduaan 32-bit (0 hingga 99999999) Nilai denyutan input: perduaan 32-bit (0 hingga 2147483647) |
| Mod Kaunter | Kaunter linear, kaunter gelang |
| Voltan Tahan | Antara saluran: AC 1780 V selama 1 minit Antara terminal AC dan bumi: AC 1500 V selama 1 minit Antara terminal DC dan bumi: AC 500 V selama 1 minit |
| Rintangan Penebatan | DC 500 V, 5 MOhm atau lebih |
| Antara Muka Pendawaian | Blok terminal skru 18 titik (skru M3) |
| Titik I/O yang Digunakan | 32 titik (klasifikasi modul fungsi pintar) |
| Penggunaan Arus Dalaman | 0.58 A (pada 5VDC) |
| Dimensi (T x L x D) | 98 mm x 27.4 mm x 90 mm |
| Berat Bersih | 0.17 kg |
| Berat Penghantaran (Dikira) | 1.10 kg |
QD60P8-G boleh dipasang terus pada mana-mana satah belakang siri Q standard. Untuk pemindahan sistem lama, pastikan alat konfigurasi kejuruteraan sedia ada anda (GX Works2 atau GX Works3) mempunyai profil parameter QD60P8-G yang sepadan. Jika menaik taraf daripada modul input denyut tanpa pengasingan, semak susun atur pembumian anda kerana reka bentuk terasing model ini menghapuskan keperluan terhadap penghalang pengasingan gelung luaran.
Apabila mengkonfigurasi kelajuan pengiraan denyut input, pilih ambang penapis yang hampir sepadan dengan frekuensi isyarat fizikal anda. Menetapkan kadar penapis terlalu tinggi (contohnya, 30 kpps untuk meter aliran 10 pps) boleh menyebabkan lantunan sesentuh mekanikal atau hingar transien elektrik direkodkan sebagai kiraan tambahan yang palsu. Pastikan voltan aras logik sepadan dengan titik pendawaian fizikal yang berkaitan bagi mengelakkan beban lampau terma pada saluran input.
Sentiasa lalukan kabel input denyut secara berasingan daripada talian motor AC voltan tinggi untuk mengelakkan gandingan elektromagnet. Bagi memastikan imuniti hingar yang tinggi, gunakan kabel pasangan terpiuh berperisai (STP) dan bumikan perisai pada satu titik sahaja di casis panel kawalan. Jangan mengetatkan skru terminal M3 melebihi had yang disyorkan (biasanya 0.42 hingga 0.58 N-m) bagi mengelakkan kerosakan ulir pada blok penyambung dalaman.
Asingkan dan kunci keluar semua sumber kuasa utama serta tambahan sebelum memasang, menanggalkan atau menyambungkan pendawaian modul. Kegagalan mematikan kuasa pada satah belakang PLC dan pendawaian medan sebelum memasukkan modul boleh mengakibatkan kerosakan kekal pada pemproses, kemusnahan modul atau bahaya renjatan elektrik.
Pasang QD60P8-G pada unit asas siri Q dengan memasukkan tab penahan bawah modul ke dalam slot asas, kemudian pusingkan modul dengan kukuh ke tempatnya sehingga terpasang kemas.
Kukuhkan modul pada unit asas menggunakan skru pemasangan atas. Ini mengekalkan integriti sambungan dalam keadaan getaran tinggi.
Sambungkan sumber denyut anda kepada blok terminal 18 titik mengikut konfigurasi aras isyarat anda (pin 5VDC atau 12 hingga 24VDC).
Bekalkan kuasa satah belakang dan kuasa medan, kemudian teruskan dengan konfigurasi penapisan digital dan penentukuran mod pembilang dalam persekitaran perisian pengaturcaraan GX Works anda.
Penghantaran Ekspres Global
Pemulangan & Jaminan
Pesanan diproses dan dihantar Isnin-Jumaat (tidak termasuk cuti umum).
Untuk kelayakan penuh, yuran penyimpanan semula, dan butiran pemulangan antarabangsa, sila lihat rasmi kami Polisi Pemulangan & Bayaran Balik .
