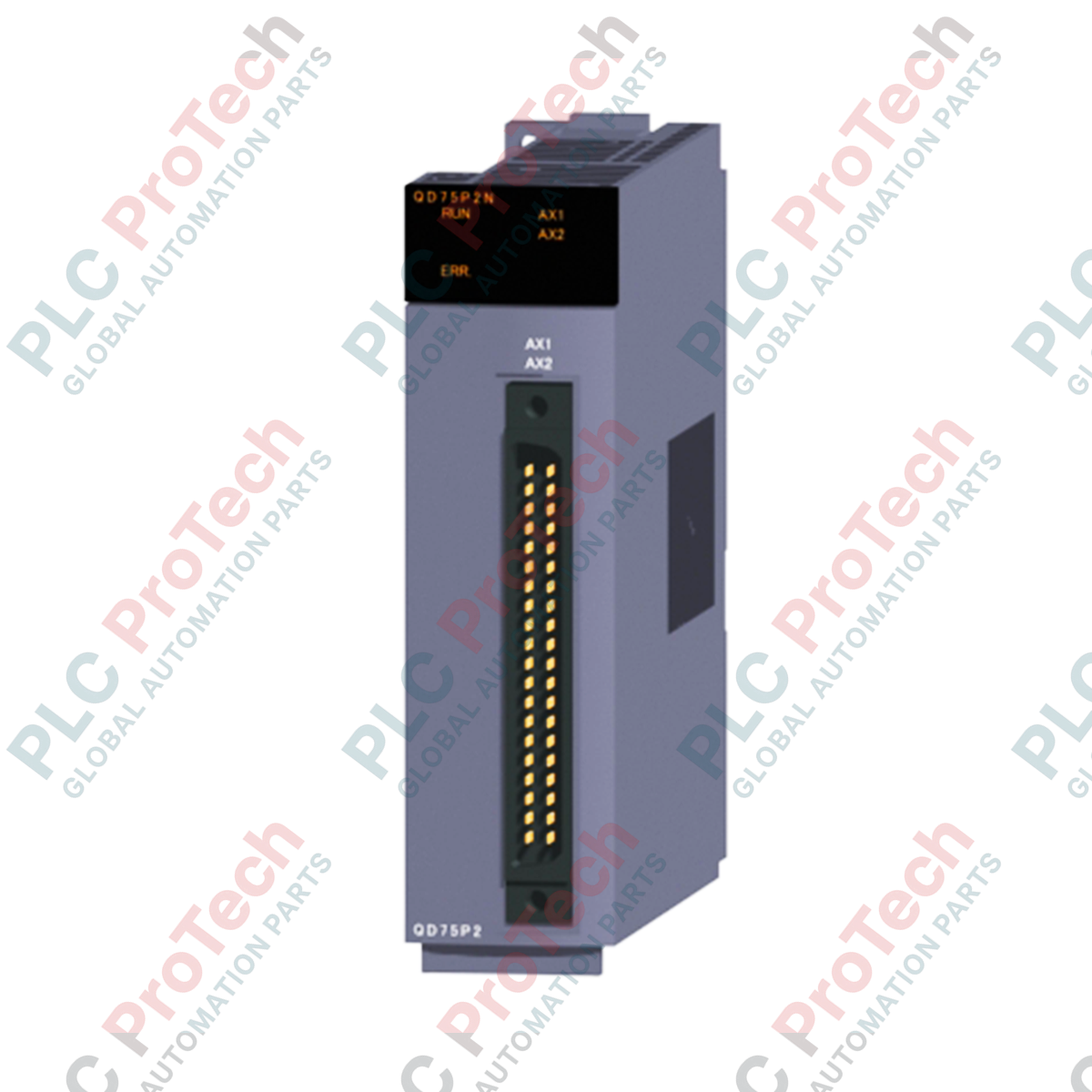

Pelaksanaan profil gerakan berketepatan tinggi dalam platform MELSEC Q Series adalah mudah dan cekap dengan Mitsubishi Electric QD75P2N. Modul penentududukan dua paksi ini mengkhusus dalam output rangkaian denyutan pengumpul terbuka, yang menyediakan kawalan arahan lancar untuk pemacu pelangkah dan sistem servo. Direka untuk seni bina yang fleksibel, modul ini menyelaraskan operasi titik ke titik (PTP) bebas, trajektori laluan berterusan dan interpolasi berbilang paksi secara terus daripada satah belakang PLC.
Dengan menempatkan perkakasan pemprosesan khusus pada papan, QD75P2N memindahkan pengiraan laluan kompleks daripada CPU utama, sekali gus memastikan masa tindak balas permulaan yang konsisten, iaitu 1.5 ms. Ia menyokong pelbagai sistem unit kejuruteraan, termasuk milimeter, inci, darjah dan denyutan mentah, yang membolehkan jurutera memprogramkan parameter pergerakan secara terus dalam unit mesin natif. Modul ini menyimpan sehingga 600 titik data penentududukan bagi setiap paksi dalam ROM flash tidak meruap, sekali gus menghapuskan keperluan bateri sandaran luaran.
| Parameter Spesifikasi | Nilai / Penarafan |
|---|---|
| Pengilang | Mitsubishi Electric |
| Rujukan Model | QD75P2N |
| Siri | Siri MELSEC Q |
| Paksi Kawalan | 2 Paksi |
| Jenis Antara Muka Output | Output Pengumpul Terbuka |
| Frekuensi Denyutan Maksimum | 200 kpulse/s |
| Mod Interpolasi | Linear 2 paksi, bulatan 2 paksi |
| Penggunaan Arus Dalaman (5V DC) | 0.30 A |
| Jarak Sambungan Pemacu Maksimum | 2 meter |
| Port Sambungan Luaran | Penyambung 40 pin (serasi dengan A6CON1, A6CON2, A6CON4) |
| Titik I/O yang Digunakan | 32 Titik (Modul fungsi pintar) |
| Jisim Bersih Modul | 0.14 kg |
| Berat Penghantaran (Dikira) | 1.2 kg |
| Dimensi Modul (T x L x D) | 98 mm x 27.4 mm x 90 mm |
Sufiks "N" dalam reka bentuk QD75P2N menandakan semakan perkakasan yang dikemas kini bagi QD75P2 lama. Struktur parameter kekal sangat serasi ke belakang; walau bagaimanapun, pengesahan projek dalam GX Works2 atau GX Works3 diperlukan untuk mengesahkan pemetaan konfigurasi. Jika aplikasi anda memerlukan jarak penghantaran yang lebih jauh atau kadar denyutan yang lebih tinggi, pertimbangkan versi keluaran pemacu pembezaan (QD75D2N), yang meningkatkan frekuensi denyutan sehingga 4 Mpulse/s dan jarak sambungan sehingga 10 meter.
Memandangkan modul ini menggunakan keluaran pengumpul terbuka, kualiti isyarat denyutan merosot secara eksponen mengikut panjang kabel akibat kapasitans talian parasit. Pemasangan standard mesti mematuhi had fizikal 2 meter antara modul dengan input pemacu motor. Melebihi jarak ini boleh menyebabkan herotan isyarat, denyutan terlepas dan ralat kedudukan tidak menentu. Selain itu, pastikan kabel motor voltan tinggi diasingkan sekurang-kurangnya 100 mm daripada talian isyarat arahan 40-pin untuk mengelakkan ralat penjejakan akibat EMI.
Litar keluaran pengumpul terbuka dalam modul memerlukan sumber kuasa DC luaran untuk mengaktifkan pengganding optik di dalam pemacu servo/stepper anda. Sahkan bahawa 5V DC atau 24V DC luaran dibekalkan kepada pengepala pin yang sesuai pada susun atur sambungan 40-pin. Jika diagnostik PLC menunjukkan denyutan aktif sedang dijana tetapi pemacu tidak menerima arahan, sahkan kehadiran voltan litar luaran ini. Kami amat mengesyorkan penggunaan kabel pasangan terpiuh berperisai dengan skrin dibumikan secara eksklusif pada sisi panel PLC.
AMARAN KESELAMATAN SISTEM KRITIKAL
Putuskan semua bekalan kuasa utama dan tambahan yang membekalkan rak PLC, pemacu servo dan mesin medan sebelum memasang, menanggalkan atau mendawai modul ini. Arka elektrik berbahaya boleh merosakkan komponen CMOS dalaman dan menyebabkan arahan pergerakan tidak terkawal semasa permulaan awal.
Sejajarkan cangkuk modul di bahagian bawah QD75P2N dengan lubang pemasangan modul pada unit asas Siri Q, kemudian tekan dengan kukuh ke dalam slot sehingga selak atas terpasang.
Pasang modul pada plat asas menggunakan skru penahan yang dipasang di bahagian atas (M3 x 12). Ketatkan mengikut spesifikasi tork 0.36 hingga 0.48 N-m.
Sambungkan penyambung 40-pin yang telah diprawayar (seperti A6CON1 atau A6CON2) ke bahagian hadapan modul. Ketatkan skru sisi penyambung dengan kukuh untuk mengelakkan getaran pin semasa operasi.
