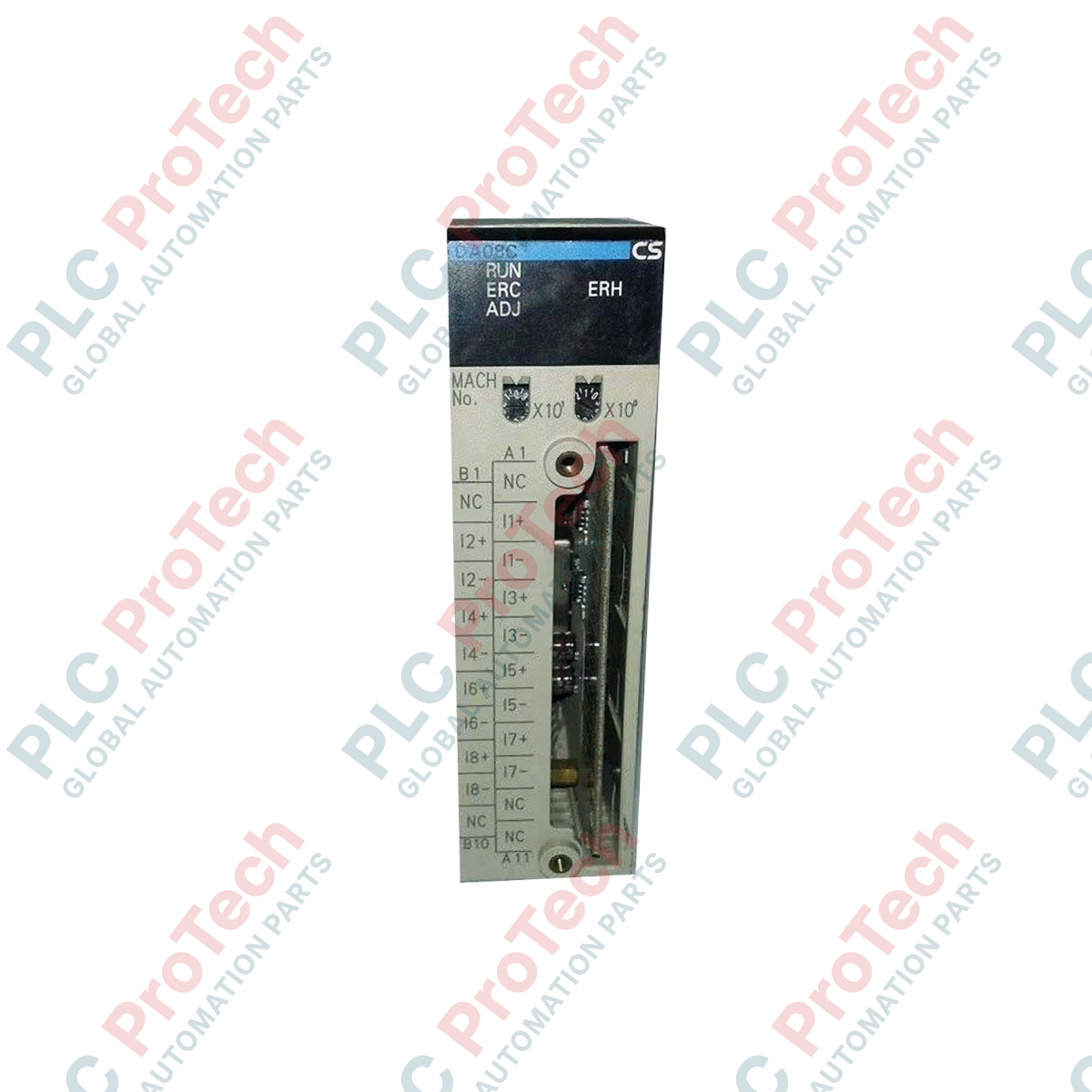

Omron CS1W-DA08C Modul Output Analog 8 Saluran Siri CS1

Penerangan

Pemprosesan isyarat analog dalam seni bina PLC CS1 Omron dikendalikan dengan ketepatan tinggi oleh modul output analog Omron CS1W-DA08C, yang menyediakan lapan saluran bebas untuk gelung kawalan proses. Modul berketumpatan tinggi ini dipasang terus pada rak CPU siri CS1 atau rak pengembangan, lalu menukarkan nilai digital dalam memori PLC kepada output voltan atau arus standard. Setiap saluran boleh dikonfigurasikan secara bebas untuk pelbagai julat isyarat, membolehkan pengawal berhubung serentak dengan pelbagai jenis penggerak medan, injap kawalan dan pengawal kelajuan. Dibina dengan pengasingan bertaraf industri serta blok terminal boleh tanggal, CS1W-DA08C memastikan prestasi yang boleh dipercayai dan masa henti yang minimum semasa penyelenggaraan medan.

Ciri-ciri

• Lapan Output Analog Bebas: Menyokong sehingga 8 peranti medan daripada satu slot modul, sekali gus mengoptimumkan ruang rak.
• Konfigurasi Isyarat Fleksibel: Julat output boleh ditetapkan secara berasingan untuk setiap saluran melalui tetapan kawasan DM PLC.
• Blok Terminal Boleh Tanggal: Memudahkan pendawaian medan dan membolehkan penggantian modul dengan pantas tanpa memutuskan wayar medan individu.
• Kekebalan terhadap Bunyi Industri: Pengasingan berkualiti tinggi antara bas PLC dalaman dan litar medan luaran melindungi seni bina kawalan.
• Integrasi Sistem Lancar: Serasi sepenuhnya dengan satah belakang siri CS1 Omron dan boleh dikonfigurasikan melalui perisian CX-Programmer.

Aplikasi

• Penentududukan injap kawalan berkadar dan peredam dalam sistem pembakaran serta HVAC.
• Penghantaran isyarat rujukan kelajuan untuk pemacu frekuensi boleh ubah (VFD) dan pengawal servo.
• Penghantaran semula output analog kepada perakam carta, penunjuk panel atau pendaftar data.
• Pengagihan titik tetapan kepada pengawal gelung sekunder dalam proses kimia atau terma yang kompleks.

Spesifikasi Teknikal

Pandangan Kejuruteraan Berdasarkan Pengalaman

Model Alternatif & Keserasian

CS1W-DA08C ialah pilihan standard untuk sistem yang memerlukan output voltan/arus berketumpatan tinggi. Ia berbeza daripada CS1W-DA08V dari segi gaya sambungan; akhiran "C" menandakan antara muka blok terminal dan bukannya penyambung berketumpatan tinggi, sekali gus memudahkan pendawaian terus dalam panel kawalan standard. Apabila memindahkan perkakasan siri C500 lama kepada CS1, modul ini ialah pengganti moden yang ditetapkan untuk unit C500-DA001/DA005, walaupun struktur pengalamatan dalam CX-Programmer perlu dikemas kini agar sepadan dengan peruntukan kawasan DM CS1.

Perangkap Aplikasi & Nota Kejuruteraan

Titik kegagalan biasa di lapangan ialah kehilangan bekalan kuasa luaran 24 VDC kepada modul. Jika kuasa luaran jatuh di bawah paras kritikal, modul akan mencetuskan ralat dan semua output akan kembali kepada keadaan dinyahkuasa (biasanya 0V atau 0mA, bergantung pada konfigurasi keadaan selamat). Logik PLC hendaklah sentiasa memantau bit status kesihatan modul dan mengendalikan interlock untuk mengelakkan lonjakan proses atau pergerakan injap yang tidak terkawal semasa kejadian kehilangan kuasa.

Petua Pentauliahan & Pendawaian

Untuk memastikan integriti isyarat yang tinggi, gunakan kabel berpasangan terpiuh berperisai untuk semua laluan analog dan bumikan perisai pada satu hujung sahaja (biasanya pada bar bumi panel PLC). Pastikan suis nombor unit berputar pada bahagian hadapan CS1W-DA08C ditetapkan dengan betul sebelum menghidupkan rak; suis ini menentukan alamat permulaan perkataan DM yang diperuntukkan, tempat julat saluran individu dan parameter penukaran ditulis.
