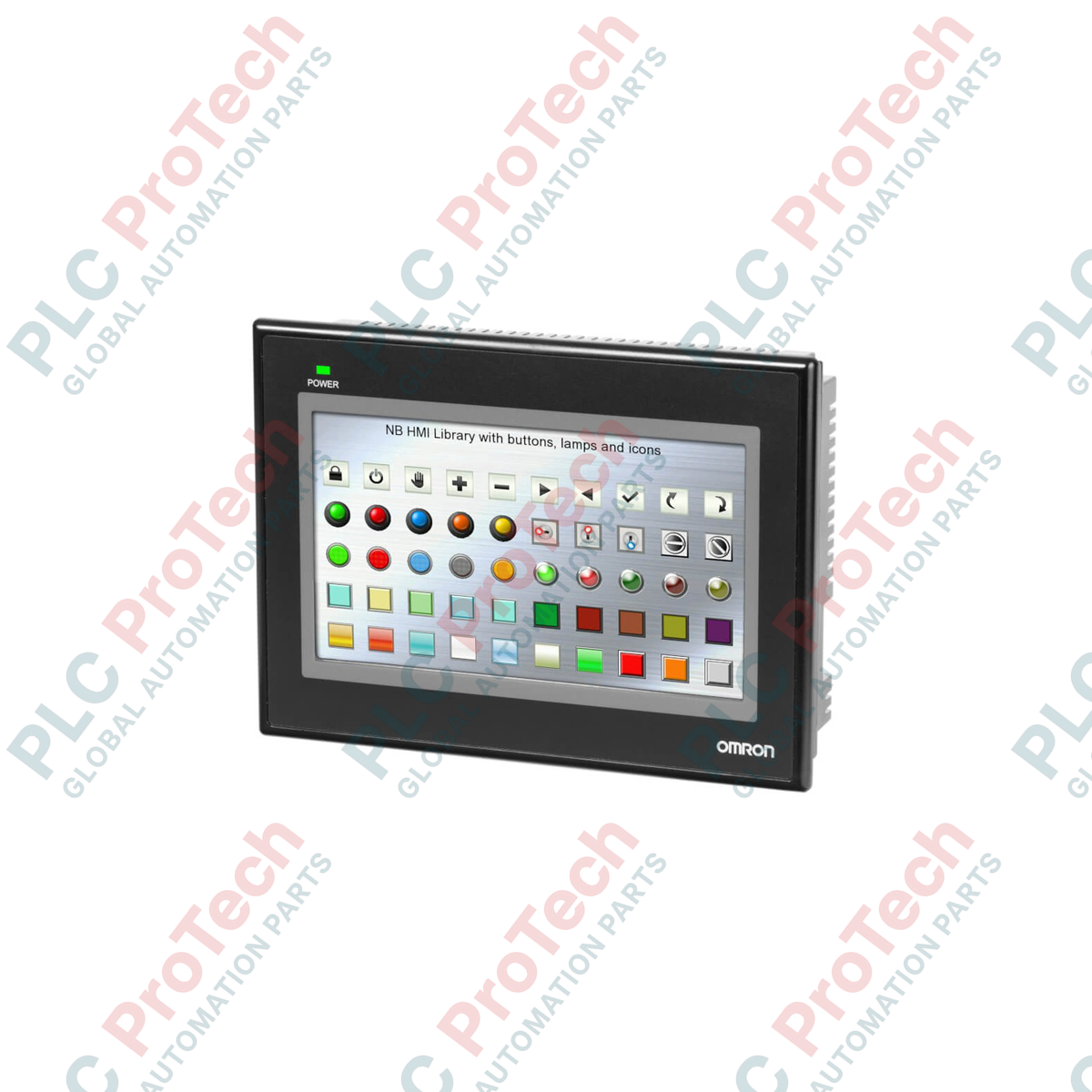

HMI Skrin Sentuh Siri NB Omron NB7W-TW00B

SKU NB7W-TW00B

Dalam stok

12-month warranty
Free returns within 30 days

Pengilang: Omron
No. Produk: NB7W-TW00B
Negara asal:Jepun
Jenis Produk: HMI Skrin Sentuh
Pembayaran: T/T, Western Union
Berat: 1000g
Dimensi: 4.6cm x 19.1cm x 13.7cm
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan

Penerangan

Direka untuk memberikan kawalan antara muka pengendali berprestasi tinggi, Omron NB7W-TW00B berfungsi sebagai antara muka manusia-mesin yang sangat boleh dipercayai dengan LCD TFT skrin lebar 7 inci. Unit ini bersepadu dengan lancar ke dalam sistem automasi industri, menawarkan paparan 65,536 warna yang jelas untuk memastikan kebolehbacaan optimum status sistem, penggera proses dan diagnostik operasi masa nyata. Dilengkapi berbilang antara muka bersiri dan port USB standard, HMI ini mewujudkan pautan komunikasi yang cekap dan tahan hingar terus kepada PLC Omron atau pengawal pihak ketiga, sekali gus meminimumkan kerumitan penyepaduan perkakasan di lantai kilang.

Ciri-ciri

Paparan TFT skrin lebar 7 inci beresolusi tinggi dengan 800 x 480 piksel untuk visualisasi grafik dan pemantauan kawalan yang tepat.
Lampu latar LED berjangka hayat panjang yang direka untuk menyediakan sehingga 50,000 jam perkhidmatan berterusan dalam persekitaran operasi yang mencabar.
Dua port komunikasi bersiri bersepadu yang menyokong piawaian bersiri RS-232C, RS-422A dan RS-485 untuk kesalinghubungan industri yang serba boleh.
Port Hos dan Klien USB yang memudahkan penghantaran projek, muat naik diagnostik dan sambungan kad memori peranti.
Perlindungan panel hadapan yang kukuh dengan kedapan bertaraf IP65 untuk menahan habuk, minyak dan sentuhan terus dengan kelembapan dalam persekitaran pembuatan berat.

Aplikasi

Stesen kawalan mesin pembungkusan automatik
Pemantauan pengendalian bahan dan penghantar industri
Terminal pengendali loji rawatan air perbandaran dan stesen pam
Panel HVAC, pengurusan bangunan dan kawalan persekitaran berpusat
Paparan pengesahan subpemasangan automotif

Spesifikasi Teknikal

Pengilang	Omron
Rujukan Model	NB7W-TW00B
Saiz Paparan	7.0 inci (diagonal)
Jenis Paparan	LCD TFT Warna
Resolusi	800 x 480 piksel (WVGA)
Kapasiti Warna	65,536 warna (kedalaman warna 16-bit)
Jangka Hayat Lampu Latar	50,000 jam operasi secara tipikal pada suhu persekitaran 25 degC
Voltan Bekalan Input	24 VDC (Julat yang dibenarkan: 20.4 hingga 27.6 VDC)
Penggunaan Kuasa	Maksimum 11.0 W
Tahap Perlindungan	Kalis habuk IP65 dan tahan pancutan air (muka panel hadapan sahaja)
Antara Muka Luaran	COM1 (RS-232C), COM2 (RS-232C/422A/485), Hos USB, Klien USB
Suhu Operasi	0 hingga 50 degC
Dimensi Fizikal	191.0 mm (W) x 137.0 mm (H) x 46.0 mm (D)
Dimensi Potongan Panel	181.0 mm x 127.0 mm (toleransi +0.5/-0.0 mm)
Berat Bersih	1.0 kg
Berat Penghantaran (Dikira)	1.5 kg (termasuk bahan pembungkusan pelindung)

Sambungan dan Antara Muka

Penyambung / Antara Muka	Format Fizikal	Penetapan Litar Fungsian
COM1	D-Sub 9-pin betina	Gelung komunikasi bersiri RS-232C khusus kepada PLC atau antara muka pengaturcaraan PC
COM2	D-Sub 9-pin betina	Rangkaian bersiri berbilang piawaian RS-232C, RS-422A atau RS-485 (konfigurasi perisian tanpa pelompat)
Hos USB	Port USB Jenis-A	Menyambungkan pemacu memori USB untuk pemindahan resipi semasa operasi, log data dan kemas kini perisian tegar
Klien USB	Port USB Jenis-B	Sambungan pengaturcaraan titik ke titik terus menggunakan perisian kejuruteraan NB-Designer
Input Kuasa	Blok Terminal 3-pin	Sambungan khusus 24 VDC (+, -, dan sambungan bumi berfungsi FG)

Pandangan Kejuruteraan Empirik

Model Alternatif & Keserasian

Terminal ini ialah komponen ganti terus dalam sistem yang menggunakan HMI sentuh 7 inci standard. Apabila menggantikan paparan Omron lama seperti terminal siri NT atau NS lama, fail projek mesti ditukar sepenuhnya menggunakan utiliti import dalam suite pengaturcaraan NB-Designer. Ambil perhatian bahawa bukaan untuk model lama mungkin lebih besar, lalu memerlukan plat penyesuai atau pengubahsuaian panel.

Perangkap Aplikasi & Nota Kejuruteraan

Bagi mengelakkan pendikitan terma atau pemudaran lampu latar pramatang, pastikan suhu dalaman dalam panel elektrik tidak melebihi 50 degC. Pengudaraan atau penyejukan berudara paksa mungkin diperlukan dalam aplikasi berterusan bersuhu ambien tinggi. Selain itu, elakkan menjalankan kabel kuasa HMI 24 VDC secara selari atau dalam salur wayar yang sama dengan kabel motor pemacu frekuensi boleh ubah AC (VFD) berkuasa tinggi bagi mengurangkan hingar elektrik berfrekuensi tinggi.

Petua Pentauliahan & Pendawaian

Semasa fasa pentauliahan, sentiasa sambungkan terminal Functional Ground (FG) HMI kepada pembumian khusus dengan rintangan bumi 100 ohm atau kurang. Amalan pembumian yang lemah boleh menyebabkan kemerosotan komunikasi pada rangkaian berbilang titik RS-485, yang sering ditunjukkan sebagai kerosakan tamat masa komunikasi berkala. Jika berlaku masalah pengecaman pemacu USB pada Windows 10/11 semasa pengaturcaraan, kemas kini laluan pengurus peranti secara manual supaya merujuk kepada pemacu yang terletak dalam direktori pemasangan lalai NB-Designer.

Garis Panduan Pemasangan

AMARAN KRITIKAL: Nyahbekalkan tenaga dan kunci keluar semua sumber kuasa yang membekalkan panel elektrik sebelum menjalankan pemasangan mekanikal atau memulakan pendawaian elektrik HMI. Dalam apa jua keadaan, kabel komunikasi tidak boleh dipasang atau dicabut semasa berkuasa, kerana tindakan ini boleh menyebabkan kerosakan kekal pada litar transceiver RS-232C atau RS-422A.

1

Pastikan dimensi bukaan panel tepat 181.0 mm (W) x 127.0 mm (H) dan ketebalan kepingan logam panel antara 1.6 mm hingga 4.8 mm.

2

Pastikan gasket pengedap getah berkualiti tinggi terpasang dengan betul di dalam alur bezel pada bahagian belakang HMI bagi menjamin pengedap IP65 yang rapat pada permukaan panel.

3

Tolak HMI melalui bukaan panel dan luncurkan pengapit pemasangan yang disediakan ke dalam slot yang terletak di bahagian atas, bawah dan sisi unit.

4

Ketatkan setiap skru pendakap pemasangan secara berperingkat dalam corak silang berselang-seli sehingga had tork seragam 0.5 hingga 0.6 N-m bagi mengelakkan ubah bentuk fizikal bezel hadapan.

FAQ

Perisian apakah yang digunakan untuk mereka bentuk dan memindahkan skrin aplikasi ke HMI ini?

Terminal ini dikonfigurasikan menggunakan perisian Omron NB-Designer, aplikasi pembangunan percuma yang menyediakan alat untuk susun atur skrin, takrifan objek grafik, pengurusan resipi dan komunikasi pemacu.

Adakah sistem ini menyokong komunikasi Ethernet secara langsung?

Tidak, versi khusus ini bergantung pada komunikasi bersiri berkelajuan tinggi melalui port COM1 (RS-232C) dan COM2 (RS-232C/422A/485), serta sambungan USB.

Apakah konfigurasi protokol yang betul untuk berhubung dengan pengawal bukan Omron?

Port COM2 boleh dikonfigurasikan untuk bertindak sebagai induk atau hamba Modbus RTU. Pilih konfigurasi pemacu industri yang sesuai dalam tetapan perisian reka bentuk skrin sebelum penyusunan.

Bolehkah lampu latar terbina dalam diganti jika gagal?

Lampu latar LED terbina terus ke dalam reka bentuk panel kristal cecair TFT dan tidak boleh diganti di lapangan. Untuk memaksimumkan jangka hayat, konfigurasikan pemasa penjimat skrin untuk meredupkan paparan semasa tempoh tidak aktif yang berpanjangan.
