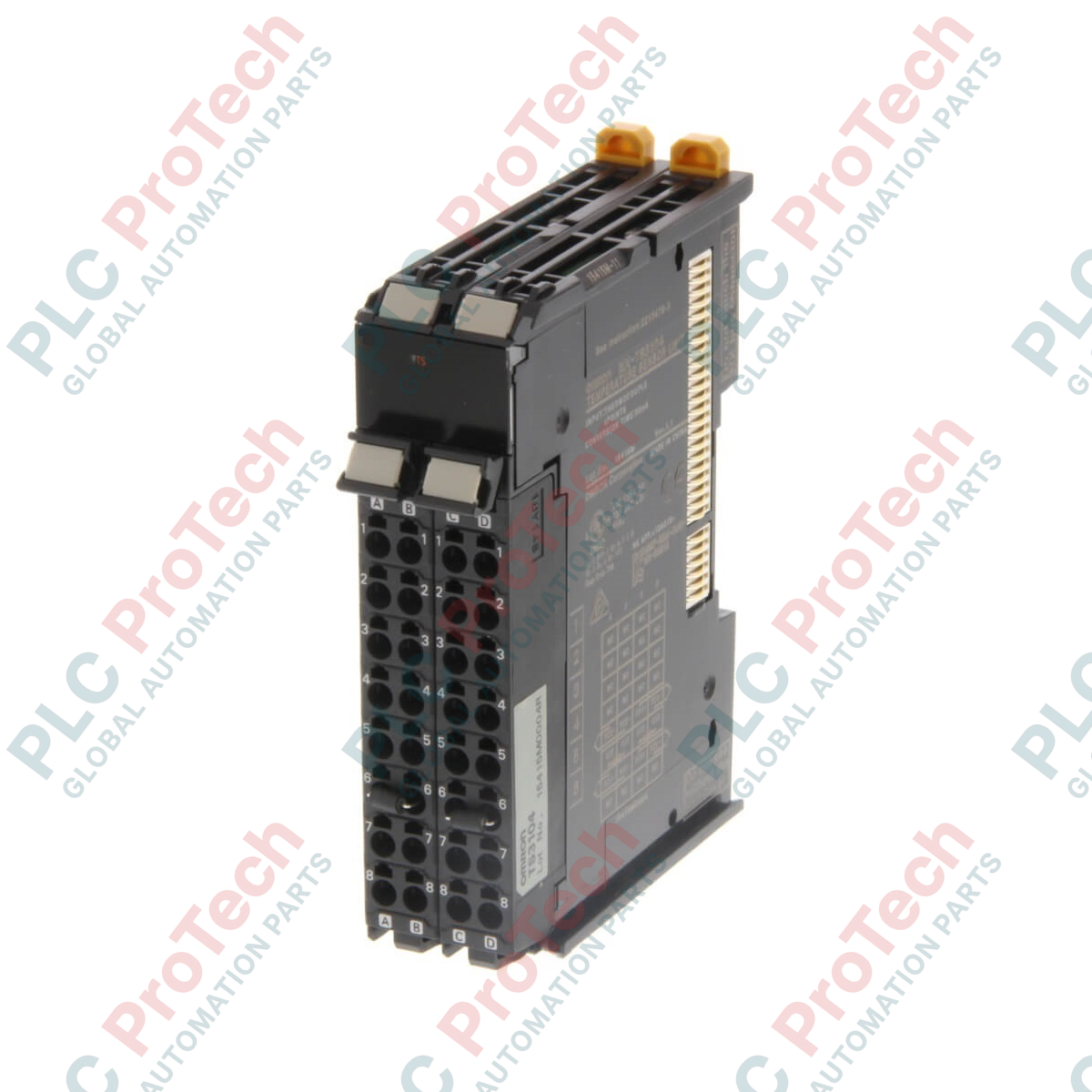

Unit Input Suhu Siri NX Omron NX-TS3202

Q: Apakah jenis penderia suhu khusus yang disokong oleh unit ini?

Modul ini dioptimumkan khusus untuk pengesan suhu rintangan (RTD) Pt100 tiga wayar.

Q: Apakah kadar pengasingan saluran?

Modul ini mempunyai pengasingan galvani lengkap antara saluran dengan saluran dan saluran dengan bas, yang dicapai melalui pengasing isyarat berasingan serta litar pengubah kuasa.

Q: Berapa lamakah masa yang diperlukan untuk mengemas kini nilai suhu?

Modul ini menukar dan mengemas kini data input suhu dalam tempoh 10 milisaat bagi setiap unit.

Q: Bolehkah saya menukar blok terminal modul input ini semasa sistem beroperasi?

Ya, blok terminal tanpa skru ini mempunyai mekanisme pelepasan yang membolehkan anda memutuskan pendawaian dengan cepat tanpa menanggalkan unit hos daripada rel DIN.

SKU NX-TS3202

Dalam stok

12-month warranty
Free returns within 30 days

Pengilang: Omron
No. Produk: NX-TS3202
Negara asal:Jepun
Jenis Produk: Unit Input Suhu
Pembayaran: T/T, Western Union
Berat: 130g
Dimensi: 24 (W) x 100 (H) x 71 (D) mm
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan

Penerangan

Unit Input Suhu Omron NX-TS3202 menyediakan pemantauan RTD berketumpatan tinggi dan berketepatan tinggi untuk sistem automasi industri yang beroperasi pada bas siri NX Omron. Modul ini bersambung terus kepada pengesan suhu rintangan Pt100 tiga wayar, menawarkan maklum balas haba berbilang saluran yang tepat kepada pengawal mesin Sysmac atau pengganding I/O jauh. Dibina untuk persekitaran kilang yang mencabar, unit ini mempunyai pengasingan galvani antara saluran yang kukuh bagi mengelakkan gelung bumi dan melindungi elektronik kawalan hulu daripada transien voltan tinggi.

Ciri-ciri

Empat saluran input suhu RTD bebas dan terasing dalam perumah nipis 24 mm.
Menyokong sensor suhu Pt100 (tiga wayar) standard dengan pengesanan rintangan yang tepat.
Kadar penukaran pantas 10 ms seunit untuk penjejakan haba dinamik berkelajuan tinggi.
Keupayaan pengukuran beresolusi tinggi sehingga maksimum 0.01 degC.
Seni bina pengasingan dua tingkat menggunakan pengubah fizikal dan pengasing digital.
Blok terminal pengapit tekan masuk tanpa skru 16 titik dwi memudahkan pendawaian lapangan di tapak.

Aplikasi

Pemantauan haba kebuk fabrikasi semikonduktor dan proses kimia.
Pengawalan suhu berbilang zon dalam talian penyemperitan dan pembungkusan industri.
Pengukuran suhu gelung air sistem HVAC dan penyejukan.
Pengujian kebuk persekitaran dan kawalan relau rawatan haba.

Spesifikasi Teknikal

Parameter Spesifikasi	Nilai / Butiran
Pengilang	Omron
Nombor Model	NX-TS3202
Saluran Input	4 titik (Termometer rintangan)
Keserasian Sensor	Pt100 (tiga wayar)
Masa Penukaran	10 ms seunit
Resolusi	Maksimum 0.01 degC
Kaedah Penyegaran I/O	Penyegaran berjalan bebas
Arus Pengesanan Input	Kira-kira 0.25 mA
Pengaruh Rintangan Konduktor	Maksimum 0.06 degC/Ohm (sehingga maksimum 20 Ohm)
Kaedah Pengasingan	Pengubah (Kuasa), Pengasing Digital (Isyarat) [Input ke Bas NX & antara input]
Kekuatan Dielektrik	510 VAC antara litar terasing selama 1 minit (arus bocor <= 5 mA)
Rintangan Penebatan	Minimum 20 MOhm pada 100 VDC antara litar terasing
Penggunaan Kuasa Unit NX	Maksimum 1.50 W (pada Unit CPU); maksimum 1.05 W (pada Unit Pengganding)
Dimensi Fizikal	24 (W) x 100 (H) x 71 (D) mm
Berat Bersih	0.13 kg
Berat Penghantaran (Dikira)	1.5 kg

Sambungan dan Antara Muka

Baris Terminal	Penetapan Sambungan Terminal (Pt100 3 Wayar)
Blok Terminal A	Input untuk Saluran 0 & Saluran 1 (titik sentuhan pendawaian A, B, B' + titik penamatan perisai)
Blok Terminal B	Input untuk Saluran 2 & Saluran 3 (titik sentuhan pendawaian A, B, B' + titik penamatan perisai)

Pandangan Kejuruteraan Empirik

Model Alternatif & Keserasian

Unit ini menggunakan RTD Pt100 tiga wayar standard. Ia tidak boleh dikelirukan dengan siri NX-TS3101, yang dikhususkan untuk antara muka termogandingan, atau NX-TS3201, yang mempunyai konfigurasi saluran berbeza. Apabila menggantikan unit lama, sahkan bahawa Sysmac Studio telah dikemas kini untuk menyokong konfigurasi unit bagi mengelakkan ketidakpadanan pengenalpastian perkakasan pada pengganding rangkaian EtherCAT.

Perangkap Aplikasi & Nota Kejuruteraan

Modul ini bergantung pada arus pengujaan fizikal yang tepat (kira-kira 0.25 mA). Panjang kabel mesti direka bentuk untuk meminimumkan rintangan konduktor; rintangan melebihi 20 Ohm bagi setiap wayar akan mengurangkan ketepatan pengukuran, dengan hanyutan sehingga 0.06 degC/Ohm. Untuk mencapai ketepatan penukaran yang ditetapkan, modul memerlukan tempoh pemanasan berterusan sekurang-kurangnya 30 minit selepas dihidupkan.

Petua Pentauliahan & Pendawaian

Sentiasa gunakan pendawaian pasangan terpiuh berperisai (STP) berkualiti tinggi untuk talian sensor. Tamatkan perisai pada blok terminal bumi unit siri NX atau bar bumi sistem untuk menyekat hingar elektrik frekuensi tinggi daripada pemacu frekuensi boleh ubah (VFD) berdekatan. Jangan lalukan kabel sensor RTD selari dengan talian kuasa voltan tinggi di dalam salur wayar.

Garis Panduan Pemasangan

AMARAN KRITIKAL

Matikan semua bekalan kuasa yang disambungkan kepada CPU bas siri NX atau pengganding komunikasi sebelum memasang, menanggalkan atau menyambungkan wayar modul. Kegagalan memutuskan bekalan tenaga kepada pemasangan boleh menyebabkan kerosakan kekal pada litar logik dalaman komponen unit atau mengganggu komunikasi medan.

1

Pasang modul dengan menjajarkan cangkuk atas unit dengan rel DIN dan menekannya ke bawah dengan kukuh sehingga terdengar bunyi klik cangkuk gelangsar terkunci pada tempatnya.

2

Masukkan kabel Pt100 tiga wayar yang telah dilucutkan hujungnya terus ke dalam blok terminal pengapit tanpa skru. Gunakan pemutar skru mata rata untuk melepaskan pengapit tegangan jika hendak menanggalkan wayar.

3

Sahkan tingkah laku penunjuk LED TS yang betul selepas pemulaan sistem. Lampu hijau yang menyala tetap menunjukkan komunikasi bas normal dan pemerolehan sensor yang berfungsi.
