Siemens 6AV3617-1JC20-0AX2 SIMATIC HMI OP17/DP Panel Pengendali

Penerangan

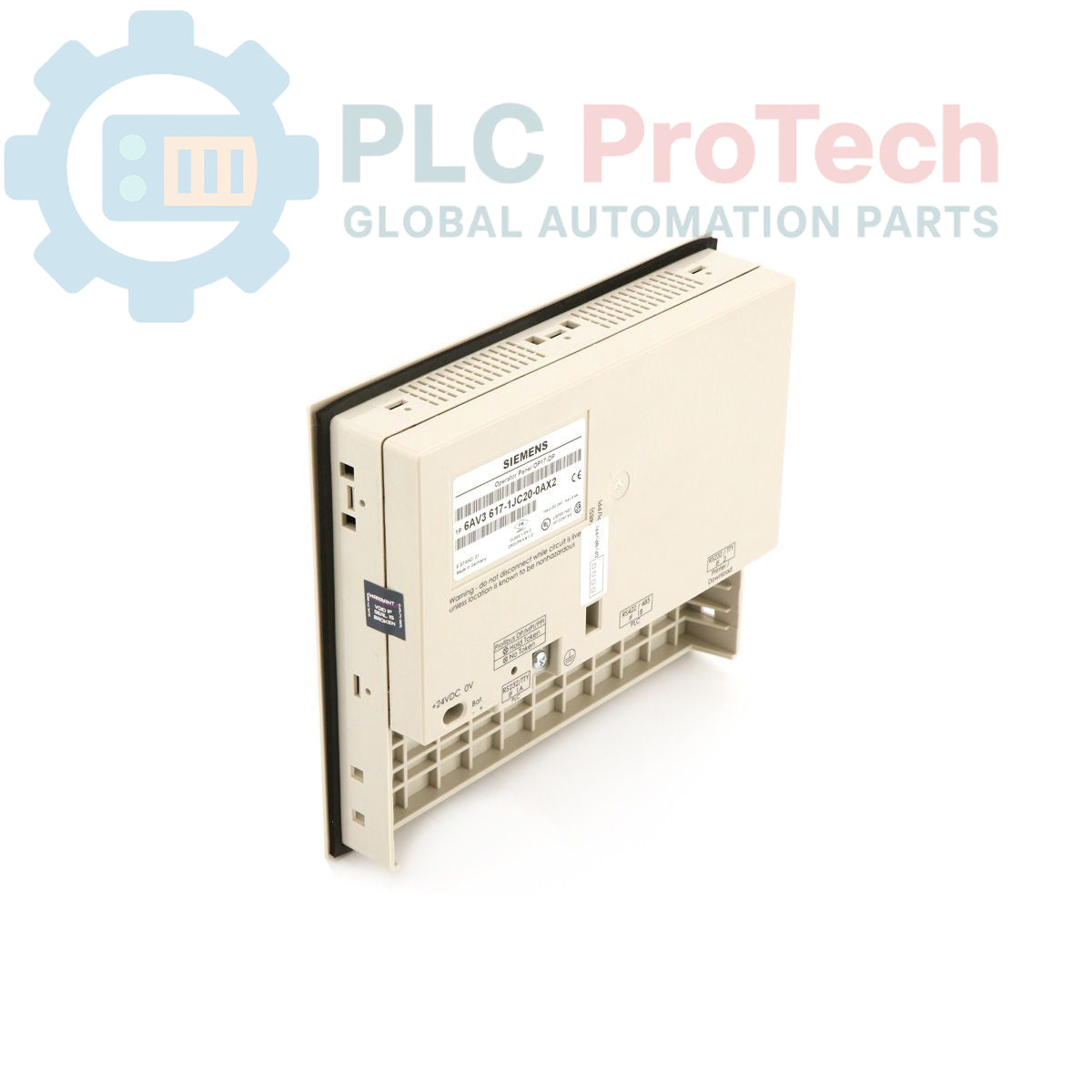

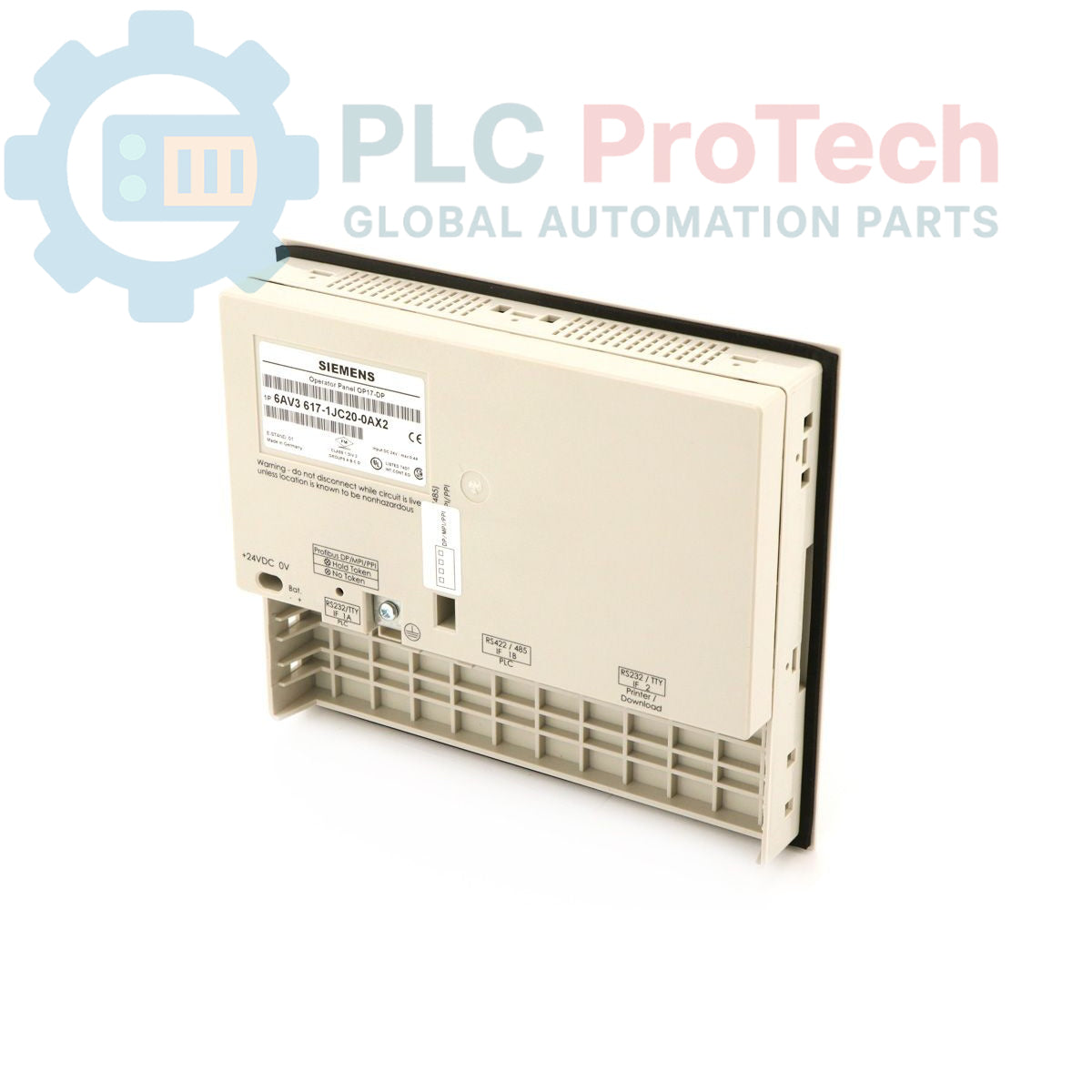

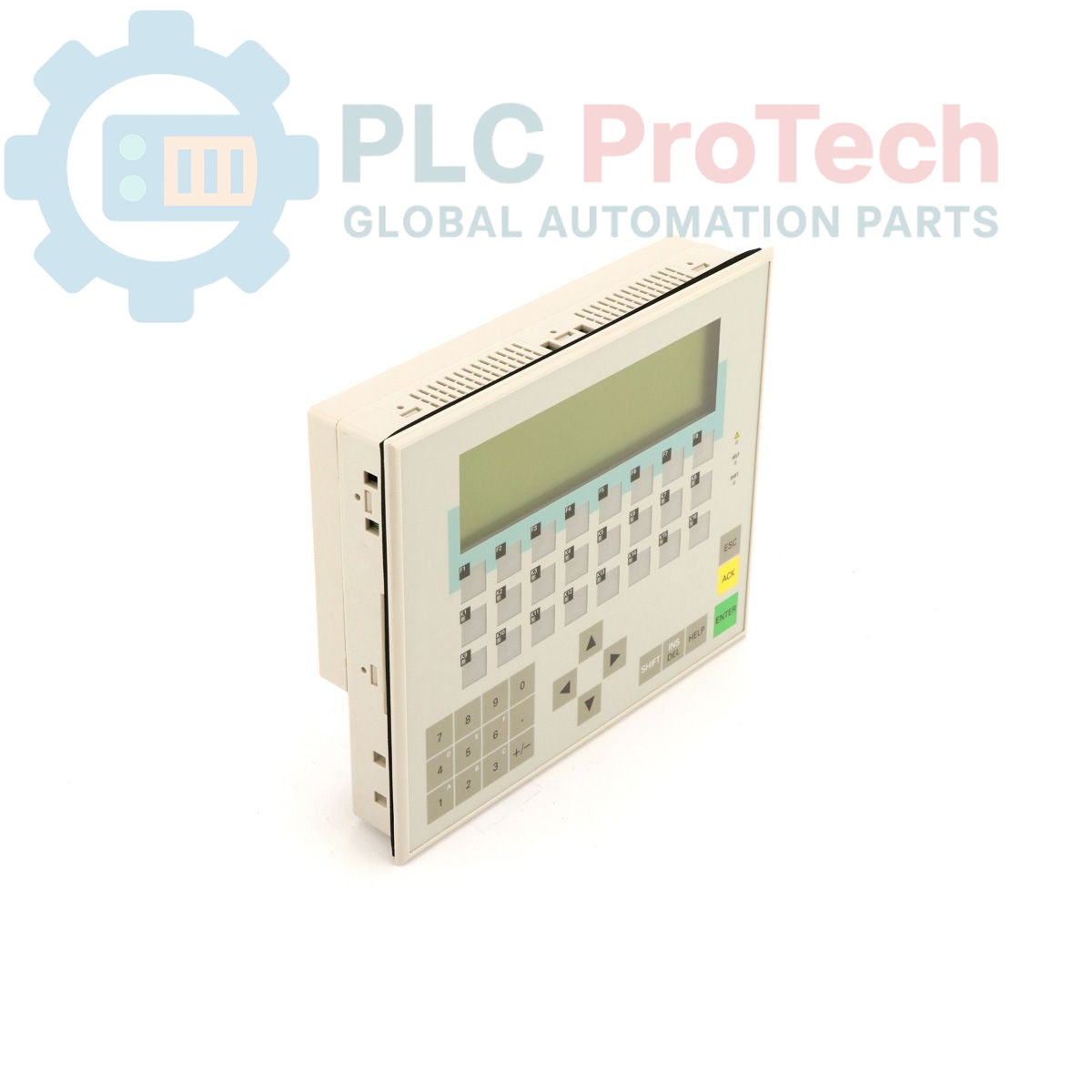

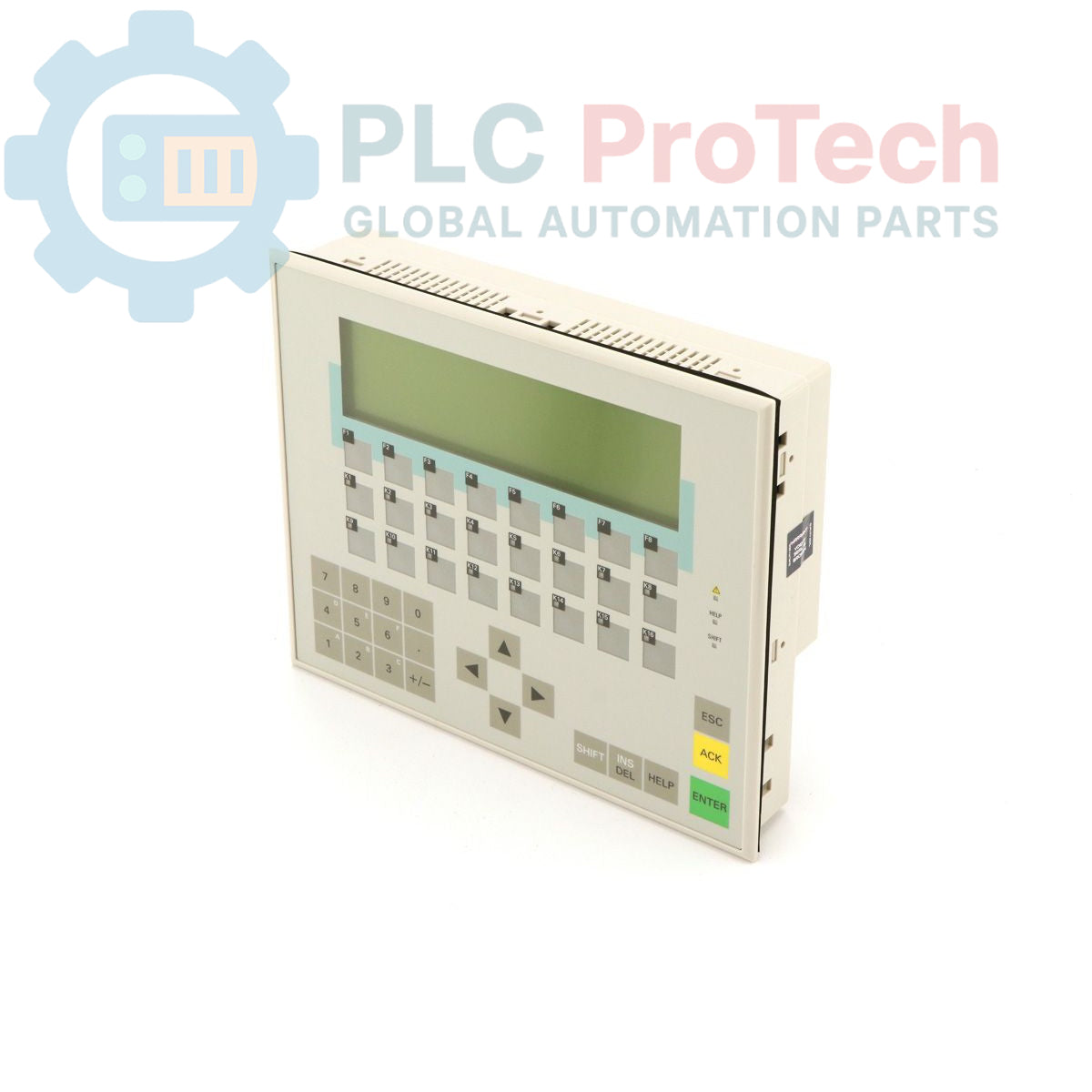

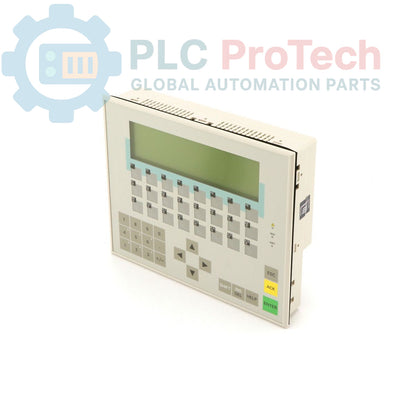

6AV3617-1JC20-0AX2 ialah panel pengendali SIMATIC HMI OP17/DP yang direka bentuk untuk interaksi mesin yang boleh dipercayai dalam persekitaran automasi industri. Peranti ini mempunyai paparan LC yang jelas dengan lampu latar LED, serta menawarkan pilihan konfigurasi fleksibel untuk memaparkan sama ada 4 baris dengan 20 aksara atau 8 baris dengan 40 aksara. Peranti ini direka khusus untuk disepadukan dengan sistem SIMATIC S7 dan M7, menggunakan antara muka PROFIBUS DP dengan kelajuan komunikasi sehingga 1.5 Mbaud bagi pertukaran data yang cekap.

Dilengkapi antara muka operasi berasaskan kekunci dengan maklum balas sentuhan, panel ini dibina untuk menahan operasi industri berterusan. 6AV3617-1JC20-0AX2 mempunyai memori 256 kbyte untuk data aplikasi dan beroperasi dengan bekalan 24V DC. Sebagai produk usang dalam kitar hayat Siemens (menggantikan 6AV3617-1JC20-0AX1), ia kekal sebagai komponen penting untuk penyelenggaraan dan sokongan talian pengeluaran legasi sedia ada.

Ciri-ciri

• Paparan: Paparan LC, bercahaya latar LED
• Resolusi/Pemformatan: 4 baris x 20 aksara atau 8 baris x 40 aksara

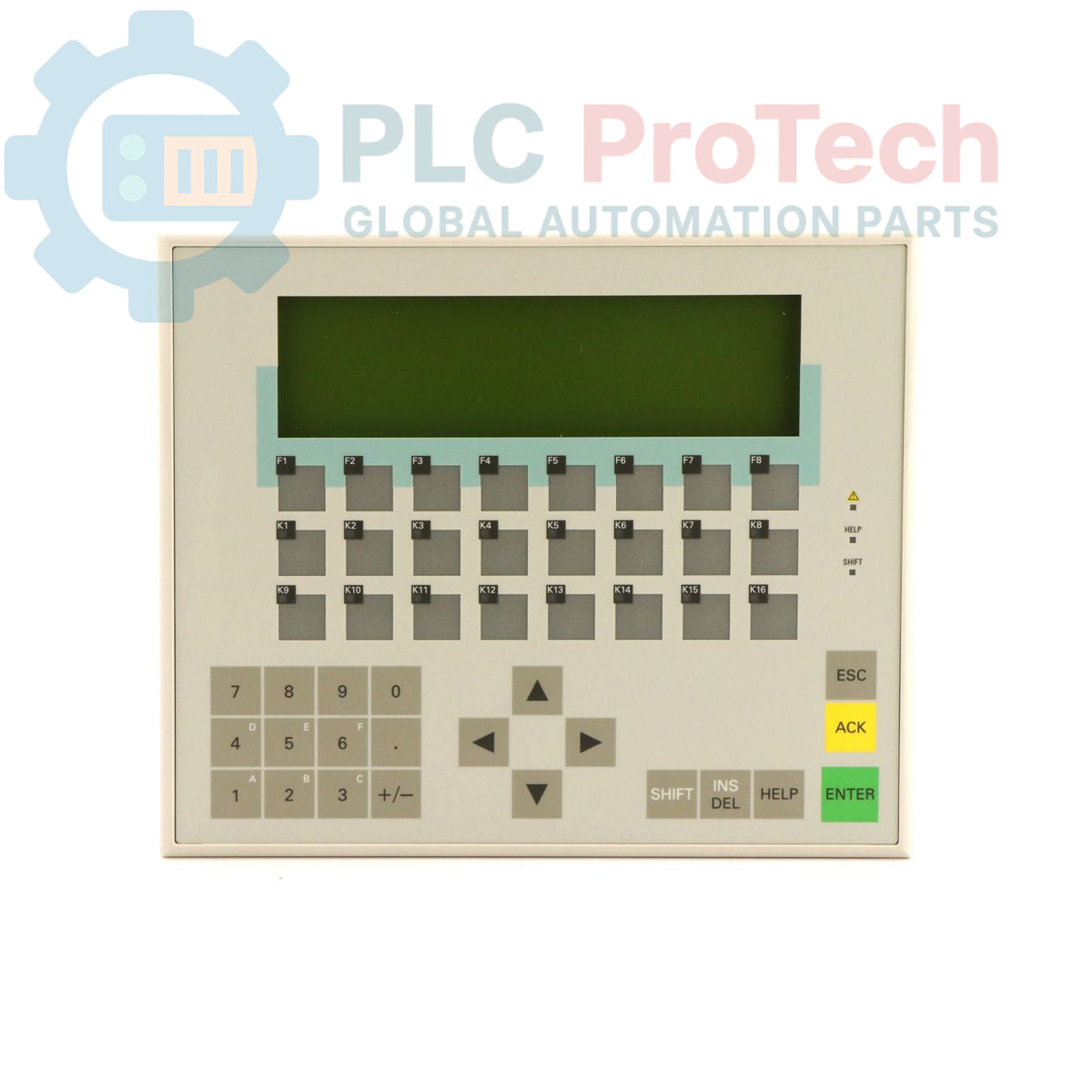

• Operasi: Input berasaskan kekunci dengan maklum balas sentuhan

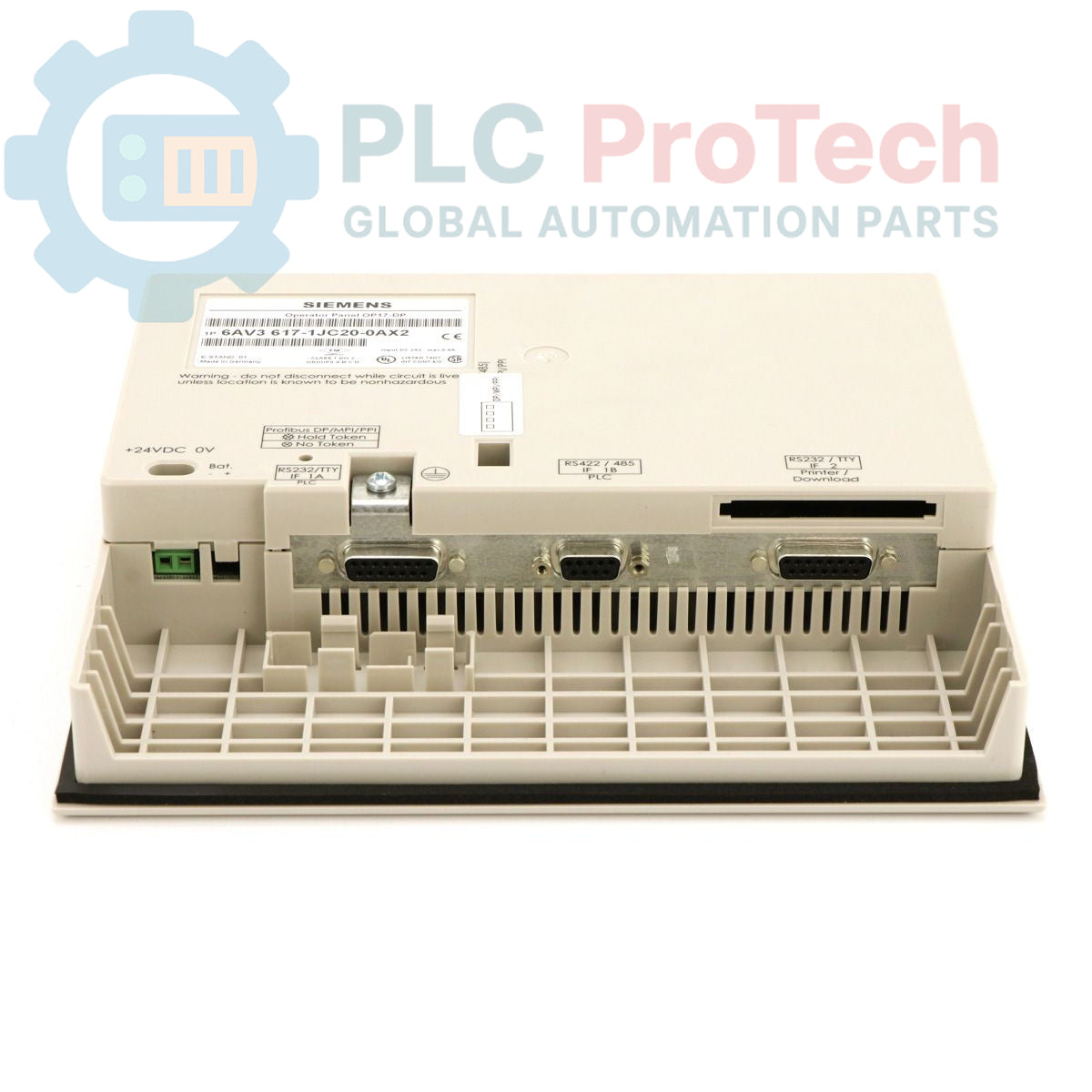

• Komunikasi: Antara muka PROFIBUS DP (sehingga 1.5 Mbaud)
• Keserasian: Integrasi sistem SIMATIC S7 dan M7
• Memori: 256 kbyte

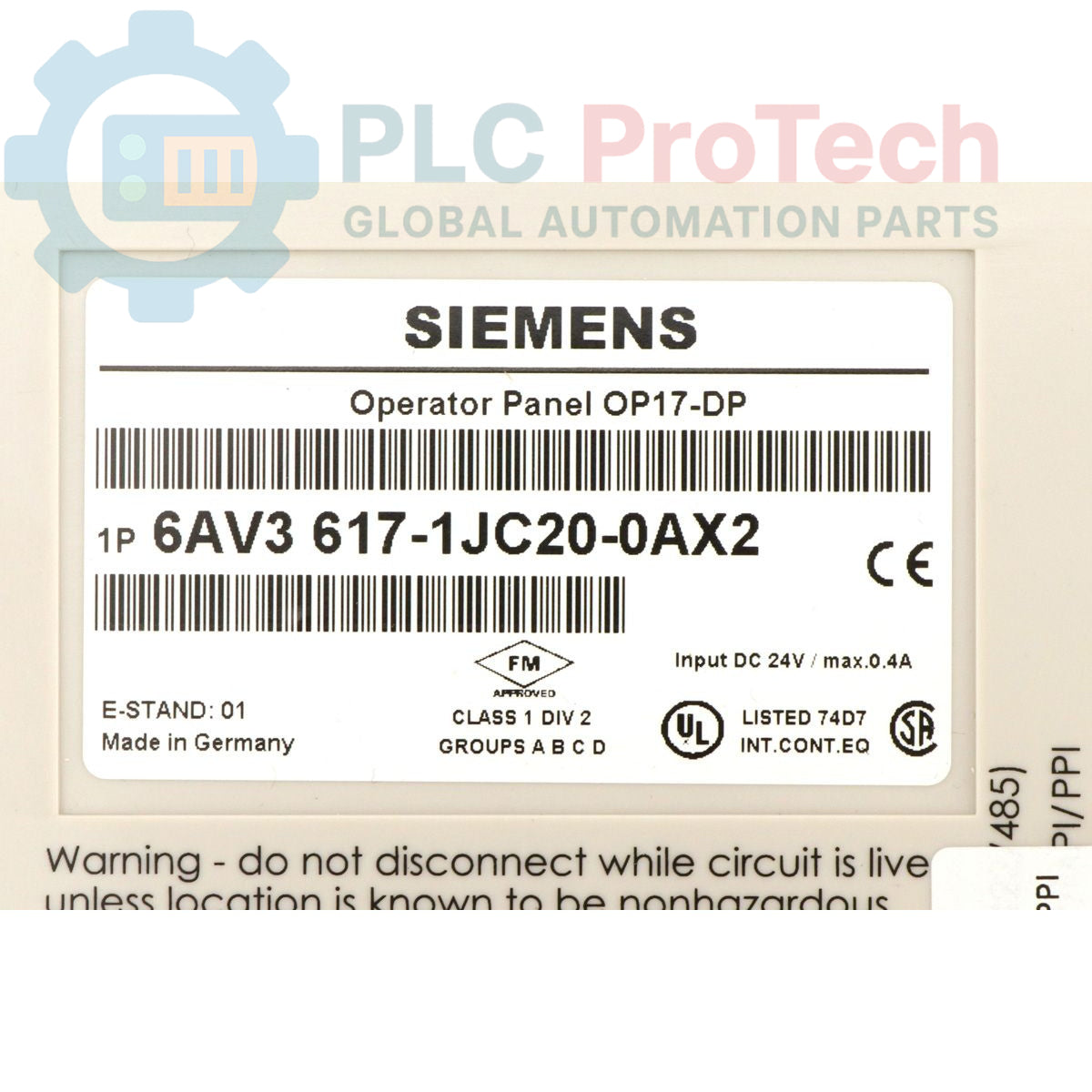

• Kuasa: Voltan bekalan 24V DC
• pensijilan: Diluluskan UL dan CSA

Aplikasi

• Pemantauan sistem kawalan industri legasi
• Antara muka mesin untuk seni bina PLC SIMATIC S7/M7
• Visualisasi status talian pengeluaran
• Pengubahsuaian dan penyelenggaraan stesen HMI sedia ada

Spesifikasi Teknikal

Garis Panduan Pemasangan

• Pemasangan: Pastikan panel dipasang pada bukaan kepungan yang mematuhi dimensi yang diperlukan bagi mengekalkan integriti struktur.
• Bekalan Kuasa: Sambungkan kepada sumber kuasa 24V DC yang stabil. Sahkan kekutuban sebelum menghidupkan bekalan bagi mengelakkan kerosakan pada litar dalaman.
• Komunikasi: Pastikan perisai kabel PROFIBUS DP dibumikan dengan betul untuk mengurangkan gangguan elektromagnet (EMI) dalam persekitaran kilang yang mempunyai tahap hingar tinggi.
• Persekitaran: Elakkan pemasangan di kawasan yang melebihi suhu ambien operasi yang ditetapkan; pastikan pengudaraan yang mencukupi di belakang panel.
• Penyelenggaraan: Memandangkan modul ini sudah usang, simpan sandaran fail projek yang dikonfigurasikan untuk unit ini kerana penggantian mungkin terhad kepada stok sedia ada.
