Siemens 6AV7892-0FG33-1BE1 SIMATIC IPC677C Panel PC

Perihalan

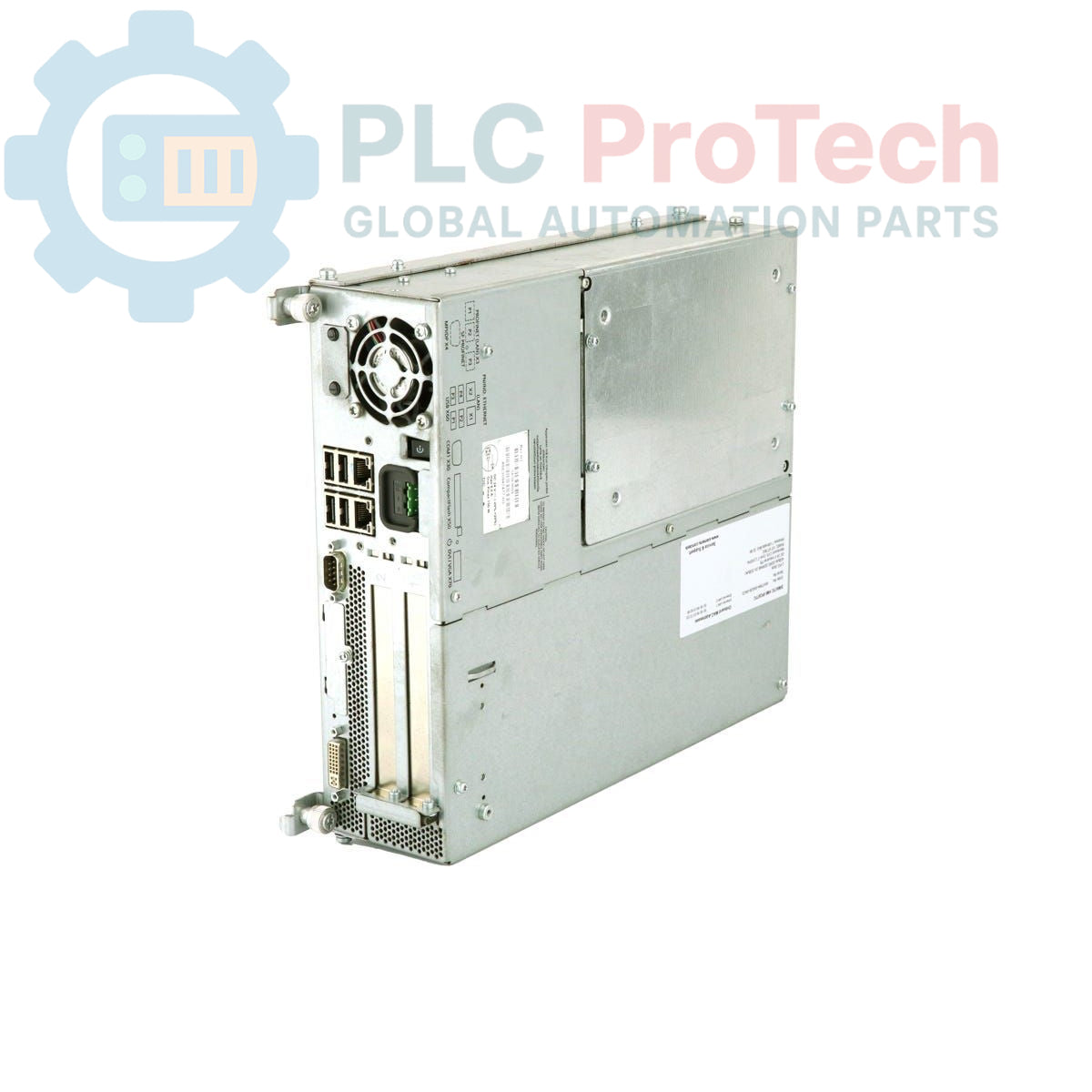

Siemens 6AV7892-0FG33-1BE1 ini ialah SIMATIC HMI IPC677C, sebuah PC Panel teguh yang direka untuk tugas automasi industri dan visualisasi yang mencabar. Ia dilengkapi pemproses Intel Core i7-610E, RAM DDR3 4 GB dan konfigurasi storan dwi HDD 320 GB dengan pengawal RAID terbina dalam. Unit ini mempunyai paparan sentuh 15 inci dengan resolusi 1024x768 serta port USB pada bahagian hadapan untuk akses yang mudah. Kesambungan disediakan melalui dua port Ethernet Gigabit, beberapa port USB 2.0 dan antara muka bersiri. Sistem ini mempunyai pemantauan bersepadu untuk status pengawas, suhu dan kipas, bagi memastikan kebolehpercayaan operasi yang tinggi. Ia diprapasang dengan Windows 7 Ultimate (64-bit) dan disertakan unit bekalan kuasa AC NAMUR 110/230 V.

Ciri-ciri

• Paparan sentuh berwarna 15 inci dengan resolusi 1024 x 768 piksel
• Pemproses Intel Core i7-610E (2 Teras / 4 Benang, 2.53 GHz, Cache 4 MB)
• Memori sistem DIMM DDR3 1066 4 GB
• Dua Pemacu Cakera Keras (HDD) SATA 320 GB
• Pengawal RAID terbina dalam untuk lebihan data
• Pemacu optik DVD+/-R+/-RW bersepadu
• Antara muka Ethernet dwi 10/100/1000 Mbit/s
• I/O yang meluas: 4x USB 2.0 (belakang), 1x USB (hadapan), 1x Bersiri (COM1)
• Pemantauan dalaman untuk pemasa pengawas, suhu dan kelajuan kipas
• Slot pengembangan: 1x PCI, 1x PCIe (x16)
• Sistem pengendalian Windows 7 Ultimate 64-bit telah diprapasang

Aplikasi

• Antara Muka Manusia-Mesin (HMI) untuk kawalan proses
• Pemerolehan dan pengelogan data di lantai kilang
• Visualisasi dan pengendalian pada peringkat mesin
• Pemantauan bilik kawalan industri
• Nod Kawalan Penyeliaan dan Pemerolehan Data (SCADA)

Spesifikasi Teknikal

Garis Panduan Pemasangan

1. 1 Sahkan kabinet kawalan telah dinyahkuasakan dan dikunci keluar. Pastikan dimensi bukaan panel sepadan dengan keperluan pemasangan IPC677C.
2. 2 Masukkan Panel PC ke dalam bukaan yang disediakan dari bahagian hadapan kabinet. Pastikan gasket bezel hadapan terletak kemas pada permukaan panel untuk mengekalkan kadaran perlindungan kemasukan.
3. 3 Dari bahagian belakang, pasang dan ketatkan semua pengapit pemasangan yang disediakan bersama unit secara sekata. Jangan ketatkan secara berlebihan kerana ini boleh merosakkan bezel atau panel.
4. 4 Sambungkan konduktor bumi perlindungan (PE) khusus kepada terminal pembumian yang ditetapkan pada casis PC. Ini penting untuk keselamatan elektrik dan imuniti hingar.
5. 5 Sambungkan kabel bekalan kuasa AC kepada unit dan sumber kuasa premis. Pastikan voltan sepadan dengan kadaran 110/230 V AC.
6. 6 Sambungkan kabel Ethernet, USB dan mana-mana kabel peranti persisian lain yang diperlukan. Pastikan penghalaan kabel dan pelepasan ketegangan yang betul untuk mengelakkan pemutusan sambungan secara tidak sengaja.
7. 7 Selepas mengesahkan semua sambungan selamat dan kabinet selamat untuk dikendalikan, tanggalkan kunci/tag keluar dan hidupkan semula kuasa utama. Hidupkan Panel PC dan sahkan sistem berjaya but ke dalam sistem pengendalian.
