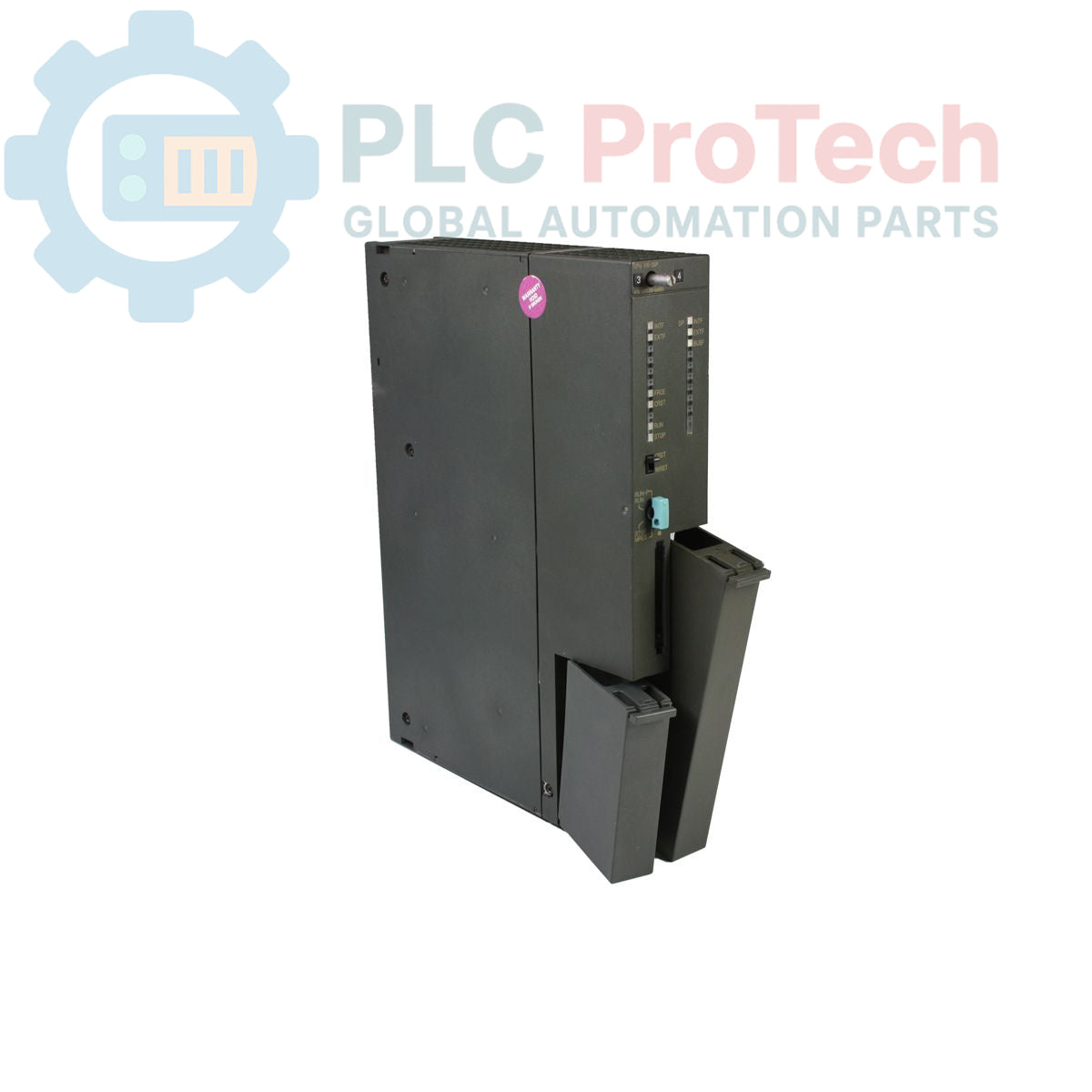

Siemens 6ES7414-1XG02-0AB0 SIMATIC S7-400 Modul CPU

Penerangan

Siemens 6ES7414-1XG02-0AB0 ialah unit pemprosesan pusat (CPU) yang direka khusus untuk digunakan dalam sistem automasi SIMATIC S7-400. CPU ini, yang ditetapkan sebagai CPU 414-1, mengintegrasikan antara muka MPI berbilang titik yang kukuh, sekali gus memudahkan komunikasi dan penyepaduan lancar dengan pelbagai peranti dan pengawal dalam persekitaran industri. Dilengkapi memori kerja 128 KB, 6ES7414-1XG02-0AB0 memberikan prestasi yang boleh dipercayai untuk proses pengeluaran yang mencabar, serta memastikan pemprosesan data dan komunikasi yang cekap di seluruh barisan pengeluaran. Produk ini merupakan pilihan yang terbukti untuk aplikasi yang memerlukan keseimbangan antara prestasi dan ketahanan, sesuai untuk menaik taraf infrastruktur sedia ada serta diintegrasikan ke dalam projek automasi baharu.

Ciri-ciri

• Unit Pemprosesan Pusat (CPU) untuk sistem SIMATIC S7-400
• Antara muka MPI berbilang titik terbina dalam
• Memori kerja 128 KB
• Reka bentuk PLC modular
• Direka bentuk untuk prestasi yang boleh dipercayai dalam persekitaran industri

Aplikasi

• Sistem automasi industri
• Proses pengeluaran yang mencabar dan memerlukan pengendalian data yang cekap
• Persediaan automasi berskala besar
• Naik taraf infrastruktur SIMATIC S7-400 sedia ada
• Integrasi ke dalam projek automasi baharu

Spesifikasi Teknikal

Garis Panduan Pemasangan

1. Nyahbekalkan Kuasa Sistem: Sebelum pemasangan, pastikan semua bekalan kuasa ke rak SIMATIC S7-400 diputuskan dan diasingkan bagi mengelakkan penghidupan semula kuasa secara tidak sengaja.
2. Pemasangan Rak: Masukkan modul CPU ke dalam slot yang ditetapkan dalam rak S7-400. Pastikan modul dimasukkan sepenuhnya dan dikunci menggunakan mekanisme penguncian atau skru terbina dalam, jika ada.
3. Sambungan Kuasa: Sambungkan modul bekalan kuasa yang sesuai ke rak, dengan memastikan kekutuban betul dan penamatan yang kukuh. CPU menerima kuasa daripada satah belakang.
4. Sambungan Antara Muka MPI: Sambungkan kabel MPI berbilang titik ke port yang ditetapkan pada CPU. Pastikan sambungan kukuh dan ditamatkan dengan betul untuk komunikasi yang boleh dipercayai.
5. Pembumian: Sahkan bahawa rak S7-400 dan komponen berkaitannya dibumikan dengan betul mengikut piawaian industri bagi memastikan kestabilan dan keselamatan sistem.
6. Konfigurasi: Selepas pemasangan fizikal, hidupkan sistem dan gunakan perisian kejuruteraan Siemens yang sesuai (contohnya, STEP 7) untuk mengkonfigurasi CPU dan modul berkaitannya.
7. Pengurusan Kabel: Susun semua kabel dengan kemas dan selamat, serta pastikan kabel tidak mengganggu komponen lain atau menimbulkan bahaya tersadung.
