Siemens 6ES7660-7BF18-3GC1 SIMATIC Rak PC IPC547G Stesen Kerja Industri

Penerangan

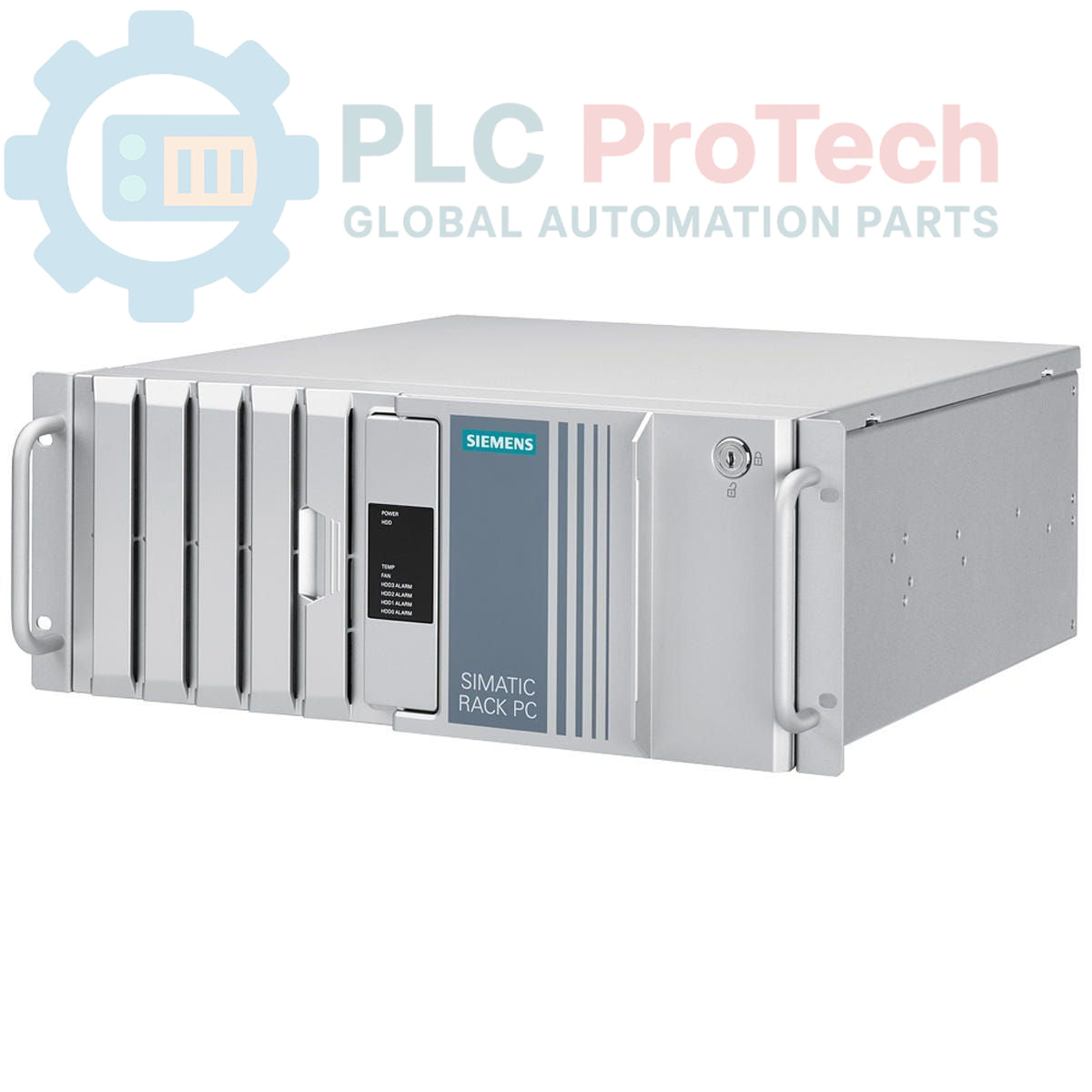

Siemens 6ES7660-7BF18-3GC1 ialah Stesen Kerja Industri SIMATIC PCS 7 IPC547G, direka bentuk sebagai PC rak 19-inci, 4 U untuk aplikasi industri yang kukuh. Stesen kerja ini dilengkapi pemproses Intel Core i5-6500 (4 teras/4 utas, asas 3.2 GHz, turbo 3.6 GHz) dengan cache 6 MB, disokong oleh cipset C236. Ia dilengkapi SDRAM DDR4 8 GB (dikonfigurasi sebagai 2 x 4 GB dalam saluran dwi) dan HDD Perusahaan 1 TB dalam bingkai boleh tanggal yang boleh dicapai dari bahagian hadapan. Sistem ini dipasang awal dengan PCS 7 V9.0 SP3 dan Windows Server 2016 Edisi Standard (termasuk 16 teras, 5 klien, 64-bit, sokongan MUI untuk en/de/fr/it/sp/ch). Pilihan ketersambungan termasuk berbilang port USB 3.0 dan 2.0, Ethernet Gbit, DVI-D, Display Port, COM, PS/2 dan antara muka audio. Pengembangan disediakan melalui tujuh slot yang tersedia (5x PCI Express, 2x PCI). Unit ini turut mengintegrasikan pemantauan suhu dan kipas, fungsi pengawas serta penahan kad untuk kebolehpercayaan yang dipertingkatkan dalam persekitaran industri. Unit ini dikuasakan oleh unit bekalan kuasa industri AC 100/240V dan termasuk pemacu DVD+-RW (nipis) serta penyesuai kabel DP ke DVI-D.

Ciri-ciri

• SIMATIC PCS 7 Stesen Kerja Industri IPC547G
• Faktor bentuk PC Rak 19-inci, 4 U
• Pemproses Intel Core i5-6500 (4T/4I, 3.2(3.6) GHz, cache 6 MB)
• SDRAM DDR4 8 GB (2 x 4 GB, Saluran Dwi)
• HDD Perusahaan 1 TB dalam bingkai hadapan boleh tanggal
• Dipasang awal dengan PCS 7 V9.0 SP3 dan Windows Server 2016 Edisi Standard
• Pelbagai antara muka Ethernet Gbit, USB 3.0, USB 2.0, DVI-D, Display Port, COM, PS/2 dan audio
• 7 slot pengembangan (5x PCI Express, 2x PCI)
• Pemantauan suhu dan kipas bersepadu, pengawas, serta penahan kad
• Unit Bekalan Kuasa Industri AC 100/240V
• Bekas bersadur kromat biru dengan pemacu DVD+-RW nipis

Aplikasi

Stesen Kerja Industri Siemens 6ES7660-7BF18-3GC1 sesuai untuk pelbagai aplikasi industri yang mencabar, termasuk:

• Sistem kawalan proses (persekitaran PCS 7)
• Pemerolehan dan pengelogan data
• Sistem kawalan penyeliaan dan pemerolehan data (SCADA)
• Stesen kerja antara muka manusia-mesin (HMI)
• Aplikasi pelayan industri yang memerlukan pengkomputeran kukuh dan boleh dipercayai
• Sistem pelaksanaan pembuatan (MES)
• Automasi dan pemantauan seluruh kilang

Spesifikasi Teknikal

Sambungan / Antara Muka

Garis Panduan Pemasangan

1. Utamakan Keselamatan: Pastikan semua kuasa kepada rak dan peralatan berkaitan dimatikan serta dikunci keluar sebelum memulakan pemasangan.
2. Pemasangan Rak: Pasang PC rak 19 inci, 4 U dengan kukuh ke dalam rak peralatan industri standard menggunakan perkakasan pemasangan yang sesuai. Pastikan ruang yang mencukupi untuk aliran udara di bahagian hadapan dan belakang.
3. Sambungan Kuasa: Sambungkan unit bekalan kuasa industri kepada sumber kuasa AC 100/240V yang stabil menggunakan kabel bekalan kuasa yang disediakan. Sahkan bahawa sumber kuasa memenuhi keperluan unit.
4. Sambungan Peranti: Sambungkan peranti yang diperlukan seperti papan kekunci, tetikus (melalui PS/2 atau USB) dan monitor paparan (melalui DVI-D atau Display Port). Gunakan penyesuai kabel DP ke DVI-D yang disertakan jika diperlukan.
5. Ketersambungan Rangkaian: Sambungkan port Ethernet Gbit kepada infrastruktur rangkaian industri menggunakan kabel RJ45 yang sesuai.
6. Peranti USB: Sambungkan mana-mana peranti USB yang diperlukan ke port USB 3.0/2.0 hadapan atau belakang.
7. Pembumian: Pastikan rak dan casis IPC dibumikan dengan betul kepada sistem bumi perlindungan kemudahan bagi mengelakkan bahaya elektrik dan memastikan integriti isyarat.
8. Pengurusan Kabel: Susun semua kabel dengan kemas dan kukuh untuk mengelakkan ketegangan, gangguan dan terputus sambungan secara tidak sengaja. Asingkan kabel kuasa dan kabel isyarat jika boleh.
9. Pertimbangan Persekitaran: Pastikan lokasi pemasangan mempunyai pengudaraan yang mencukupi dan mengekalkan julat suhu operasi yang ditetapkan untuk PC industri bagi mengelakkan pemanasan melampau.
10. Penyalaan Kuasa Awal: Selepas semua sambungan disahkan, hidupkan semula bekalan kuasa dan perhatikan urutan but sistem.
