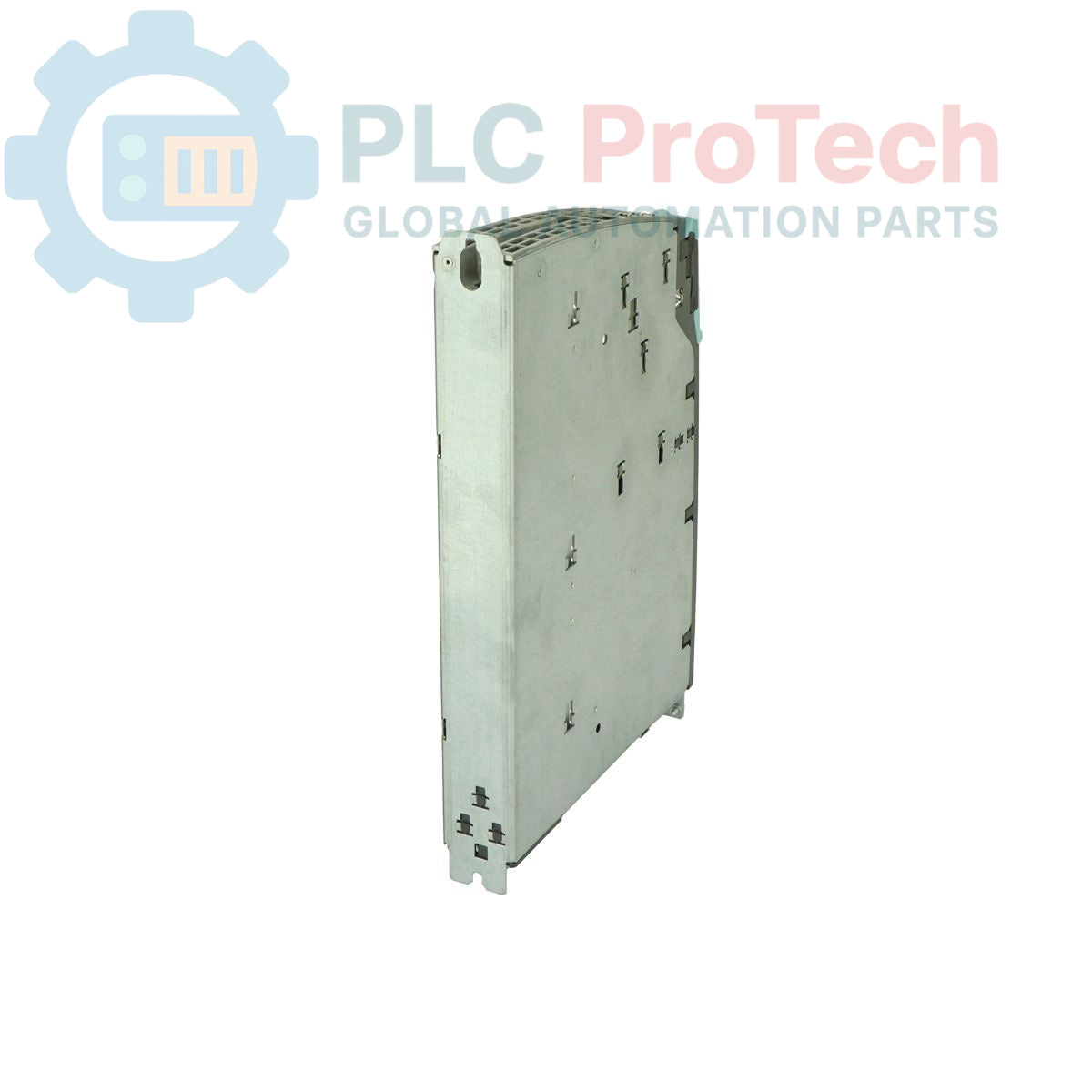

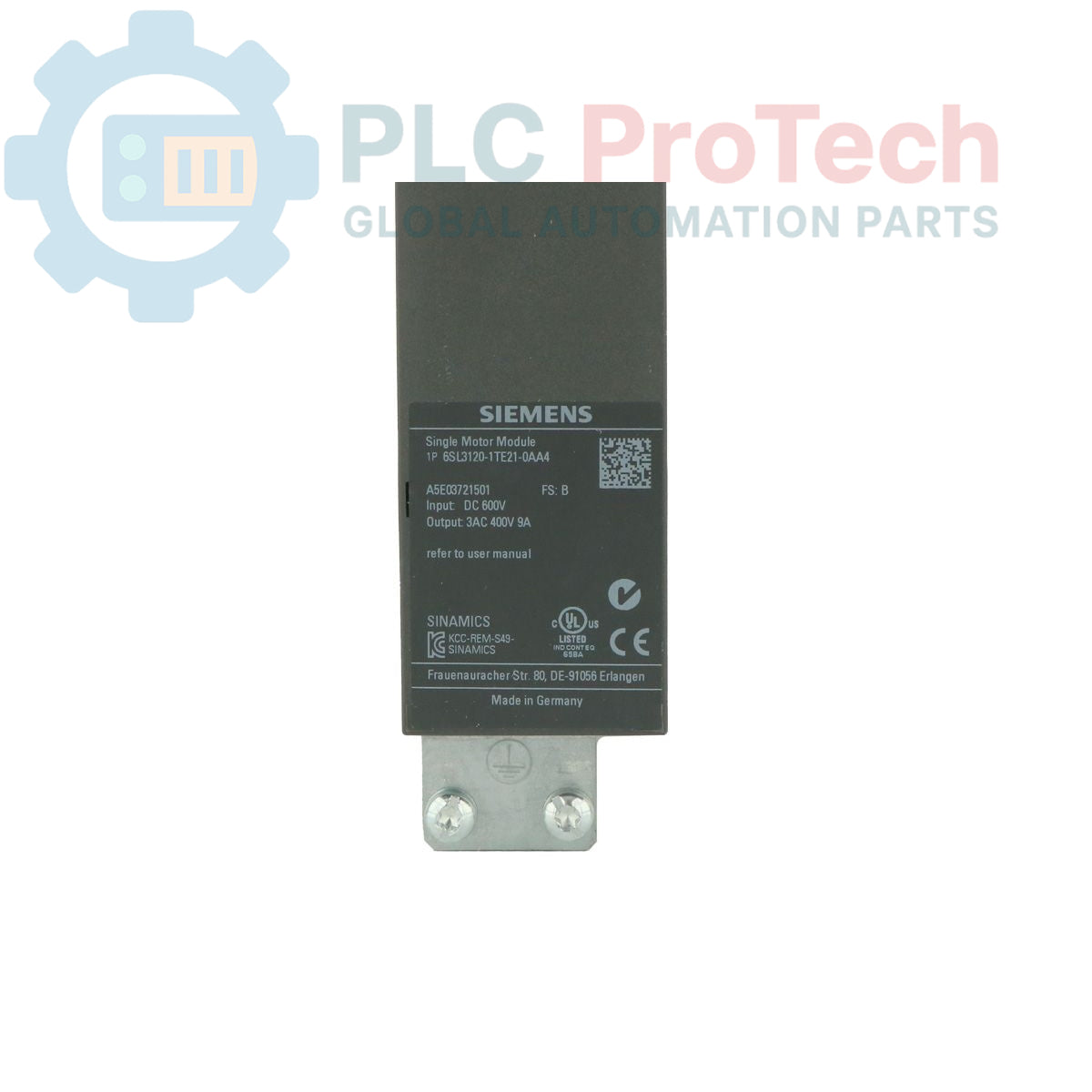

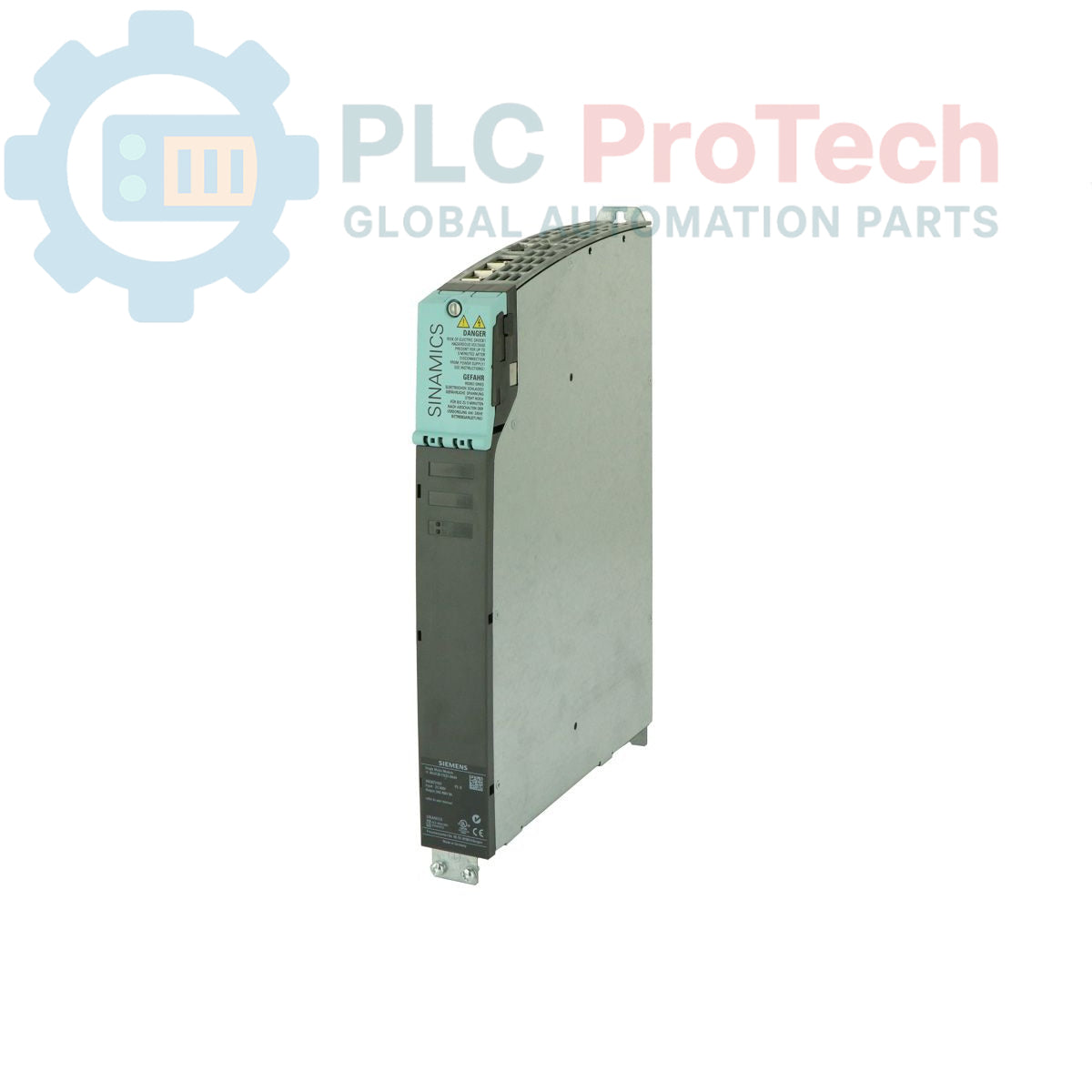

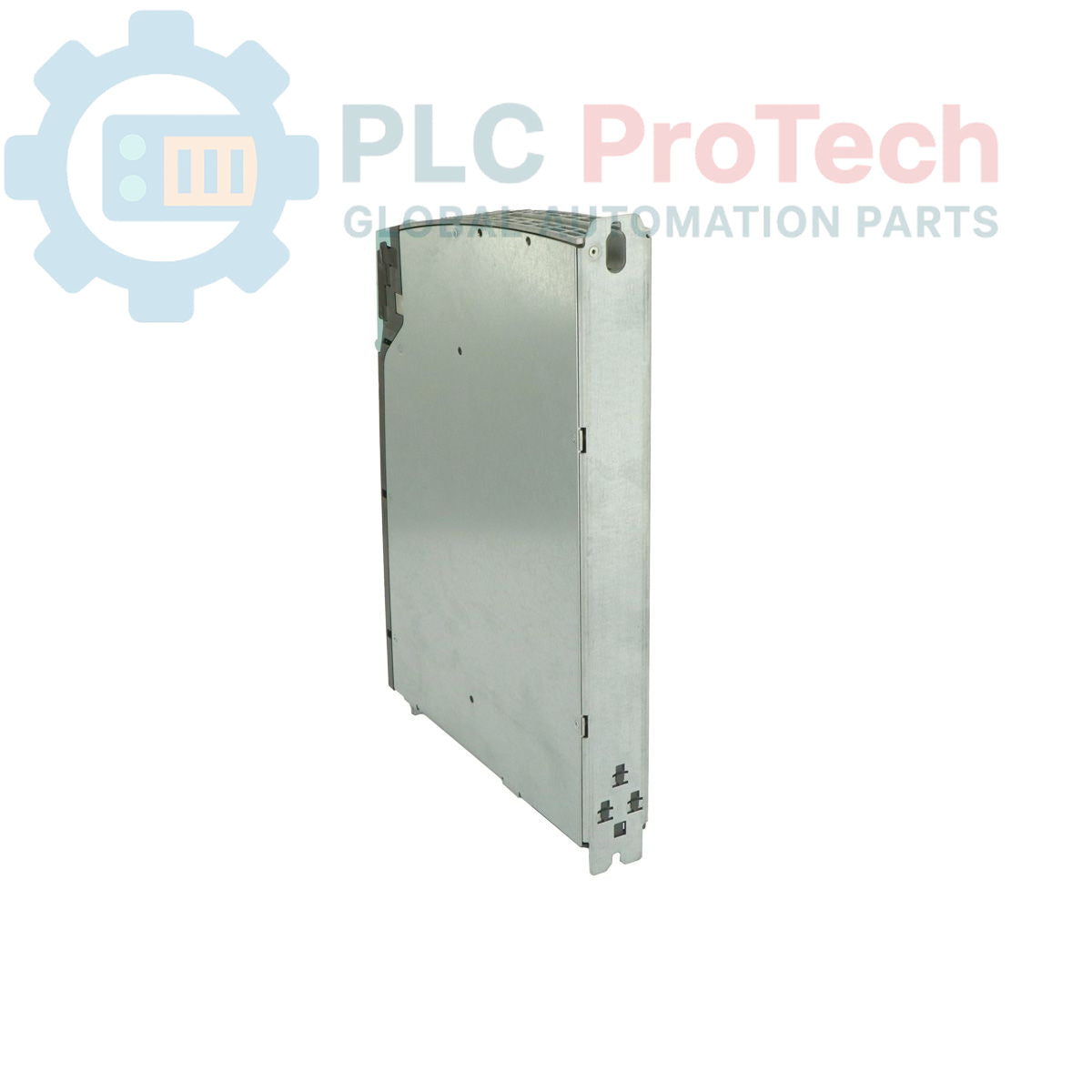

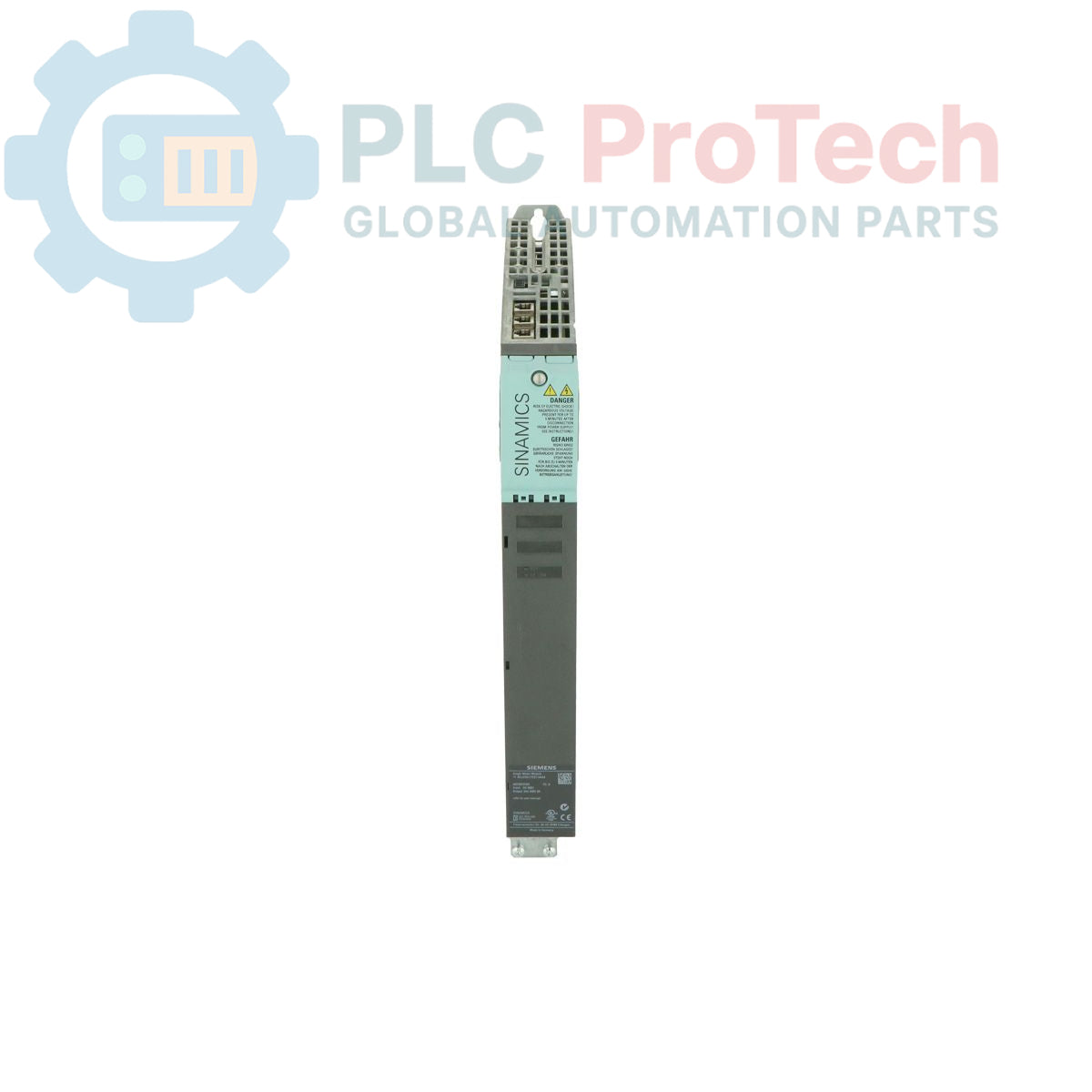

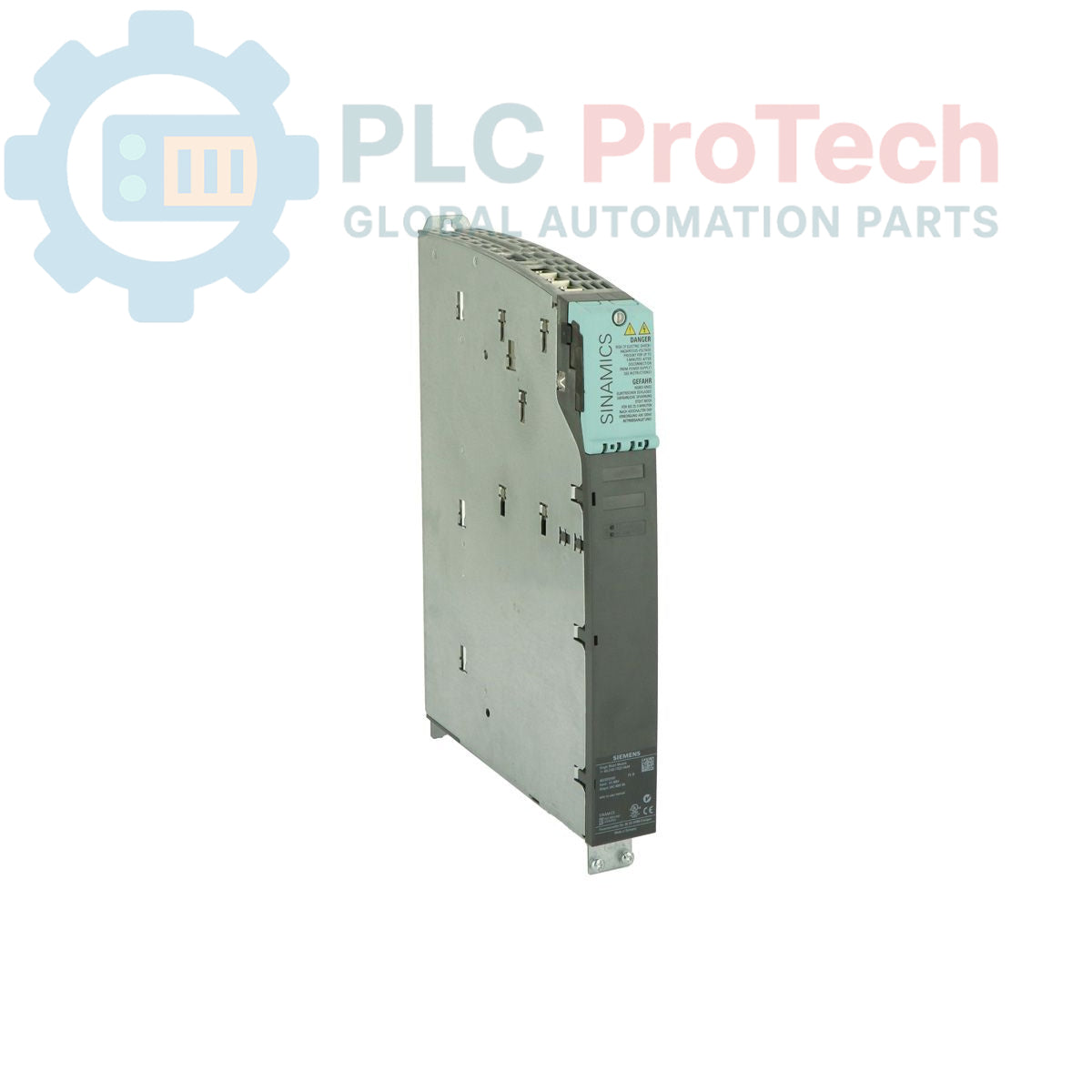

Siemens 6SL3120-1TE21-0AA4 Modul Motor Tunggal SINAMICS S120

Deskripsi

6SL3120-1TE21-0AA4 adalah Modul Motor Tunggal SINAMICS S120 berprestasi tinggi yang direka untuk kawalan gerakan tepat dalam aplikasi industri. Direka dengan seni bina booksize yang padat, modul ini beroperasi dengan input DC 600 V dan menyediakan output AC 3-fasa 400 V pada arus nominal 9 A. Untuk memastikan prestasi optimum dan kecekapan tenaga, ia menggunakan corak denyutan yang dioptimumkan dan dilengkapi dengan penyejukan udara dalaman yang cekap. Modul ini dibina untuk keselamatan dan kebolehpercayaan, menyokong fungsi Safety Integrated yang dipertingkatkan dan termasuk kabel DRIVE-CLiQ untuk komunikasi yang lancar dalam sistem pemacu S120.

Ciri-ciri

• Reka bentuk booksize yang padat untuk pemasangan kabinet yang menjimatkan ruang
• Output nominal: 9 A pada AC 3-fasa 400 V
• Voltan input: 600 V DC
• Sistem penyejukan udara dalaman
• Corak denyutan dioptimumkan untuk kecekapan yang dipertingkatkan
• Menyokong fungsi Safety Integrated yang dipertingkatkan
• Termasuk kabel DRIVE-CLiQ untuk integrasi sistem yang pantas

Aplikasi

• Alat mesin pelbagai paksi berketepatan tinggi
• Mesin pembungkusan dan percetakan
• Automasi barisan pengeluaran maju
• Pengendalian bahan dan robotik
• Sistem pemacu kompleks yang memerlukan fungsi keselamatan kritikal

Spesifikasi Teknikal

Garis Panduan Pemasangan

• Pemasangan: Pasang modul dalam orientasi menegak di dalam kabinet kawalan yang bersih dan berventilasi. Pastikan ruang 35.6 cm x 5.1 cm x 30.5 cm dikekalkan untuk memudahkan penyejukan udara dalaman yang optimum.
• Pengekabelan: Gunakan kabel motor berperisai untuk memastikan keserasian elektromagnetik (EMC). Sambungkan kabel DRIVE-CLiQ yang disertakan terus ke antara muka Unit Kawalan yang sepadan.
• Keselamatan: Konfigurasikan fungsi Safety Integrated melalui perisian pemacu untuk memastikan pematuhan dengan piawaian keselamatan mesin yang berkaitan.
• Pengasingan Tanah: Sambungkan terminal tanah modul dengan kukuh ke rel tanah pusat kabinet untuk mengurangkan gangguan dan memastikan keselamatan operasi.
