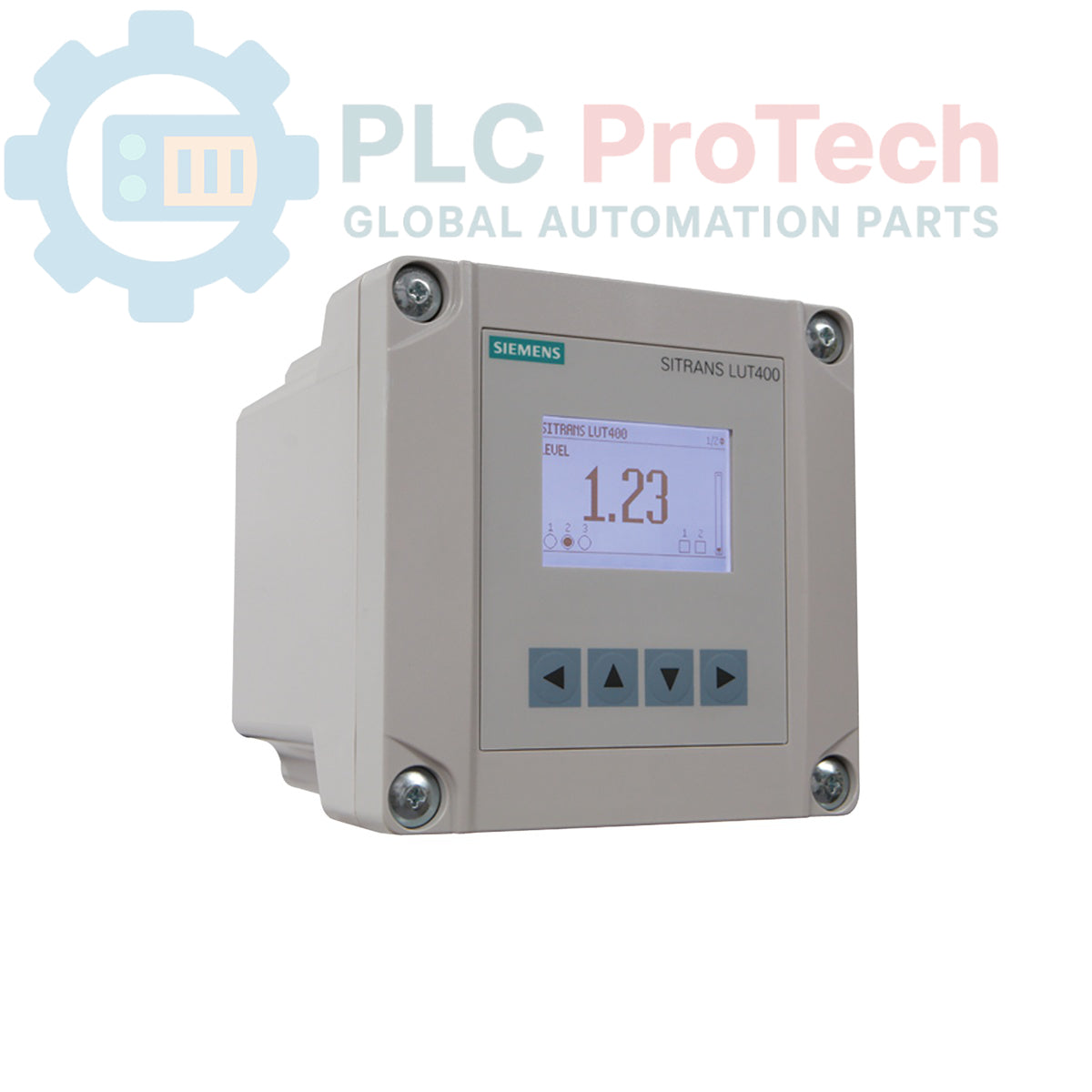

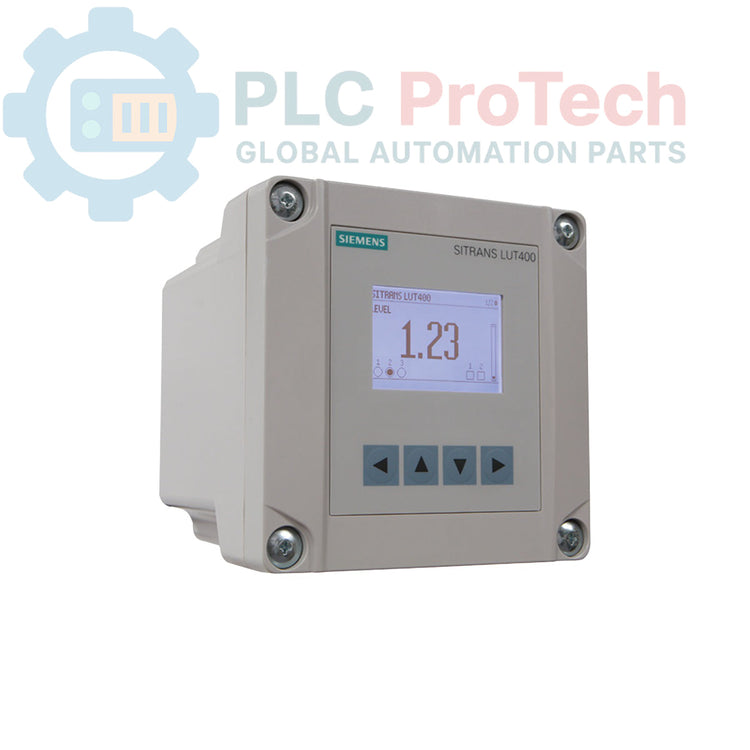

Siemens 7ML5050-0AA11-1DA0 SITRANS LUT420 Pengawal Tahap Ultrasonik

Deskripsi

7ML5050-0AA11-1DA0 adalah pengawal aras ultrasonik siri SITRANS LUT420, direka untuk pengukuran aras, isipadu, dan aliran isipadu secara berterusan tanpa sentuhan dalam cecair, slurry, dan pepejal pukal. Pengawal ini menyediakan pemantauan ketepatan tinggi dengan julat pengukuran sehingga 60 meter (197 kaki). Ia dilengkapi dengan keupayaan log data lanjutan dan pengiraan aliran isipadu yang tepat, menjadikannya sesuai untuk aplikasi automasi proses dan pemantauan yang mencabar.

Sistem pengukuran titik tunggal ini merangkumi satu input transduser, satu output mA, dan satu input sensor suhu luaran untuk memastikan bacaan aras yang tepat tanpa mengira perubahan suhu persekitaran. Ia mempunyai paparan terbina dalam untuk pemantauan tempatan dan menyokong komunikasi HART untuk integrasi lancar ke dalam sistem fieldbus industri. Siri SITRANS LUT400 direka untuk menawarkan prestasi yang boleh dipercayai dalam pelbagai industri, termasuk pengurusan air dan air sisa, pemprosesan kimia, dan penyimpanan pepejal.

Ciri-ciri

• Pemantauan aras ultrasonik berterusan tanpa sentuhan
• Julat pengukuran sehingga 60 meter (197 kaki)
• Pengukuran aliran isipadu dan aras yang ketepatan tinggi
• Log data terbina dalam untuk penjejakan sejarah proses
• Sistem titik tunggal (1 x input transduser, 1 x output mA, 1 x input sensor suhu luaran)
• Sokongan protokol komunikasi HART
• 2 input diskret dan 3 relay terbina dalam untuk kawalan
• Enklosur termasuk paparan tempatan yang mudah dilihat
• Voltan operasi: 100 hingga 230 V AC +/- 15%

Aplikasi

• Kawalan aras simpanan air dan air sisa
• Pemantauan inventori slurry dan pepejal pukal
• Pengukuran aliran saluran terbuka
• Pemantauan aras tangki proses kimia
• Pengurusan inventori industri

Spesifikasi Teknikal

Garis Panduan Pemasangan

• Pemasangan: Pastikan pengawal dipasang di lokasi yang mudah diakses dengan ruang yang mencukupi untuk paparan tempatan dan laluan kabel.
• Saluran Kabel: Unit ini mempunyai tiga saluran kabel; pastikan gland kabel yang sesuai digunakan untuk mengekalkan integriti persekitaran enklosur.
• Pengasingan Tanah: Sambungkan pengawal ke tanah yang kukuh untuk memastikan keselamatan elektrik dan mengurangkan gangguan elektromagnetik.
• Penempatan Transduser: Pastikan transduser ultrasonik dipasang tegak lurus dengan permukaan yang diukur untuk mengekalkan ketepatan pantulan isyarat.
• Sensor Suhu: Gunakan input sensor suhu luaran untuk menyediakan pampasan automatik bagi perubahan kelajuan bunyi akibat perubahan suhu.

Pematuhan dan Sijil

• CE, FM, CSA US/C, UL, RCM, EAC, KCC (Tujuan Am)
