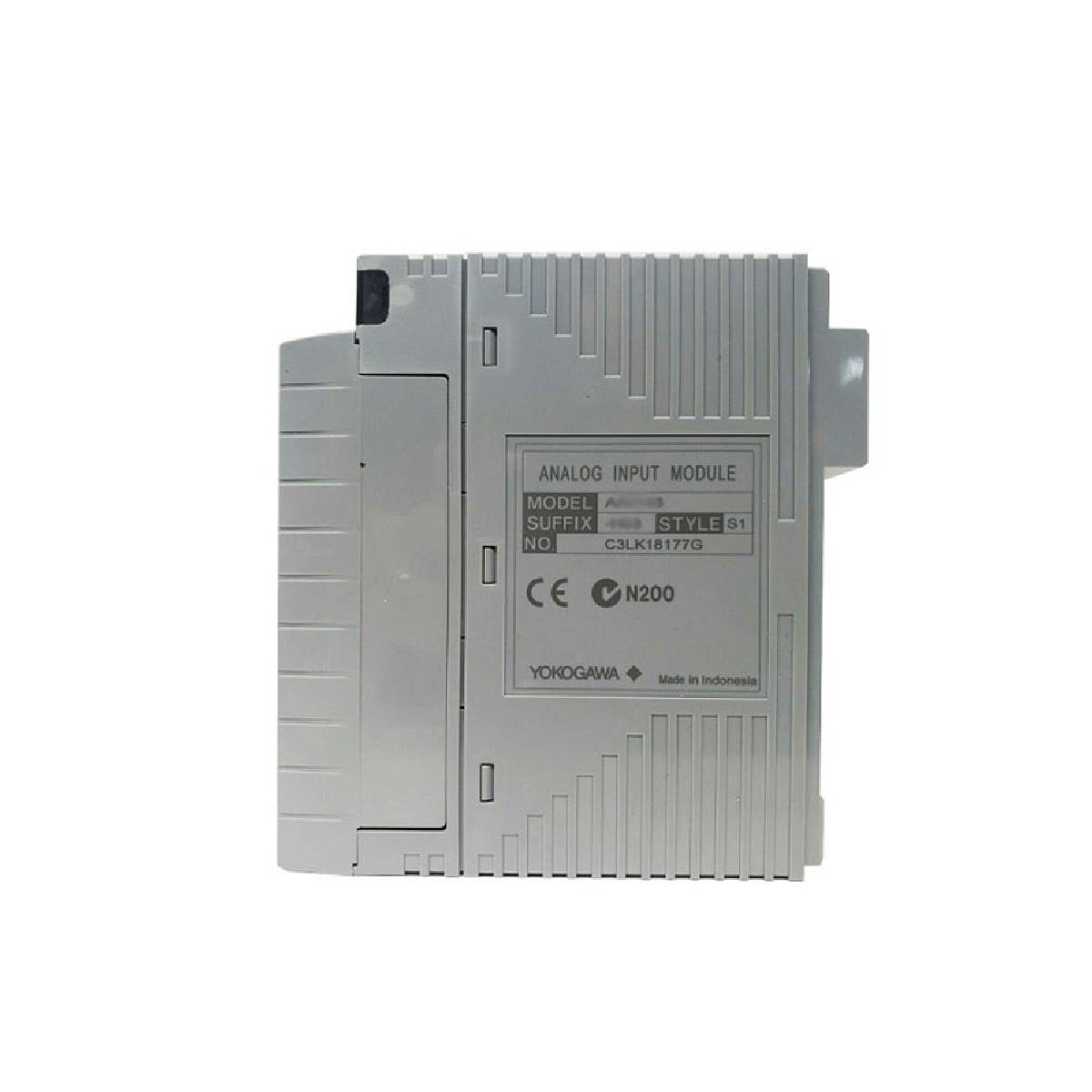

Modul Input Analog CENTUM VP AAI135-S03 Yokogawa

Dalam stok

12-month warranty
Free returns within 30 days

Pengilang: Yokogawa
Negara asal:Jepun
Jenis Produk: Modul Input Analog
Pembayaran: T/T, Western Union
Berat: 300g
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan

Penerangan

Yokogawa AAI135-S03 (Digantikan oleh AAI135-S53) ialah modul input analog berprestasi tinggi dalam siri sistem kawalan teragih (DCS) CENTUM VP. Modul ini direka khusus untuk menerima isyarat lapangan industri standard 4 hingga 20 mA, dengan konfigurasi input 8 saluran serta pengasingan galvanik lengkap antara saluran. Reka bentuk susunan akhiran khusus ini menandakan perkakasan jenis standard tanpa pilihan perlindungan letupan. Untuk memastikan penjejakan gelung yang berterusan dalam persekitaran loji yang agresif, unit ini dilengkapi pilihan salutan konformal tahan kakisan kimia ISA Standard G3 serta kelayakan ketahanan suhu lanjutan dalam julat -20 hingga 70 degC. Setiap laluan lapangan diasingkan sepenuhnya daripada satah belakang sistem dan saluran bersebelahan, membolehkan penyepaduan lancar ke dalam topologi sistem kawalan ketersediaan tinggi dan dwi-redundan.

Ciri-ciri

Digunakan dalam platform kawalan CENTUM VP yang menyokong seni bina siap sedia panas dwi-redundan.
Mempunyai 8 saluran input analog dengan pengasingan elektrik galvanik lengkap antara lapangan dan sistem serta antara saluran.
Keupayaan bekalan kuasa pemancar bersepadu yang direka terus ke dalam gelung litar input untuk menggerakkan instrumen 2 wayar.
Ketahanan perkakasan dipertingkatkan melalui salutan konformal ISA Standard G3 untuk persekitaran kimia yang teruk atau mengakis.
Profil operasi terma lanjutan yang dinilai untuk operasi berterusan dari -20 hingga 70 degC.
Menyokong diagnostik aset lapangan lanjutan melalui komunikasi HART digital asli.

Aplikasi

Gelung pemantauan proses berketumpatan tinggi di kemudahan penapisan, petrokimia dan penjanaan kuasa.
Persediaan instrumentasi berintegriti tinggi yang memerlukan pengasingan saluran khusus untuk menghapuskan gelung bumi.
Infrastruktur kawalan teragih yang ditempatkan dalam ruang persekitaran luar yang agresif dan tidak terkawal.
Barisan pemprosesan kritikal keselamatan atau ketersediaan tinggi yang memerlukan konfigurasi input berlebihan dwi.

Maklumat Pesanan

Kod Model/Akhiran	Spesifikasi Pilihan
AAI135	Modul Input Analog (4 hingga 20 mA, 8 saluran, saluran terpencil)
-S	Jenis standard
0 (5)	Tanpa perlindungan letupan
3	Dengan pilihan ISA Standard G3 dan pilihan suhu (-20 hingga 70 degC)

Spesifikasi Teknikal

Item	Spesifikasi
Pengilang	Yokogawa
Model	AAI135-S03 (Digantikan oleh AAI135-S53)
Bilangan saluran I/O	Input 8 saluran, saluran terpencil
Isyarat I/O	4 hingga 20 mA
Arus input yang dibenarkan	25 mA
Voltan tahan	Antara input dan sistem: 500 V AC, selama 1 minit Antara saluran input: 500 V AC, selama 1 minit
Rintangan input	Kuasa HIDUP: 290 Ohm (pada 20 mA) hingga 450 Ohm (pada 4 mA) Kuasa MATI: 500 kOhm atau lebih
Rintangan beban yang dibenarkan	—
Pengesanan litar terbuka	—
Ketepatan	±16 uA
Tempoh kemas kini data	10 ms
Bekalan kuasa pemancar	15.0 V atau lebih tinggi (pada 20 mA); 29.3 V atau lebih rendah (pada 0 mA)
Hanyutan suhu	±16 uA / 10 degC
Penggunaan arus maksimum	360 mA (5 V DC), 450 mA (24 V DC)
Penggunaan arus maksimum	0.3 kg
Sambungan luaran	Terminal pengapit tekanan, kabel penyambung MIL, kabel khusus
Komunikasi HART	Tersedia

Garis Panduan Pemasangan

Sejajarkan dan masukkan modul input ke dalam slot antara muka satah belakang nod yang ditetapkan dalam rak CENTUM VP, serta sahkan bahawa semua penyambung satah belakang terkunci tanpa daya ikatan.
Kekalkan kekangan perlindungan gelung kritikal: Penghalang Zener tidak dibenarkan disambungkan kepada modul ini. Penghalang pengasingan mesti dilaksanakan apabila peranti ini digunakan dalam gelung medan yang selamat secara intrinsik.
Bagi pemasangan yang menggunakan antara muka kabel penyambung MIL, pastikan had voltan tahan keseluruhan aplikasi mematuhi sempadan teknikal khusus bagi abah-abah kabel pendawaian yang dipilih.
Pastikan saluran pengudaraan kabinet tidak terhalang bagi membolehkan aliran udara perolakan yang optimum, dan memastikan suhu dalaman kekal dalam julat -20 hingga 70 degC yang ditetapkan dengan selamat.

FAQ

Adakah modul ini menyokong sambungan pengadang Zener luaran?

Tidak, pengadang Zener tidak dibenarkan disambungkan kepada modul ini. Sebaliknya, pengadang pengasingan mesti digunakan apabila peranti digunakan dalam aplikasi keselamatan intrinsik.

Apakah keupayaan pengasingan saluran yang tepat bagi peranti ini?

Modul ini mempunyai pengasingan lengkap antara litar medan dengan logik sistem dalaman, serta laluan yang diasingkan secara galvanik antara setiap saluran input dan output individu, dengan kadaran 500 V AC selama 1 minit.

Bagaimanakah rintangan beban yang dibenarkan berubah pada suhu operasi tinggi?

Rintangan beban standard yang dibenarkan untuk saluran output ialah 0 hingga 750 Ohm. Walau bagaimanapun, apabila modul digunakan pada suhu ambien dari 60 hingga 70 degC di dalam unit nod bas ER yang mematuhi piawaian, rintangan beban yang dibenarkan berubah kepada julat 200 hingga 750 Ohm.

Apakah yang berlaku kepada rintangan input modul apabila sistem dimatikan?

Apabila kuasa HIDUP, rintangan input berubah secara dinamik daripada 290 Ohm (pada 20 mA) hingga 450 Ohm (pada 4 mA). Apabila kuasa DIMATIKAN, rintangan input bertukar kepada keadaan impedans tinggi, iaitu 500 kOhm atau lebih.
