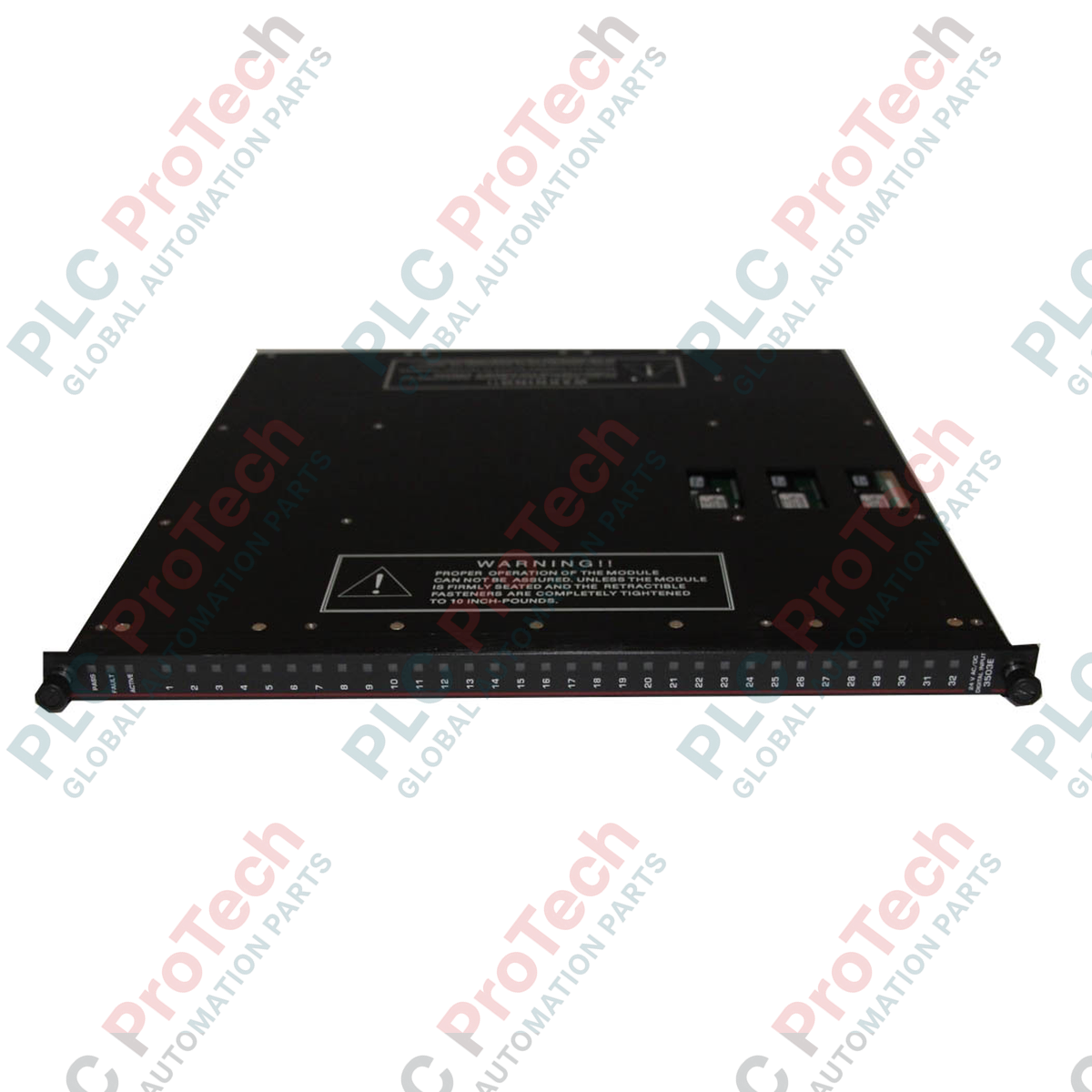

3501E Triconex Tricon TMR Izolowany cyfrowy moduł wejść

Opis produktu

 3501E (3501E) to wysokiej gęstości  moduł cyfrowych wejść z potrójną redundancją modułową (TMR), przeznaczony do systemu bezpieczeństwa Tricon Triconex. Moduł pracujący przy napięciu  115 VAC/VDC zapewnia  32 izolowane, niespólne punkty wejściowe , dzięki czemu idealnie nadaje się do złożonych środowisk przemysłowych, takich jak rafinerie ropy naftowej, zakłady chemiczne i obiekty wytwarzania energii, gdzie separacja sygnałów ma kluczowe znaczenie dla bezpieczeństwa.  3501E wykorzystuje trzy niezależne kanały do przetwarzania danych, które następnie są poddawane głosowaniu w procesorach głównych w celu zapewnienia najwyższego poziomu integralności. Architektura ta umożliwia prawidłowe działanie modułu nawet w przypadku awarii jednego kanału, znacznie zmniejszając ryzyko nieplanowanych wyłączeń systemu i zapewniając maksymalny czas pracy instalacji.

Konfiguracja techniczna i tolerancja błędów

 Triconex 3501E został zaprojektowany z myślą o „wysokiej dostępności” i logice „bezpiecznej w razie awarii”. Każdy z 32 punktów wejściowych jest izolowany optoelektronicznie, co zapewnia doskonałą ochronę przed zakłóceniami elektromagnetycznymi i przepięciami. Sufiks „E” w oznaczeniu  3501E oznacza rozszerzone możliwości diagnostyczne, w tym funkcję autotestu obwodu zablokowanego w stanie włączenia, która stale sprawdza przełączanie obwodów ze stanu wzbudzenia do stanu wyłączenia. Moduł obsługuje również funkcję „Hot-Spare”, umożliwiając zespołom utrzymania ruchu wymianę uszkodzonego modułu online bez przerywania procesu. Mechanicznie kodowany, aby zapobiegać nieprawidłowej instalacji,  3501E bezproblemowo integruje się z zewnętrznymi panelami zaciskowymi, zapewniając solidny interfejs dla krytycznych funkcji bezpieczeństwa (SIF).

Specyfikacje techniczne

Najczęściej zadawane pytania techniczne

Jaka jest różnica między modułami TMR, takimi jak 3501E, a modułami Single, takimi jak 3564?

Moduł 3501E jest modułem TMR z trzema w pełni niezależnymi kanałami i głosowaniem 2 z 3, zoptymalizowanym pod kątem maksymalnej dostępności. Natomiast moduły Single, takie jak 3564 są zoptymalizowane kosztowo, z potrojeniem wyłącznie ścieżek o krytycznym znaczeniu dla bezpieczeństwa i wymuszeniem bezpiecznego stanu „Off” wejścia po wykryciu usterki, co może prowadzić do zadziałania, ale zapewnia bezpieczeństwo.

Co oznacza specyfikacja „isolated, non-commoned” w kontekście okablowania?

„Non-commoned” oznacza, że każdy z 32 punktów wejściowych ma własną, dedykowaną ścieżkę powrotną. Zapobiega to wpływowi pojedynczego zwarcia doziemnego lub zwarcia w jednym urządzeniu obiektowym na pozostałe 31 wejść, zapewniając najwyższy poziom niezależności sygnałów.

Jak zachowuje się wskaźnik „Fault” w module 3501E?

Wskaźnik usterki na 3501E wskazuje na usterkę konkretnego kanału, a nie całkowitą awarię modułu. Dzięki architekturze TMR moduł nadal działa prawidłowo w przypadku usterki pojedynczego kanału, jednocześnie powiadamiając użytkownika za pośrednictwem alarmu kasety.

Przewodnik inżynieryjny i instalacyjny

• Zewnętrzne panele przyłączeniowe (ETP): 3501E wymaga dedykowanego kabla interfejsowego do połączenia zdalnie zlokalizowanym panelem ETP. Należy upewnić się, że długość i ekranowanie kabla są zgodne z lokalnymi normami EMI/RFI, aby zapobiec pojawianiu się sygnałów pozornych na liniach 115 V.

• Mechaniczne kodowanie: Przed instalacją należy sprawdzić, czy gniazdo kasety jest skonfigurowane dla oznaczonego kolorem „Red” 3501E. Nie należy wciskać modułu na siłę; mechaniczne kodowanie ma chronić styki płyty montażowej przed nieprawidłowymi poziomami napięcia.

• Zachowanie izolacji: Aby zachować integralność izolacji wszystkich 32 punktów, należy unikać łączenia przewodów powrotnych w układzie „daisy-chain” po stronie obiektowej. Każdą parę należy poprowadzić bezpośrednio do izolowanych zacisków na panelu ETP.

Zalety inżynieryjne

Moduł  Triconex 3501E doskonale sprawdza się w zastosowaniach, w których zanik zasilania powoduje zadziałanie. Jego wewnętrzne obwody autotestu wykrywają w czasie rzeczywistym stany usterek typu stuck-On, zapewniając, że po odebraniu sygnału awaryjnego wyłączenia (ESD) moduł prawidłowo zgłosi zmianę stanu. Wysoka impedancja wejściowa (> 8.5 kΩ) zapewnia minimalny pobór prądu z pętli obiektowych przy jednoczesnym zachowaniu niezawodnego wykrywania sygnału. Ponadto możliwość pracy zarówno w zakresie prądu przemiennego, jak i stałego (47–63 Hz lub czysty prąd stały) daje inżynierom elastyczność w standaryzacji jednego typu modułu dla różnych projektów dystrybucji zasilania.
