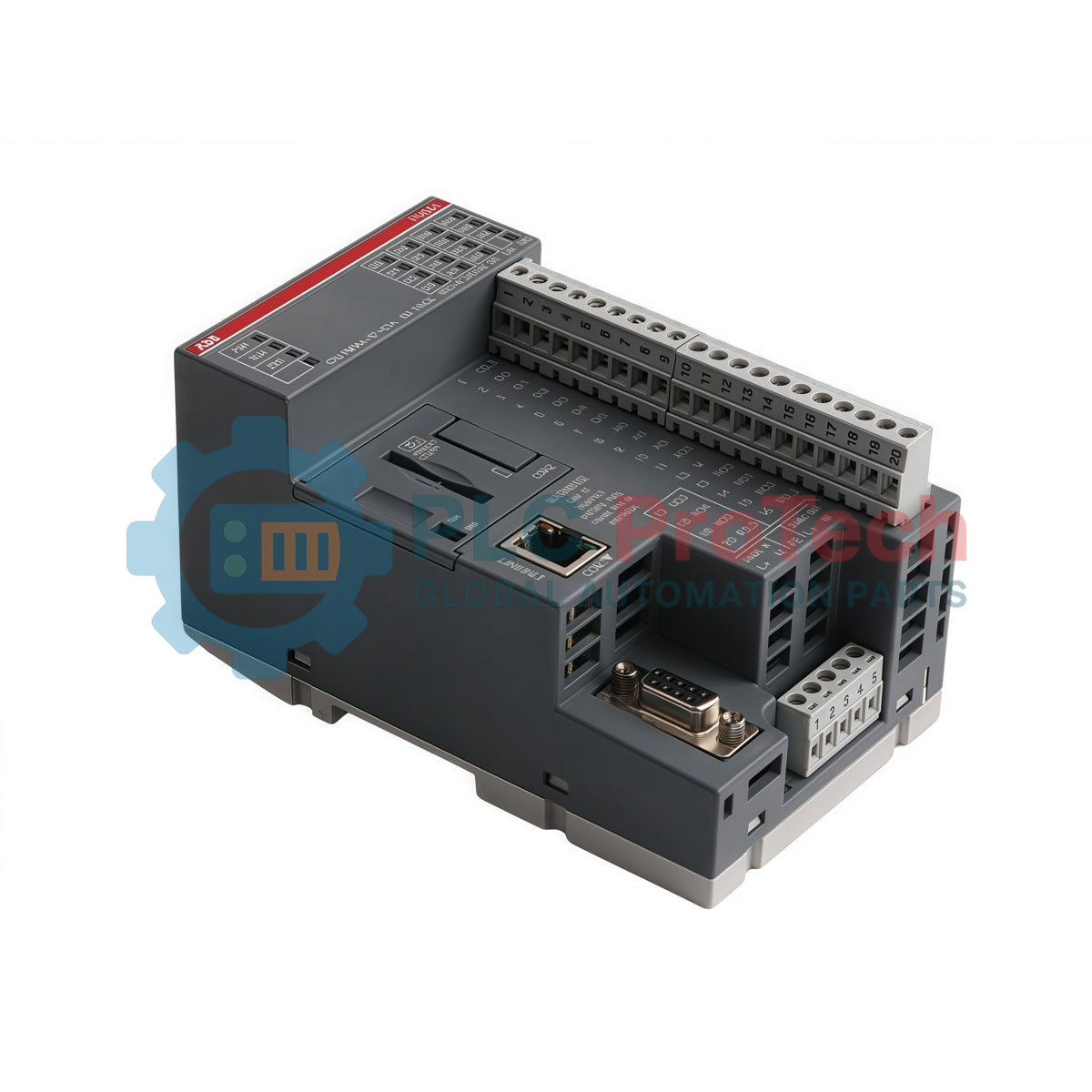

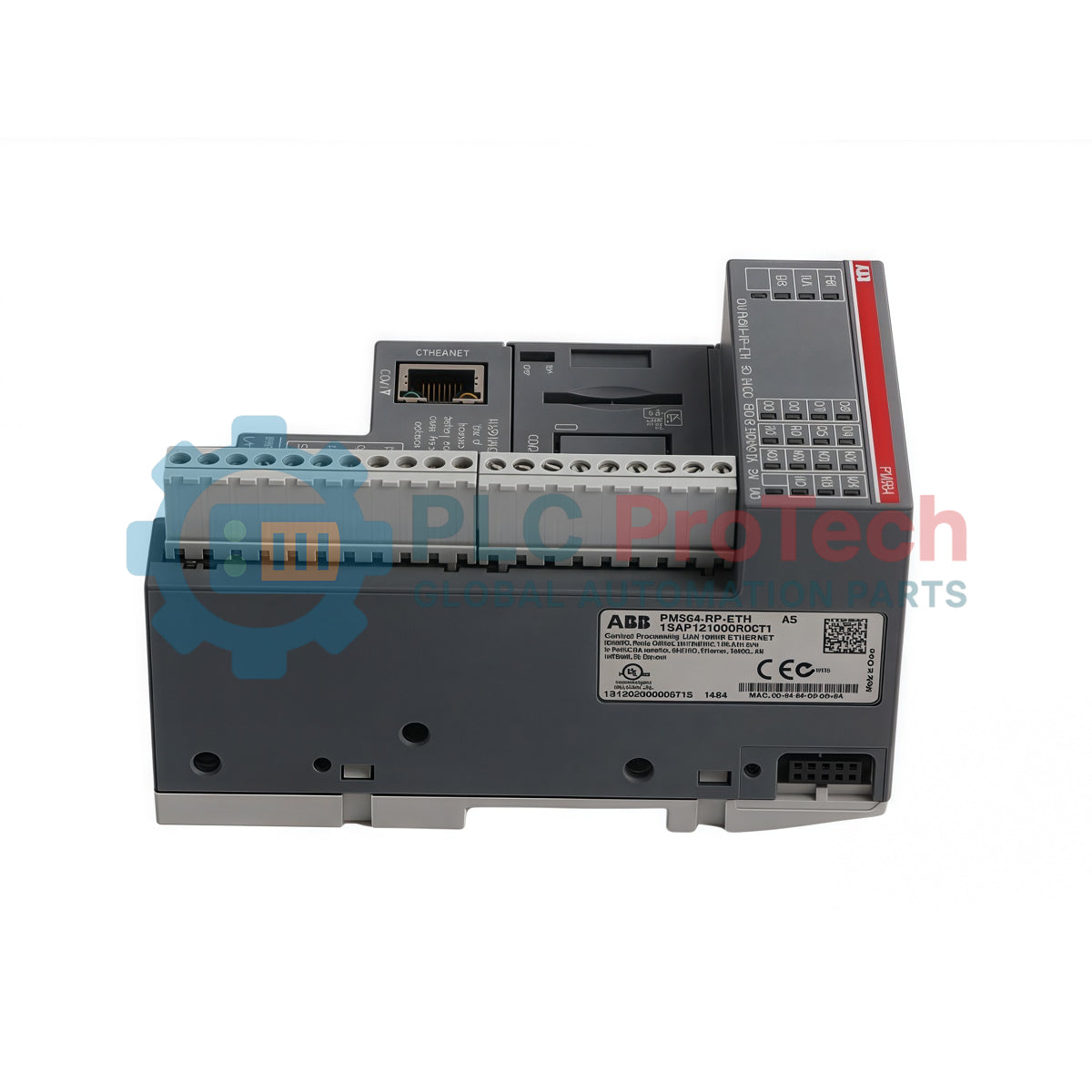

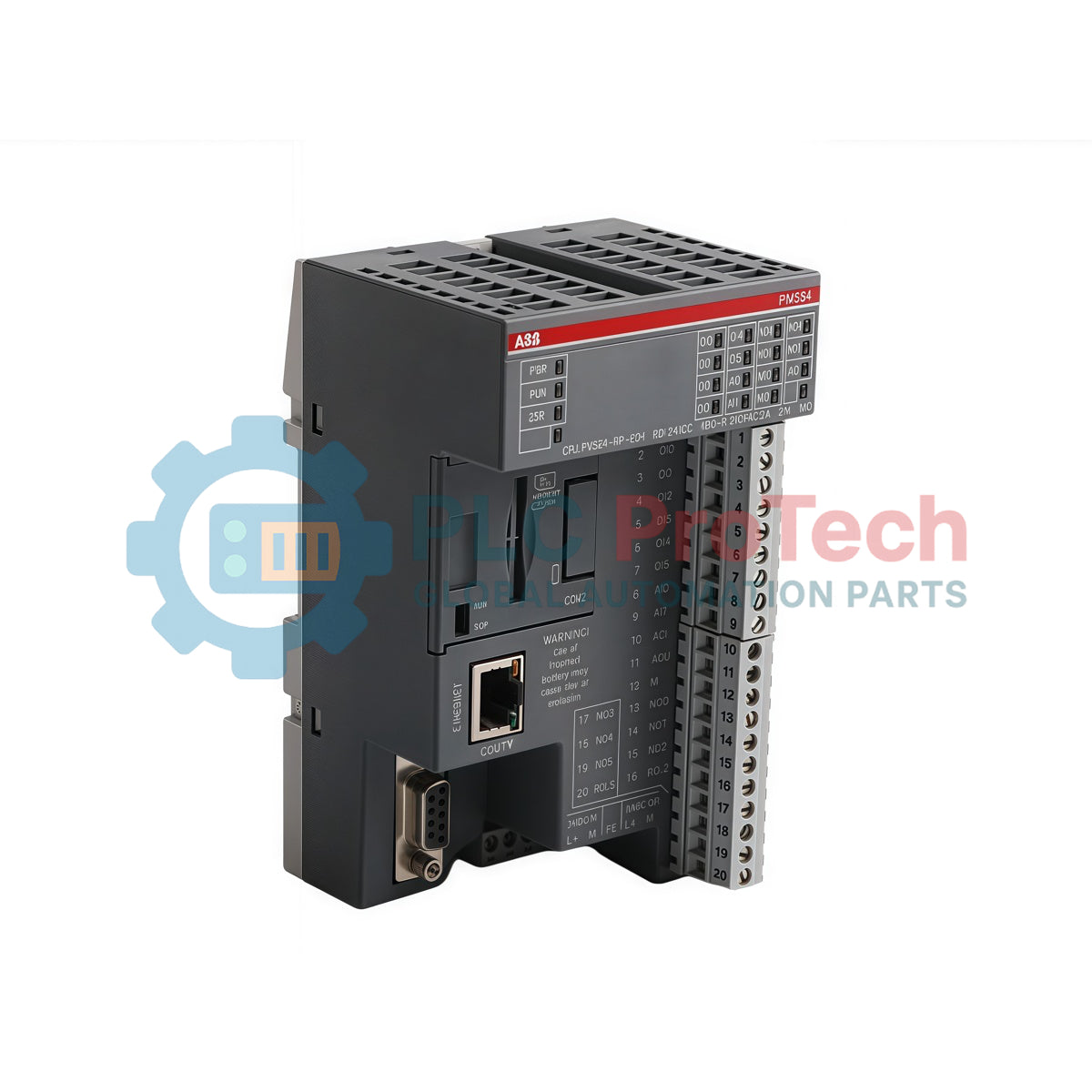

ABB 1SAP121000R0071 PM564-RP-ETH programowalny sterownik logiczny AC500

SKU PM564-RP-ETH 1SAP121000R0071

W magazynie

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: PM564-RP-ETH 1SAP121000R0071
Country of origin:Chiny,Niemcy,Indie
Product Type: Moduł procesora
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 295g
Dimensions: 82 mm x 135 mm x 74 mm (W x H x D)
Shipping port: Xiamen
Warranty: 12 months

Opis

1SAP121000R0071 PM564-RP-ETH to kompaktowa jednostka procesorowa przeznaczona do rozproszonych sterowników PLC automatyki z rodziny produktów AC500-eCo. Ten programowalny sterownik logiczny służy jako centralny rdzeń przetwarzania w środowiskach przemysłowych, wykonując logikę sterowania z czasem przetwarzania 0,00008 ms. Urządzenie jest wyposażone we wbudowane funkcje wejścia/wyjścia i ma 8 wejść cyfrowych, 6 wyjść cyfrowych, 2 wejścia analogowe oraz 1 wyjście analogowe, umożliwiając bezpośrednie podłączanie oprzyrządowania obiektowego. Na potrzeby sieci przemysłowych i integracji urządzeń peryferyjnych zapewnia wbudowaną łączność za pośrednictwem 1 interfejsu Industrial Ethernet i 1 portu szeregowego RS485, a także 2 gniazda opcjonalne umożliwiające elastyczną rozbudowę sprzętową.

Funkcje

Zintegrowany kompaktowy moduł CPU o rozmiarze pamięci 142 kB.
Wbudowane interfejsy obejmują porty komunikacyjne Industrial Ethernet i RS485.
Wbudowane analogowe i cyfrowe kanały wejścia/wyjścia do bezpośredniej obsługi sygnałów procesowych.
Typ pamięci RAM na dane użytkownika przeznaczony do dynamicznego wykonywania programów.
Możliwość rozbudowy dzięki dwóm zintegrowanym gniazdom opcjonalnym na moduły sprzętowe do konkretnych zastosowań.

Zastosowania

Architektury rozproszonych sterowników PLC automatyki.
Automatyzacja fabryki i monitorowanie sterowania procesami.
Automatyzacja na poziomie maszyn wymagająca kompaktowych cyfrowych i analogowych interfejsów.

Specyfikacje techniczne

Parametr	Wartość
Producent	ABB
Identyfikator produktu	1SAP121000R0071
Oznaczenie typu ABB	PM564-RP-ETH
Typ produktu	PLC-AC500-eCo
Główny typ produktu	PM564
Numer modelu	Kompaktowy
Czas przetwarzania sterownika	0,00008 ms
Rozmiar pamięci	142 kB
Typ pamięci danych użytkownika	RAM
Typ napięcia wejściowego	DC
Napięcie znamionowe (Ur)	24 V DC
Napięcie zasilania	20,4 do 28,8 V DC
Pobór mocy (@Pcons)	2,880 W
Liczba wejść cyfrowych	8
Liczba wyjść cyfrowych	6
Liczba cyfrowych, konfigurowalnych wejść/wyjść	0
Wejścia analogowe	2
Wyjścia analogowe	1
Interfejsy Industrial Ethernet	1
Interfejsy RS-485	1
Gniazda opcjonalne	2
Szerokość netto produktu	82 mm
Wysokość netto produktu	135 mm
Głębokość / długość netto produktu	74 mm
Masa netto produktu	0,295 kg
Masa brutto	0,456 kg
Kraj pochodzenia	Chiny, Niemcy, Indie

Wytyczne dotyczące instalacji

Upewnić się, że napięcie zasilania DC jest regulowane w zakresie technicznym od 20,4 do 28,8 V DC, aby chronić wewnętrzne układy sterowania.
Solidnie zamontować kompaktową obudowę na standardowej szynie DIN lub panelu obudowy, zachowując wystarczający odstęp zapewniający odpowiedni przepływ powietrza i chłodzenie.
Prawidłowo zakończyć linie komunikacyjne, korzystając z interfejsów Industrial Ethernet lub RS485, zależnie od wymagań topologii sieci.
Uziemić urządzenie zgodnie z lokalnymi przepisami elektrycznymi, aby ograniczyć zakłócenia elektromagnetyczne (EMI) w modułach przetwarzania i analogowych liniach wejściowych.

FAQ

Jaka jest konfiguracja pamięci tego modułu PLC?

Urządzenie ma łączną pamięć o rozmiarze 142 kB i wykorzystuje pamięć RAM jako typ pamięci danych użytkownika do wykonywania logiki.

Jakie typy zintegrowanych interfejsów komunikacyjnych są dostępne w urządzeniu?

Moduł jest wyposażony w 1 interfejs Industrial Ethernet i 1 szeregowy port RS-485, a także 2 gniazda opcjonalne do dodatkowej rozbudowy.

Jakie są konkretne wbudowane możliwości wejść/wyjść urządzenia?

Urządzenie zapewnia bezpośrednią łączność z obiektem za pośrednictwem 8 wejść cyfrowych, 6 wyjść cyfrowych, 2 wejść analogowych i 1 wyjścia analogowego.

Jakie są dopuszczalne parametry zasilania zapewniające niezawodne działanie?

Moduł działa przy napięciu znamionowym 24 V DC, a dopuszczalny zakres napięcia zasilającego wynosi od 20.4 V DC do 28.8 V DC.
