ABB 1SBN010110R1001 CA4-01 Blok styków pomocniczych

SKU 1SBN010110R1001 CA4-01

W magazynie

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: 1SBN010110R1001 CA4-01
Country of origin:Szwecja
Product Type: Blok styku pomocniczego
Barcode: 85371091
Payment: T/T, Western Union
Weight: 340g
Dimensions: 9,9 mm x 43 mm x 39,5 mm (W x H x D)
Shipping port: Xiamen
Warranty: 12 months

Opis

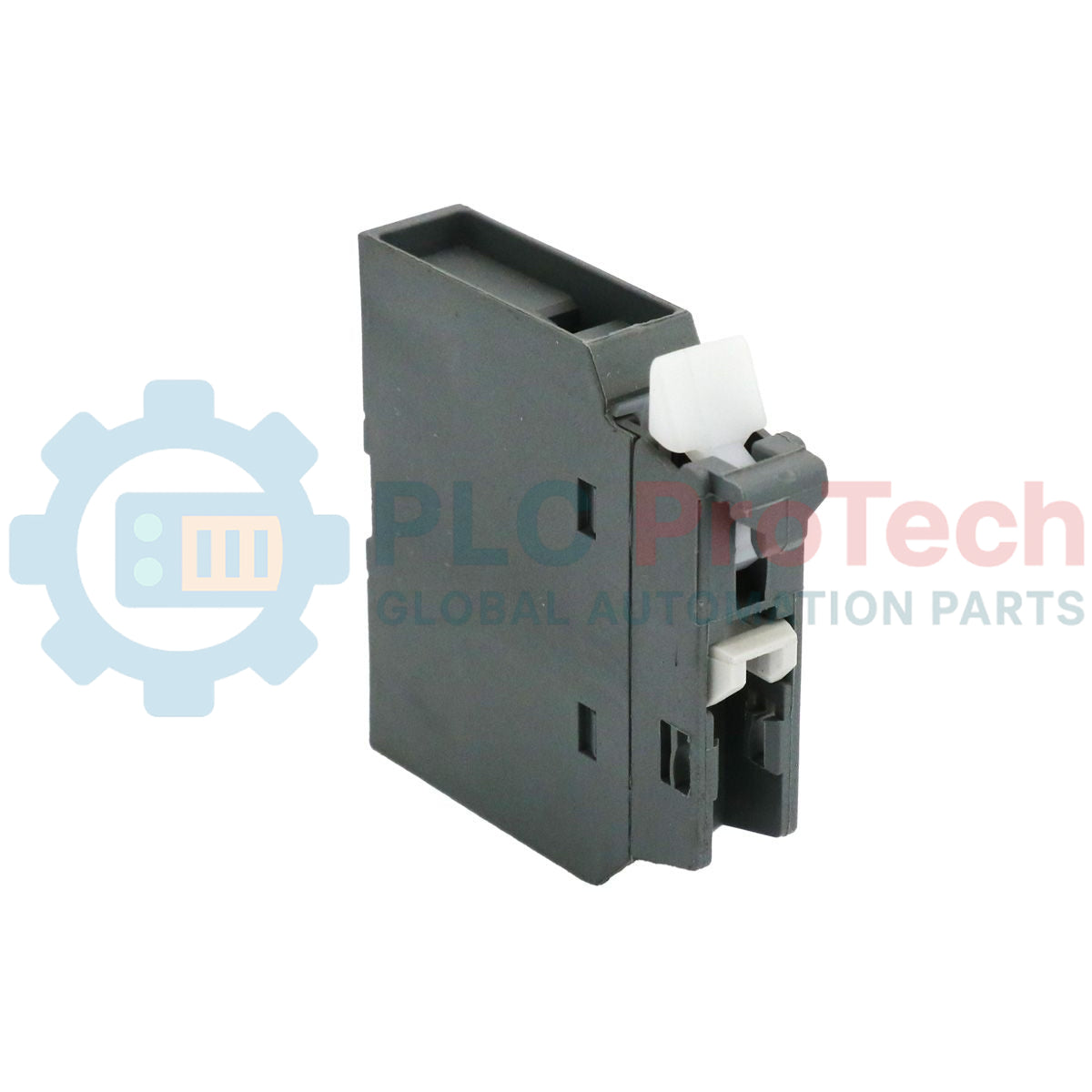

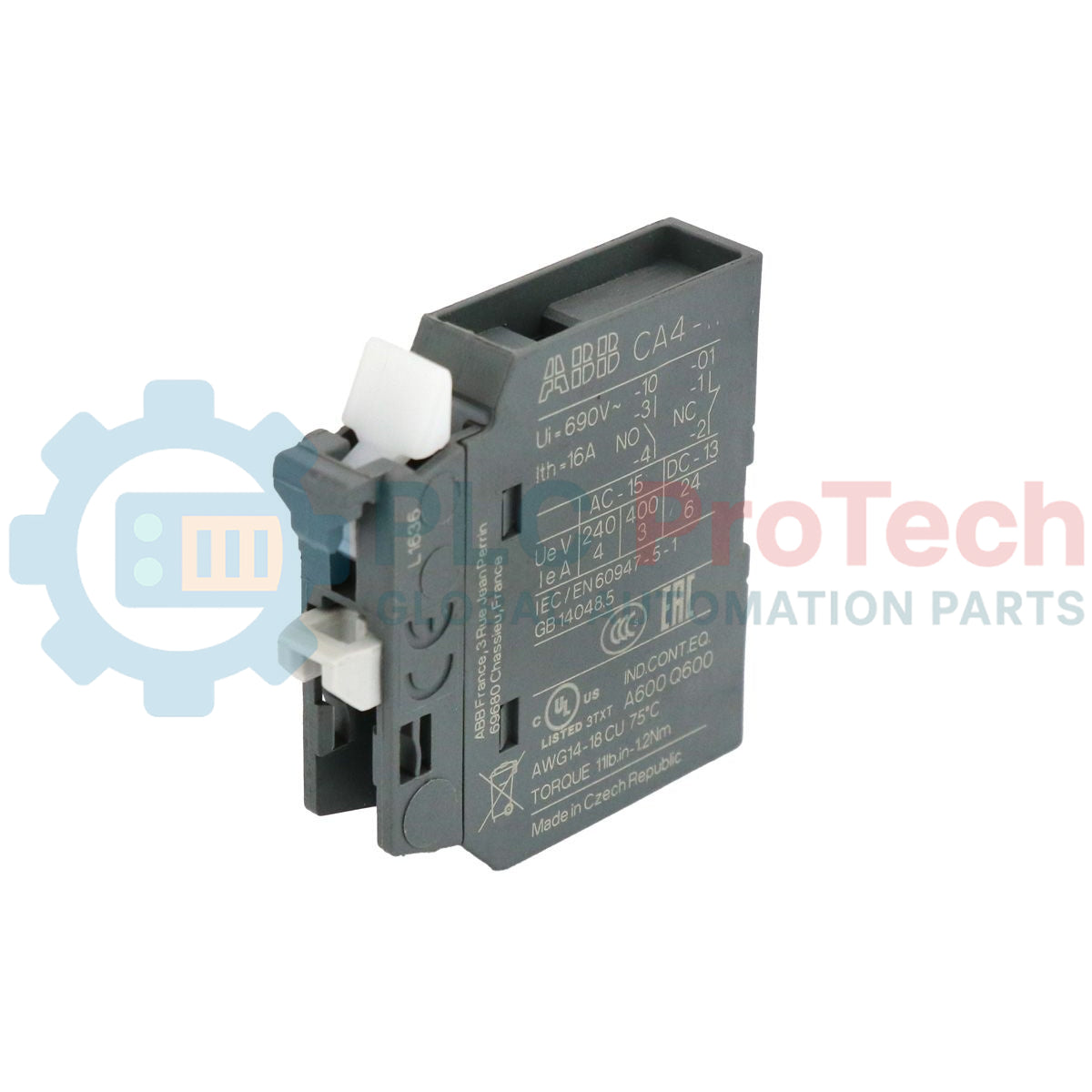

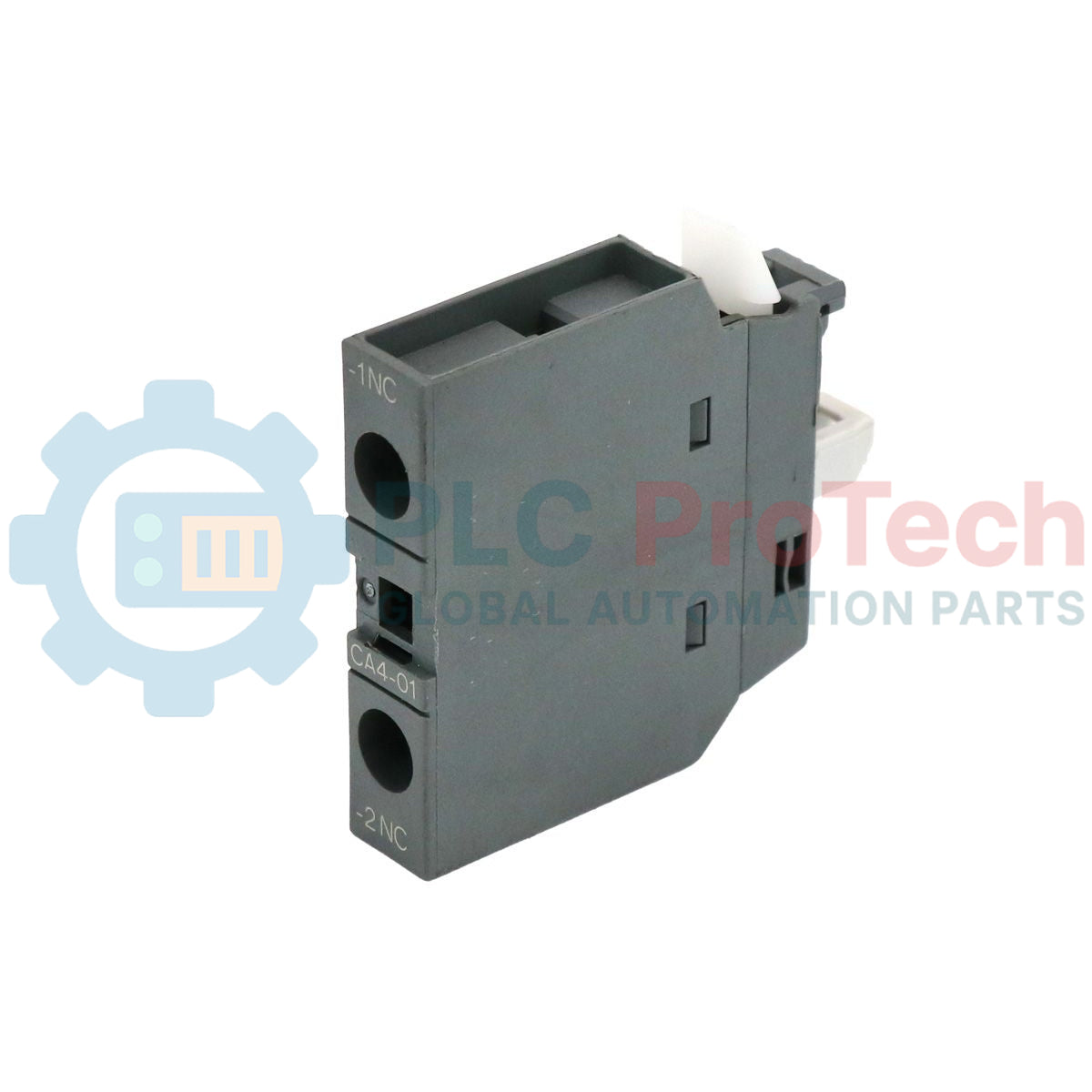

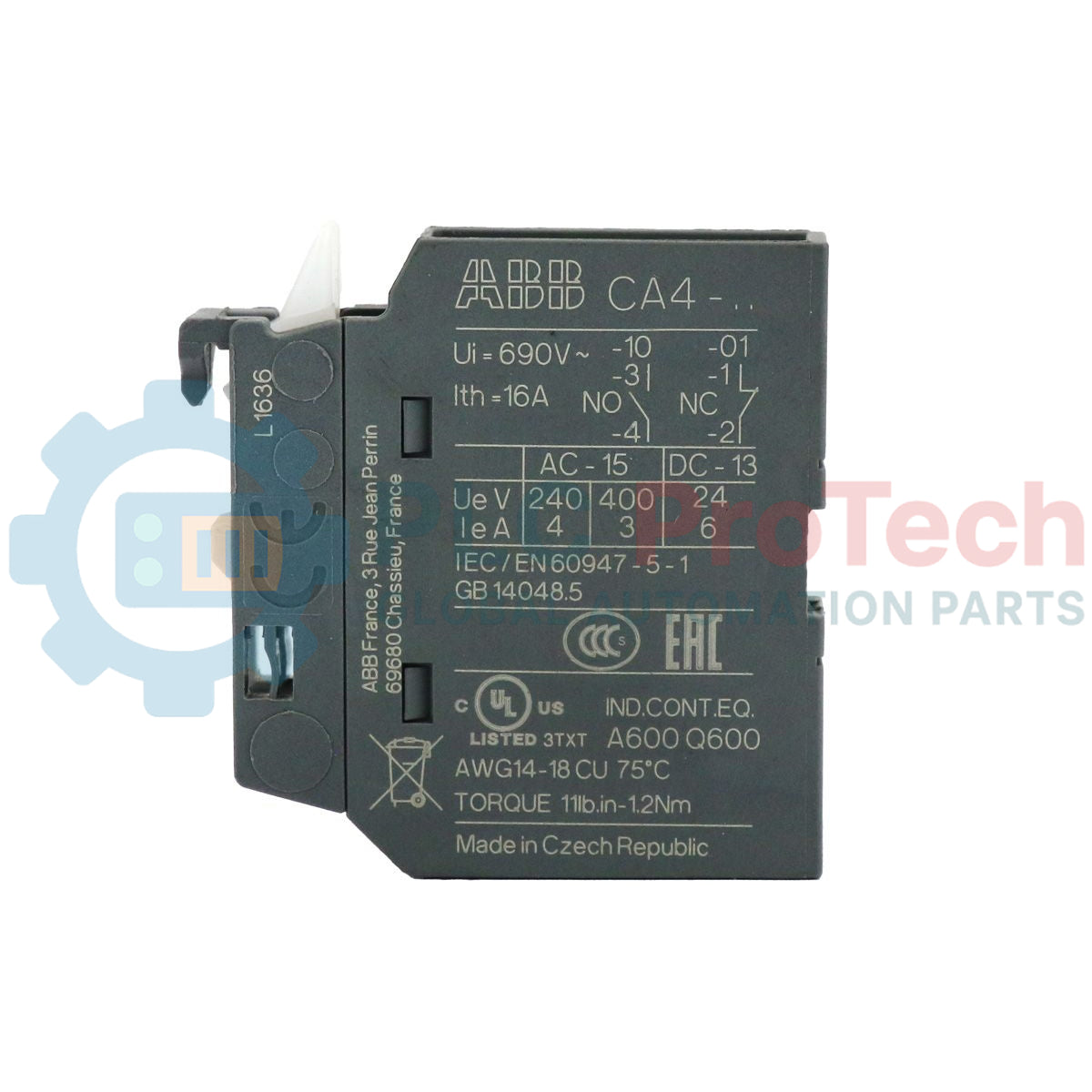

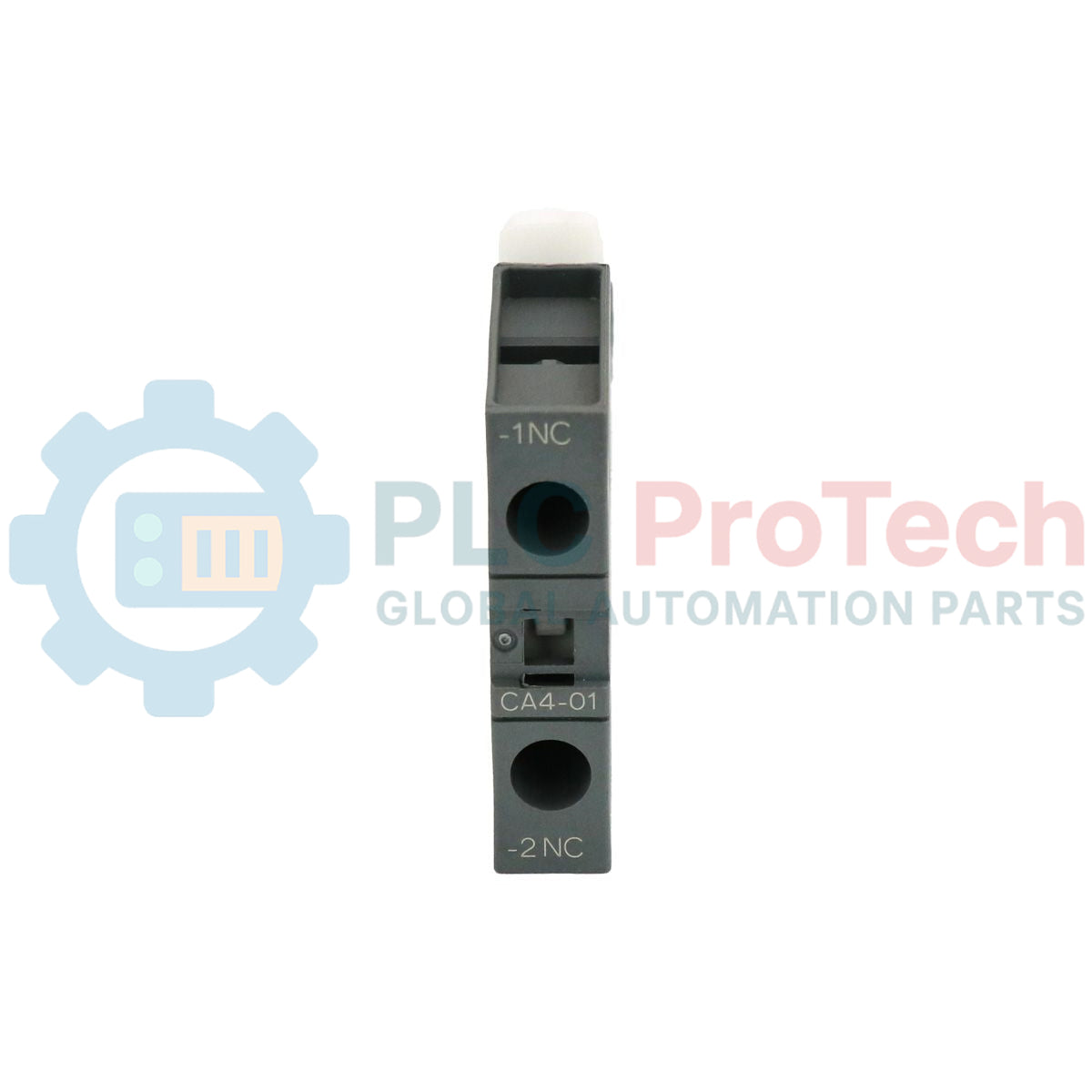

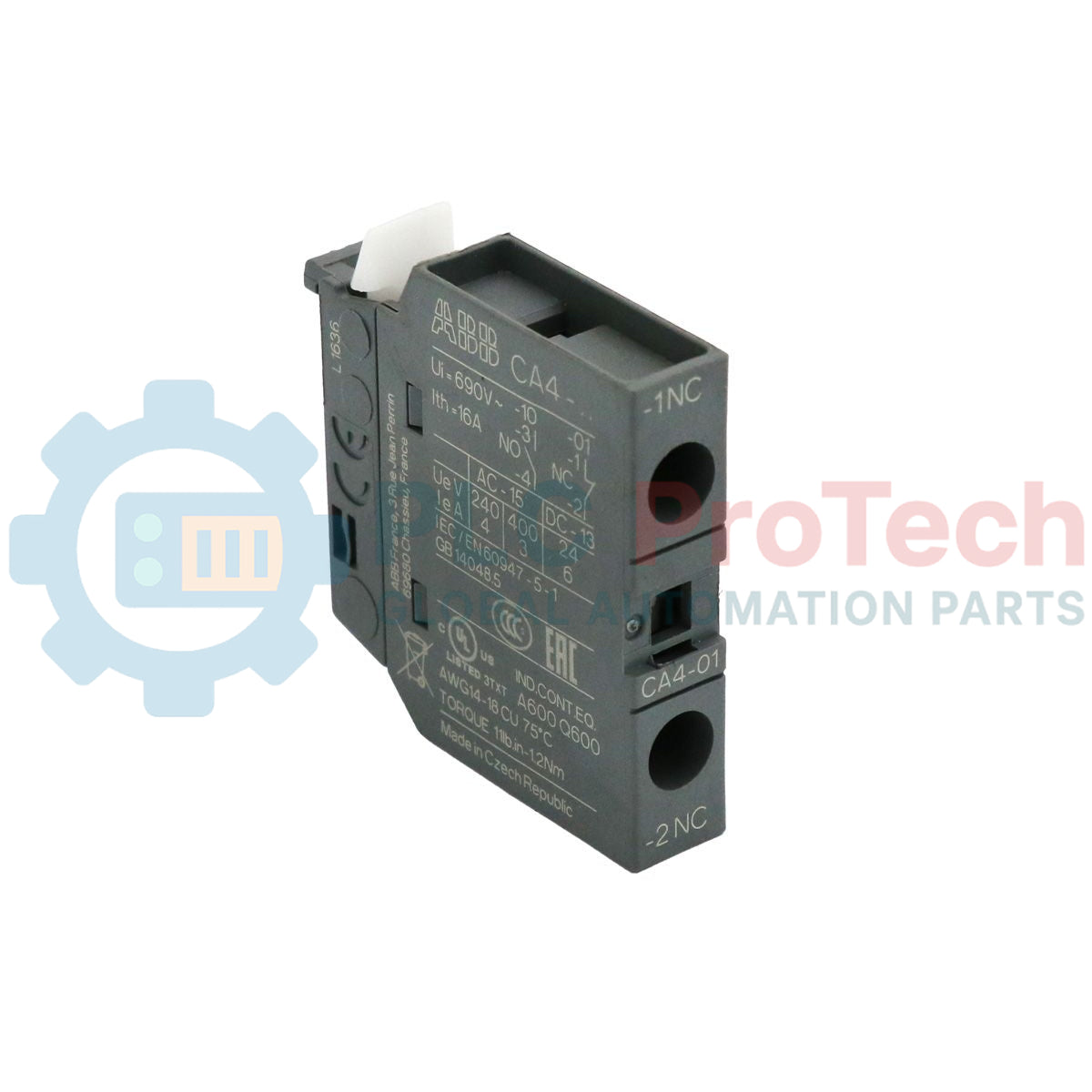

ABB 1SBN010110R1001 to blok pomocniczych styków do montażu czołowego, przeznaczony do sygnalizacji obwodów i integracji interfejsu sterowania ze stycznikami blokowymi AF oraz przekaźnikami stycznikowymi NF. Model CA4-01 ma jednobiegunową obudowę zawierającą 1 bezzwłoczny styk N.C. o znamionowym napięciu obwodu pomocniczego do 690 V. Wyposażony w zaciski śrubowe, jest montowany bezpośrednio na przedniej powierzchni kompatybilnych styczników AF(C)09(Z)(B)...96 oraz przekaźników stycznikowych NF(C)(Z)(B).

Cechy

Zapewnia konfigurację z 1 bezzwłocznym pomocniczym stykiem N.C.
Konstrukcja do montażu czołowego z zaciskami śrubowymi.
Znamionowe napięcie robocze do 690 V AC (50/60 Hz).
Znamionowe prądy robocze dla AC-15 do 6 A (24 / 127 V) oraz dla DC-13 do 6 A / 144 W (24 V).
Stopień ochrony IP20 na zaciskach pomocniczych zgodnie z IEC 60529 / EN 60529.
Znamionowe napięcie udarowe wytrzymywane (Uimp) 6 kV.

Zastosowania

Sygnalizacja pomocnicza i blokada w stycznikach ABB AF09 do AF96.
Rozbudowa obwodów dla przekaźników stycznikowych serii NF.
Standardowe przemysłowe panele sterownicze i centra sterowania silnikami niskiego napięcia.

Specyfikacje techniczne

Parametr	Szczegóły
Producent	ABB
Identyfikator produktu	1SBN010110R1001
Rozszerzony typ produktu	CA4-01
EAN	3471523130029
Liczba pomocniczych styków NO	0
Liczba pomocniczych styków NC	1
Liczba biegunów	1P
Typ zacisków	Zaciski śrubowe
Znamionowe napięcie robocze	Obwód pomocniczy 690 V
Znamionowa częstotliwość (f)	Obwód pomocniczy 50 / 60 Hz
Umowny prąd cieplny w powietrzu swobodnym (Ith)	16 A przy Θ = 40 degC (zgodnie z IEC 60947-5-1)
Znamionowy prąd roboczy AC-15 (Ie)	(24 / 127 V) 6 A, (220 / 240 V) 4 A, (400 / 440 V) 3 A, (500 V) 2 A, (690 V) 2 A
Znamionowy prąd roboczy DC-13 (Ie)	(24 V) 6 A / 144 W, (48 V) 2,8 A / 134 W, (72 V) 1 A / 72 W, (110 V) 0,55 A / 60 W, (125 V) 0,55 A / 69 W, (220 V) 0,27 A / 60 W, (250 V) 0,27 A / 68 W, (400 V) 0,15 A / 60 W, (500 V) 0,13 A / 65 W, (600 V) 0,1 A / 60 W
Znamionowy krótkotrwały prąd wytrzymywany dla niskiego napięcia (Icw)	140 A przez 0,1 s, 100 A przez 1 s
Znamionowe napięcie izolacji (Ui)	690 V (zgodnie z IEC 60947-5-1), 600 V (zgodnie z UL/CSA)
Znamionowe napięcie udarowe wytrzymywane (Uimp)	6 kV
Maksymalna elektryczna częstotliwość łączeń	(AC-15) 1200 cykli na godzinę, (DC-13) 900 cykli na godzinę
Maksymalna mechaniczna częstotliwość łączeń	3600 cykli na godzinę
Zdolność przyłączeniowa obwodu pomocniczego	Elastyczny z tulejką: 1/2x 0,75 ... 2,5 mm²; elastyczny z izolowaną tulejką: 1x 0,75 ... 2,5 mm², 2x 0,75 ... 1,5 mm²; sztywny jednodrutowy: 1/2x 1 ... 2,5 mm²; sztywny wielodrutowy: 1/2x 1 ... 2,5 mm²
Zdolność przyłączeniowa obwodu pomocniczego UL/CSA	Sztywny jednodrutowy: 1/2x 18-14 AWG; sztywny wielodrutowy: 1/2x 18-14 AWG
Długość odizolowania przewodu	Obwód pomocniczy 10 mm
Moment dokręcania	Obwód pomocniczy 1,2 N·m (11 in·lb UL/CSA)
Stopień ochrony	Zaciski pomocnicze IP20 (zgodnie z IEC 60529, IEC 60947-1, EN 60529)
Szerokość netto produktu	9,9 mm
Wysokość netto produktu	43 mm
Głębokość / długość netto produktu	39,5 mm
Masa netto produktu	0,014 kg
Numer taryfy celnej	85389099

Połączenia/interfejsy

Odpowiednie modele
AF09, AF09Z, AF12, AF12Z, AF16, AF16Z, AF26, AF26Z, AF30, AF30Z, AF38, AF38Z, AF40, AF52, AF65, AF80, AF96
AFC09, AFC12, AFC16, AFC26, AFC30, AFC38, AFC40, AFC52, AFC65, AFC80, AFC96
AF09B, AF09ZB, AF12B, AF12ZB, AF16B, AF16ZB, AF26B, AF26ZB, AF30B, AF30ZB, AF38B, AF38ZB, AF40B, AF52B, AF65B, AF80B, AF96B
NF22E, NFZ22E, NF31E, NFZ31E, NF40E, NFZ40E
NFC22E, NFC31E, NFC40E, NFZB22E, NFB22E, NFZB31E, NFB31E, NFZB40E, NFB40E

Wytyczne instalacji

Przed podłączeniem do zacisków śrubowych odizolować przewody obwodu pomocniczego na długości 10 mm.
Dokręcić zaciski śrubowe zalecanym momentem 1,2 N·m (11 in·lb).
Zatrzasnąć moduł na przednim interfejsie montażowym kompatybilnych styczników lub przekaźników AF/NF.

Zgodność i certyfikaty

Normy: IEC/EN 60947-5-1, UL 60335-2-40, UL 60947-5-1, CSA C22.2 nr 60335-2-40, CSA C22.2 nr 60947-5-1-14
Deklaracje: CE, UKCA, CCC
Certyfikaty morskie i żeglugowe: ABS, BV, DNV, LR, RINA, RMRS
Dyrektywy: dyrektywa UE 2011/65/UE i zmiana 2015/863 (RoHS), REACH, TSCA
Wymienione w UL (plik E252354), certyfikat CB

FAQ

Jaką konfigurację styków zapewnia blok pomocniczy?

Blok zapewnia 1 bezzwłoczny styk pomocniczy normalnie zamknięty (N.C.).

Gdzie moduł montuje się na styczniku bazowym?

Blok montuje się bezpośrednio na przedniej powierzchni kompatybilnych styczników AF lub przekaźników NF.

Jaka jest zalecana wartość momentu dokręcania zacisków?

Zaciski śrubowe obwodu pomocniczego wymagają momentu dokręcania 1,2 N·m.
