Opis

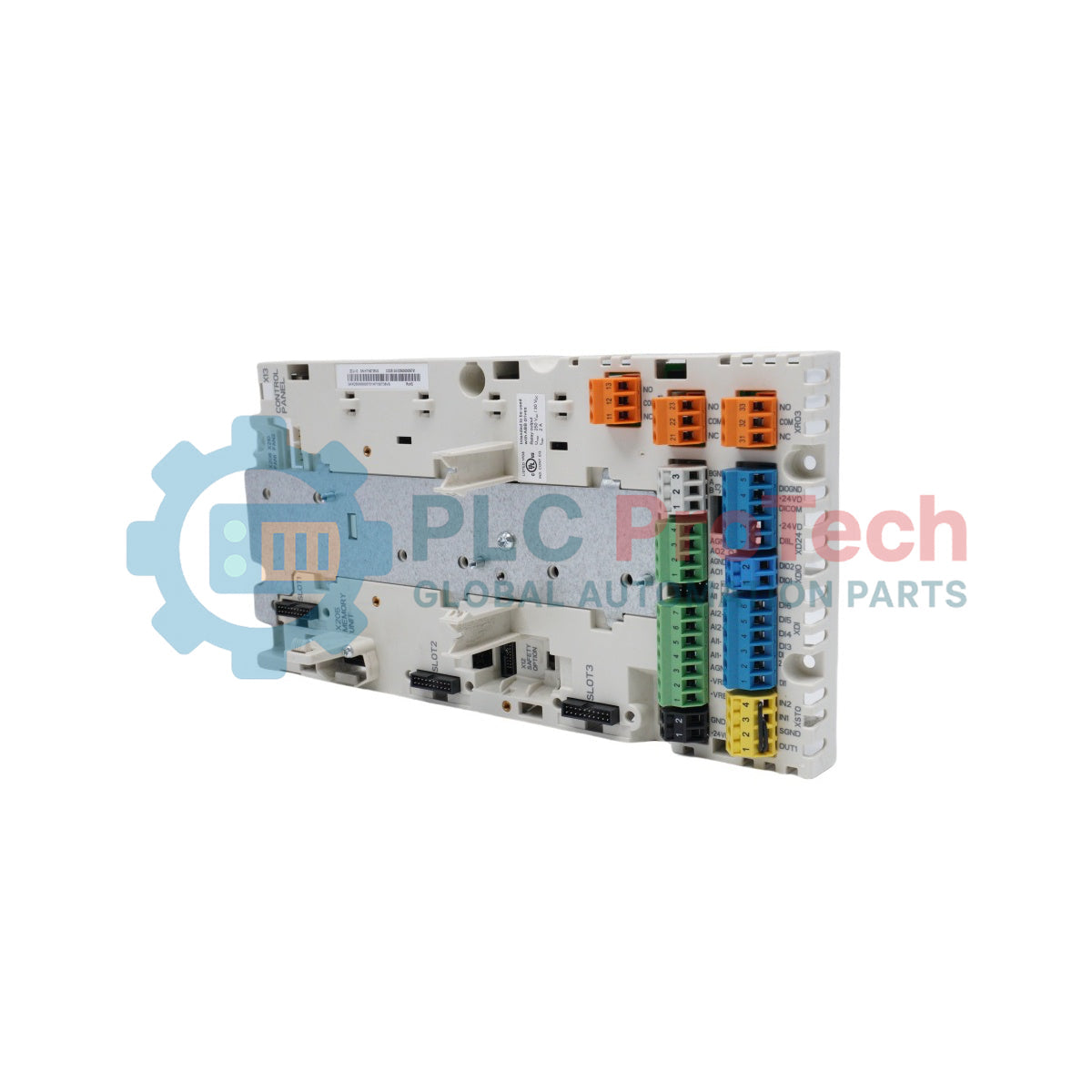

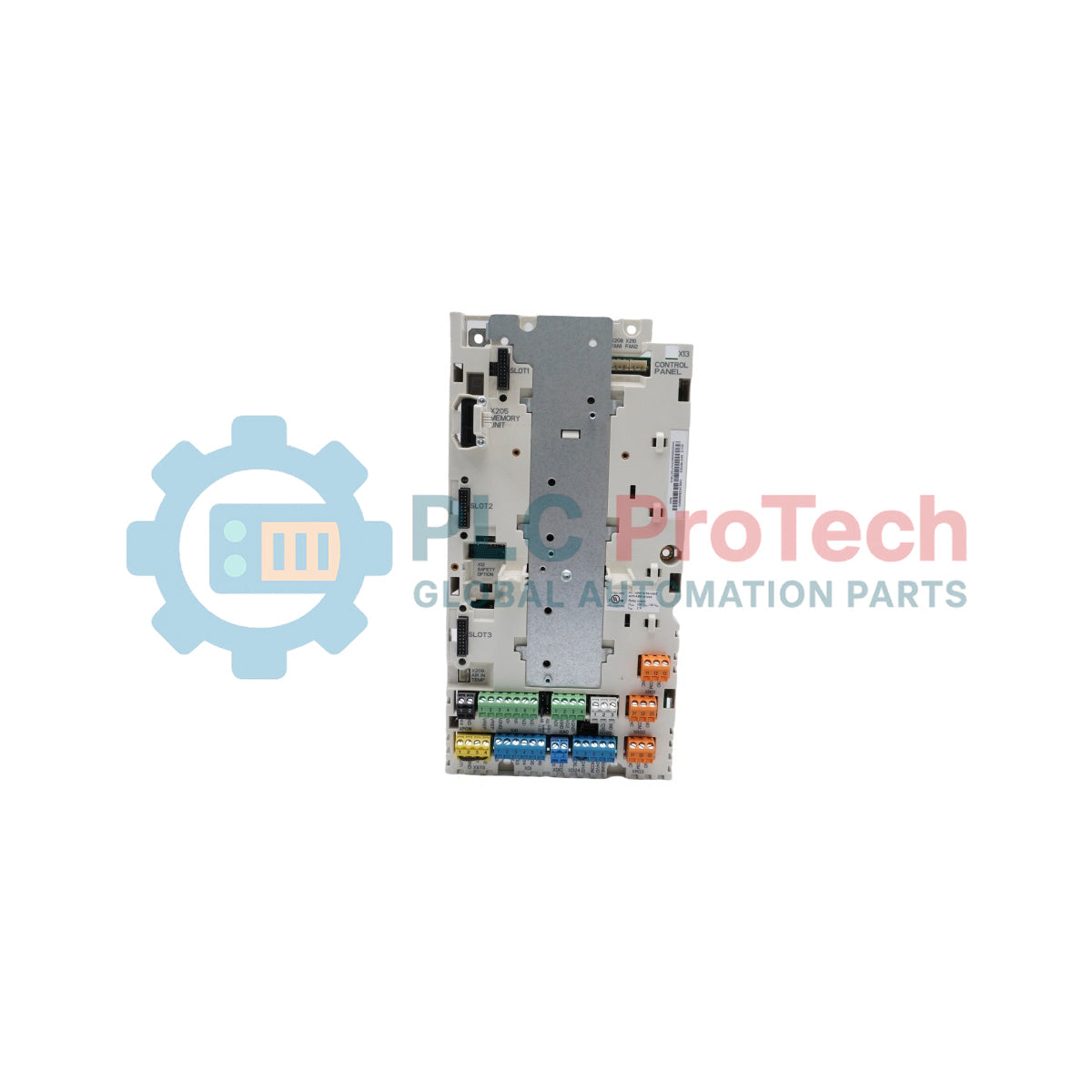

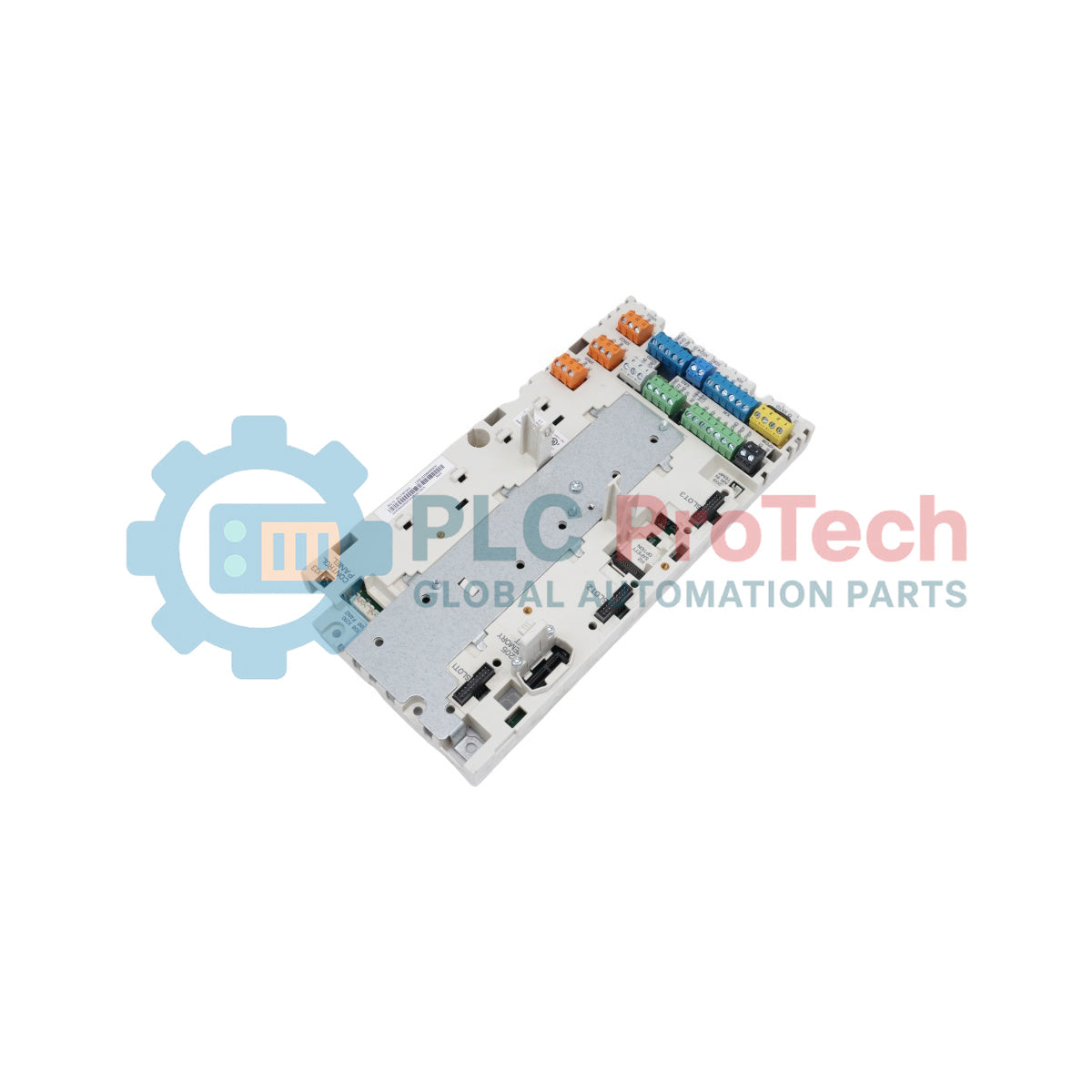

ABB 3AXD50000183012 ZCU-12 CONTROL UNIT to fabryczny zespół procesora przeznaczony do wymiany, oznaczony w konfiguracji ZCU-12 PACKED SP. Zaprojektowano go jako główny rdzeń przetwarzania dla modułów napędów ABB ACS880 o zmiennej częstotliwości. Jednostka ta przetwarza specjalistyczne parametry sterowania silnikiem, prowadzi ciągłą diagnostykę i wykonuje funkcje systemu interfejsu. Model 3AXD50000183012 obsługuje wielokanałowe przemysłowe konfiguracje analogowych i cyfrowych interfejsów obiektowych, zapewniając bezpośrednią łączność sieciową ze scentralizowanymi strukturami logiki zakładu, w tym z rozproszonymi systemami sterowania (DCS) i programowalnymi sterownikami logicznymi (PLC). Ta infrastruktura sterowania współpracuje z dedykowanymi modułami pamięci oprogramowania układowego podłączanymi przez złącze, aby zapewnić ciągłą ochronę napędu procesowego.

Cechy

• Wysoce niezawodna, scentralizowana płyta główna procesora zaprojektowana dla modułowej platformy napędowej ACS880 do zastosowań przemysłowych.
• Możliwość programowania operacyjnego wstecznego i przyszłościowego, zgodna z konfiguracjami Primary Control Program.
• Zintegrowana infrastruktura gniazda procesora obsługująca specjalistyczne moduły pamięci masowej podłączane przez złącze.
• Podwójna kompatybilność sprzętowa dostosowana do niezależnych od fabryki konfiguracji przekształtników oraz regionalnych systemów konserwacji.
• Ustandaryzowana konstrukcja umożliwiająca bezpośrednią wymianę w autoryzowanych środowiskach serwisowych.

Zastosowania

• Główne przetwarzanie logiki przekształtnika częstotliwości w wielonapędowych systemach przemysłowych ACS880.
• Synchronizacja systemów w dużych urządzeniach przenośnikowych stosowanych w produkcji oraz w liniach silników do ciężkich procesów.
• Pętle sterowania przekształtnikiem o niskiej zawartości harmonicznych lub regeneracyjnym w aplikacjach systemów ACH580 i ACQ580.
• Optymalizacja przepływu, momentu obrotowego i prędkości w czasie rzeczywistym w zautomatyzowanych sieciach pompowych lub wysokowydajnych systemach napowietrzania.
• Śledzenie konserwacji fabrycznej przy użyciu wyznaczonych zestawów części zamiennych do napędu serwisowego.

Informacje dotyczące zamawiania

Informacje dotyczące zamawiania

Specyfikacje techniczne

Połączenia / interfejsy

Wytyczne dotyczące instalacji

• Weryfikacja oprogramowania sprzętowego: Przed uruchomieniem należy upewnić się, że używane środowisko sterowania falownikiem obsługuje wersję Primary Control Program AINLX 1.63 lub nowszą albo zostało do niej zaktualizowane.
• Wkładanie modułu pamięci: Przed podaniem napięcia systemowego należy prawidłowo włożyć wymagany autonomiczny moduł pamięci ZMU-02 lub ZMU-03 do odpowiedniego gniazda na płytce.
• Kontrola konfiguracji falownika: W przypadku stosowania tego sprzętu w modułach napędów ACS880-14/34, ACH580-34 lub ACQ580-34 należy upewnić się, że pamięć po stronie ISU zawiera indeks wersji oprogramowania sprzętowego v3.41.0.0 lub wyższy.
• Procedura wyjmowania baterii: W przypadku zastosowań w ramach napędów ACS880-14/34, ACH580-34 lub ACQ580-34 przed zakończeniem montażu mechanicznego należy ręcznie odłączyć i wyjąć z płytki zapasową baterię litową.
• Wymagania dotyczące odstępów: Należy zachować rozmieszczenie szafy zgodne z konstrukcją modułu o wymiarach 272 mm × 70 mm, aby zapewnić wentylację i uporządkowane prowadzenie przewodów.

FAQ

Jaką konkretną wersję oprogramowania układowego uruchamia ta płytka sterująca?Sprzęt przetwarzający wymaga, aby platforma napędu korzystała z programu sterującego Primary Control Program w wersji AINLX 1.63 lub nowszej.

Czy ten zespół jest dostarczany z zamontowanym modułem pamięci?Nie, jest dostarczany jako standardowy podstawowy moduł sterujący i wyraźnie wymaga osobnego zainstalowania karty ZMU-02 lub ZMU-03.

Dlaczego w przypadku określonych szaf napędów niskoharmonicznych należy wymontować baterię litową?Oficjalne zasady inżynierii systemowej stanowią, że bateria jest zbędna w tych określonych konfiguracjach, a jej usunięcie pozwala uniknąć regionalnych opóźnień w transporcie związanych z bateriami litowymi sklasyfikowanymi jako towary niebezpieczne UN.

Jaki warunek dotyczący oprogramowania układowego dotyczy karty pamięci po stronie zasilania w napędzie ACH580-34?Urządzenie pamięci po stronie ISU musi być wstępnie skonfigurowane z oprogramowaniem układowym odpowiadającym wersji v3.41.0.0 lub nowszej.

Czy ten konkretny produkt może zastąpić starszy, wycofany numer referencyjny części?Tak, jest skatalogowany jako funkcjonalny zamiennik starszego produktu o identyfikatorze 3AXD50000794058.

Jakie są dokładne wymiary tego elementu sprzętowego do montażu?Dokładne wymiary netto urządzenia wynoszą 272 mm wysokości, 70 mm szerokości i 138 mm głębokości.

Jaka jest prawidłowa masa pojedynczego elementu przetwarzającego?Opakowanie pojedynczego modułu sterującego ma dokładną masę netto 0,55 kg.

Czy ten komponent sprzętowy jest sklasyfikowany jako niestandardowa część zamienna napędu produkowana na zamówienie?Nie, parametry ewidencyjne klasyfikują tę część zamienną jako standardowy element, który nie wymaga niestandardowej konfiguracji zamówienia.

Jaka jest minimalna wielkość transakcji określona dla tego indeksu katalogowego?Zweryfikowana podstawowa alokacja logistyczna opakowania ogranicza minimalne zamówienie do wielokrotności 1 sztuki.

Gdzie znajduje się certyfikowane miejsce produkcji tej płytki sterującej?Oficjalny dokument certyfikacyjny produktu stwierdza, że urządzenie jest produkowane w zakładach fabrycznych w Rumunii i Stanach Zjednoczonych.
