ABB

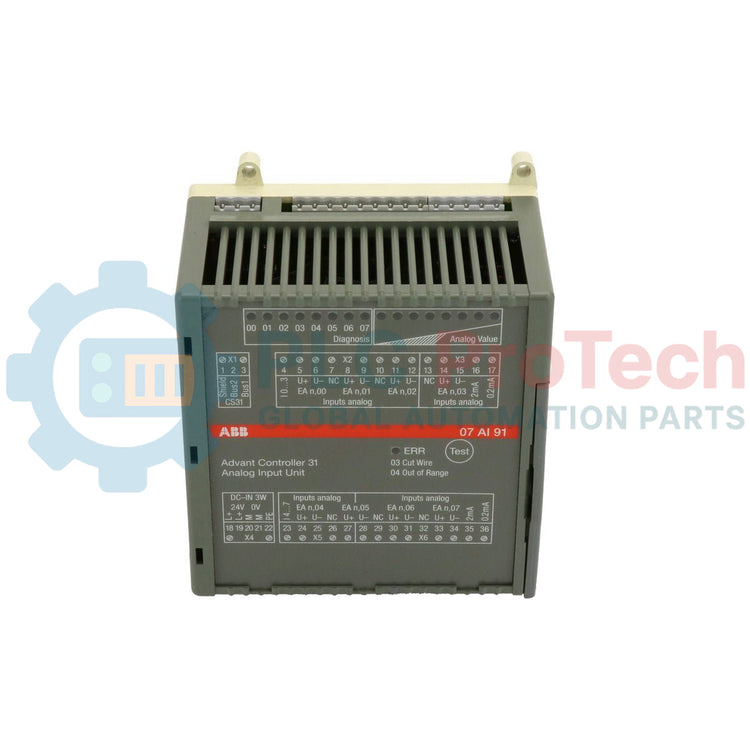

ABB GJR5251600R0202 07AI91 AC31 Moduł wejść analogowych

SKU 07AI91 GJR5251600R0202

W magazynie

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: 07AI91 GJR5251600R0202
Origin Szwecja
Product Type: Moduł wejść analogowych
Barcode: 85389091
Payment: T/T, Western Union
Weight: 0.48 kg
Dimensions: 120 x 140 x 85 mm
Shipping port: Xiamen
Warranty: 12 months

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Ilość

Call sales Contact

Product Description

Opis

Moduł wejść analogowych przeznaczony do zdalnego pozyskiwania danych za pośrednictwem magistrali systemowej CS31 w systemach automatyki ABB AC31. Moduł ABB 07 AI 91, określany również jako 07AI91, zapewnia osiem konfigurowalnych kanałów wejść analogowych do pomiaru napięcia, prądu, temperatury oraz sygnałów z termopar. Numer zamówienia GJR5 2516 00 R0202 jest również często stosowany w bazach danych utrzymania ruchu i systemach zaopatrzenia jako GJR5251600R0202.

Moduł obsługuje konfigurowalne zakresy pomiarowe, w tym +/-10 V, +/-5 V, +/-500 mV, +/-50 mV, 4...20 mA, Pt100, Pt1000 oraz termopary typu J, K i S z linearyzacją. Konfiguracja kanałów odbywa się parami za pomocą przełączników DIL umieszczonych pod pokrywą obudowy.
Komunikacja ze sterownikiem odbywa się za pośrednictwem elektrycznie izolowanej magistrali systemowej CS31 z wykorzystaniem standardu transmisji EIA RS-485. Moduł zawiera funkcje autokalibracji, monitorowania diagnostycznego, wykrywania przerwy w obwodzie, wykrywania błędów transmisji oraz lokalną sygnalizację stanu za pomocą diod LED.
Moduł nadaje się do monitorowania procesów, systemów pomiaru temperatury, oprzyrządowania przemysłowego, automatyzacji obiektów użyteczności publicznej, systemów sterowania maszynami oraz zastosowań związanych z rozproszonym pozyskiwaniem sygnałów analogowych, wymagających przetwarzania wejściowych sygnałów analogowych o wysokiej rozdzielczości.

Funkcje

8 konfigurowalnych kanałów wejść analogowych
Komunikacja za pośrednictwem magistrali systemowej CS31
Standard interfejsu EIA RS-485
Rozdzielczość 12-bitowa ze znakiem
Obsługa wejść napięciowych, prądowych, RTD i termopar
Linearyzacja czujników Pt100 i Pt1000
Linearyzacja termopar typu J, K i S
Konfigurowalne tłumienie częstotliwości sieci 50 Hz lub 60 Hz
Wykrywanie przerwy w obwodzie
Wykrywanie przekroczenia zakresu
Wewnętrzna funkcja autokalibracji
Elektrycznie izolowany interfejs magistrali CS31
17 diod LED wskazujących stan i diagnostykę
Konfiguracja za pomocą przełączników DIL

Zastosowania

Systemy oprzyrządowania procesowego
Zastosowania do monitorowania temperatury
Systemy sterowania piecami przemysłowymi
Automatyzacja infrastruktury i obiektów użyteczności publicznej
Obiekty gospodarki wodno-ściekowej
Monitorowanie stanu maszyn
Rozproszone pozyskiwanie sygnałów analogowych
Sterowanie procesami produkcyjnymi
Systemy zarządzania energią
Zastosowania interfejsów czujników

Informacje dotyczące zamówienia

Model	Numer zamówienia
Moduł wejść analogowych 07 AI 91	GJR5 2516 00 R0202

Specyfikacja techniczna

Parametr	Specyfikacja
Producent	ABB
Model	07 AI 91
Alternatywny model	07AI91
Numer zamówienia	GJR5 2516 00 R0202
Alternatywny numer części	GJR5251600R0202
Typ produktu	Analogowy moduł wejściowy
Seria	AC31
Magistrala komunikacyjna	Magistrala systemowa CS31
Standard interfejsu	EIA RS-485
Analogowe kanały wejściowe	8
Rozdzielczość	12 bitów + znak
Znamionowe napięcie zasilania	24 V DC
Maksymalny pobór prądu	0,15 A
Maksymalne straty mocy	3 W
Zabezpieczenie przed odwrotną polaryzacją	Tak
Temperatura pracy	Od 0 do 55 stopni Celsjusza
Przepięcie na wejściu	Maks. +/-30 V
Rezystancja wejściowa (napięcie)	>1 MΩ
Tłumienie częstotliwości sieci	50 Hz, 60 Hz lub brak
Czas aktualizacji (tłumienie 50/60 Hz)	Typowo 100 ms
Czas aktualizacji (bez tłumienia)	Typowo 30 ms
Czas aktualizacji (termopary)	Typowo 150 ms
Izolacja elektryczna	Interfejs magistrali CS31 odizolowany od elektroniki modułu
Szerokość	120 mm
Wysokość	140 mm
Głębokość	85 mm
Masa	450 g
Kraj pochodzenia	Nie określono w dostarczonej dokumentacji

Obsługiwane typy wejść

Typ sygnału	Zakres pomiarowy
Wejście napięciowe	+/-10 V
Wejście napięciowe	+/-5 V
Wejście napięciowe	+/-500 mV
Wejście napięciowe	+/-50 mV
Wejście prądowe	4...20 mA (zewnętrzny rezystor 250 omów)
Wejście prądowe	0...20 mA przez zakres +/-5 V i zewnętrzny rezystor 250 omów
Wejście RTD	Pt100 z linearyzacją
Wejście RTD	Pt1000 z linearyzacją
Termopara	Typ J
Termopara	Typ K
Termopara	Typ S

Specyfikacja pomiaru temperatury

Parametr	Specyfikacja
Zakres Pt100	Od -50 do +400 stopni Celsjusza
Zakres Pt1000	Od -50 do +400 stopni Celsjusza
Zakres termopary J	Od 0 do +1200 stopni Celsjusza
Zakres termopary K	Od 0 do +1372 stopni Celsjusza
Zakres termopary S	Od 0 do +1600 stopni Celsjusza
Rozdzielczość termopary	1 LSB = 0,4 stopnia Celsjusza
Błąd oceny	+/-0,5% pełnej skali

Połączenia/interfejsy

Styk złącza	Funkcja
Magistrala systemowa CS31	Interfejs komunikacyjny
L+	Zasilanie 24 V DC
M	Punkt odniesienia zasilania 0 V
AGND	Analogowy punkt odniesienia masy
EA00-EA07	Analogowe kanały wejściowe
EKRAN	Podłączenie ekranu kabla

Wytyczne dotyczące instalacji

Zainstaluj pionowo, z zaciskami skierowanymi w górę i w dół.
Zamontuj na szynie DIN EN 50022-35 lub przymocuj za pomocą czterech śrub M4.
Do okablowania sygnałów analogowych używaj kabli ekranowanych.
Uziemiaj ekrany kabli w punkcie wejścia do szafy.
Upewnij się, że wszystkie czujniki temperatury i napięcia są elektrycznie odizolowane od miejsca ich zamocowania.
Zmostkuj nieużywane kanały wejściowe zgodnie z wymaganiami danego typu czujnika.
Przed uruchomieniem skonfiguruj zakresy pomiarowe za pomocą wbudowanych przełączników DIL.
Zapewnij niezakłócony przepływ powietrza wokół modułu w celu chłodzenia przez naturalną konwekcję.
Zintegruj uziemienie zasilania procesu z ogólną koncepcją uziemienia systemu sterowania.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

Jak konfiguruje się zakresy pomiarowe analogowych kanałów wejściowych i typy czujników w module ABB 07 AI 91?

Konfiguracja kanałów w module 07 AI 91 odbywa się parami za pomocą fizycznych przełączników DIL umieszczonych pod zabezpieczoną pokrywą obudowy. Użytkownicy mogą sprzętowo skonfigurować pary do obsługi określonych typów sygnałów, w tym +/-10 V, +/-5 V, +/-500 mV, +/-50 mV, 4...20 mA, Pt100, Pt1000 oraz termopar typu J, K i S.

Czy moduł 07AI91 ma wewnętrzne rezystory bocznikujące do bezpośrednich pomiarów pętli prądowych?

Nie, moduł nie zawiera wbudowanych wewnętrznych boczników pomiarowych dla pętli prądowych. W przypadku standardowych sygnałów wejściowych 4...20 mA do zacisków wejściowych należy podłączyć zewnętrzny precyzyjny rezystor 250 omów. Dla sygnałów 0...20 mA również wymagany jest zewnętrzny rezystor 250 omów, a odpowiedni kanał należy skonfigurować na zakres +/-5 V.

Czy poszczególne analogowe kanały wejściowe modułu są od siebie odizolowane elektrycznie?

Nie, osiem analogowych kanałów wejściowych (EA00 do EA07) nie jest od siebie odizolowanych i ma wspólny wewnętrzny węzeł masy analogowej oznaczony jako AGND. Interfejs magistrali systemowej CS31 jest jednak w pełni odizolowany elektrycznie od wewnętrznej elektroniki modułu, co zapewnia ochronę przed skokami wysokiego napięcia w sieci obiektowej.

Jak zmiana tłumienia częstotliwości sieciowej wpływa na czas aktualizacji modułu?

Typowy czas aktualizacji zależy od ustawień filtrowania sygnału analogowego. Gdy aktywne jest tłumienie częstotliwości sieciowej 50 Hz lub 60 Hz, czas aktualizacji wynosi zazwyczaj 100 ms. Jeśli nie skonfigurowano tłumienia częstotliwości sieciowej, czas aktualizacji skraca się do 30 ms. W przypadku specjalistycznych pomiarów termopar z linearyzacją typowy czas aktualizacji wynosi 150 ms.

Jakie lokalne funkcje diagnostyczne są dostępne w interfejsie sprzętowym ABB 07 AI 91?

Moduł jest wyposażony w 17 diod LED diagnostycznych i sygnalizujących stan. Wbudowany system monitorowania sprzętu może aktywnie wykrywać usterki przerwania obwodu (przerwany przewód) w pętlach RTD, termopar i 4...20 mA, identyfikować przekroczenia zakresu, śledzić błędy transmisji na magistrali RS-485 CS31 oraz sprawdzać prawidłowy stan zasilania 24 V DC.

Jakie są konkretne zakresy pomiarowe i informacje dotyczące rozdzielczości dla zastosowań z czujnikami temperatury?

Moduł obsługuje linearyzowane przetwarzanie temperatury w określonych zakresach: czujniki Pt100 i Pt1000 monitorują temperaturę od -50 do +400 stopni Celsjusza; termopary typu J pracują w zakresie od 0 do +1200 stopni Celsjusza; termopary typu K — od 0 do +1372 stopni Celsjusza; a termopary typu S — od 0 do +1600 stopni Celsjusza. Rozdzielczość sprzętowa śledzenia termopar wynosi 1 LSB = 0,4 stopnia Celsjusza, a całkowity błąd przetwarzania jest ograniczony do +/-0,5 procent pełnej skali.

Jakich wytycznych instalacyjnych należy przestrzegać w odniesieniu do nieużywanych kanałów analogowych i środowiska czujników?

Aby zachować dokładność i zapobiec wpływowi pływających napięć zakłócających na aktywne odczyty, wszystkie nieużywane kanały wejściowe należy zmostkować lub zewrzeć zgodnie z ustawieniami odpowiedniego bloku konfiguracyjnego. Ponadto, ponieważ kanały mają wspólną masę AGND, wszystkie zewnętrzne czujniki temperatury i napięcia muszą być dokładnie odizolowane elektrycznie od miejsc ich mechanicznego montażu, aby wyeliminować prądy w pętlach uziemienia.
